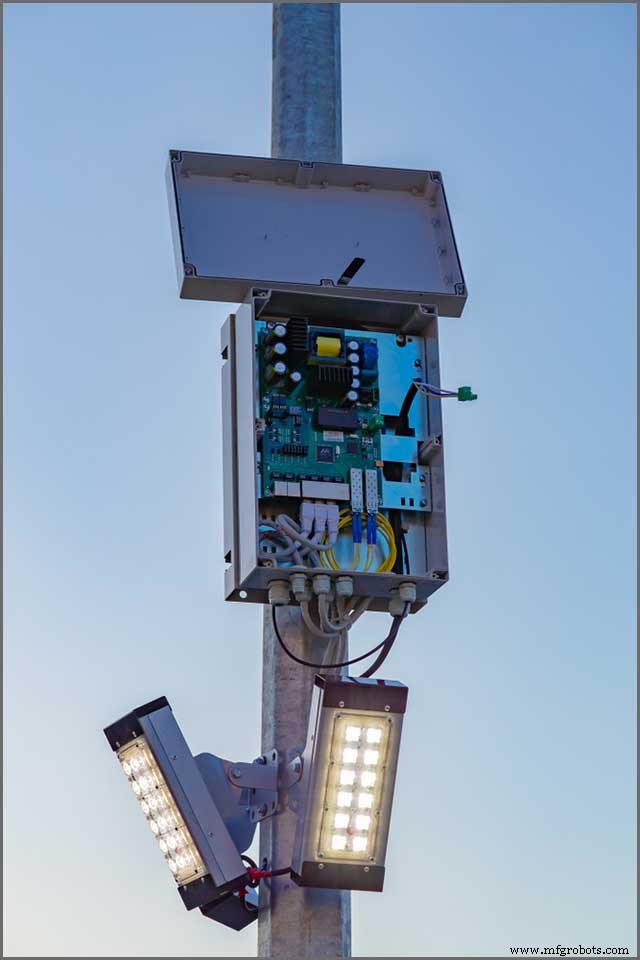

照明プロジェクトに最適なLEDドライバーの選び方

LEDライトはいくつかのアプリケーションで使用されています。しかし、これらのLEDライトを意図した通りに動作させるには、適切なLEDドライバーが必要です。残念ながら、人々が使用するLEDドライバーは、万能のソリューションではありません。

購入決定を開始しようとするとき、どの仕様を見極めるべきかどう絞り込めばよいでしょうか？この記事では、この質問に詳細に答えながら、LEDの動作原理やLED PCB設計などの他の側面にも触れています。また、LED駆動回路の製造手順と注意すべき予防措置についても議論があります。

LEDライト用LEDドライバー選定時の必須要素

LEDの動作原理やLED駆動回路製造プロセスを見る前に、LEDドライバー選定時の重要な考慮事項には以下が含まれます：

1. 効率

効率はLEDドライバー選定時の重要な要素です。パーセンテージで表され、ドライバーがLEDを駆動するために必要な入力電力の量を教えてくれます。一般的な効率/能力は80〜85%程度ですが、より多くのLEDを動作させる能力を持つULクラス1 LEDドライバーは非常に効率的です。

2. 力率

LEDライト用のLEDドライバーを選ぶ際のもう一つの重要な要素は、ドライバーの力率です。力率は、ドライバーの電気ネットワークにかかる実際の電力負荷の量を知らせます。ほとんどの場合、力率は-1と1の間にあり、力率が1に近ければ近いほど、LEDドライバーは効率的です。力率の典型的な標準は0.9以上です。ドライバーの仕様に力率の記載がない場合、その製品は力率が低いことを意味します。この低い力率は0.9未満であるべきです。

3. 電力要件：入力/出力電圧/電流、およびワット数

まず、ライトの電圧要件について慎重に検討する必要があります。12ボルトで動作するLEDライトがある場合、12ボルトドライバーの使用を検討してください。24ボルトが必要なら、24ボルトドライバーを確実に使用するなどです。要するに、ドライバーがライトの指定範囲内で電力出力を達成することを確認してください。

次に、ライトを使用したい場所での電圧供給を考慮する必要があります。ドライバーは、場所の入力電圧に耐え、必要な入力電圧に降圧できる必要があります。大半の家庭では120ボルトを使用し、事業体では少なくとも277ボルトが必要です。多くのLEDドライバーは、幅広い入力電圧範囲に耐えられます。要するに、LEDドライバーを選ぶとき、LEDの入力電流も考慮することを忘れないでください。

最後に、LEDライトのワット数要件を考慮に入れてください。ライトのワット数よりも高い最大ワット数で構成されるLEDドライバーを選びます。常に、ドライバーの最大ワット数を超えるLEDライトとLEDドライバーを組み合わせようとしないでください。

4. 調光

定電圧と定電流の両方のLEDとドライバーを使用して、調光機能を実現できます。しかし、製品データシートでそれらが調光可能であることを指定している必要があります。しかし、そのような仕様が見られない場合、そのデバイスは調光不可能である可能性が高いです。同じことは、内蔵ドライバーを持つ業務用および家庭用LEDにも当てはまります。調光可能な外部ドライバーは、動作のために外部ディマーが必要です。

5. 安全性

LEDドライバーの世界には、ドライバーのエンクロージャーによって提供される環境保護をユーザーに知らせるIPレーティングと呼ばれるものがあります。最初の数字は固体物体からの保護を指定し、2番目の数字は水の要素からの保護を指定します。例えば、IP67定格のLEDドライバーは、液体への一時的な浸水とほこりから保護されます。したがって、ドライバーを選ぶとき、それが安全に使用できるか、または複数の安全保護機能で構成されていることを確認することが重要です。

LEDの動作原理

発光ダイオード、略してLEDは、今日多くの場所で広く使用されている発明です。動作原理はそれほど難しいことではありません。LEDは、2本のリードを持つ光源半導体で構成されます。活性化時に光を放出するp-n接合ダイオードです。リードに適切な電圧を印加すると、電子がデバイス内にある電子ホールと再結合します。この結合により、光子の形でエネルギーが放出され、このプロセスはエレクトロルミネッセンスとして知られています。光の色は、半導体のエネルギーバンドギャップに依存します。

言い換えれば、LEDの動作原理は量子理論によって説明されます。この理論では、電子がより高いエネルギー準位から低い準位に移動すると、光子からエネルギーが放出されると述べています。

LED PCB設計計算

小さなパッドや高密度回路パッドへの対応など、プリント基板製造には多くの課題があります。しかし、PCB設計計算によって製造業者がこのような挫折を回避するために使用する方法はいくつかあります。最も一般的なLED PCB設計計算は、LED電力と抵抗器電力の計算です。

LED電力を計算するには、マルチメーターが必要です。その後、メーカーのデータシートを見て、LEDユニットの電圧を決定します。あるいは、LEDの色に基づいて電圧を推定することもできます。LEDの電力を計算するには、LEDの電圧にLEDの電流を掛けます。結果（ワット単位）が、LEDが使用するエネルギー量です。LED PCBの設計では、抵抗器の使用は必須です。抵抗器の電力計算で最も一般的な式は理解しやすいです。式によると、電力（ワット単位）は、電圧（V-ボルト）と電流（I-アンペア）の積で提供されます。

LED駆動回路製造方法

LEDドライバー回路の製造プロセスは、想像するほど大変なプロセスではありません。まず、以下の必須アイテムが必要です：

• 単3電池と単3電池ホルダー4個
• 小型のはんだ不要ブレッドボード
• NPNスイッチングトランジスタ
• 5mm赤色LED
• ジャンパーワイヤー (2インチと1インチ)
• 1 kΩ 抵抗器
• 330 Ω 抵抗器
• ラジオシャック

上記のすべての機器を組み立てたら、以下の手順に従ってLED駆動回路を完成させます。

1. 電池ホルダーから5mm LEDを、はんだ不要ブレッドボードのプラス（+）ストリップに取り付けます。

2. 任意の電池ホルダーから黒色LEDを、ブレッドボードのマイナス（-）ストリップにある穴に慎重に取り付けます。

3. 1 kΩ抵抗器を挿入します。F1とF6の穴に抵抗器を挿入します。

4. 今度は、330 Ω抵抗器をJ15の穴と、プラスストリップの他の穴に挿入します。

5. LED1を挿入します。アノードをH15の穴、カソードをH12の穴に挿入します。

6. 上記ステップ完了後、LED2を挿入します。ここでは、カソードを111の穴、アノードをI6の穴に挿入します。

7. トランジスタの3つのリードを挿入します。ここでは、エミッターがG10の穴、コレクターがG12の穴、ベースがG11の穴に入ります。

8. 1インチジャンパーワイヤーを使用して、トランジスタエミッターをグラウンドに接続します。一方の端はF10の穴に、もう一方はブレッドボードの左側にある近くの穴に行きます。

9. 今度は2インチジャンパーワイヤーを使用してスイッチを接続します。

10. 単3電池4個を電池ホルダーに入れます。

11. スイッチをA位置に切り替えます。ここでは、LED1がLED2より少し明るいことに気づくでしょう。これは、コレクタを通じて過剰な電流が流れているためです。

12. おめでとうございます！LED駆動回路の完成です。

注意すべき安全事項

LED駆動回路を作る際、他の重要な事柄の中で、あなたの安全が最優先です。自分や近くで作業している他の人を傷つけたくありません。作業を始める前に、電気的な電力と実験セットアップが万全であることを確認する必要があります。できるだけ、緩んだ接続やワイヤーケーブルを避けてください。ON/OFFボタンに慣れ、露出した金属はすべて通電していると想定してください。

作業環境に関しては、研究室の出口ドアを把握し、詰め込みすぎた作業環境を避けてください。宝石類、ゆったりした服、金属製の時計は着用しないでください。首に鎖を着けないでください。回転機械がそれらを掴む可能性があります。常に手袋を着用し、救急箱と緊急連絡先が研究室にあることを確認してください。髪が長い場合は、頭の後ろで結んでください。

上記の安全予防措置を守ることで、あなたと周囲の人々の安全を確実にできます。上記のガイドラインは決して包括的ではありません。他にも多くの安全手順を実施する必要があるかもしれません。

まとめ

少し大げさに聞こえるかもしれませんが、LEDドライバーは毎日使用するLEDライトの「心臓」として機能します。この理由で、できるだけ多くの仕様と高品質レベルを持つものを選びたくなります。LEDライトを駆動することを目的とした高級LEDドライバーを市場でお探しの際は、私たちとコミュニケーションを取ることを選択できます。最もプロフェッショナルな視点から合理的なアドバイスを提供します。

あなたとの連絡を楽しみにしています。
