555 LED フラッシャー:知っておくべきことすべて

555 LED フラッシャーは、日常のアプリケーションに重要な視覚効果をもたらします。たとえば、警察のライト、ストロボ、SoS 回路などに統合できます。実際、これらは通常、555 タイマー IC に依存して、点滅したり消えたりする太陽光を継続的に生成します。さらに、ディスプレイの作成を支援するために、さまざまな電子部品に依存しています。この実装を変更して、改善された LED 点滅回路を開発することもできます。このタイプのプロジェクトの開発の背後にあるプロセスは、把握するのが少し難しいように思えるかもしれません。この記事では、LED フラッシャーを理解するための正しい軌道に乗ることができます。それでは始めましょう!

1. 555 LED フラッシャー回路はどのように機能しますか?

(点滅ライトは一般的に LED フラッシャー回路を利用します)

10% のデューティ サイクルで、555 IC タイマーは非安定マルチバイブレータ モードに設定されます。通常、これは電子回路に接続したときに発生します。一部のプロジェクトでは、LED が短時間アクティブになり、長時間オフになります。

ただし、別の LED 接続では、デューティ サイクルが逆になります。また、LED の点灯時間が長くなるため、電池の消費も多くなります。さらに、220K ポテンショメータを 22K 抵抗器と直列に接続すると、可変フラッシュ レートが生成されます。

2. 555タイマーICのピン説明

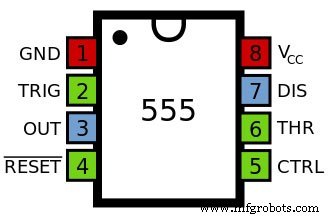

(555 タイマー IC のピン配列。赤は電源ピン、青は出力ピン、緑は入力ピンを表します。出典:ウィキメディア コモンズ)

以下の表に、555 タイマー IC のピンの説明を含めました。

3. 555 LED フラッシャーの作り方

このセクションでは、555 LED フラッシャーの作成方法について詳しく説明します。

(555 LED フラッシャーの回路図)

555 LED フラッシャーを組み立てるには、次の電子部品が必要です:

• 9V バッテリー – 1x
• 555 タイマー IC – 1x
• LED – 1x
• 1µF コンデンサ – 1x
• 1k オームの抵抗 – 1x
• 470k オームの抵抗 – 1x
• ブレッドボード – 1x
• 接続ワイヤ – 12x

また、次の手順に従って回路を作成します:

次の手順に従って回路を作成します:

ステップ 1:

(555 タイマー IC を示す画像。出典:ウィキメディア コモンズ)

555タイマーICをボードに乗せます。次に、555 タイマー IC のピン 1 をグランドに接続します。

ステップ 2:

(この画像は、アノードとカソードの参照を持つ分極コンデンサを表しています。出典:ウィキメディア コモンズ)

分極コンデンサには負と正の端があることに注意することが重要です。反対側の端は長いリードを表し、正の端は短いリードを表します。したがって、ピン 2 をコンデンサの正の未来に接続する必要があります。次に、コンデンサーのマイナス端をバッテリーのアースにクリックします。

ステップ 3:

(LED アノードとカソード。出典:ウィキメディア コモンズ)

次に、ピン 2 とピン 6 を一緒にショートする必要があります。次に、1k オームの抵抗を追加して、555 タイマー IC のピン 3 と LED の正のリード線に接続します。さらに、LED のマイナス リードがアースに接続されていることを確認する必要があります。

ステップ 4:

(プラスとマイナスの端子が付いた 9V バッテリー。)

その後、ピン 4 からバッテリーのプラス端子への接続を形成します。その間、ピン 5 は切断されたままです。

ステップ 5:

(470k オームの抵抗。出典:ウィキメディア コモンズ)

470k オームの抵抗器を使用して、ピン 6 とピン 7 との接続を形成します。1k オームの抵抗器を使用して、ピン 7 をバッテリーのプラス端子に接続します。

ステップ 6:

ピン 8 からバッテリーのプラス端子への接続を作成します。最後に、各バッテリー リードをブレッドボードに接続します。そして、これが回路に電力を供給します。

4. 555 led フラッシャーのアプリケーション

555 LED フラッシャーの用途には次のようなものがあります。

• ストロボ ライトと SoS 信号回路
• 車のライト インジケーター
• ワイパー モーター
• 車両および自転車用方向指示器回路
• 対抗回路

5. その他の 555 LED フラッシャー回路プロジェクト

以下の 2 つの 555 LED フラッシャー回路プロジェクトも含まれています。

警察の回転ライト効果の作成

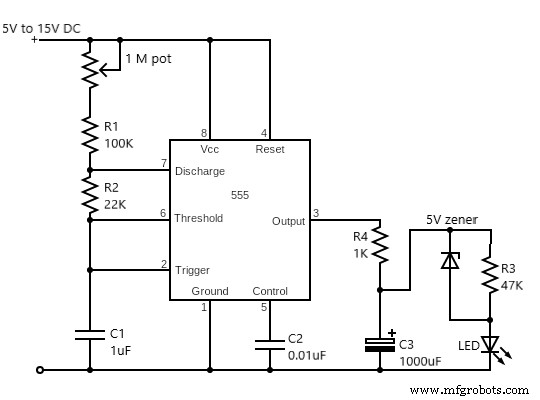

(警察回転灯演出回路図)

この回路は、パトカーで見られるのと同じ照明回転ライトを生成します。主に、抵抗、コンデンサ、およびツェナー ダイオードに依存して効果を生み出します。図に示されているように、これらのコンポーネントは回路の出力に接続されています。特に、この設定では LED が点滅します。実際には、LED が明るく点灯します。その後、定期的に高強度パルスを提供しながら輝度が低下します。そして、これは警察の警告灯を模倣しています。

ランダム光効果発生回路

(ランダム光効果発生回路図)

上記の回路は、通常、LED ライトに不規則な光のシーケンスを生成します。合計で、2 つの抵抗器とコンデンサーと共に、3 つの LED が回路に接続されます。さらに、互いに反対側に並列に接続された 2 つの LED。これらも特定のリズムに従って一定間隔で点滅します。その間、3 番目の LED がランダムに異なる速度で点滅します。

まとめ

LED フラッシャーは優れた視覚的表示を生成するだけでなく、多くのアプリケーションの目的にも役立ちます。たとえば、この実装を利用して、パターン化されたライト効果を作成できます。その場合、一般的にはパトライトや SoS ストロボを模倣できます。また、これは通常、555 タイマー IC に依存して各 LED の効果を生成することを覚えておく必要があります。もちろん、LED フラッシャー回路を DIY プロジェクトとして構築することもできます。これは非常にやりがいがあります。

555 LED フラッシャーについて質問がありますか?お気軽にお問い合わせください!
