556 Circuits:その操作に関する究極のガイド
556個の回路は、電子機器のいたるところにあります。重要なのは、タイマー、カウンター、オシレーターなど、さまざまなものを接続するのに役立つことです。エレクトロニクス愛好家にとって、556 回路とそのピンの使い方を知ることは、その機能を理解するのに役立ちます!
この記事では、556 回路について知っておく必要があるすべてのことを、特性、アプリケーション、およびピン接続と共に説明します。また、電子回路に役立つ簡単な 556 回路の作り方も学びます!
1.556回路の特徴
556回路は、タイマーICとして使用される集積回路です。このチップが他のチップと異なる点は、動作モードが異なることです。スイッチを切り替えるだけでデュアルタイマーモードまたはシングルタイマーモード。次のような特徴があります:
- まず、2 つの独立した 555 タイマーが含まれており、1 つは調整可能なパルス幅とプリセット出力パルスを備えています。
- 第 2 に、これらの 555 回路は直列に配線されているため、同じクロック入力 (IC) を共有しています。
- 第 3 に、この IC には、低消費電力や低供給電圧動作などの便利な機能も含まれています。重要なのは、これにより、回路の故障を心配することなく、さまざまな電子部品を接続できることです。
- また、調整可能なデューティ サイクルがあります。
- 最後に、その動作モードは、選択に応じて、非安定モードまたは単安定モードのいずれかになります。
2.556 ピン構成と接続
556 回路を理解する上で重要な部分は、接続を知ることでもあります。 556 チップには 2 組の 555 ピンがあり、両方とも互いに並列になっています。ピンの最初のセットは、電源ピン (V+)、グランド ピン (V-)、および出力イネーブル ピン (しきい値電圧調整器) です。さらに、これらのピンは回路の動作に十分な電圧を確保し、正常に動作するように接地します。
ソース;ウィキメディア・コモンズ
ピンの説明
ピン 2 と 12。タイミング間隔が終了するゲートウェイとして使用されます。
ピン 14; +Ve 供給電圧を制御します (範囲 3-15v)
ピン 4 と 10。デュアル タイマー モードでタイミング間隔期間をリセットするため
ピン 7;グラウンド (0 ボルト)
ピン 3 と 11。分圧器を介してデュアルタイマーモードでパルス幅を調整します。また、シングルタイマーモード時はリセット入力として機能します。
ピン 6 と 8;タイミング間隔プロセスを開始するために、外部/内部クロック ソースからピン入力をトリガーします。
ピン 1 と 13。リセットラインに信号があると、出力として。また、インターバルの間にコンデンサを放電することもできます。
ピン 5 と 9。デュアル タイマー モードの出力ピン。重要なことに、これらのピンは、電圧または電流をオンまたはオフに切り替える必要がある他のコンポーネントに接続されます。

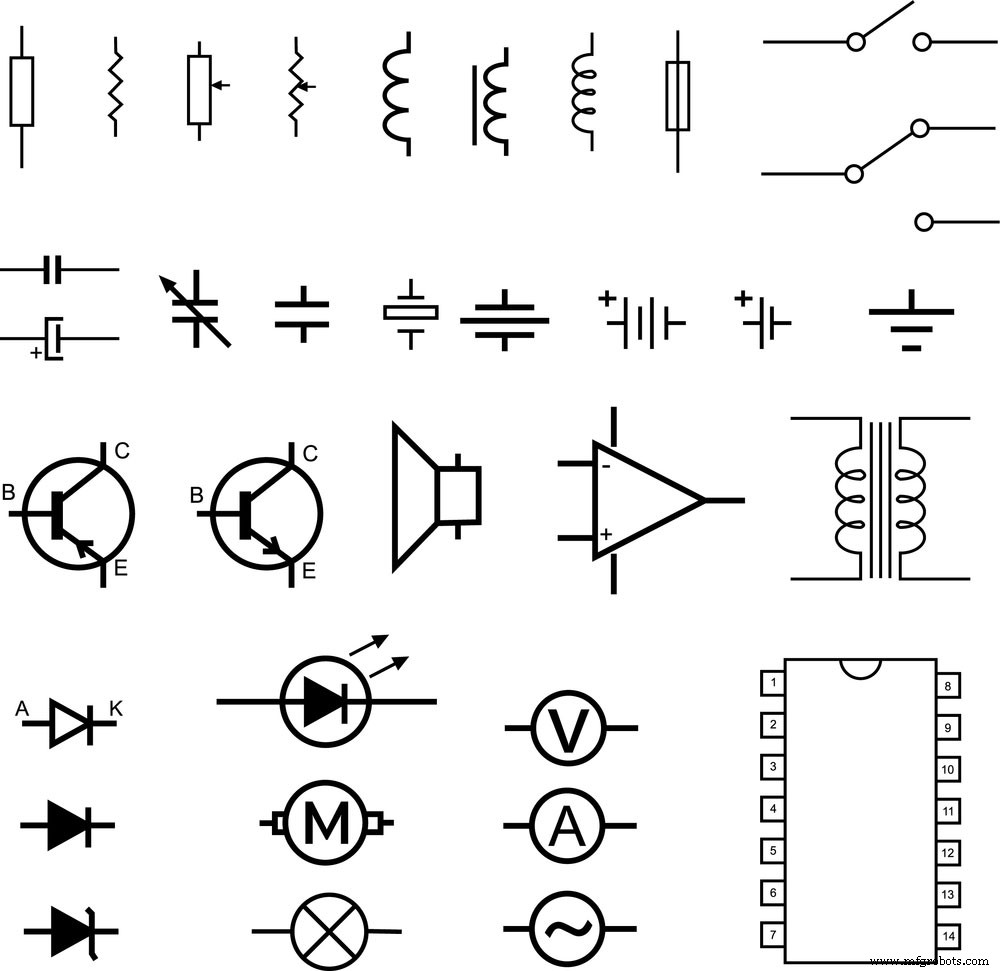

(電子記号)
556 回路の重要な側面の 1 つは、信号を回路に入力するために使用されるピンと、出力として機能するピンを知ることです。したがって、これにより、コースで発生する可能性のある問題を迅速にトラブルシューティングして修正することができます!
556 回路は、各プロジェクトのニーズに応じてさまざまな構成でセットアップできます。これらには以下が含まれます:
- シングル タイマー モード。
- デュアル調整可能なパルス生成幅タイマー (両方の 555 が共通のクロック入力から実行されます)。
- デュアル固定パルス幅タイマー (両方の 555 には、共通クロックが高/低のときに無効になる独立した制御入力があります)。
- 2 つの別々の調整可能なパルス幅タイマー回路。
さまざまな構成により、発振器、タイミング機能、省電力機能などを含む他のアプリケーションに 556 回路を使用できます!
(仕事中の電子技術者)
3.556 回路アプリケーション
556 回路の適用分野は次のとおりです。
- 蛍光灯用電子バラスト
- PWM (パルス幅変調)
- 正確な時間遅延生成のための電圧制御発振器 (VCO)
- より大きな電流/電圧をオンまたはオフにする必要がある電源回路
- 特定の時間に回路をオン/オフするタイマー
- リニア ランプ ジェネレーターで使用
4.簡単な 556 回路の作り方
単安定モードで 2 つの 555 タイマー回路を接続すると、556 回路が得られます。重要なのは、最初の 555 タイマーで、その出力ピンを 2 番目の 555 タイマーのトリガー ピンに接続することです。

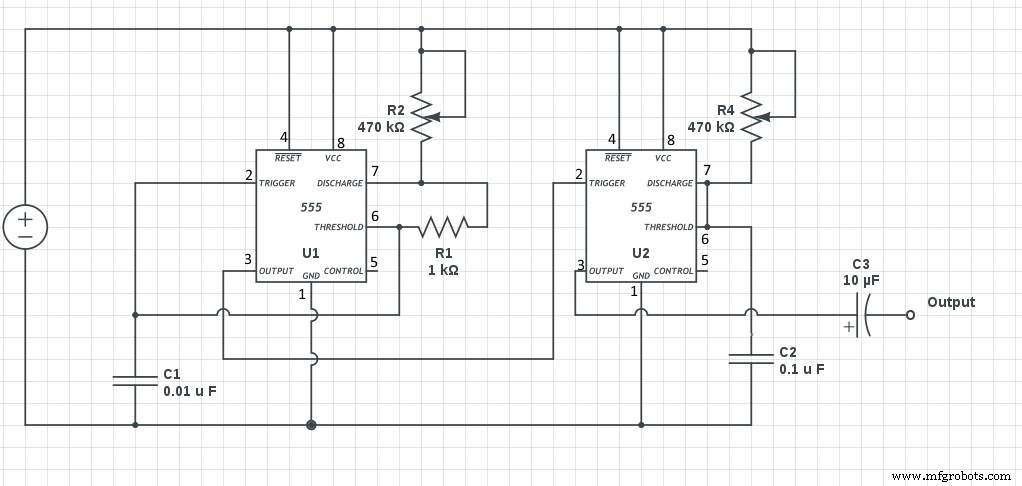

556回路の基本回路図
(APC_with_2_555_(pin_out)_and_bridge_added)
ソース;ウィキメディア・コモンズ
次に、回路の入力と出力に必要なピンの数を見つける必要があります。それに応じて接続できるようにするためです!
(電子部品)
回路を作成するためのピン構成は次のとおりです。
– ピン 4 はリセット ピンです
– ピン TWO は、発振器の周波数を設定するための抵抗器と電解コンデンサに接続します。発振周波数は、チップがタイムアウトするまでの時間です。
– ピン 7 は出力ピンで、タイマーが起動するまでの時間を確認するために LED に接続します。
– ピン FIVE は制御入力オプション ピンです。外部クロック ソース (回路または別の 555 タイマー チップ) に接続します。
– ピン 8 を使用して電源電流を接続できます。重要なこととして、ピン 2、4、6、および 8 はすべて内部で High に引き上げられていることにも注意してください。
(電子エンジニアの作業)
接続手順;
まず、556 タイマー回路を形成するために接続する 2 つの 555 タイマーを整列させます。次に、それらがどのように必要になるか (電源、グランドなど) のリードをレイアウトします。次に、必要な方法で接続を行います。回路図のように、556回路分の部品を接続する必要があります。
まず、ピン 4 (リセット) とグランドを接続します。次に、ピン 7 (出力) と外部抵抗をグランドに接続します。その接続の後、コンデンサを接続し、その片側を抵抗器に接続します。そして反対側は地面。最後に、LED をピン 8 (コレクター出力) に接続します。
最後に、回路に電力を供給し、LED をオンにする前にコンデンサが必要とする時間を待ちます!
(回路基板)
5.555 と 556 タイマー回路の違い
556 タイマー回路は、555 タイマー回路と非常によく似ており、両方ともいくつかの特性を共有しています。類似点は次のとおりです。高出力インピーダンス、立ち上がり時間間隔と立ち下がり時間間隔、および高周波数制限。さらに、両方のタイマーは、5 ボルト未満の電圧でマイクロ秒範囲のタイミングで動作できます。
ただし、次のようないくつかの違いにより、556 のタイマー回路が 555 のタイマー回路より際立っています。
| いいえ | 556 タイマー回路 | 555 タイマー回路 |
| 1 | 出力を論理レベル信号として使用するか、最大出力電流をシンク/ソースする機能があります | 最大出力電流をシンク/ソースできません |
| 2 | 電気ノイズに対する耐性が高い | 電気ノイズの影響を受けにくい |
| 3 | 構成により汎用性が向上 | 構成の汎用性が低い |
| 4 | 入力インピーダンスが低い | より高い入力インピーダンスを持つ |
| 5 | 両方のタイマー回路で調整可能なパルス幅制御 | 単一パルスの生成にのみ使用 |
| 6 | チップには、リセット入力/出力として使用される追加のピンがあります。クロック入力によって制御されていないか、イネーブル ピンとして機能していない場合に役立ちます。 | ピン数が少ないため、使用が制限されています。 |
