プロ向け24V→12V降圧コンバータ回路ガイド:回路図・設計・応用
私たちの周囲にはテクノロジーと回路があふれています。24V→12Vコンバータ回路は、電圧降圧が必要な多くの家電で使用されています。これらのコンバータの仕組みとメリットを理解することは、24V→12V電圧レギュレータが必要な場合に不可欠です。
本記事では、電圧変換の可否、24V-12Vコンバータ回路の設計、応用例を網羅します。
24Vを12Vに変換できるか?
電気デバイスで24Vを12Vバッテリ相当に変換することは可能です。12V必要なデバイスに24Vを供給する際によく発生します。DC-DCコンバータを使えば変換は容易です。24V電圧コンバータは電圧を24Vから必要な12Vへ降圧し、出力電圧を安定化します。
以下の表は24Vシステムと12Vシステムの違いをまとめたものです。
| 特徴 | 24V | 12V |
|---|---|---|
| 抵抗 | 高 | 低 |
| インバータ効率 | 高 | 低 |
| 電圧降下 | 低 | 高 |
| 配線システム | 安価 | 高コスト |
| 火災危険 | 低 | 高 |
同電力条件下では12Vシステムは24Vの2倍の電流を必要とし、これが弱点です。12Vは24Vより非効率で、同電力では2倍のアンペア数を消費します。
(電池駆動デバイスの例)
使用電池数(バッテリバンク)は重要です。機器の電池寿命は充電頻度に依存するため、適切な電池数を計算で求めます。
例:
4×400W = 1600Wh
5日間使用 → 1600×5 = 8000Wh
DoD(放電深度)0.5で割る → 8000/0.5 = 16000Wh
電圧損失低減には高電圧化が有効。必要電圧で割る:
16000/24 = 667Ah
12V 330Ah電池なら4個必要。24Vや48Vなら平均2個で済みます。

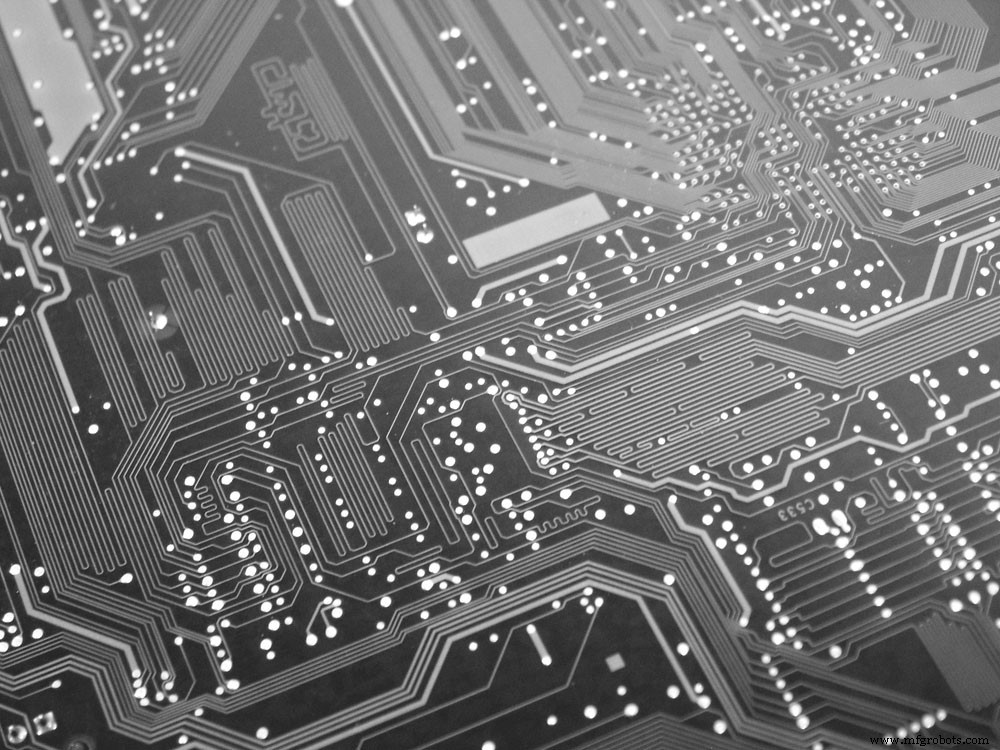

(コンピュータ回路)
例えば、12V DCデバイスを24Vトラック/ロリーバッテリで駆動する場合、市販のステップダウントランスが多数あります。トラック運転手が24V車で12Vケトル、ラジオ、テレビを使うケースが典型です。重要なのはコンバータの最大電流と効率。最大負荷電流が12V定格機器の瞬間最大消費電流を示し、効率がバッテリ充電の熱損失を決めます。正しいDC-DCコンバータ選定が肝心です。
(24Vロリーバッテリ)
24V→12Vコンバータ回路の設計
主なハードウェア部品:
- 集積回路(IC)
- ダイオード
- DC電源
- コンデンサ
- IC用ヒートシンク

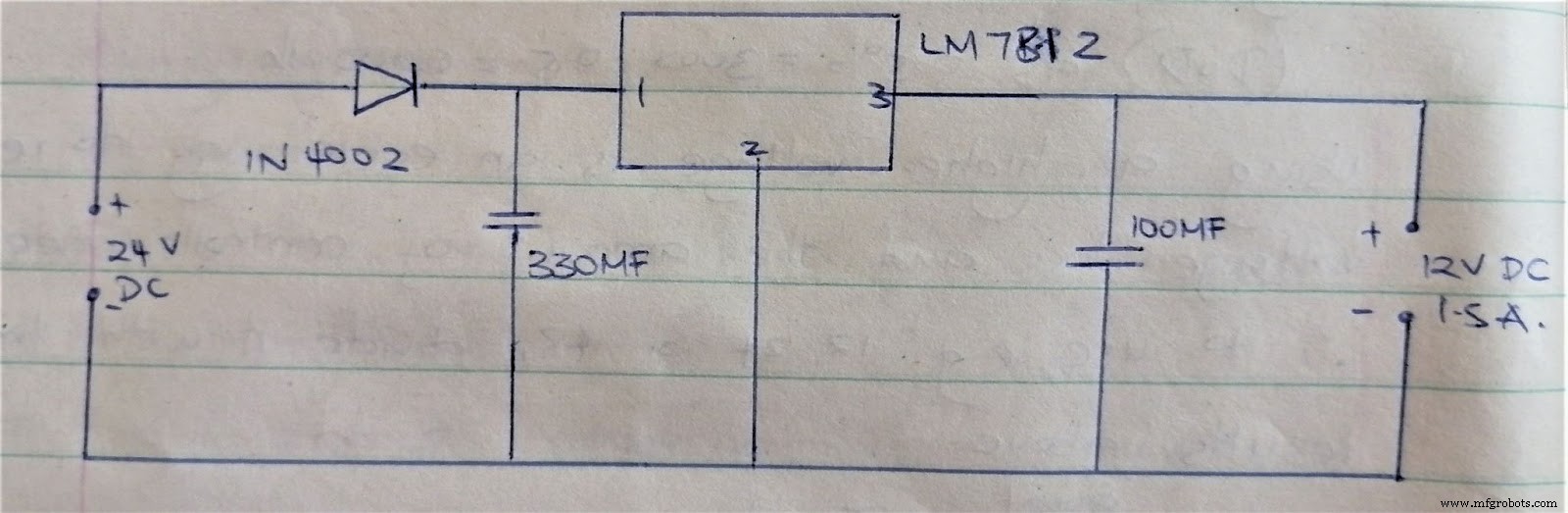

最初のシンプル回路図の部品:
(回路図1)
IC:LM7812、ダイオード:1N4002、DC電源:24V、コンデンサ:330µFと100µF、ヒートシンク。

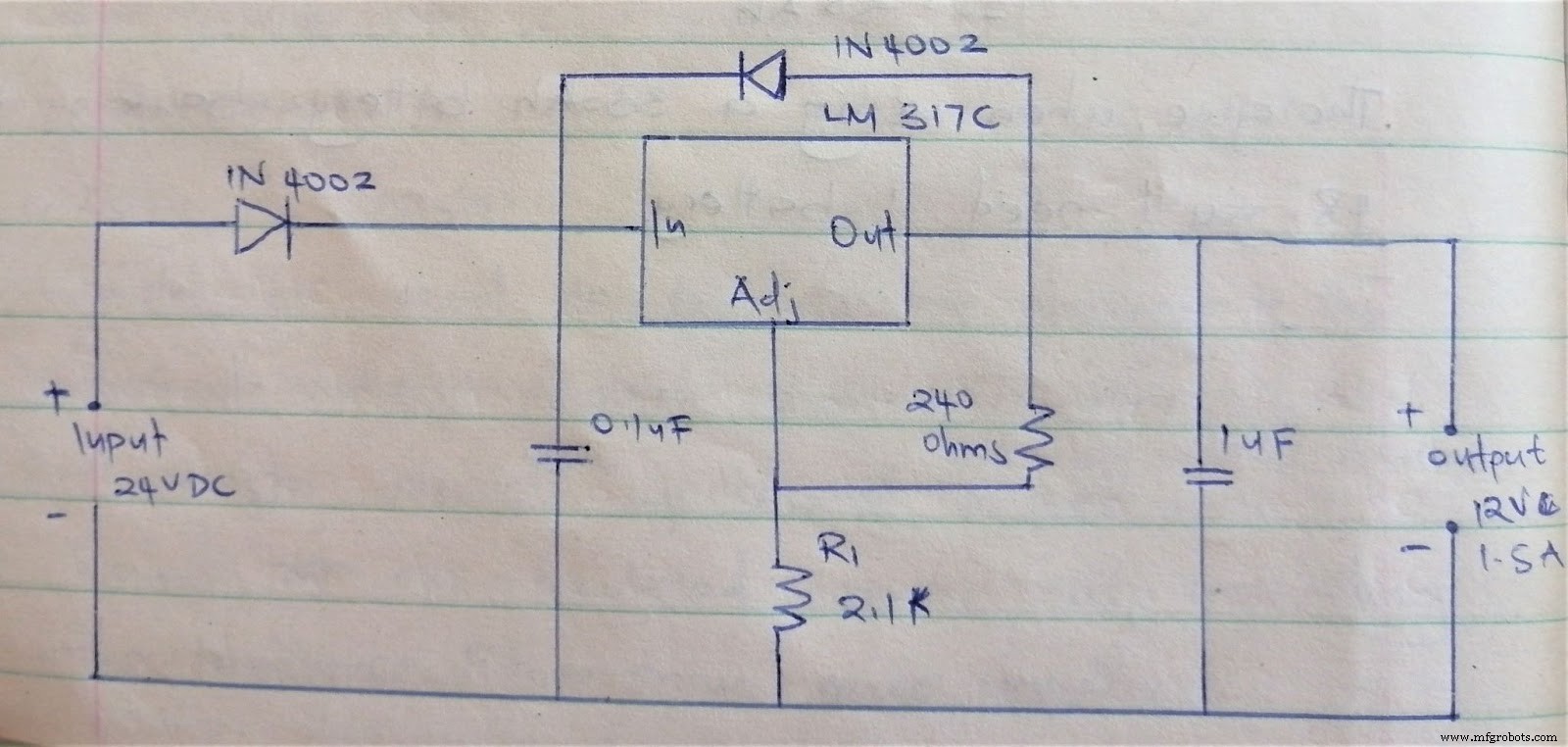

2つ目の回路例:
(回路図2)
IC:LM317T、ダイオード:1N4002、24V DC電源、コンデンサ:0.1µFと1µF、抵抗:2.1kΩと240Ω、ヒートシンク。

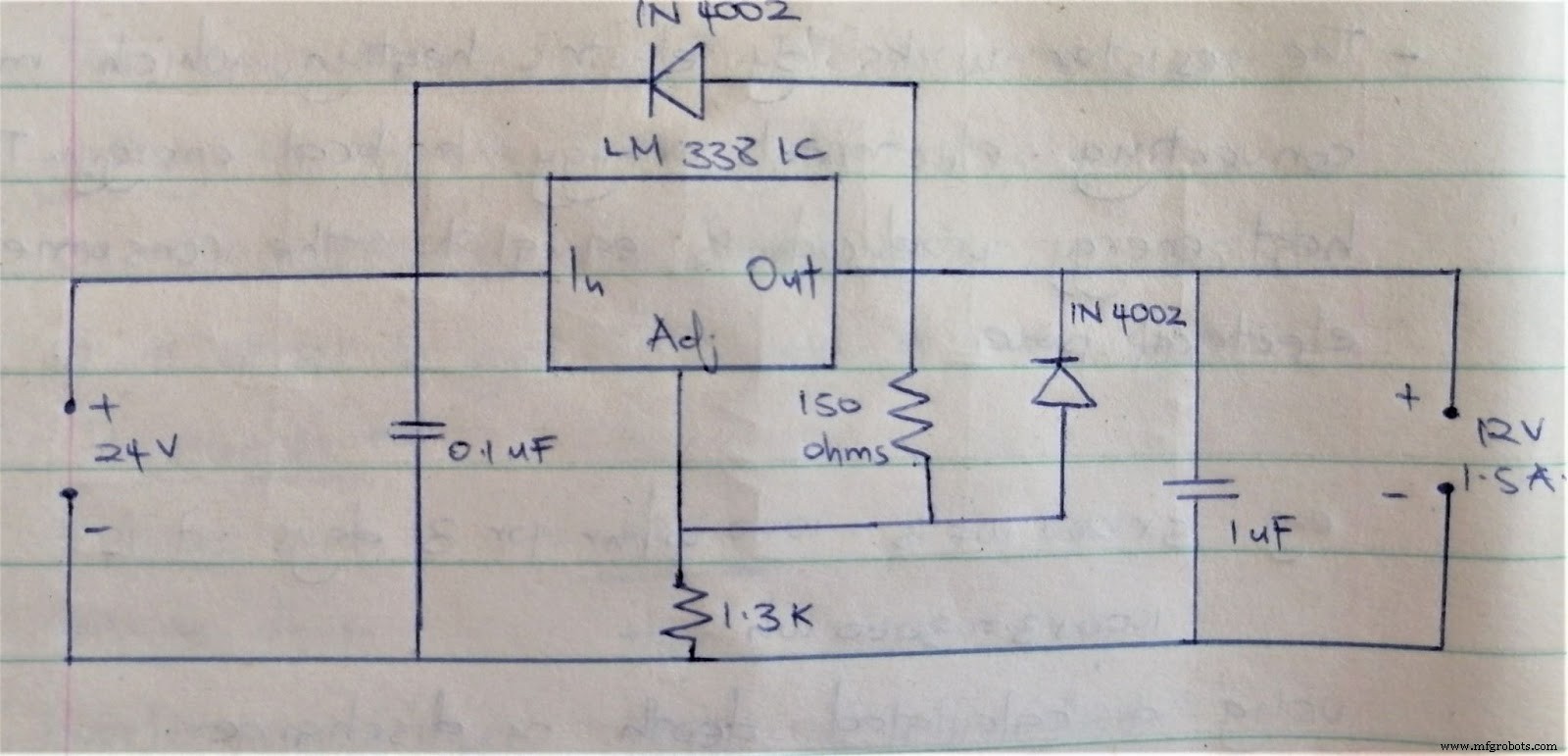

3つ目の回路例(コンデンサ/抵抗数は同数、ダイオード2個):
(回路図3)
IC:LM338、ダイオード:1N4002×2、入力24V、コンデンサ:0.1µFと1µF、抵抗:1.3kΩと150Ω、ヒートシンク。
これらは電圧レギュレータICで24V→12V降圧可能なことを示しています。使用IC:LM7812、LM317T、LM338。
- LM7812:12V 1.5A 固定出力電圧レギュレータ
- LM317T:12V 1.5A 可変出力電圧レギュレータ
- LM338:12V 5A 可変電圧レギュレータ。大電流用途向け。
適切な抵抗をR1に配置して所望出力電圧を得ます。LM317で12V出力を得るには回路2のようにR1に2.1kΩを使用します。
抵抗で電圧降圧するか、電池を直列接続して12Vを得るかの選択肢があります。抵抗による発熱は消費電力と等価です。電池直列接続なら電流経路が単一になり、電流制御と抵抗電圧降下の両面で有利です。

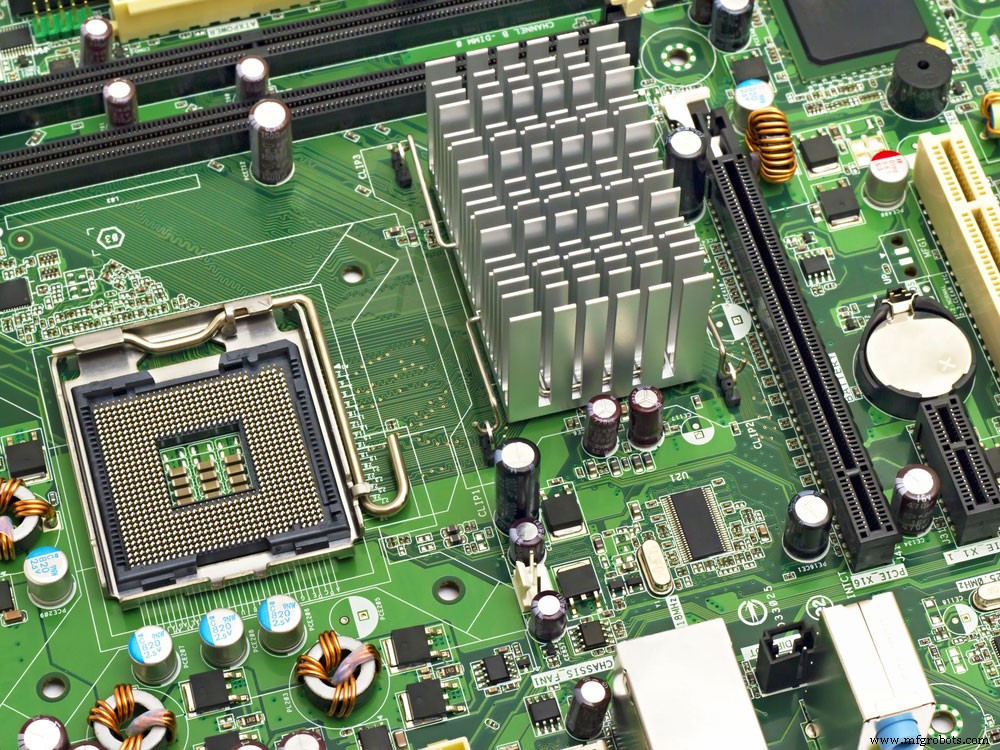

(ヒートシンク付きマザーボードの写真)
24V→12Vコンバータ回路の応用
- 電池駆動デバイス(コンピュータ、携帯電話等)
- 車椅子アクセサリ(ノートPC、ラジオ、シートポンプ等)
- 車のシガーライターソケット
- 24Vトラック/ロリー車両のDC/DCステップダウンコンバータ
- オーディオアンプ
まとめ
24V→12Vコンバータ回路は、家電で最も一般的なDC-DCコンバータです。理解しやすく、使いやすい!
本記事がお役に立ち、24V→12V回路コンバータの使い方をマスターいただければ幸いです。ご質問・ご意見はお気軽にお問い合わせください。
