1N4732Aツェナーダイオード：包括的ガイドと主要特長

ダイオードは他の電子部品と同様、回路に搭載されるデバイスです。ダイオードは電流を一方向のみに通すことができます。逆方向電流を遮断する特性により、電圧レギュレータとして機能します。ダイオードには様々な種類がありますが、電圧調整用として最も一般的なのはツェナーダイオードです。通常の整流ダイオードとは目的が異なります。ツェナーダイオードは最も普及しているため、多様な形状・サイズで提供されています。1N4732Aダイオードもその一つです。

本記事では1N4732Aツェナーダイオードの用途、接続方法、動作原理を探ります。

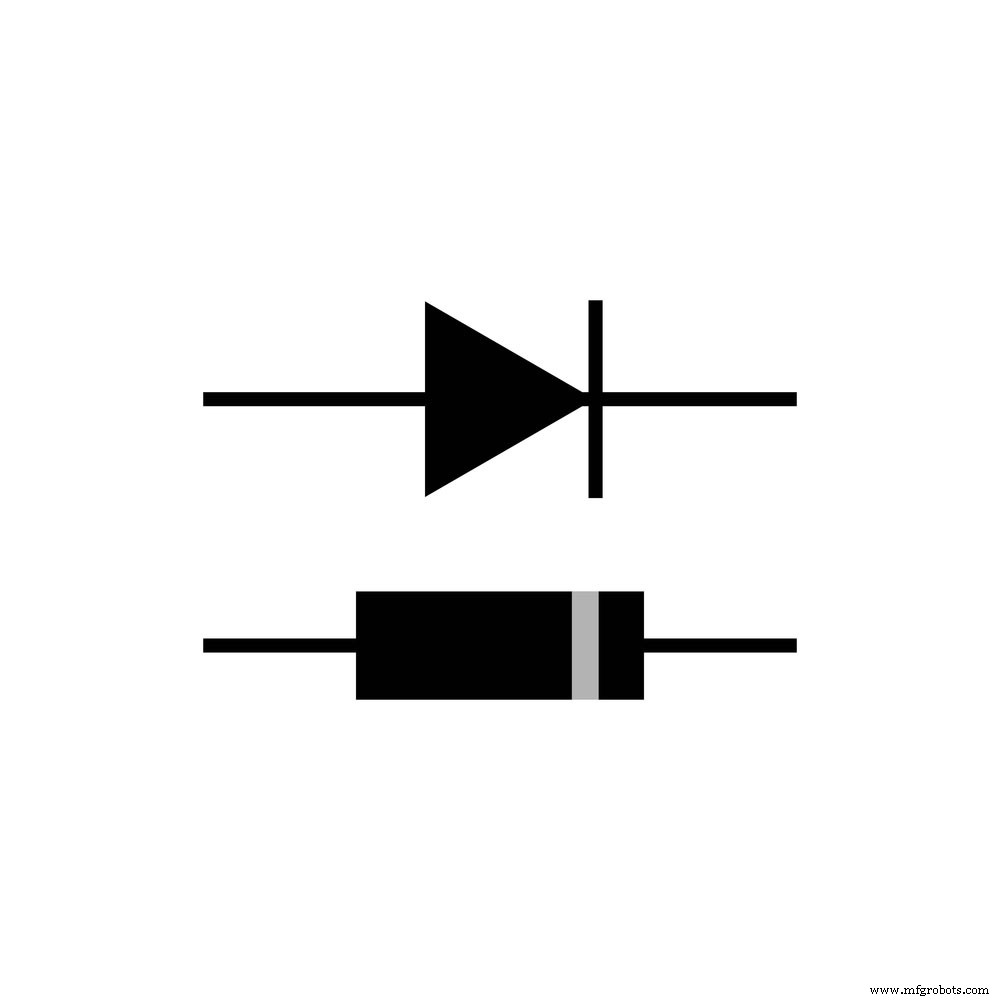

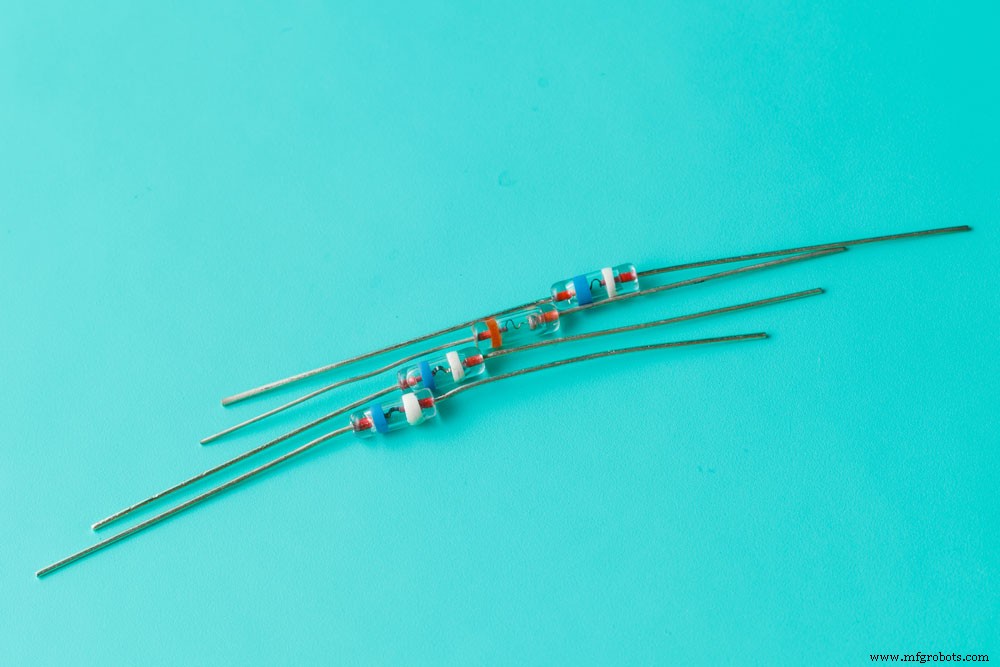

ツェナーダイオードピン説明

ピン	ピン名	説明
1	アノード	電流がアノードに流入するピン
2	カソード	電流がカソードから流出するピン

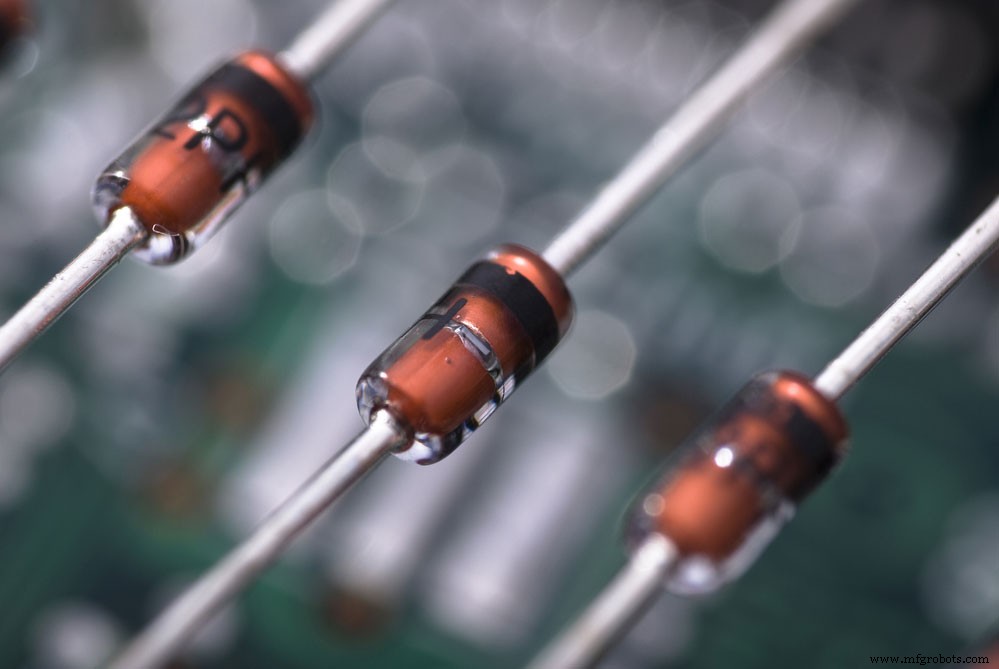

1N4732Aは一般的なツェナーダイオードと同様に2ピン（アノードとカソード）構成。正極がアノード、負極がカソード。ガラスケースのカソード側にリングマークがあり、これで識別可能です。

ダイオードは一方向弁であることを常に意識してください。アノードからカソードへの電流を逆方向に流すことはできません。

一度アノードから電流が流れると、カソードを経てダイオード外部へのみ流れます。したがって、ダイオードの正しい接続が不可欠です。

1N4732Aツェナーダイオードの特性

ダイオード購入時に考慮すべき2大パラメータはツェナー電圧と電力損失です。

• ツェナー電圧：高電位電圧印加時にダイオード両端にかかる電圧
• 電力損失：回路に流せる電流総量を決定

電力損失と電流は相関します。電流が大きいほど電力損失も大きくなります。

1N4732Aの主な特性：

• 許容差：±5%
• 公称ツェナー電圧：4.7V
• 動作温度範囲：-65℃〜+175℃
• スルーホールパッケージタイプ
• 最大電力損失（Pz）：500mW
• ケースタイプ：DO-41ガラスパッケージ
• 最大リバースツェナー電圧：100V
• シャープな逆特性で高信頼性
• 動作時の低電圧降下
• 高順方向サージ電流能力
• 低コスト構造、低リバースリーク

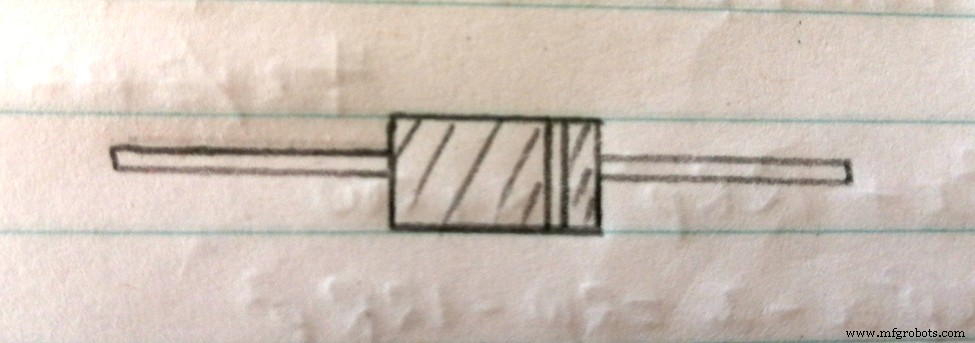

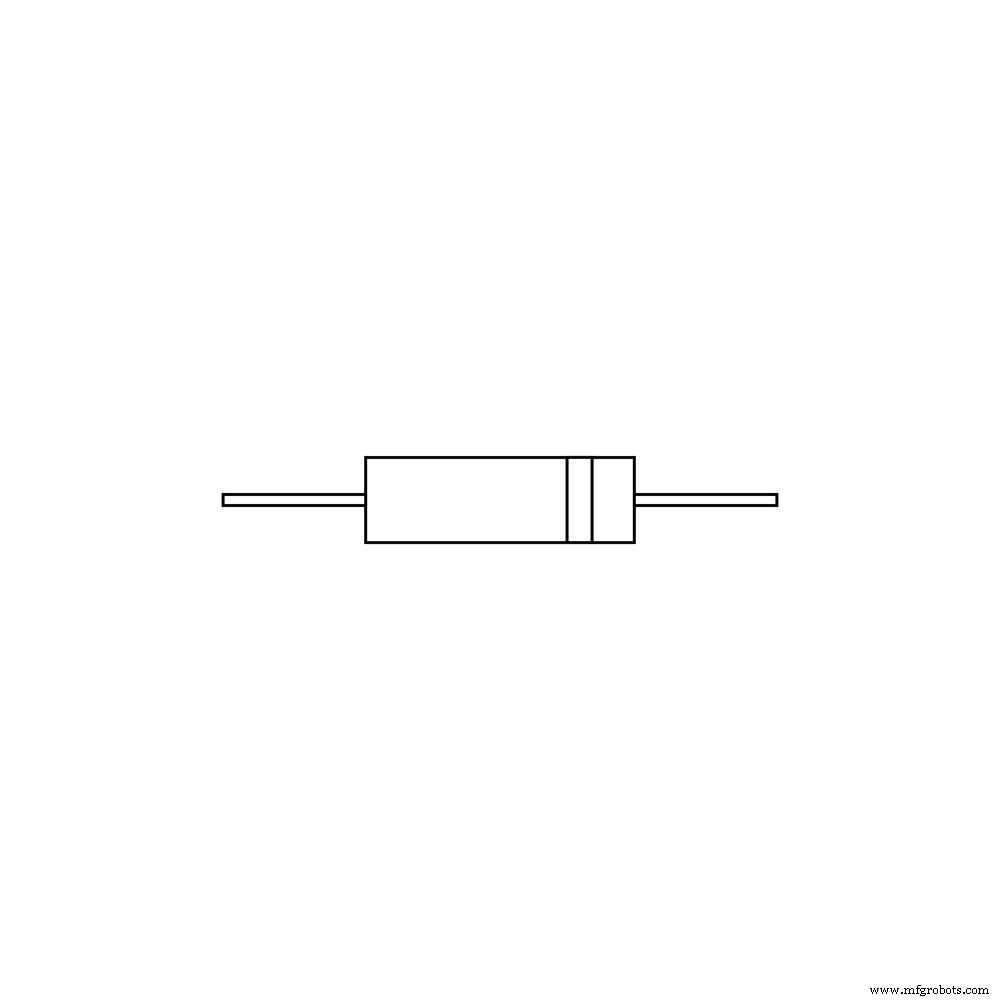

3. 1N4732Aのメカニカル図面

標準パッケージの1N4732Aダイオードは特定寸法を持ちます。カソードとアノードの半導体材料は26.0mm×0.86mm。ガラスケースは4.5mm×2.6mm。図の影付き部分がガラスケースで、DO-41パッケージを表します。

1N4732ダイオードの代替品

1N4732Aの公称電圧は4.7V。この特定パラメータが入手できない場合、5.1V、6.8V、15V、7.5Vのツェナーダイオードが代替可能です。

1N4732Aの使い方

1N4732Aはスルーホールパッケージのため、保護回路やシンプルな電圧レギュレータ回路で主に使用されます。通常動作条件下では常にツェナーレジスタと併用する必要があります。

ツェナーレジスタはツェナーダイオードを必要とするプロジェクトで必須の電子部品。通常の抵抗と同様に、正常動作時の回路電流量を制限します。

通常抵抗とツェナーレジスタの両方が、過剰電流によるダイオード破損を防護します。

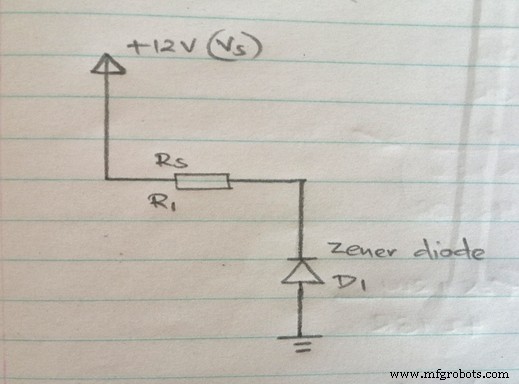

この回路からツェナーシリーズ抵抗（Rs）を計算する式：

Rs = [(電源電圧 Vs) − 動作電圧 (Vz)] / Iz

ここで Iz = Pz / Vz

特性より Pz = 500mW、公称電圧 = 4.7V。したがって：

Iz = 500/4.7 ≒ 106mA

ツェナーシリーズ抵抗値：

Rs = (12 - 4.7)/106 ≒ 680Ω

1N4732Aダイオードの用途

• 粗い電圧レギュレータ保護
• 回路内のリバースブレークダウン電圧低減
• マイクロコントローラや他ICの入力電圧保護
• 高効率電力管理アプリケーション
• AC電圧による回路安定化

まとめ

電圧調整デバイスは回路の電流制限を助け、コースや他の電子部品を安全に保ちます。

本記事が1N4732Aダイオードの動作と効果的な使用法の理解に役立てば幸いです。詳細やご質問はお気軽にお問い合わせください。弊社チームがいつでもサポートいたします。
