FRDM-KL25Z – Kinetis の Freedom 開発プラットフォームに関する包括的なガイド

本日の記事では、Freedom KL25Z/frdm-kl25zの概要をご紹介します。これは、実行制御とフラッシュ プログラミング用の組み込みデバッグ インターフェイスを備えたデバイスであり、他の機能の中でもとりわけ拡張ボード オプションを備えています。

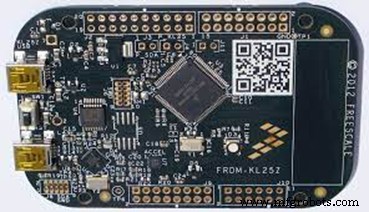

Freescale FRDM-KL25Z ボード

最初にその説明と機能について説明し、その後、ピン構成とマイクロコントローラーを使用したセットアップ プロセスを確認します。

FRDM-KL25Zとは

FRDM-KL25Z 開発プラットフォームは、迅速なアプリケーションのデモンストレーションとプロトタイピングに使用される、開発、エネルギー効率の高い評価、低電力、および小型システムです。そのため、電力制御デバイス、照明、小型メーター、オーディオ システムなどの用途の拡大が加速しています。

(スピーカー ステレオ システム)

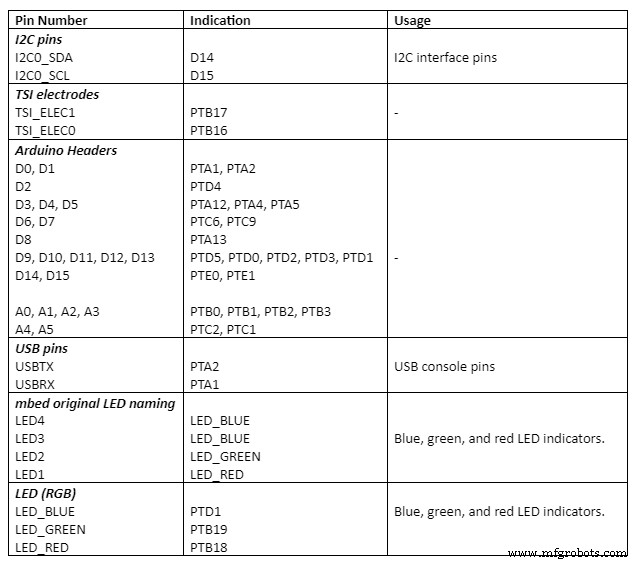

FRDM-KL25Z ピン配置

以下の表は、FRDM-KL25Z のピン配列をまとめたものです。

FRDM-KL25Z の特徴

FRDM-KL25Z 開発ボードの機能には次のものがあります。

• まず、Arduino Uno フォーム ファクタと互換性のある拡張 IO を備えています。
• 次に、リセット ボタンと 3 色 LED があります。

三色 LED

• 3 番目に、IO ヘッダーから、または IO ヘッダーに 3.3V が供給されます。さらに、IO ヘッダーに 5V が供給され、IO コネクタから 5 ～ 12V の Vin が供給されます。
• 32 ビット ARM cortex-M0 MCU の KL25Z128VLK4 構成は次のとおりです。

• USB フルスピード コントローラ
• 最大 48MHz の動作周波数
• 16KB SRAM、128KB フラッシュ

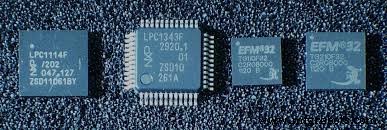

SMD の ARM Cortex-M0 および M3 IC

• また、任意の数量のオプションを備えたコイン型電池ホルダーと、OpenSDA – ハイエンド USB デバッグ インターフェイスを備えています。
• オンボードの USD コネクタに電源が供給されています。
• 最後に、Freescale MMA8451QR1 加速度計と容量性で頑丈な「スライダー」を備えています。

MBED を始める

• マイクロコントローラを PC に接続

まず、USB リードを使用して mbed を PC に接続します。既存の電力の表示として、ステータス ライトが瞬時に点灯します。アクティベーション後の数秒後、コンピューターは mbed MCU を標準の USB ドライブとして認識します。

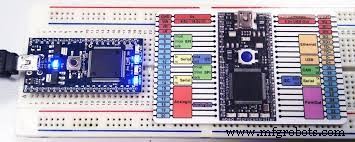

Mbed マイクロコントローラ

• MBED.HTM リンクをクリックしてログインします

次に、mbed.htm アカウントをクリックして、Web ブラウザーで新しい USB ドライブを開きます。アカウントにアクセスするか、新しいアカウントにサインアップしてウェブサイトを開くには、ユーザー名とパスワードが必要です。

• PC 構成

mbed MCU は、PC のシリアル ポートのように見えます。 Windows を使用している場合、ディスプレイを表示するにはドライバーをインストールする必要がありますが、Linux および Mac ではデフォルトで行われます。

さらに、端末アプリケーションは、ホスト PC が mbed と通信するのに役立ちます。文字を mbed OS に送り返すことを保証し、コンピューター画面に印刷することもできます。

TeraTerm などの他の端末プログラムには、アクセス可能なシリアル ポート名が一覧表示されることがよくあります。ただし、アプリケーションまたは端末を接続するためにシリアル ポートの ID を知りたい場合は、できます。

1. Linux: コマンド「Is/dev/ttyACM*」を使用して、Linux でのデバイス名を調べます。
2. Mac: コマンド「Is/dev/tty.USB modem*」を使用して、Mac OS でのデバイスの名前を確認してください。
3. Windows: 次のボタンからナビゲートします start-control panel-system-hardware –デバイス マネージャー COM ポートの ID を検索します。

プログラムのダウンロード

• プログラム バイナリ (.bin) を FRDM プラットフォームに保存します。

理想的な「Hello World」バイナリをダウンロードします (NXP FRDM-KL25Z:HelloWorld_KL25Z.bin など)。

次に、同じように、通常の USB ディスクを使用してファイルを保存し、プログラムのバイナリ ファイルを mbed MCU ディスクに保存します。目安として、コンピュータがファイルを MCU ディスクに書き込んでいる間、ステータス LED が点滅します。

• リセット ボタンを押してください

リセット ボタンを押すと、システムは mbed マイクロコントローラー ディスク上の最新のプログラムを MCU フラッシュ メモリにロードします。この間、ステータス LED は点滅を続けます。

最終的に、システムがMCUへのプログラムのロードを完了すると、システムは動作を開始します。

• オンライン コンパイラを使用してプログラムを作成する

最後に、mbed マイクロコントローラーがプログラムを実行できるようになり、その結果、LED1 の生涯にわたる点滅が保証されます。

次に、マイクロコントローラーを再接続して切断するかリセットすると、プログラムが再起動します。

• 別のプログラムをダウンロードするには。

リセット後、mbed MCU の最新のプログラムが引き続き実行されます。そのため、現在実行中のプログラムからアップグレードするときに、既存のプログラムを上書きしたり、新しいプログラムをダウンロードしたりできます。

結論

簡単に言えば、FRDM-KL25Z ボードは、NXB が mbed と協力して設計した超低コストの開発プラットフォームで、小型メーターなどのあらゆる種類のデバイスのプロトタイプを作成できます。

FRDM-KL25Z デバイスの調査を続けたい場合は、お気軽にお問い合わせください。
