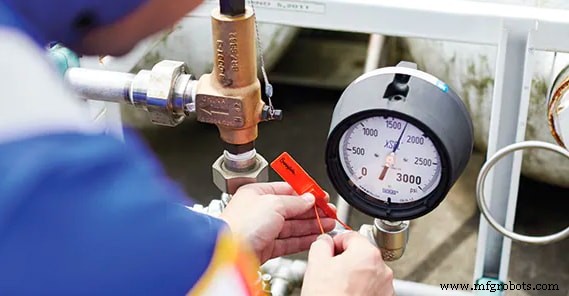

ゲージ障害を検出して保護する方法

ゲージが壊れている、または故障する可能性があることをどのように判断できますか?

Dave Ross、シニア テクニカル サービス エンジニア

圧力計は小さく見えますが、業界全体のシステムの重要な部分です。それらが提供するシステム圧力の視覚的表示により、すべてが望ましい範囲内で動作しているかどうか、または問題が差し迫っていないかどうかを知ることができます。ゲージではない を正確に機能させると、有効なデータが失われ、結果として生じる影響により、システム出力の品質が低下する可能性があります。システム内の圧力が高すぎるか低すぎる。故障したゲージは、システムの液体を環境に放出し、従業員が怪我をしたり、システムに損傷を与えてダウンタイムや修理費用が発生したり、システムの出力や利益を失ったりする可能性があります。

保留中のゲージ障害の兆候とその原因を認識することで、圧力の読み取り値が正確でなくなったことをすばやく認識し、望ましくない結果を回避するのに役立ちます。

アプリケーションに最適なゲージがないと思われる場合は、以下を読んで、障害の警告サインがどのようなものかを学んでください。

ゲージ障害の兆候は何ですか?

圧力計の不具合の上位 5 つの原因、表示される兆候、および問題を解決するための手順は次のとおりです。

過圧

ポインターがストップピンに突き刺さったゲージは、最大圧力付近または最大圧力を超えて動作していることを示します。これは、取り付けられたゲージがアプリケーションに対して不適切な圧力範囲を持ち、システム圧力を反映できないことを意味します。その結果、ブルドン管が破裂し、ゲージが完全に故障する可能性があります。

ブルドン管は、ゲージの内側にある湾曲した中空の管で、通常は金属製です。このチューブはシステムの圧力に反応し、接続されたポインターを動かしてゲージ ダイヤルに圧力の読み取り値を表示します。

予想されるシステム動作圧力の 2 倍の定格範囲を持つゲージを選択して、測定可能な圧力のより大きなウィンドウを提供するか、ゲージの前のシステムに過圧保護 (つまり、リリーフ バルブ) を含めます。極端なシステム条件では、オリフィス リストリクタ (0.3 mm) を備えたゲージを使用して流れを制限するか、より堅牢なソリューションとして、ブルドン管設計ではなくダイヤフラム シール オプションを検討してください。

圧力スパイク

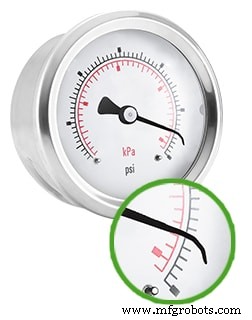

ゲージのポインターが曲がったり、壊れたり、欠けたりしている場合は、ポンプのオン/オフのサイクルまたは上流のバルブの開閉によって、システム圧力が急激に上昇した可能性があります。ストップピンに当たる力で指針が破損する恐れがあります。この圧力の急激な変化は、ブルドン管の破裂やゲージの故障につながる可能性があります。

システム設計を評価して、圧力の予測不可能なスパイクと、ゲージを含むシステム コンポーネントへの結果的な負担を排除します。別のオプションは、予想される圧力の急上昇に対応するために、より大きな圧力範囲のゲージを選択することです。

機械振動

ポンプ、往復コンプレッサー、または取り付け不良のゲージの位置がずれていると、ポインター、ウィンドウ、ウィンドウ リング、またはバック プレートが失われる可能性があります。また、文字盤に黒いほこりが見られる場合や、針の緩みによる文字盤の擦り傷が見られる場合があります。ゲージのムーブメントはブルドン管に接続されており、振動によってムーブメントのコンポーネントが破損する可能性があります。これは、文字盤がシステムの圧力を反映しなくなることを意味します。液体ケースの充填を使用すると、ムーブメントが減衰し、システム内の回避可能な振動が排除または低減されます。極端なシステム条件では、ダイヤフラム シール付きのスナバまたはゲージを使用してください。

脈動

システム内の液体の頻繁な高速サイクルは、ゲージの動きのコンポーネントに摩耗を引き起こします。これは、圧力を測定するゲージの機能に影響を与える可能性があり、はためくポインターで示されます。この状態は、ブルドン管の破裂やゲージの完全な故障につながる可能性があります。システムを再設計して、アプリケーション内でゲージを再配置し、ゲージで見られるサイクリング速度を下げ、必要な測定の完全性を維持します。システムを再設計できない場合は、液体を充填したゲージ、ゲージ オリフィス リストリクタ、またはスナバを使用すると、脈動の影響を軽減できます。

過度の温度/過熱

ゲージが正しく取り付けられていないか、過度に高温のシステムの液体/気体またはコンポーネントに近すぎて配置されていると、ゲージ コンポーネントの故障により、ダイヤルまたは液体ケースの充填が変色する可能性があります。温度が上昇すると、圧力システムにストレスがかかり、歪みが発生して測定精度に影響を与えます。金属製のブルドン管およびその他のゲージ コンポーネントについて説明します。異なる温度定格のゲージを選択すると、システムが認識する可能性のある範囲により適切に対応できます。極端な温度のアプリケーションでは、ダイアフラム シール付きのゲージまたは冷却エレメント付きのダイアフラム シールを選択してください。

現実には、ゲージが故障する可能性があります。保留中の障害を検出する方法を知ることは、潜在的な最悪の結果を回避するのに役立ちますが、ニーズに合った適切なゲージを選択することはさらに重要です.アプリケーションに最適なゲージを選択することは必ずしも容易ではありませんが、時間をかけてシステムのニーズを分析し、前もってより適切な決定を下すことで、安全な設備と正確なシステム圧力測定という形で早期の故障の可能性を減らすことができます。 、間違ったゲージを取り付けることによるシステムの液体の損失を減らしました。

ゲージとシステム設計の評価に興味がありますか?

> ゲージ障害の上位 5 つの原因に関する印刷可能なガイドをダウンロードしてください。
