Sprint‑Layout:包括的な PCB 設計ツール – 機能、バージョン、チュートリアル
Sprint‑Layout は、シングル、ダブル、および多層基板をサポートする、強力でユーザーフレンドリーな PCB 設計スイートです。愛好家と専門家の両方向けに設計されており、直感的なインターフェイス、堅牢な機能セット、業界標準の製造ファイルとの完全な互換性を提供します。
主な機能
- トラック、パッド、ゾーン、テキスト、SMD フットプリントなどを使用した、高速かつ無制限のレイアウト作成
- CNC 分離フライス加工用に、Gerber (RS-274X)、Excellon、BMP、GIF、JPEG、HPGL にエクスポートします。
- 現実的な製造前検査のための写真ビュー。
- 自動グランド プレーン、信号フロー テスト、はんだマスク管理
- 事前定義されたスルーホールおよび SMD パーツを含む拡張可能なコンポーネント ライブラリ
- コンポーネントの実装計画、はんだマスク、フォイル層の高度な印刷オプション
バージョン 6.0 の機能強化
- より高い解像度と精度: 複雑なデザイン向けに、グリッド設定とズーム率が 10 倍向上しました。
- ピックアンドプレイスエクスポート: 自動 SMD アセンブリ用の .PPL ファイルを生成します。
- アンチエイリアス グラフィックス: よりスムーズな視覚表現
- 複数選択とセレクター: 強化されたセレクター ツールを使用して、複数の要素を同時に編集します。
- 自動キャプチャ モード: スナップポイントでパッドとトラックを正確に配置
- ガーバーのインポート: 既存のガーバー ファイルを編集可能なレイアウトに変換します。
- ラバーバンド追跡: コンポーネントを移動している間、トラックの接続を維持します。
- コンポーネント管理: 識別子と値を含む完全なコンポーネントのリスト。
- サーマルパッドビア: レイヤーごとにサーマルパッドを分離する
- 孤立ミリング: フライス加工、穴あけ、カットアウトのジョブを 1 つの HPGL プロット ファイルに統合する
- グリッドホットキー: ファンクション キー 1 ～ 9 を使用して、グリッド値をすばやく変更できます。
- 長方形および円形の配置ツール: トラック、ゾーン、円形パターンを迅速に作成する
- 強化されたクロスヘア: 45 度の線と座標の表示。
システム要件
Windows XP/Vista/7/8/10 – 1GB RAM、400MB の空きディスク、Intel Pentium4 以降。
エクスポート機能

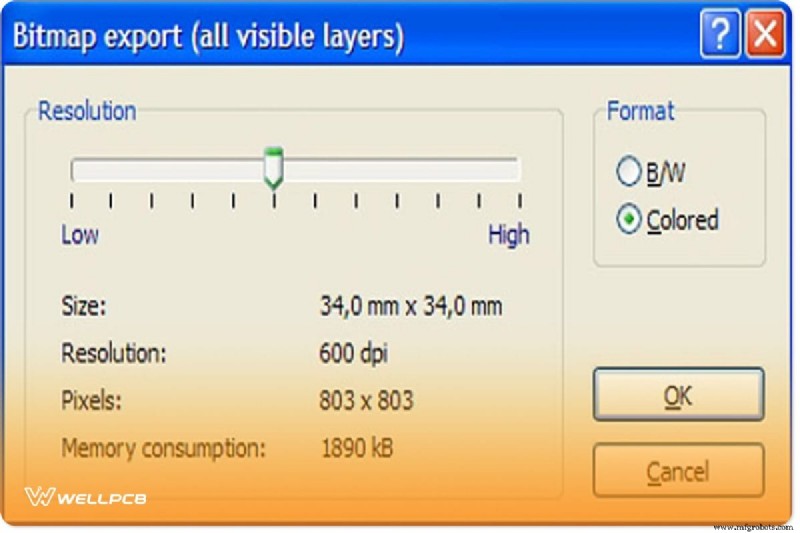

ビットマップのエクスポート (.bmp)
表示されているレイヤーからビットマップを作成します。これはドキュメントに役立ちます。

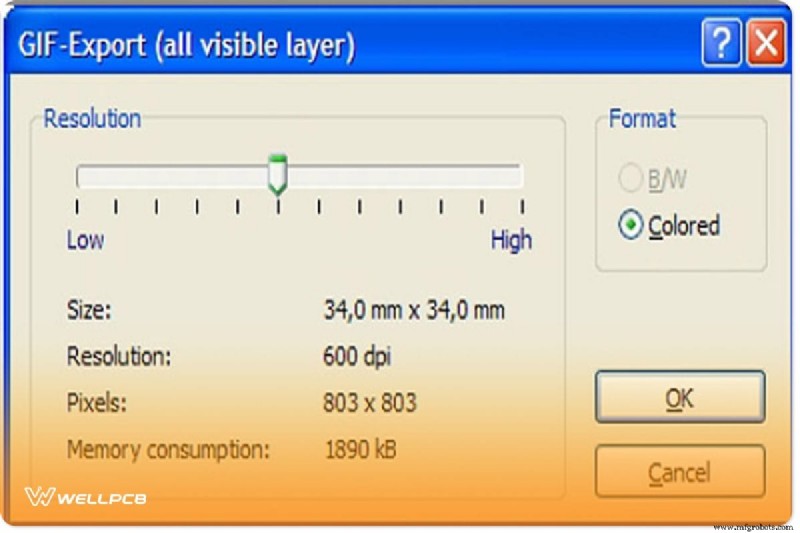

GIF‑エクスポート (.gif)
Web またはドキュメント用の圧縮画像形式。

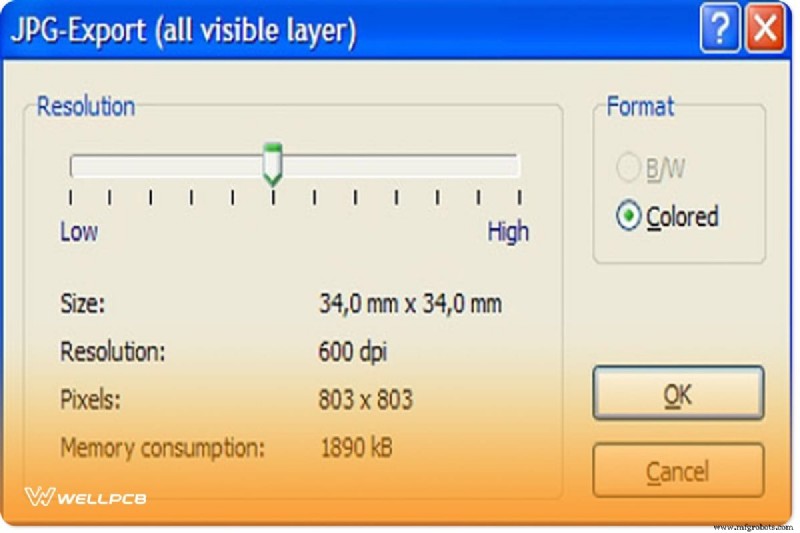

JPEG‑エクスポート (.jpg)
簡単に共有できるもう 1 つの圧縮オプション。

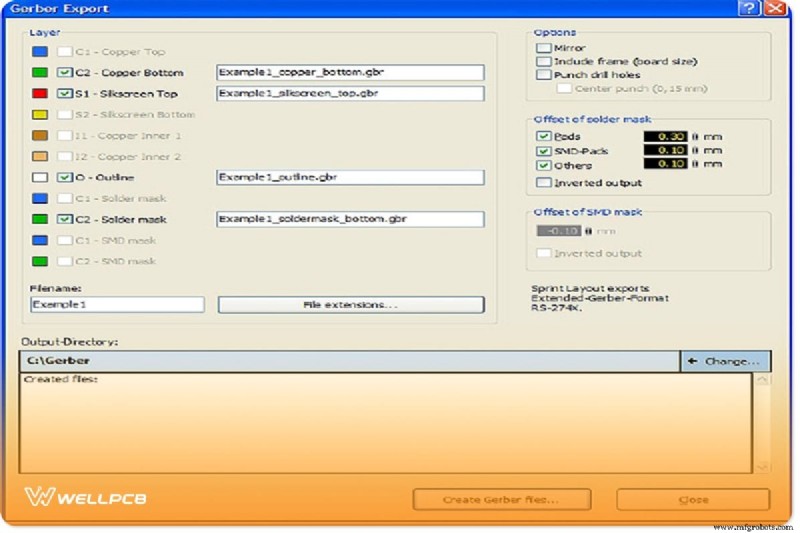

ガーバーエクスポート (RS-274X)
すべてのレイヤー (銅、はんだマスク、シルクスクリーン) の標準ガーバー ファイルを生成します。プロの製造には不可欠です。

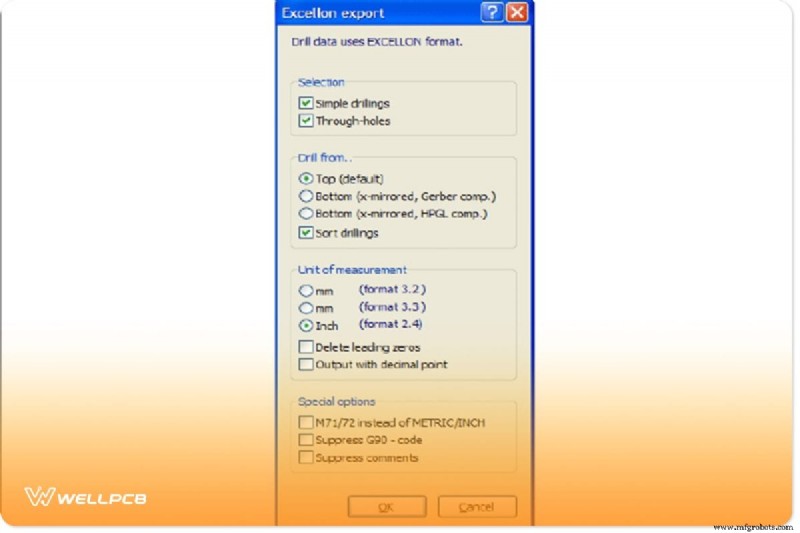

Excellon-Export
CNC 穴あけ用の直径と座標を含むドリル データ。

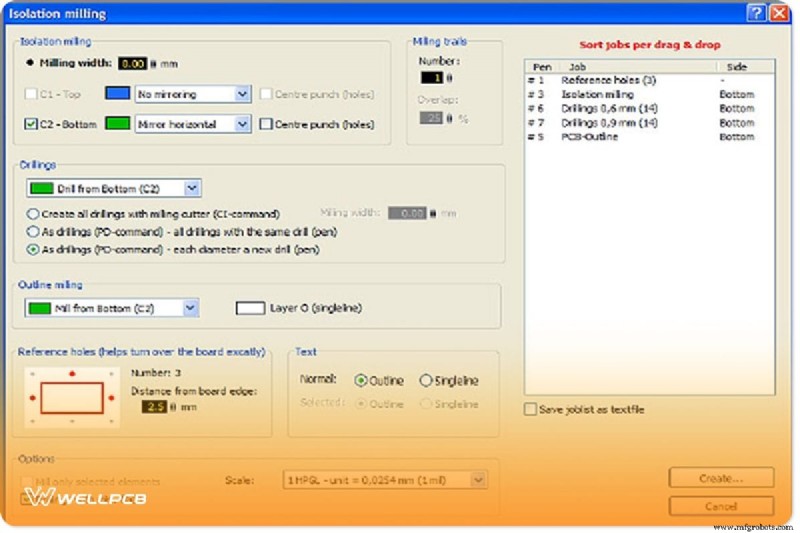

分離ミリング (HPGL)
トラックの CNC フライス加工、絶縁、穴あけ、基板外形用の統合プロット ファイル。
はじめに – チュートリアルの概要
完全な PCB レイアウトを作成してエクスポートするには、次の手順に従ってください。
<オル>重要なヒント:鏡を避ける オプション。ファインピッチ部品の場合は、はんだマスクのクリアランスを 0.5mm (50µm) に設定します。ドリル データの単位は 2.4 インチにしてください。
プロフェッショナルの視点
Sprint‑Layout は、クリーンな UI、ホットキーのカスタマイズ、家庭用 PCB 製造用のプリンターを調整できる専用ビューアを備えた堅牢な CAD エクスペリエンスを提供します。統合された回路図エディタ (sPlan) や高度な自動配線はありませんが、そのシンプルさと安定性により、速度と信頼性を重視する設計者にとって最高の選択肢となります。
sPlan について詳しくは、Abacom sPlan をご覧ください。 .
結論
自宅でプロトタイプを作成している場合でも、量産基板を製造している場合でも、Sprint‑Layout は最新の PCB 製造に必要なツールと輸出の柔軟性を提供します。バージョン 6.0 の新機能を試して、今すぐ次のプロジェクトを始めてください。
