インサート成形:包括的なプロセス ガイドと設計のベスト プラクティス

現代のメーカーは、プラスチックと金属またはその他の互換性のある材料を組み合わせて、より軽量で耐摩耗性が高く、より強力な部品を製造することが増えています。 プラスチック射出成形の洗練された形式であるインサート成形により、エンジニアは金属またはその他のインサートをプラスチック マトリックスに埋め込むことができ、優れた引張強度と軽量化を備えた製品が得られます。

高品質の部品を実現するには、インサート成形のワークフロー、その利点、およびその制限事項を理解することが不可欠です。 この記事では、インサート成形の定義の概要を説明し、その利点と制約について説明し、典型的なアプリケーションを紹介し、実装を成功させるための実践的なヒントを提供します。

インサート成形とは何ですか?

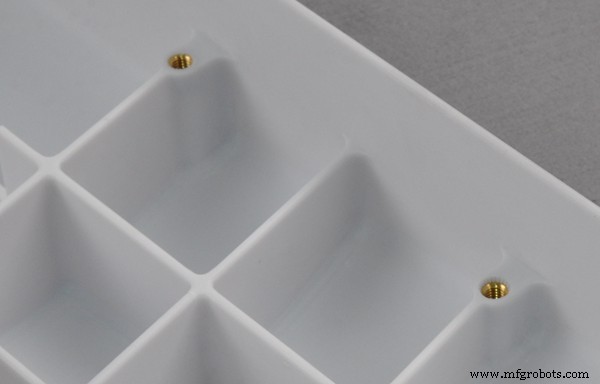

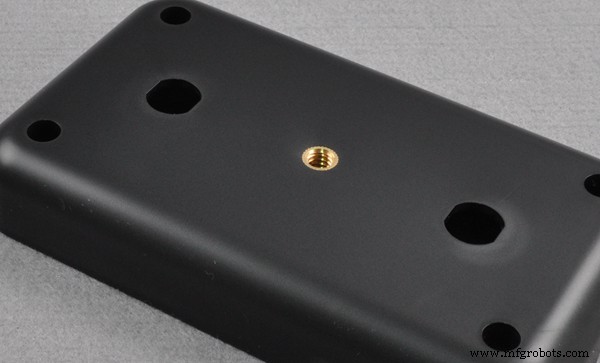

インサート成形は、溶融プラスチックを射出する前に金型キャビティに金属またはその他のインサートを配置するプラスチック射出成形技術です。 プラスチックは高圧下でインサートを取り囲み、冷えるにつれてインサートが結合して単一の固体コンポーネントになります。

金属インサートはプラスチック内に一体化されたままであるため、得られる部品は強度と軽量の両方を備えています。 このプロセスは、その互換性と効率性のおかげで、多くの業界で広く採用されています。

一般的なインサート成形材料

インサート成形は、機械的、電気的、加工特性を考慮して選択された、幅広いポリマー、熱硬化性樹脂、エラストマーと互換性があります。

• 熱可塑性プラスチック: ポリプロピレン (PP)、ナイロン (PA)、ポリカーボネート (PC)、ABS、ポリエチレン (PE)、アセタール
• 熱硬化性樹脂: ポリエステル、エポキシ、メラミン-ホルムアルデヒド、尿素-ホルムアルデヒド
• エラストマー: ポリウレタン、天然ゴム

プラスチックインサート成形プロセスの手順

インサート成形の核心は従来の射出成形を反映していますが、コンポーネントを挿入する追加ステップによりワークフローが変わります。 プロセスは次のように展開されます。

1.選択したインサートを金型にロードします

金型設計時にインサートを慎重に位置決めすることで、サイクル全体を通じてインサートが正しい方向に保たれることが保証されます。 一般的なロード方法は 2 つあります:

インサートを金型にロードする 2 つの方法

自動挿入: ロボットまたは自動システムが高精度でインサートを配置するため、より迅速な納期と一貫した再現性が可能になり、大量生産に最適です。

手動挿入: 手作業によるローディングは少量生産に適しており、オペレーターが各インサートを検査して調整できるため、工具コストは削減されますが、精度は低下します。

2.溶けたプラスチックを金型に射出する

射出ユニットは、溶融プラスチックを高圧でキャビティに送り込み、材料がインサートを包み込み、閉じ込められた空気を通気口から排出します。 これにより、均一で欠陥のない接合が保証されます。

3.金型を開け、冷却後に成形品を取り出します

プラスチックが固まったら、保持圧力を維持することで収縮が緩和され、逆流が防止されます。 その後、金型が開き、インサート成形された部品が取り出されます。

4.成形品をスプルーから分離する

キャビティに材料を供給するスプルーは、損傷を避けるために慎重に完成部品からトリミングされます。

5.成形後の操作

一般的な後処理ステップにより、寸法精度と表面品質が向上します。

• バリ取り: 余分な素材を除去して、正確なジオメトリを復元します。
• 熱処理: ポリマーの変形点より 10～20°C 低い温度を繰り返して内部応力を緩和する
• 湿度制御: 寸法を安定させ、酸化を防ぐために部品を 80～100 °C の水に浸します。

インサート射出成形の設計上の考慮事項

インサート成形には多くの利点がありますが、特有の設計上の課題もあります。 最適な結果を得るには、次の要素を考慮してください。

コスト/予算を検討する

コスト分析には、インサートの購入、金型のセットアップ、オペレーターの労力を含める必要があります。 通常、インサートを追加するとユニットあたりのコストが増加します。パフォーマンスの向上と予算の制約のバランスをとることが重要です。

選択したインサートのプロパティを確認する

インサート材料は、成形時の高温と圧力に耐える必要があります。 材料の組成、寸法、表面仕上げを評価して、互換性と堅牢な接合を確保します。

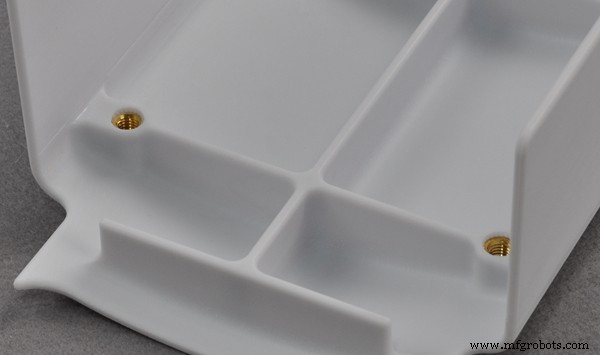

場所を挿入

インサートの配置により、使用中にインサートが受ける力が決まります。 荷重が最大になる場所に配置し、サポート用に十分なプラスチックの量を確保することが重要です。

金属インサート間の狭い隙間

隣接するインサート間のクリアランスを最小限に保つことで、完全な塑性流動と強固な結合が促進され、ボイドが防止され、構造の完全性が強化されます。

適切な素材を選択してください

プラスチックとインサートの材質を一致させることが重要です。 一般的な組み合わせには、プラスチックにはナイロン、ABS、PC、ポリエチレン、金属インサートには真鍮またはスチールが含まれます。

適切な型を使用する

適切に設計された金型により、均一なプラスチックの流れと確実なインサートの配置が保証されます。 角を丸くすることで応力集中を回避し、部品に欠陥が生じないようにすることができます。

インサート成形のメリットとデメリット

インサート成形には、いくつかの戦略的利点があります。

• 成形時にインサートを一体化することで、組み立て時間と人件費を削減します。
• 強度を維持または向上させながら、製品の重量を軽量化します。
• デザイナーが素材と形状をより自由に組み合わせられるようになります
• 金属補強により機械的性能を向上させる

ただし、次のようなトレードオフを考慮する必要があります。

• 設計とツールはより複雑でコストがかかります。
• インサートとプラスチックの間の熱膨張差により、応力や歪みが発生する可能性があります。
• インサートの配置が不正確だと、欠陥が生じる可能性があります。
• 各サイクルの前にインサートを配置する必要があるため、サイクル時間が増加します。

インサート成形部品の用途

インサート成形コンポーネントは、さまざまな分野で使用されています。

自動車

自動車メーカーは、重金属部品を、ネジ留め具、ギア、電気センサーなどの軽量のインサート成形コンポーネントに置き換えて、燃費と耐久性を向上させています。

家庭用電化製品

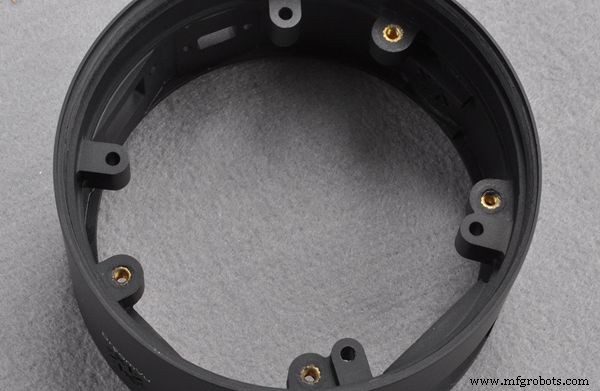

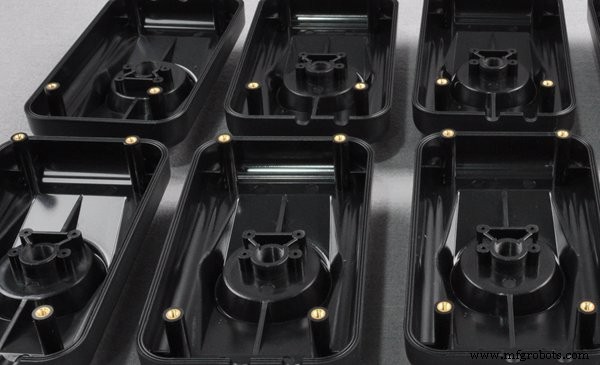

メーカーは、プラスチック ハウジング内にコネクタ、ノブ、配線を埋め込むことで留め具やはんだ付けを不要にし、組み立てを簡素化し、コストを削減します。

医療機器

インサート成形により、コストを低く抑えながら、滅菌可能な高精度部品（歯科用器具、チューブ、筐体、手術器具）の製造が容易になります。

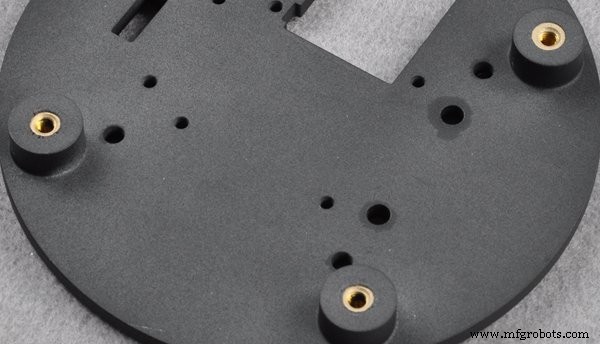

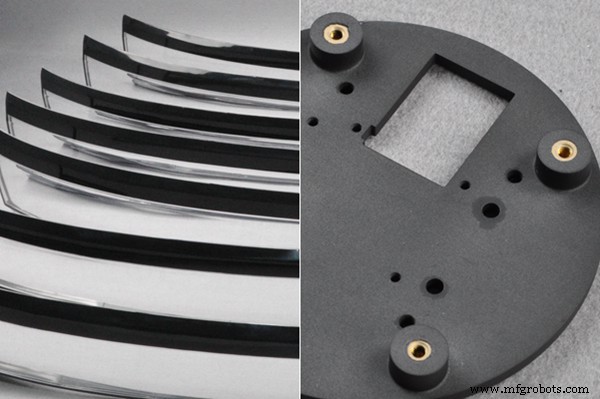

インサート成形とオーバーモールディング

どちらのテクニックも 2 つのマテリアルを統合しますが、根本的に異なります。

インサート成形: 予備成形インサートを取り囲むシングルショットプロセスにより、速度と材料の節約が実現します。

オーバーモールディング: 二次材料（多くの場合ゴムのようなもの）が一次プラスチックをコーティングするツーショット プロセスで、高コストでクッション性や美観を追加します。

インサート成形およびオーバーモールディングの専門家と提携

WayKen は、迅速で信頼性の高いインサートモールドおよびオーバーモールド ソリューションを提供します。 当社の経験豊富な成形業者、エンジニア、QA スペシャリストが、各部品がお客様の仕様を正確に満たしていることを確認します。

結論

インサート成形は依然として現代製造の基礎であり、金属とプラスチックを融合したコスト効率の高い高性能部品を実現します。 設計のベスト プラクティスに従い、専門パートナーを活用することで、この多用途なプロセスの可能性を最大限に引き出すことができます。

よくある質問

射出成形においてインサートが重要なのはなぜですか?

プラスチック マトリックスに高性能金属元素を追加することで、強度と耐久性が向上します。

インサート射出成形は大型部品にも対応していますか?

小型から中型のコンポーネントに優れています。大きなパーツでは、工具や配置に課題が生じます。

インサート射出成形で使用される一般的なインサートは何ですか?

一般的なインサートには、金属ファスナー、電気コネクタ、スイッチ、ボタン、補助プラスチック片などがあります。
