Arduinoコントロールセンター

コンポーネントと消耗品

IRF6201 N-FET
ロードスイッチのデータシートリンク-これはどこでも購入できます
× 1
IRF9310 P-FET
サプライスイッチのデータシートリンク-これはどこでも購入できます
× 1
8AソリッドステートACロードリレー
× 1
NPNトランジスタ
電源P-FETのスイッチをオンにする場合
× 1
0.1Aリセット可能なPTCを保持
Arduino電源の保護
× 1
2.2Aリセット可能なPTCを保持
テスト電流の保護
× 1
ショットキーダイオード1206SMA 60V / 2A
× 2
RTCモジュール
データロギング用のリアルタイムクロック-オプション
× 1
SparkFun Arduino Pro Mini 328-5V / 16MHz
操作の頭脳-3.3Vパーツも使用できます
× 1
Adafruitハイサイド電流モニター
正確なハイサイド電流および電圧監視用-オプション
× 1
0.96 "OLEDディスプレイ-SPI
Adafruitパーツを使用できますが、レイアウトを少し変更する必要があります
× 1
OSHパークカスタム製作PCB
カスタムPCBデザイン-OSHParkからの注文-3つで$ 30-オープンハードウェア!
× 1
0.1オームの電力抵抗器
注:この抵抗は、電流または電圧の分解能に制限を設定します。これは1Wの部品であるため、この抵抗を使用すると3.16Aに制限されますが、電圧の分解能は良好になります。より多くの電流を流したい場合は、より低い抵抗値を選択してください。
× 1

このプロジェクトについて

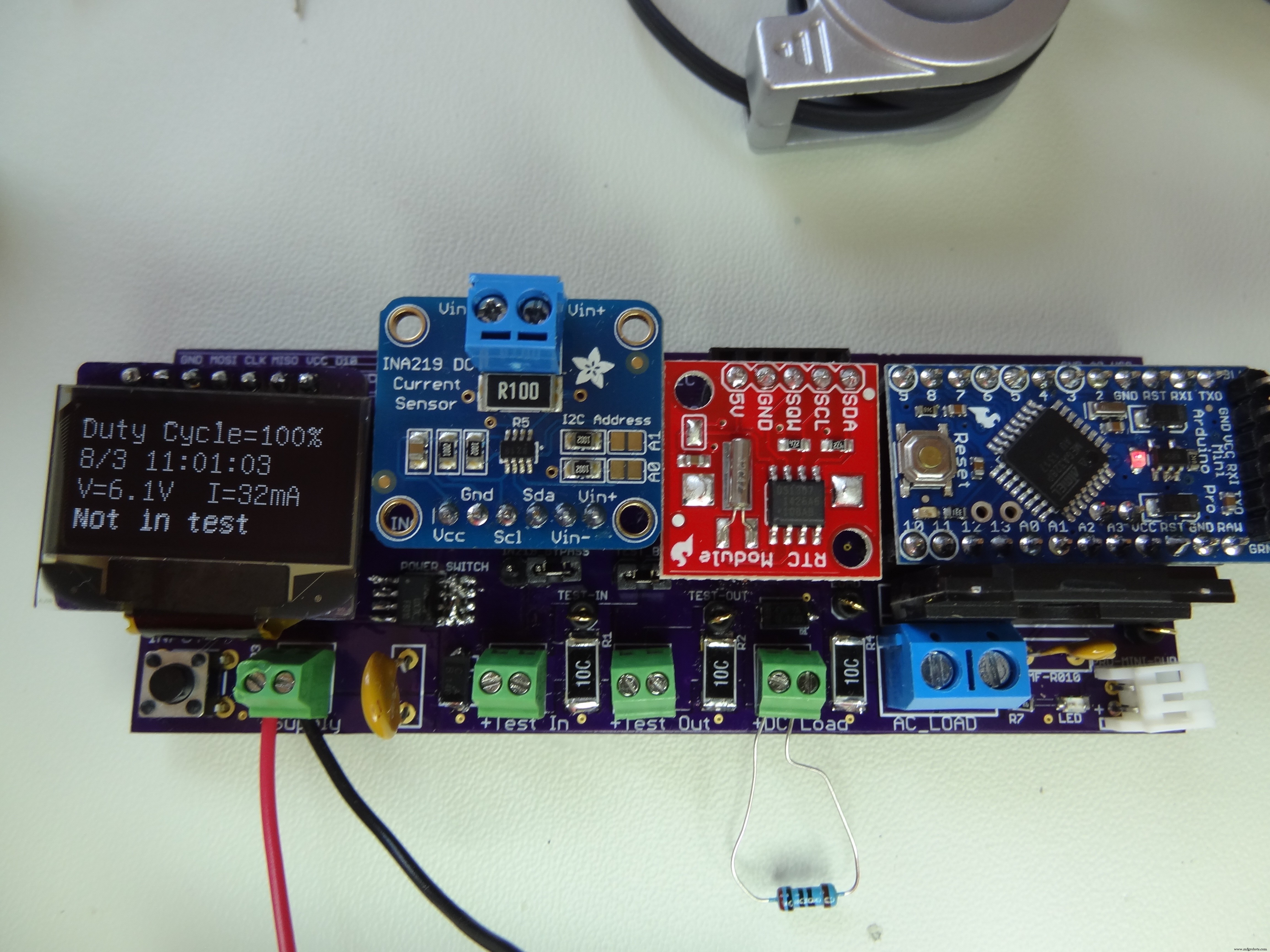

このプロジェクトは、定期的に遭遇する一般的な制御、測定、自動化のタスクを処理するために作成しました。多くのプロジェクトをサポートするように構成できるように、設計を可能な限りモジュール化して柔軟にするようにしました。これは、このプロジェクトの3回目の主要な改訂であり、共有するのに十分な最初の改訂です。

<図>

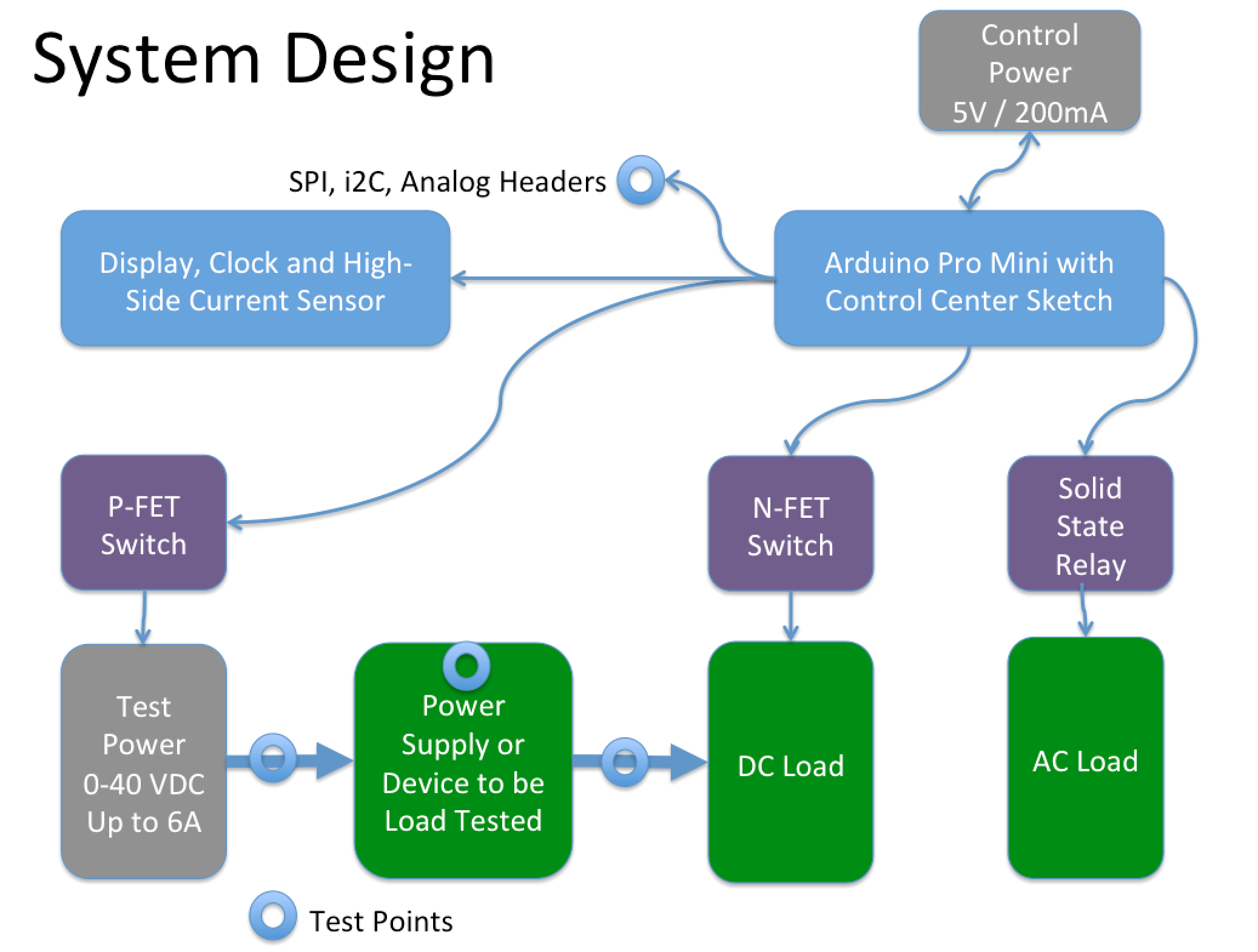

ボードはDC電源とAC電源の両方を制御できます。 DC側では、最大40Vと6Aを処理できるようにボードを設計し、電源と負荷を個別に制御できます。 DC負荷は、抵抗性または誘導性のいずれかになります。 Arduinoはボード上のすべての要素を制御し、アナログ入力で直接測定することも、AdafruitHigh-Side電圧および電流センサーを使用して測定することもできます。完全を期すために、ソリッドステートリレーを備えたACコントロールを追加しましたが、どのように使用するかはわかりません。

これが私がこのボードを使用している1つのシナリオです-IOTデバイスのバッテリー消耗テスト。手順は次のとおりです。

  1. バッテリーをソースコネクタに接続します
  2. IOTデバイスの電源をテストコネクタに接続します
  3. 「最悪の場合」の負荷を負荷コネクタに追加します
  4. TMP-36温度プローブをコンバーターチップとアナログヘッダーにテープで固定します
  5. PWMを使用してArduinoに負荷プロファイルをプログラムします(送信、アウェイク、アスリープ)
  6. Arduinoのロギング電圧、電流、温度を使用してテストを実行します
  7. 重要なことに、Arduinoは設定されたパフォーマンス/安全ルールに基づいてテストを終了できます

次のような他のクールな使用法を想像できます:

<図>
  • リモートコントロールを可能にするWiFiまたはBluetoothモジュールを接続する
  • テストが完了したら、AC電源をオフにします
  • ロードFETを使用してACまたはDCモーターを制御する
  • 3.3Vロジックデバイスで使用できます。5VProMiniを3.3Vに交換するだけです。
  • 新しい電源装置の自動テストにより、設計仕様を満たしていることを確認します

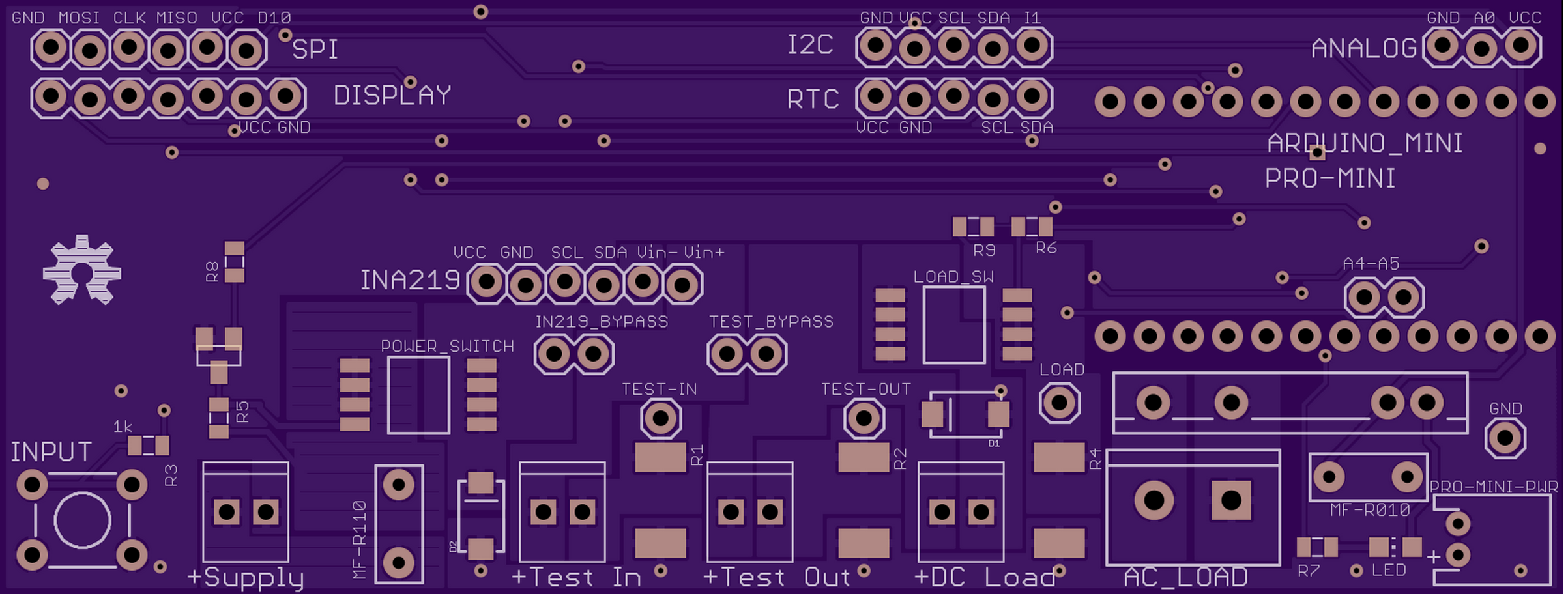

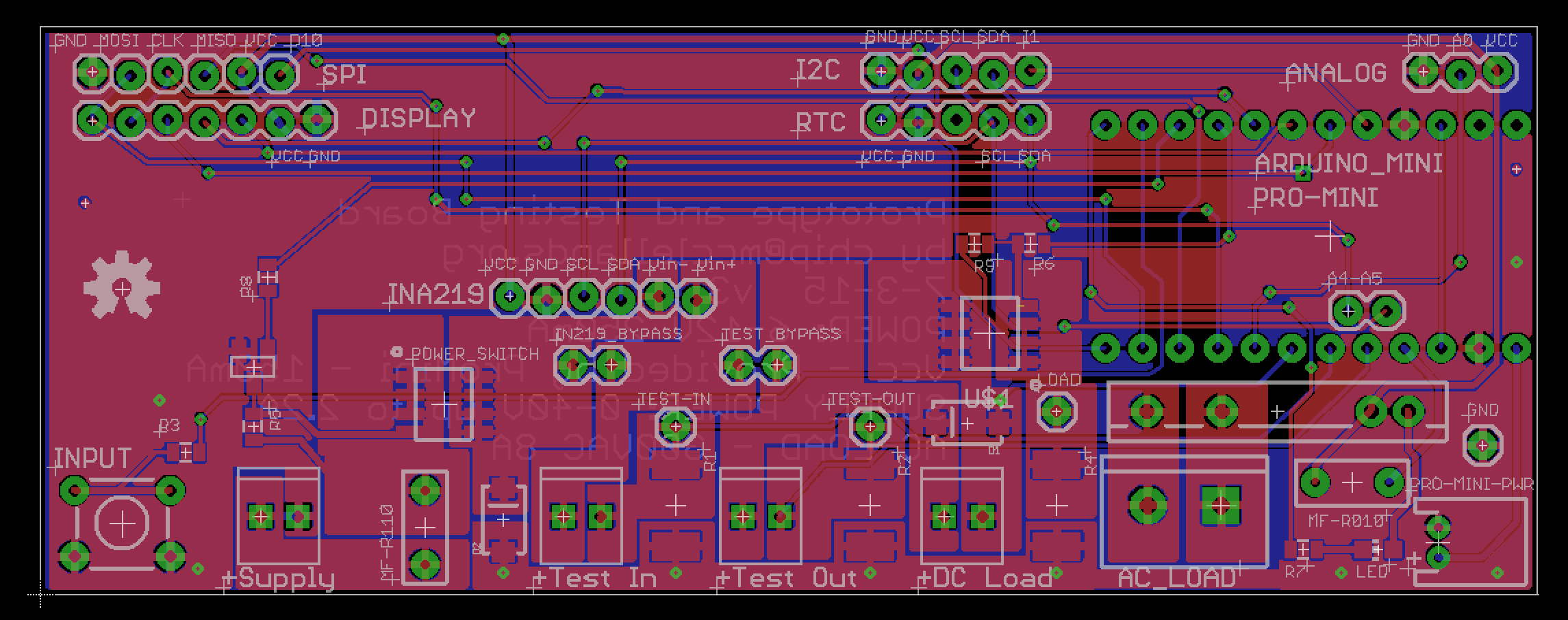

アップロードしたEAGLEファイルを使用してボードをカスタマイズするか、OSHParkに注文できます。

<図> <図>


コード

サンプルコード-Githubリポジトリ
このスケッチでは、テストポイント間に接続されたDC-DCコンバーターをテストしています。 TMP-36温度センサーをコンバーターチップに接着し、単一セルのLiPolyバッテリーをソースとして使用しました。次に、負荷PWMが0から100%に徐々に増加しますhttps://github.com/chipmc/Battery_Rundown_Test

カスタムパーツとエンクロージャー

Tester%20Board%20v3a.sch Tester%20Board%20v3a.brd

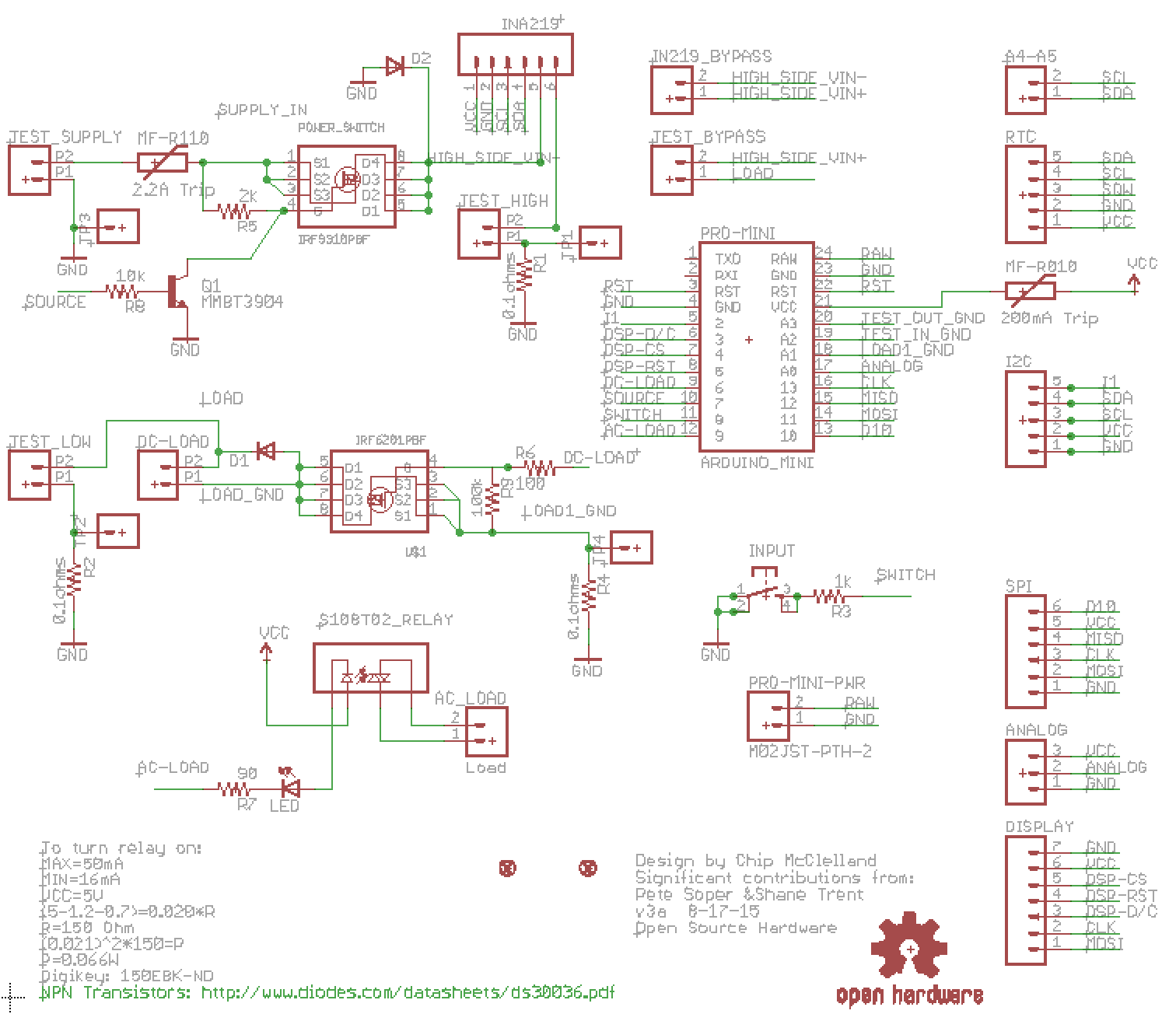

回路図

オッシュパーク
  • PCBを注文する
  • BRDファイルをダウンロード
  • OSHパークでプロジェクトを表示
  • OSHパーク経由
すべての部品がどのように接続されているかを示します
