FET テスト:仕組みと必要な場合

FETは回路において非常に重要です。しかし、回路に欠陥のある FET を取り付けるのは簡単で、望ましくない結果につながります。幸いなことに、私たちはこの問題に対する答えを知っています。必要なのは FET テストです。

FET は一般に、出力抵抗が低く、入力抵抗が高いため、さまざまな回路で増幅器として機能します。

さらに、欠陥のあるコンポーネントの取り付けを避けるために、取り付ける前に FET をテストすることが不可欠です。

そこで、この記事では、FET、JFET、MOSFET をテストする方法と、簡単な MOSFET テスター ジグ回路を構築する方法を紹介します。

準備はできたか？早速始めましょう。

FET のテスト方法

継続的な電力供給と長時間の動作を伴う電源ユニットおよび回路の FET は、故障し、動作中の回路に障害が発生する可能性があります。そのため、コースを修復するための最初のステップになる可能性があるため、このトランジスタをテストすることが不可欠です。

マルチメーターで FET をテストする方法

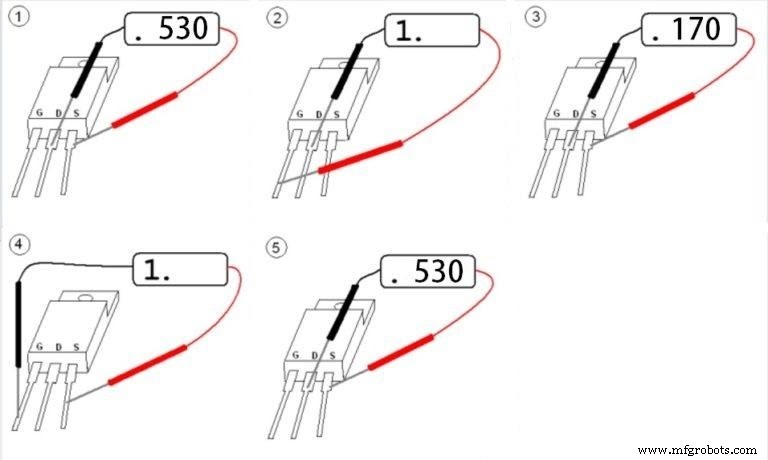

マルチメーターで FET を適切にテストするには、以下に示す図と手順に従ってください。

出典:ウィキメディア コモンズ

手順

まず、マルチメータの黒いプローブをドレイン ピン (D) に接続し、赤いプローブをソース ピン (S) に接続します。次のダイオードの遷移値が表示されます。このことを心に留めておいてください。

次に、赤いプローブをシャッター ピン (G) に移動して、電界効果トランジスタを部分的に開くことができるようにします。これが完了したら、赤色の検査を S に戻します。FET が部分的に開いているため、わずかに小さい遷移値が表示されるはずです。

ここで、FET を閉じるために、黒いプローブを D から G に動かします。次に戻すと、遷移値が最初の値と同じになるはずです。したがって、トランジスタは完全に閉じています。

また、アクティブ FET シャッター (G) の抵抗は無限大に等しくなければなりません。

注:手順はトランジスタの n チャネル フィールド用です。 p チャネル領域をテストする場合 、ポリシーは同じです。ただし、プローブの極性を変更する必要があります。 n チャネルの場合、黒の検査は肯定的なターミナルであり、赤の検索は否定的なターミナルです。

FET に接続された小さな回路を使用してテストすることもできます。高速で正確な結果が得られますが、マルチメーターがあれば必要ありません。ただし、回路をいじりたい場合は、この方法を試すことができます。

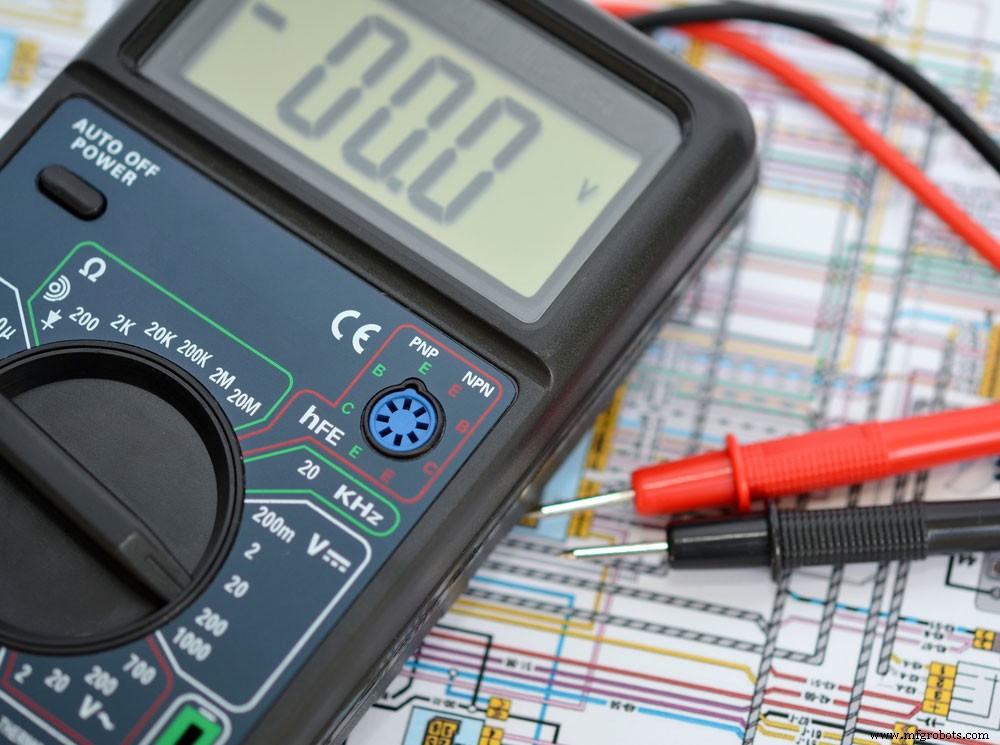

デジタル マルチメーター

JFET のテスト方法

JFETトランジスタのテストに使用できる2つの方法について説明します。これらの方法には、コンポーネント テスターに​​よる JFET のテストと、マルチメーターによる JFET のテストが含まれます。

コンポーネント テスターで JFET をテストする方法

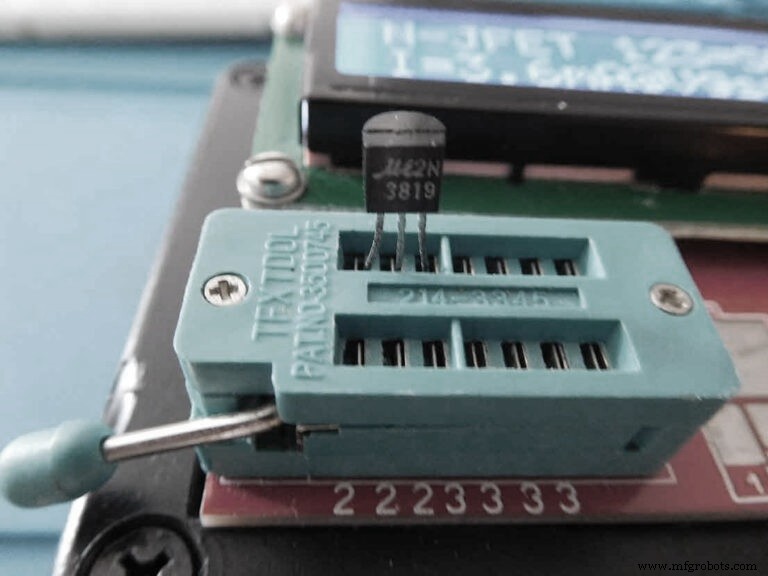

コンポーネント テスター

この方法は、マルチメーターを使用するよりも簡単で、その結果は正確かつ迅速です。これを行うには、まず回路から JFET のはんだを外し、コンポーネント テスターに​​接続します。次に、レバーを使用して JFET を接続し、保持します。最後に、ボタンを押します。とても簡単です。

したがって、動作中の JFET がある場合、コンポーネント テスターはそれを表示し、トランジスタのピンに関する追加情報を表示します。

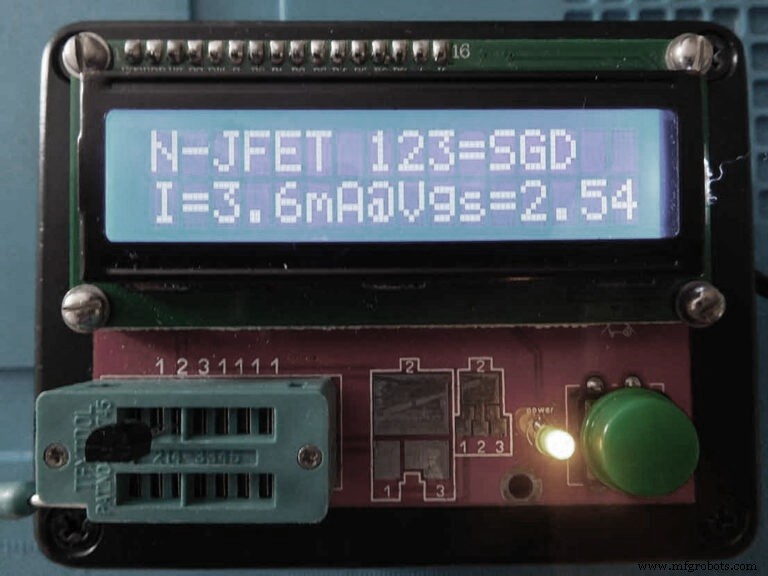

JFET テスト結果

マルチメーターで JFET をテストする方法

マルチメーターだけを使用しても、必要な正確なテスト結果は得られません。したがって、マルチメーターで JFET を徹底的にテストするには、デバイスのオン/オフを切り替える小さな回路を作成する必要があります。したがって、オンとオフの両方のモードを測定できます。

また、ピンを知っておく必要があります。言い換えれば、ゲート、ドレイン、およびソースがどの脚であるかを知っておく必要があります。

JFET ピン配列

さらに、JFET は、回路に接続されていない場合でもオンのままにすることができます。そのため、トランジスタをテストする前に、トランジスタがオフ モードであることを確認してください。

JFETがオフになっていることを確認したら、マルチメーターを使用してトランジスタの抵抗を測定できます.測定値が正確になるように、デバイスを低オーム範囲に設定してください。

最後に、100 ～ 130 オームの範囲内に何かが表示されるはずです。しかし、これは実際のトランジスタに依存します。

ただし、読み取り値が高い場合、または JFET が導通していない場合は、トランジスタに欠陥があります。

注:JFET を に接続できます ブレッドボード また、見込み客を結び付けて作業を容易にします。

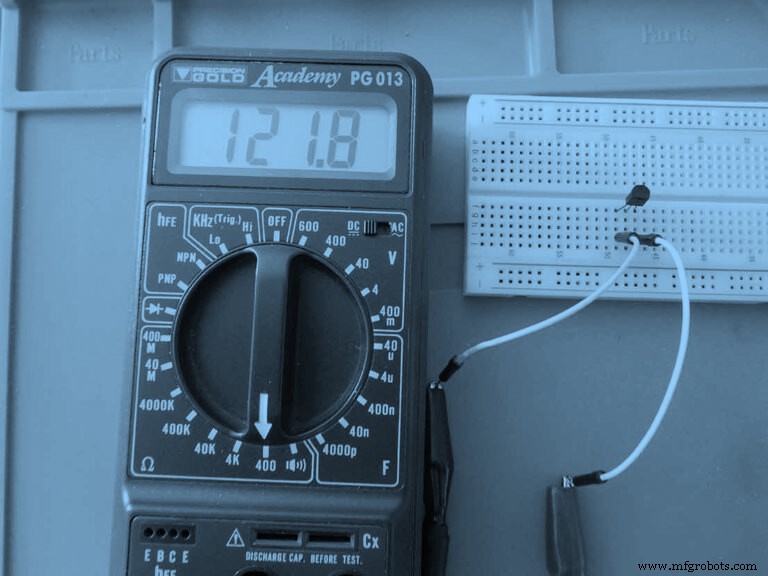

マルチメーターによる JFET テスト

MOSFET のテスト方法

回路に取り付ける前に、MOSFET を常にテストする必要があります。また、欠陥のあるパワー MOSFET を取り付けると、コースに悪影響を与える可能性があります。したがって、MOSFET のテストについて詳しく知りたい場合は、ここで読むことができます。

N チャネル MOSFET

単純な MOSFET テスター ジグ回路

学生や技術者は、MOSFET テスターを広く使用して、トランジスタ、ソリッド ステート ダイオード、そしてもちろん MOSFET を測定しました。この回路を使用すると、トランジスタまたはダイオードが動作しているかどうかがわかります。ただし、このテスターから測定したものの電気的パラメーターは得られません。

それはさておき、この回路に必要なコンポーネントは次のとおりです:

• NE555 タイマー IC (1)
• BC547 トランジスタ (1)
• 10 uF コンデンサ (1)
• 9V DC バッテリー (1)
• 33k および 220 オームの抵抗器 (5)
• バッテリー クリップ (1)
• 1N4007 ダイオード (1)
• メス ヘッダー ピン (3)
• 45W-65W のはんだごてとワイヤー (1)
• 5mm、3.5V LED (2)
• ベロボード (1)
• ジャンパー線

ジャンパー線

従うべき手順

まず、Veroboard を取り、NE555 タイマーをはんだ付けします。その後、ピン 2 とピン 3 の間に 33k オームの抵抗を 1 つ接続し、Veroboard のヘッダー ピンを接続します。また、はんだ付けもお忘れなく。

次に、ピン 3 とピン 8 の間に 220 オームの抵抗を接続し、一方の 1N4007 ダイオードのカソードを他方のアノード ピンにクリックします。また、メス ヘッダー ピン (コレクター) を取り、1 つの陽極と陰極の接合部を最初の接合部にはんだ付けし、もう一方の角を 220 オームの抵抗器に接続します。

同じアノードからカソードへの接続を LED で繰り返し、別のメス ヘッダー ピン (エミッター) に接続します。また、ダイオード ペアのカソード ジャンクションにアノードへのもう一方のジャンクションを接続します。

また、ダイオード ジャンクション (アノード - カソード) とベース メス ヘッダー ピンの間に 220 オームの抵抗を接続します。次に、10 uF コンデンサの正のピンをピン 2 と 6 でクリックし、負のピンを回路の GND にクリックします。これに続いて、メス ヘッダー エミッタ、メス ヘッダー ベース、ピン 3 の間に 220 オームの抵抗を接続します。

最後に、バッテリー クリップをピン 4 と 8 に接続し、9V バッテリーで回路をオンにします。

まとめ

回路で使用する前に、FET、JFET、および MOSFET をテストすることがいかに重要であるかを説明しました。お粗末なトランジスタをコースに追加すると、回路に多くの損傷を与える可能性があります。

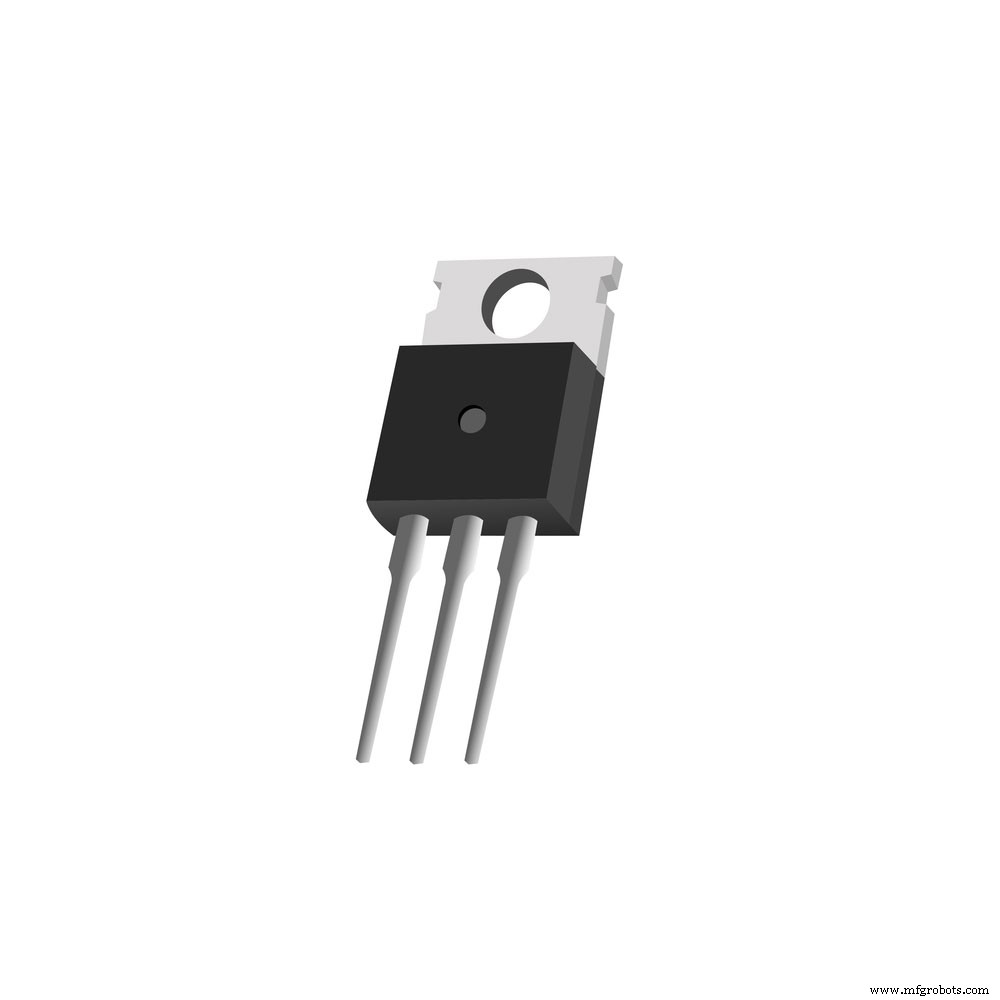

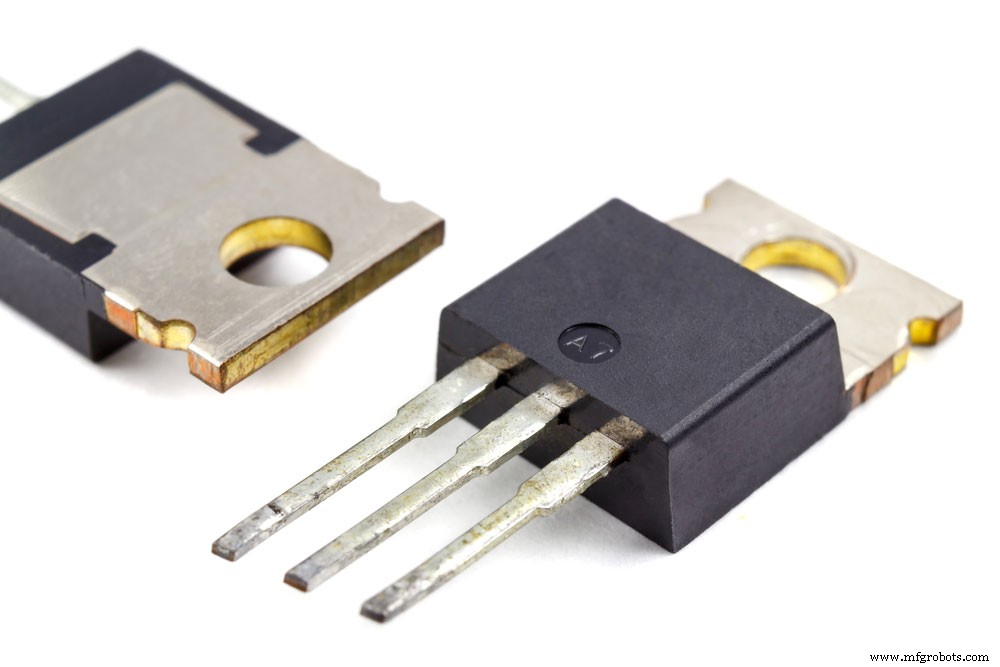

パワートランジスタ

この記事をまとめる前に、FET をテストする際に知っておくべきヒントがいくつかあります。まず、マルチメータのさまざまな抵抗をチェックして、余分な回路が必要ないことを確認します。ゲートからソースへの JFET の場合、マルチメーターが両方のプローブで低い抵抗を示している場合、それはあまり正確ではありません。

最後に、ドレインからソースまでの MOSFET の測定値には無限の抵抗が必要であり、抵抗が低い場合は MOSFET が故障していることを意味します。何か質問がある？お問い合わせください。最短時間で対応いたします。ぜひお役立てください。
