DIY LED ドライバー:必要な理由とその作り方

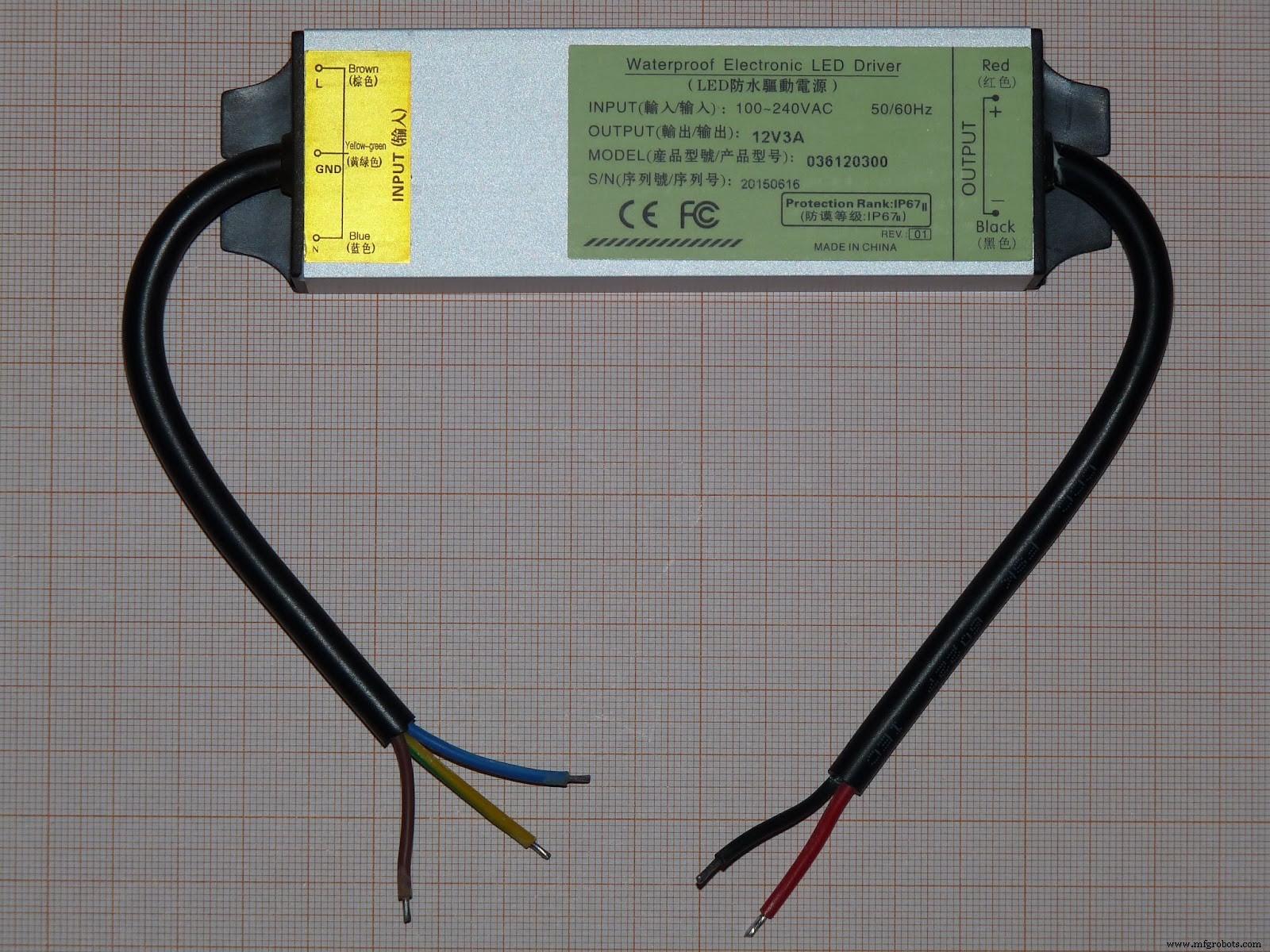

LED ドライバー

ソース;ウィキメディア コモンズ

DIY LED ドライバーは必要ですか?この質問に対する答えは、要件によって異なります。ただし、直流、高電圧、最大入力電圧、または AC を低電圧に補正する場合は、このデバイスが必要です。

また、電源 LED を現在のドライブの不安定性から保護したい場合は、LED ドライバーが必要です。間違いなく、DIY LED ドライバーを作成できます。ただし、互換性を常に考慮することが重要です。これは、互換性のないドライバーがコンポーネントを損傷したり、障害を引き起こしたりする可能性があるためです.

どうやってそれについて行きますか？この記事では、LED ドライバー、作成前の考慮事項、プロジェクトをビルドするための詳細な手順などについて詳しく説明します。

始めましょう!

LED ドライバとは?

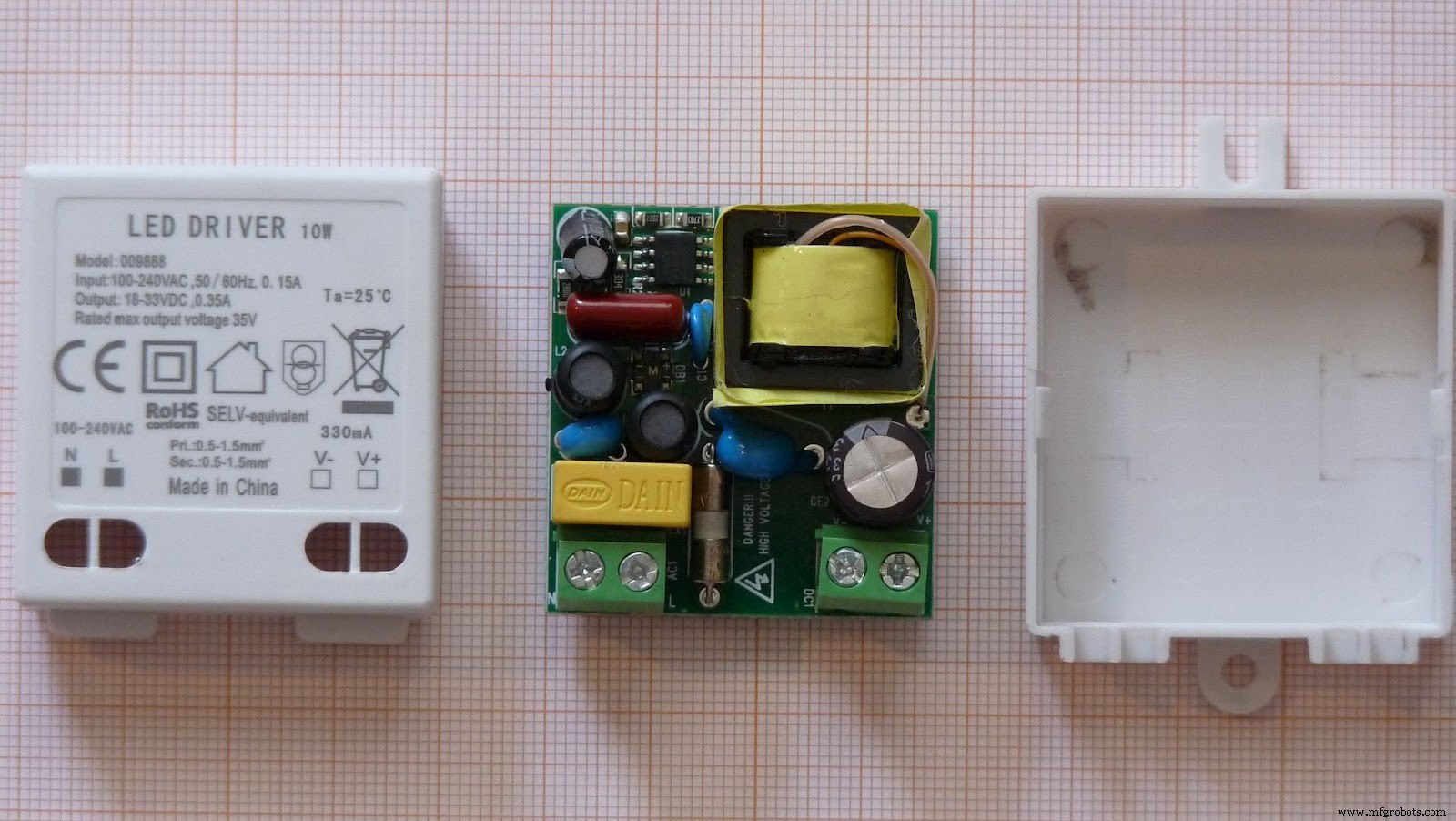

10 ワット LED ドライバ

出典:ウィキメディア コモンズ

LED ドライバは、電源を正確な電圧電流に調整することにより、LED 電圧コンバータを駆動するデバイスです。ほとんどの場合、LED 電流ドライバーは次の入力で構成されます:

• 高電圧電源周波数 AC
• 低電圧AC
• 高周波AC
• 低電圧 DC
• 高電圧 DC

また、このデバイスの出力には、24v 降下時の LED 順方向オーバーヘッド電圧が変化したときに駆動電圧を変更する定電流源が付属しています。

とはいえ、LED 電源の主なコンポーネントは次のとおりです。

• MOSFET (スイッチ コンポーネント)

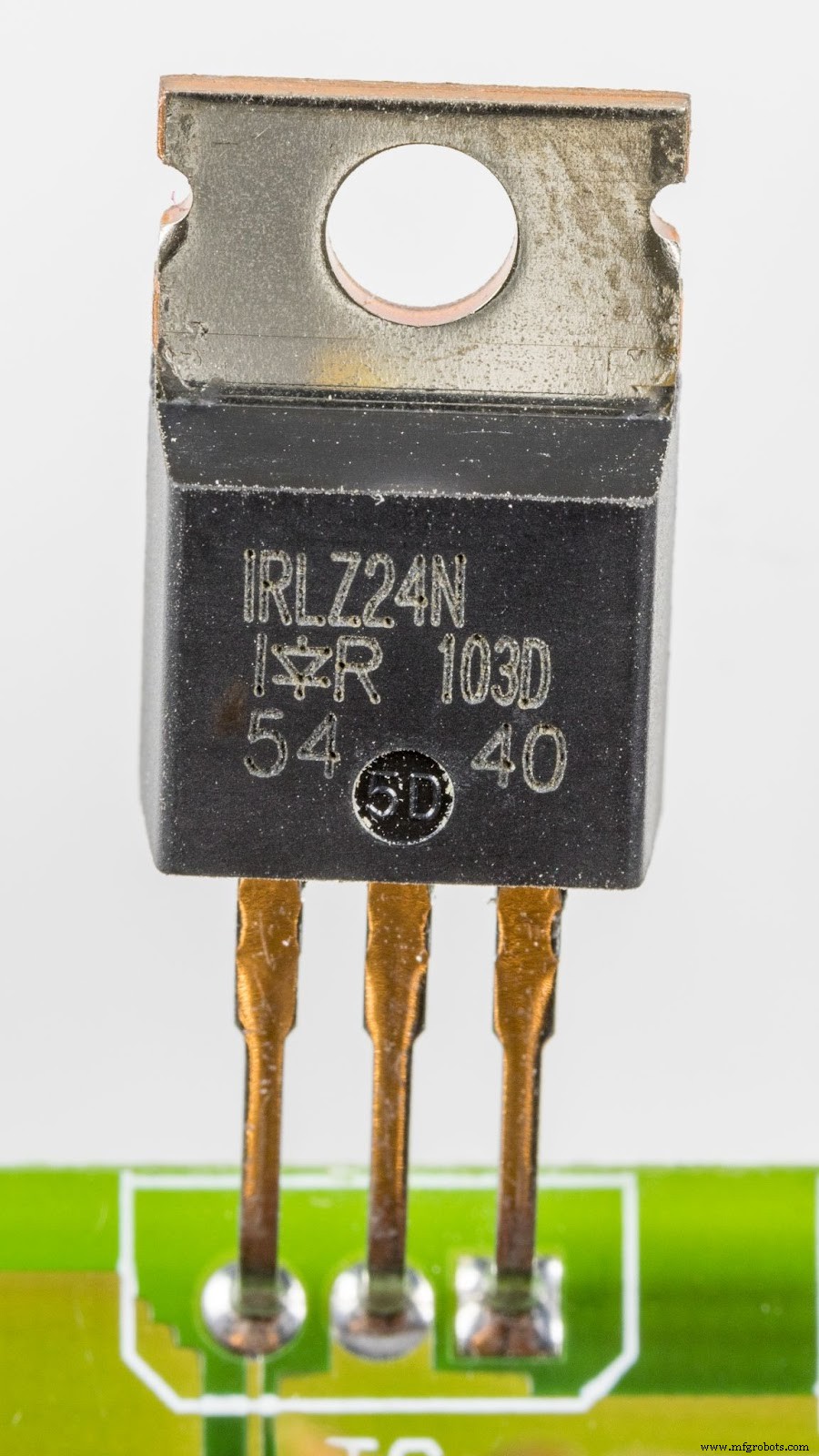

MOSFET スイッチ

出典:ウィキワンド

• 出力フィルタ
• インダクタ

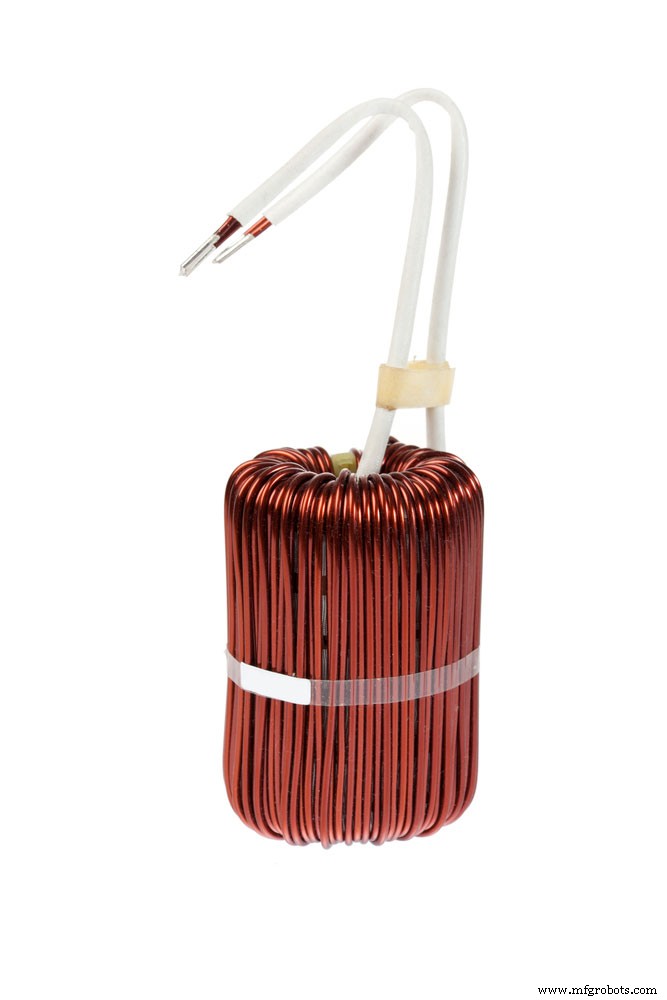

大きなパワー インダクタの拡大

• 入力フィルタ デバイス
• スイッチ コントローラー
• フィードバック抵抗

さらに、さまざまなイベントのニーズに基づいて、LED 開回路保護、入力過電圧保護回路、過電流保護、入力低電圧保護回路、ベース電圧などを備えている必要があります。

LED駆動回路とは？これは、一連の LED の電力を制御するバイアス モードを備えた電気デバイスを指します。

また、LED 回路、ワット LED、または高出力 LED のニーズが変化したときに、電気的特性が温度に応じて調整されるため、一定量の電力を LED に提供することで対応します。

LED ドライバーの種類は何ですか?

各ドライバーの設計は、特別な電気的ニーズ、大規模な電源などで LED を操作するのに役立ちます。そのため、電力の無駄がなく、交換前に古いドライバーの要件に注意する必要があります。とはいえ、LED ドライバーの種類は次のとおりです。

定電圧

このドライバは、固定の最小出力電圧と最大出力電流を必要とする LED の制御に最適です。とはいえ、LED 内の内部定電流ドライバー、単純な抵抗器、または可変抵抗器は、LED モジュール内の電流制限を維持するのに役立ちます。

したがって、LED には約 12V または 24V DC (安定した電流) が必要です。

定電流

一方、このドライバは、一定の出力電流を必要とする LED の制御に役立ち、さまざまな電圧 (出力) とともに優れた利点をもたらします。その結果、デバイスは、LED のワット数に基づいて、異なる電圧で指定された 1 つの出力電流 (mA または A) のみを持ちます。

AC LED ドライバー

AC LED ドライバーは、白熱電球や低電圧ハロゲンを技術的に操作できないデバイスです。つまり、デバイスには最小負荷変圧器がありません。また、LED の低ワット数を認識しないため、従来の変圧器では LED は機能しません。

つまり、通常の変圧器は LED を有線電球として登録しません。それは、LED の電気的負荷がわずかであるためです。したがって、このドライバーを電球と AC から DC に変換する内部ドライバーで使用できます。

結局、ドライバーの仕事は、LED の低いワット数を記録し、電球の必要な電圧 (12VDC 電源または 24V) を下げることです。

LED ドライバを作成する前に考慮すべき事項

DIY LED ドライバーを作成する前に、次の要素に注意することが重要です:

• シンプルなデザイン
• 断熱材
• 費用
• 電圧 (固定出力 LED ストリング電圧および入力電圧範囲)
• コンポーネント数
• 費用
• 力率補正 (AC/DC ドライバーのみ)
• 回路規模

LED ドライバ回路はどのように作成しますか?

LED ドライバ回路

出典:ウィキメディア コモンズ

この LED ドライバ回路の背後にある全体的な考え方は、LED を駆動できる十分な電流があることを示すことです。それを念頭に置いて、このプロジェクトに必要なもののリストを次に示します。

• 4.7V ツェナー ダイオード (1N4732A) (1/4 ワット)
• 390KW 抵抗器 (1/4 ワット)
• 5mm LED (赤拡散)
• ブリッジ整流器 (W10M)
• 25V / 47mF 分極コンデンサ
• 10W レジスター (1/4 ワット)
• 47mF / 25V 分極コンデンサ
• 2.2mF ポリエステル フィルム コンデンサ (225J – 400V)
• 22KW 抵抗器 (5 ワット)
• 4.7mF / 400V 分極コンデンサ
• 10KW 抵抗器 (1/4 ワット)

230V LED ドライバ回路の原理

このデバイスの動作原理は、より少ない電力供給を変換することです。また、AC コンデンサ (X 定格) は、供給を減らすことによって適切な量の電流を提供します。高電圧用に設計されたコンデンサの線間接続もあります。

したがって、AC電圧は回路の他の部分を修正および調整するのに役立ちますが、X定格コンデンサは電流のみを減らします.さらに、ブリッジ整流器は高電圧と低電流の DC を高電圧 DC に変換します。

次に、ツェナー ダイオードは、高電圧 DC を低電圧 DC に変換するのに役立ちます。そして、LEDは低電圧と低電流のDCを受け取ります。

LED ドライバ回路の設計手順

1. X 定格のコンデンサ (2.2mF / 400V) を入手し、主電源に接続します。その間、電源電圧がコンデンサよりも低いことを確認してください。たとえば、400V のコンデンサで 230V AC を使用しました。

2. 390KW を並列に接続します。さらに、コンデンサとの接続により、供給を停止したときに放電できるようにすることが重要です。また、電源とブリッジ整流器の間にヒューズ (10W 抵抗器) があると助かります。

3. W10M を使用して、最大 1.5A の電流を使用できる全波ブリッジ整流器を取得します。次に、極性コンデンサ 4.7mF / 400V を使用して、整流器の出力をフィルタリングします。

4. このステップでは、抵抗器を 22KW (5W) 直列に接続して電流を制限する必要があります。また、ツェナー ダイオード 4.7V (1N4732A) を使用して、ブリッジ整流器の DC 出力を制御します。次に、コンデンサ 47mF / 25V が出力をフィルタリングし、LED に送信します。

最後の言葉

LED ドライバーはエネルギーを節約し、機能を維持し、長期的にはお金を節約できるため、LED ドライバーが必要であることに同意することでしょう。 DIY LED ドライバーの作成は、目標を念頭に置いて適切な材料を使用する限り、楽しいプロジェクトです。

LEDドライバーについてどう思いますか？ LED駆動回路は組めましたか？お気軽にお問い合わせください。
