Pulsonix PCB 設計チュートリアル
Pulsonix は洗練された PCB 設計ツールですが、使いやすいように構築されています。使い慣れた操作環境を提供するために、Microsoft Windows スタイルのグラフィカル ユーザー インターフェイスを中心に作成されています。
Pulsonix の起動

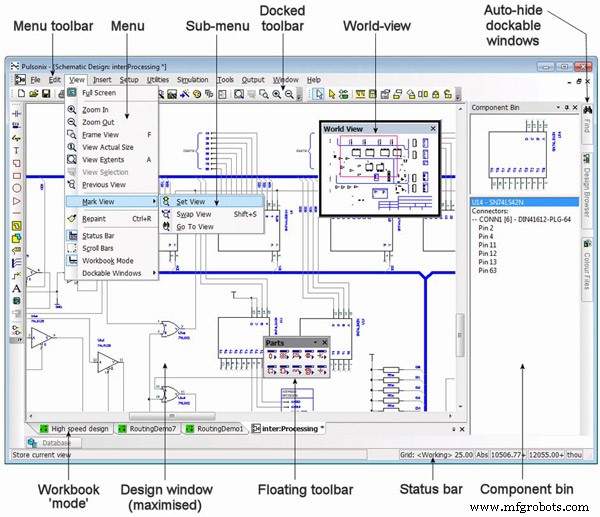

Pulsonix を起動すると、メイン アプリケーション ウィンドウが表示されます。これはマルチ ドキュメント インターフェース (MDI) を操作するため、さまざまな Pulsonix 回路設計タイプの任意の数と組み合わせ、およびライブラリと追加ツールを開くことができます。
一般ユーティリティ
• 元に戻す &やり直し
Pulsonix には、製品を通じて使用するための無制限のマルチレベル Undo および Redo 機能が含まれています。元に戻すを使用して、最後に完了した操作を元に戻すことができます。やり直しは、複数の操作を順番に元に戻すために使用できます。また、操作のさまざまな反復をインタラクティブに試すための便利で柔軟なツールにもなります。
元に戻すおよびやり直しのステップは、設定されたレベルの最大数までしか戻せません。すべての操作が元に戻す/やり直しに使用できるわけではありません。使用できない操作のリストは、オンライン ヘルプの元に戻すの下にリストされています。

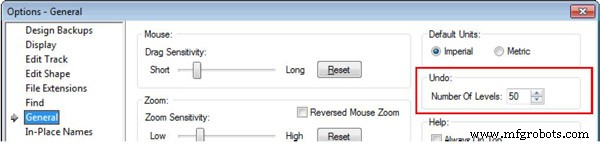

元に戻すレベルの数は、[設定] メニューの [オプション] 機能と [全般] タブで設定します。
•アイテムの移動
Pulsonix でオブジェクトを移動するには 2 つの方法があります。最初の最も広く使用されている方法は、インタラクティブな移動が必要な場合に使用するドラッグ アンド ドロップ方法です。これは、モードを選択せずに使用できるという点でモードレスです。 2 つ目の方法は移動モードです。これは、[編集] ツールバー ボタンおよびコンテキスト メニューからアクセスできます。マウスボタンを押したままアイテムを移動できます。
• ミラー
Schematics 内で、Mirror はシンボル境界ボックスの中心を軸ポイントとして使用してコンポーネントまたはドキュメント シンボルを反転します。 Schematics のテキストはミラーリングできません。

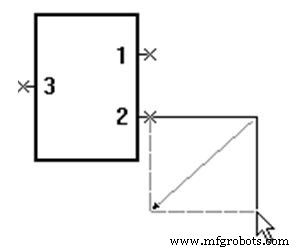

回路図内の接続、バス、シェイプと一緒に使用すると、動的セグメントを反対側の対角点にミラーリングできます。これは任意の 2 つのセグメントに適用されますが、2 つを超えるセグメントまたは 2 つ未満のセグメントには適用されません。
PCB エディタで使用すると、Mirror には 3 つの効果があります。 1 つ目は、完全なコンポーネント、ドキュメンテーション シンボル、およびテキストをデザインの反対側に反転します (別の反対側が利用可能な場合)。表面実装コンポーネント (表面層に表面実装パッドが定義されている) の場合、パッドはデザインの反対側にも自動的にミラーリングされます。 2 番目の効果は、デザイン シェイプ全体で機能し、同じレイヤーのシェイプをミラーリングします。 3 番目のモードは、任意の 2 つの動的セグメントで機能します。

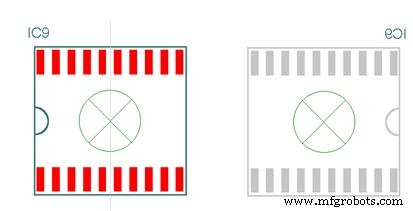

コンポーネントとドキュメント シンボルは、その位置を維持するために、コンポーネントの原点軸を中心にミラーリングされます。以下の図は、コンポーネントが回転後にどのように見えるかを示していますが、わかりやすくするために右に移動しています。ミラー化すると、軸ポイントは実際には一致します。
• アイテムのローテーション
回転は、デザイン内のほとんどのアイテムで使用できます。ショートカットとして
回転ステップは 1/100,000 度まで定義でき、このレベルの精度により、極/放射状グリッドを使用するときにアイテムを正確に回転させることができます。度またはラジアンの精度と回転単位のタイプは、[単位] ダイアログの [角度単位] の下にある [設定] メニューから定義できます。
デザインのセットアップ
• ユニット

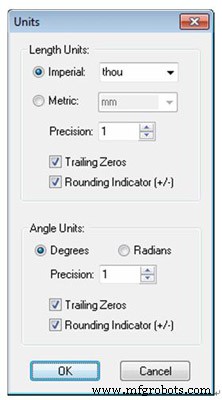

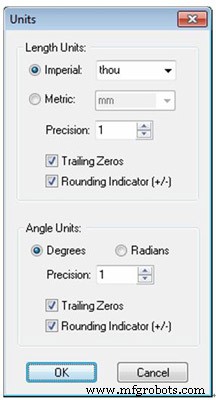

基本的な作業単位は、インペリアルとメートル法の間で変更でき、角度単位はデグレスとラジアンの間で変更できます。これらは、ダイアログに表示され、編集された座標と長さの単位です。 [設定] メニューの [単位] ダイアログを使用して、これらの単位と表示される精度を定義します。
設計単位は、単位精度の設定に関係なく、1/100 ミクロンの精度で内部データベースに保存されます。
• グリッド

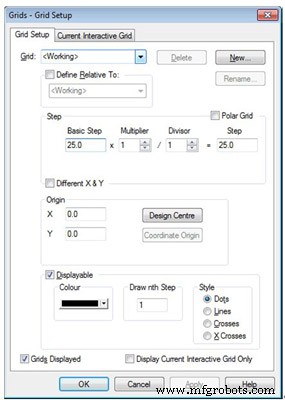

[グリッド] ダイアログでは、デザイン内の任意のグリッドの設定を追加または変更できます。グリッド ダイアログは、[設定] メニューから、または [グリッド ステップ] ダイアログの [グリッド] ボタンを選択して利用できます。
[新規] ボタンを使用して最初に名前を入力すると、独自のグリッドを定義できます。次に、グリッドのステップと乗数 (および必要に応じて分割) を入力する必要があります。乗数と除数のエントリを使用して、丸め誤差の影響を受けない分数グリッドを作成します。 [表示可能] チェック ボックスをオンにして、その可視性を設定することもできます。 [OK] を選択すると、グリッドが保存されて表示されます (ズーム レベルで許可されている場合)。

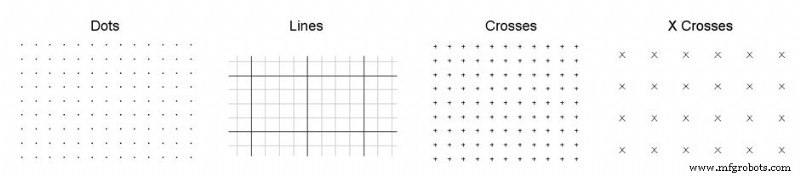

Draw nth Step ボックスを使用して、任意の数のグリッド ステップを描画するようにグリッドの表示を変更できます。これは、グリッドが 10 グリッド ポイントごとにのみ必要な場合に役立ちます。グリッドのスタイルは、ドット、ライン、クロス、X クロスの間で変更することもできます。異なるグリッドを表示するためにそれぞれを組み合わせることもできますが、使用する色は慎重に選択する必要があります。
スケマティック キャプチャ エディタ
Pulsonix 内で新しい回路図を開始するには、いくつかの方法があります:

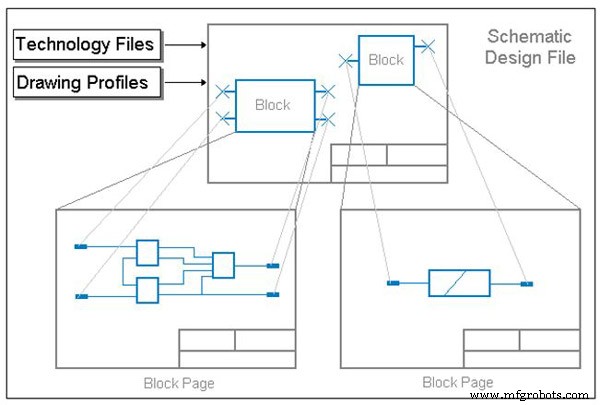

a)。提供されているテクノロジ ファイルおよび/または図面プロファイルから始めます。これは、Pulsonix の設計を開始する際に推奨される方法です。
b)。空の設計、つまりテクノロジ ファイルと図面プロファイルのない状態から始めます。必要に応じて、必要なスタイルなどをデザインに追加できます。
c)。インポート メカニズムを使用して、別のシステムから設計をインポートすることから始めます。回路図がインポートされると、回路図からテクノロジ ファイルを作成し、図面プロファイルを作成したり、ライブラリを設計からインポートまたは作成したりできます。
以下の説明では、テクノロジ ファイルと図面プロファイルを使用する場合と使用しない場合の基本的な開始について説明します。次に、自然な設計フローをガイドとして使用して設計を構築し、必要に応じて設計項目を追加します。各トピックはプロセスの 1 つの機能を扱います。
• デフォルトのファイルで新しい図面を開始する
Pulsonix で現在開いているアクティブなウィンドウに関係なく、New オプションを使用して新しい回路図デザインを開始できます。このダイアログは、新しい設計 (回路図と PCB)、ライブラリ アイテム、テクノロジ、プロファイル、およびライブラリ アイテム作成ウィザードへのアクセスの開始にも使用できます。
• コンポーネントの追加
デザイン設定が設定され、図面プロファイル (ページ境界線) が挿入されると、回路図エディターでデザインを作成する準備が整います。最初に試みるプロセスの 1 つは、シンボルを回路図デザインに挿入することです。 Pulsonix は、この目的のために Insert Component 機能を提供しています。パーツとシンボルのコンテンツが作成され、対応するライブラリに保存されます。パーツ エントリには、パーツ名、フットプリント (PCB への変換が不要な場合はオプション)、対応する回路図シンボル、またはパーツがマルチゲート コンポーネントを表す場合は複数のシンボルが含まれます。

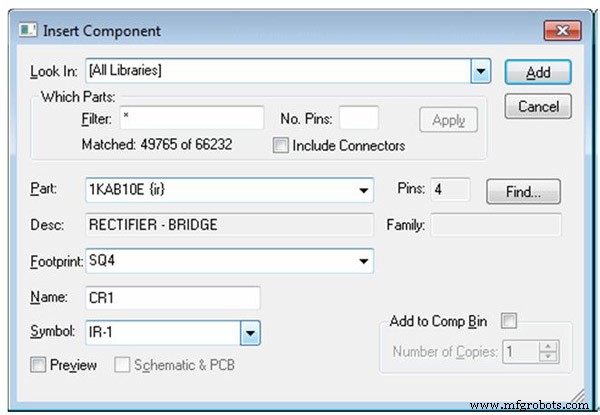

Insert Component を使用すると、適切なライブラリまたはライブラリから必要なパーツを選択できます。
• コネクタの追加

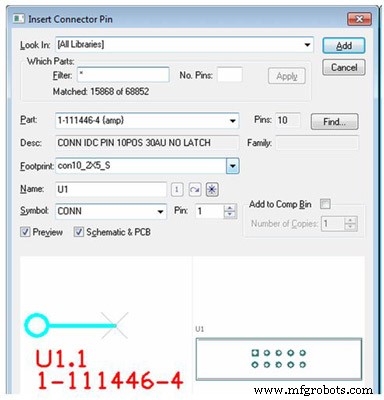

a)。 [挿入] メニューをクリックし、[コネクタ ピン] オプションをクリックします。
b)。 [探す場所:] ドロップダウン リストを使用して、使用するパーツ ライブラリを選択します。
c)。コネクタ パーツ名のリストがダイアログに表示されます。コネクタとしてライブラリに追加されたパーツのみが表示されます。フィルタを使用して、このリストを関心のある部分に絞り込みます。
d)。ドロップダウン リストを使用して、パーツのリストから追加するコネクタ パーツを選択します。
e)。追加するピン番号を変更します (提供されたデフォルトが適切でない場合)、ピンを使用します:
f)。コネクタ (またはその複数のコピー) をコンポーネント ビンに直接追加するか、[追加] ボタンを使用してインタラクティブにコネクタ ピンをデザインに追加します。
g)。 Component Bin に追加する場合は、すぐにダイアログに戻ります。それ以外の場合は、次の手順に従います。
h)。マウスを使用してコネクタ ピンを目的の位置に移動し、クリックしてデザインに配置します。
私)。同じパーツを使用して、引き続きコネクタ ピンを配置します。各ピンは、デザイン内の次の空きピン番号に自動インクリメントされます。または、コンポーネントのすべてのピンが追加されている場合、コンポーネントの名前は、デザイン内の次の空きピン番号に自動インクリメントされます。
j)。 Esc キーを押して、コネクタ ピンの追加ダイアログに戻ります。
PCB 設計編集者
• デザインを始める
新しい回路基板のレイアウトを開始するには、いくつかの方法があります。始める方法は、Pulsonix の回路図デザイン、ネットリスト、または回路図デザインが書かれた紙のいずれを持っているかによって異なります。
a)。 Pulsonix Schematic Capture を PCB システムの「フロントエンド」として使用します。ネットとコンポーネントは、統合環境で PCB に変換されます。
b)。別の CAE または回路図システムから派生したネットリストを使用する。
c)。 Pulsonix PCB デザイン エディターを使用して、その場でインタラクティブにデザインを作成します。つまり、最初のネットリストがなくても、PCB の設計時に接続とコンポーネントを追加するだけです。
• PCB レイアウトの設計設定
PCB 設計を開始する前に、設計項目の追加を開始するときに、設計エディターが期待どおりまたは要求どおりに動作することを確認する必要があります。

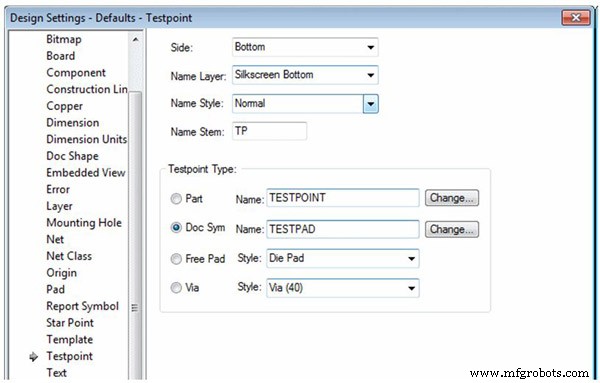

デザイン アイテムの特性の多くは、[デザイン設定] ダイアログ、特に [デフォルト] タブと [名前付け] タブで設定されます。デフォルト ページでは、新しいアイテムをデザインに追加するときに使用するレイヤー、スタイル、テストポイント、およびその他の機能オプションを設定します。
PCB 製造のアウトプット
Pulsonix は、PCB 製造用のプロフェッショナルな回路レイアウト プロットを生成するための出力メカニズムを提供します。利用可能なプロット タイプは、PCB の家庭生産からプロの製造施設まで対応します。すべてのプロットおよび穴あけ出力は、出力メニューの CAM/プロット オプションにあります。このオプションから、プロットするレイヤー、またはレイヤーの組み合わせ、スケール、回転、プロット上の位置、および「マシン」ドライバーを選択できます。
このオプションから以下を出力できます:
a)。 Gerber 274-X (拡張ガーバー形式) および 274-D 形式の写真プロット
b)。 HPGL ペン プロット
c)。インストールされている任意の Windows ドライバーを使用した Windows プリンター プロット
d)。数値制御穴あけ(NCドリル)情報
e)。 ODB++ フォーマット
f)。 Report Maker オプションで作成されたフォーマット ファイル
g)。ドキュメント用の PDF ファイル
この節で言及されている側面は、Pulsonix の基本的な手順と機能の一部です。実際の作業に使用すると、さらに多くのことが発見されます。
