リボルバー

---

背景

「拳銃」という用語は、片手だけで使用することを目的とした小型の銃器を指します。現在、拳銃の2つの最も重要なタイプは、リボルバーと自動拳銃です。 2つの主な違いは、前者には、射手がリロードを一時停止することなく繰り返しショットを発射できるようにする複数のチャンバーを備えた円筒形のマガジン（カートリッジまたは弾丸がバレルに供給される銃器コンパートメント）が含まれていることです。自動（自己装填式）ピストルは、バットの底（銃のハンドル）から挿入された取り外し可能なマガジンからバレルにカートリッジを送ります。このタイプのピストルは、各カートリッジの発射による反動力の一部を利用して、次のカートリッジを単一のチャンバーに送り込みます。 2つの品種は設計と製造が大きく異なるため、この記事ではリボルバーに焦点を当てます。

最も初期の銃器は、西暦9世紀に中国で開発された火薬の前駆体である黒色火薬の発明から生まれました。とりわけ、中国人は明らかに彼らの発明を原始的なロケットを推進するために使用しました。黒色火薬のレシピと使用法は、最終的にモンゴルの征服者によってヨーロッパに伝えられ、14世紀にこの物質を完成させたのはヨーロッパ人でした。 100年以内に、最初の小型武器が開発されていました。しかし、初期の拳銃は数世紀の間厄介なままでした。一つには、それらを正確に撃つことができる人はほとんどいませんでした（マスケット銃の長い銃身がガイドとして機能することで、ターゲットを目撃するのが簡単であることがわかりました）。もう1つの問題は、兵士が片手で発砲する場合、火力を最小限に抑える必要があることでした。 18世紀半ばまで、ほとんどの拳銃は一度に1つのカートリッジしか保持できず、これは銃の銃口（銃身）から装填する必要がありました。

サミュエル・コルトが最初の実用的なリボルバーの特許を取得した1835年に、拳銃は大幅に改良されました。これは、キャップアンドボールとして知られるようになりました。 コルトの拳銃はまだフロントローディングが必要でしたが、その回転シリンダーには5つまたは6つのチャンバーがあり、射手はハンマーをコッキングすることによって自動的に前進させました（以前のモデルでは、射手は各チャンバーを整列させ、ハンマーを別々に押し下げる必要がありました）。その後の改良により、銃口から装填する必要のないカートリッジリボルバー、より優れた排出設計、およびダブルアクションコッキングメカニズムが実現しました。

19世紀の終わりまでに、これらの革新を組み込んだ拳銃が大量生産されていたとき、リボルバーは成熟した形に達していました。それは、自動拳銃に取って代わられた20世紀の20世紀まで、軍人に選ばれた武器であり続けました。多くの人が自動モデルの出現によりリボルバーが時代遅れになると予測していましたが、人気があり続けています。今日、リボルバーは、警察官、軍隊のメンバー、および世界中の標的射手によって自動拳銃と一緒に使用され続けています。

デザイン

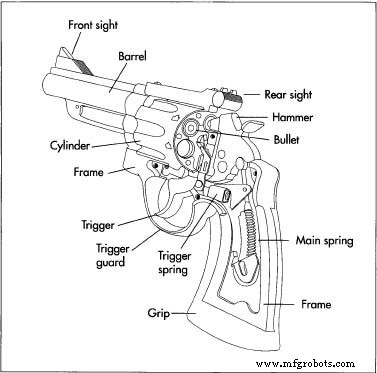

リボルバーがどのように作られるかを理解するには、各サブシステムが武器内でどのように機能するかを知ることが重要です。リボルバーには、4つの主要なサブシステムが含まれています。シリンダー、エクストラクター、およびクレーングループ。バレルアンドサイトグループ。トリガー、タイミングハンド、ハンマーグループ。

ほとんどのリボルバー部品は、目的の部品に近い形に鍛造された鋼またはステンレス鋼のブランクとして始まります。鍛造では、加熱されたブランクを鍛造プレスに入れ、数百トンの力で衝撃を与えます。この衝撃により、金属が鍛造ダイに押し込まれます。鍛造ダイは、製造される部品のような形状のキャビティを備えた鋼製ブロックです。部品を焼きなましまたは熱処理した後、フライス盤、穴あけ、タッピングなどの基本的な機械加工プロセスを経ます。最新のマシニングセンターは、自動化されたコンピューター制御のデバイスです。

フレームグループ メインフレーム、トリガーガード、ハンドグリップで構成されています。その目的は、カートリッジ排出の強力な力を封じ込める強力なフレームを提供し、射手の手を正しく配置し、トリガーが正確に機能することを保証することです。メーカーの特許によりデザインは若干異なりますが、操作は基本的に同じです。一部のフレームには、トリガーグループへのアクセスを提供する取り外し可能なサイドプレートがありますが、他のフレームには、フレームの下部からトリガーグループを個別のアセンブリとして挿入します。最新のリボルバーはすべて、グリップ領域の上部をバレル取り付け領域に接続する頑丈なトップストラップを組み込んだフレーム設計を利用しており、フレームの構造的完全性を強化しています。

シリンダー、エクストラクター、クレーングループ シリンダー自体、シリンダーが回転するシャフト、エクストラクター、エクストラクターシャフト、リターンスプリング、およびクレーンで構成されます。シリンダーには通常、円形に配置された正しい口径の6つのカートリッジ用の6つのチャンバーが含まれています。リム、またはカートリッジベースの外縁は、中央に6つの小さなくぼみを含む抽出器によって形成された半円形の棚に載っています。シリンダーの外側には、6つの対応するロック溝があります。シリンダーはシリンダーピン上で回転し、シリンダーピンは一方の端でフレームにロックされ、もう一方の端でクレーンにロックされます。フレームの内側がカートリッジのベースを支えている間、バレルのフォーシングコーンは弾丸がシリンダー面とバレルの間のギャップを正確にジャンプするのを助けます。

バレルアンドサイトグループ 武器の精度にとって非常に重要です。フレームにねじ込まれたバレルは、発射時にチャンバーから弾丸を受け取ります。内部では、銃身はライフリングされているか、銃を離れるときに弾丸に安定したスピンを与える一連の溝が刻まれています。サイトは、その溝またはノッチを備えたリアサイトと、通常はブレードまたはポストのような形をしたフロントサイトで構成されています。調整可能なノッチとブレードの上部は、射手が狙うのを助けるために位置合わせされています。ほとんどの高品質のリボルバーは、優れたメカニズムを専門とする会社から購入した照準器を備えています。照準器、低光および無光の照準器、およびレーザーも利用できます。

トリガーグループ 射手がハンマーの拍車を引き戻すときに開始される発射シーケンスを説明することによって最もよく説明されます。このアクションは、ハンマースプリングを圧縮またはコックし、ハンマーをトリガーグループに接続しているタイミングハンドをエクストラクターのくぼみに押し込み、シリンダーを回転させてチャンバーとバレルを位置合わせします。トリガー機構のラッチがロック溝にかみ合い、それ以上の回転を停止して固定します リボルバーの銃身にはライフリングが含まれています。これは、弾丸が次のように回転するように正確にねじれた一連の溝です。それは銃を出ます。ライフリングを作成するために、作業員はブローチのような切削工具をバレルブランクに繰り返し通し、金属を約.01インチの深さまで取り除きます。 「ボタンライフリング」と呼ばれる別の方法では、硬化したフォームツールが強力な力でバレルブランクに引き込まれ、切断せずに溝内の金属を移動させます。これは、鍛造作業といくつかの点で似ていますが、バレルを加熱せずに行われるだけです。発射用のシリンダー。移動の終わりに、ハンマーはトリガーシアーによってラッチされ、発射の準備ができた状態に保たれます。引き金が完全に押されると、ハンマーは引き金のシアーからラッチを外し、ハンマースプリングによって前方に推進されます。このエネルギーは撃針に伝達され、撃針はカートリッジのプライマーに当たり、武器を発射します。この一連の発砲は、シングルアクションと呼ばれます。

ダブルアクションデザインの登場により、 接続バーを使用して、トリガーがシリンダーを回転させ、ハンマーをコックし、1回の動作で発射を完了できるようにしました。この設計は、火力の増加を促進し、引き分けと火災の状況を簡素化しました。最新のリボルバーのほとんどはダブルアクションデザインです。発砲後、射手は引き金を放します。次に、トリガースプリングがトリガーを前方位置に戻し、次のショットに備えて手とラッチをフレーム内に引き込みます。カートリッジが発射されると、フレームの側面にあるシリンダーラッチが押され、シリンダーピンがフレームから外れます。これにより、アセンブリ全体をクレーンのフレームから外して、リロードすることができます。抽出シャフトが押され、薬莢がチャンバーから持ち上げられた後、シリンダースプリングが抽出器をシリンダーに戻します。ライブカートリッジが再びロードされ、シリンダーがフレームに押し戻され、シリンダーピンスプリングが所定の位置にラッチされます。

原材料

木またはプラスチックであるかもしれないグリップを除いて、リボルバーのほとんどすべてのコンポーネントは金属です。鋼は、その入手可能性の変化と他の金属の進歩によってそれらがより望ましいものになるまで、主要な金属でした。たとえば、1860年代、南北戦争によって引き起こされた鉄鋼供給の混乱により、リボルバーフレームに真ちゅうが使用されました。第二次世界大戦中、航空機の乗務員が使用するための軽量兵器の必要性により、アルミニウム合金フレームが使用されました。 ステンレス鋼 フレームとバレルがすぐに続き、耐食性が向上し、メンテナンスが減りました。

製造
プロセス

コンポーネントの鍛造

• 1ほとんどのリボルバーの主要コンポーネントは、目的の部品の近似に鍛造された鋼またはステンレス鋼のブランクのグループとして始まります。各部品の基本形状は、加熱された材料のブランクを鍛造プレスに入れ、数百トンの力で衝撃を与えることによって形成されます。この衝撃により、金属が鍛造ダイに押し込まれます。鍛造ダイは、製造される部品のような形状のキャビティを備えた鋼製ブロックです。場合によっては、プレスによる複数回のストライキが必要になり、それぞれが前のステップよりも正確なダイを使用します。結果として得られるパーツは非常に強く、最終的な形状に非常に似ています。

アニーリングと機械加工

• 2鍛造後、熱処理により金属の流動パターンを安定させる必要があります。この手順は、制御された雰囲気で部品を再加熱して、金属の固有の強度を低下させることなく内部応力を緩和することで構成されます。
• 3これで、フレーム、シリンダー、およびその他の構成部品で加工を開始できます。最新のリボルバーのほとんどは、自動化されたコンピューター制御のマシニングセンターと旋盤で製造されています。しかし、多くのメーカーは、50年前の機器を使い続けているほど、一部のマシンで優れたサービスと結果を提供しています。古い機器と最新の機器のどちらを使用する場合でも、フライス盤、穴あけ、タッピングの基本的なプロセスアクションは基本的に同じです。この機械加工の公差は、1000分の1インチまたは2000分の1インチ以内に保持する必要があります。ネジからトリガーまで、すべてのコンポーネントは同様のプロセスを使用して機械加工されます。
• 4生の鍛造品を効果的に機械加工するために、作業者は、機械加工中に部品を固定する保持装置にそれをクランプします。適切に設計されたフィクスチャには、切削工具をサポートして精度を高めるためのツールガイドとブッシングも含まれています。実行される操作の多くは、いくつかの特殊な器具を必要とします。シリンダー、ネジ、シャフト、バレルは旋盤で作られ、フレーム、サイドプレート、サイト、トリガーはフライス盤とマシニングセンターで作られています。

バレルのライフリング

• 5最もユニークなプロセスの1つは、バレルのライフリングです。ライフリングは、基本的にバレル内の一連の溝です。これらの溝には正確なねじれがあり、弾丸の周囲に接触することで、発砲中に弾丸が回転します。このねじれの速度は、16インチ（40.6センチメートル）で約1回転です。ライフリングを製造するために、作業員はバレルを切断またはボタンライフリングプロセスのいずれかにかけます。切断は、ブローチのような切削工具をバレルブランクに繰り返し通し、金属を約.010インチ（.025センチメートル）の深さまで除去することによって行われます。ライフリング内のカッティングマークやその他の引っかき傷は、弾丸に損傷を与えてバランスを崩し、精度を損なう可能性があります。ただし、これらのマークの利点の1つは、銃身ごとに異なるため、発射する弾丸に独特のライフリングの痕跡が残ることです。これは、法執行の専門家が弾丸をそれらを発射した銃に一致させる方法です。
• 6ボタンのライフリングとは、硬化したフォームツールを強力な力でバレルブランクに通し、切断せずに溝内の金属を移動させる操作のことです。これは、鍛造作業といくつかの点で似ていますが、バレルを加熱せずに行われるだけです。ボタンライフリングの利点は、生産量の増加、切りくずの形成がないこと、および表面品質が向上することです。

保護コーティングの塗布

• 7機械加工後、ほとんどの鋼製またはアルミニウム製の武器の金属表面には、腐食を減らすための保護コーティングが施されています。一般にブルーイングと呼ばれます このプロセスでは、部品を酸やその他の化学薬品のタンクに沈めます。これらのバットでは、化学物質が金属と反応して、元素に対する耐久性のあるバリアを生成します。 Chromeとゴールド メッキ、パーカー化、および陽極酸化（アルミニウムの場合）はブルーイングプロセスのいくつかのバリエーションですが、保護コートを適用する別の手段であるメッキは、部品と別のタイプで構成される供給アノードの間に電流を設定することによって実現されます金属の。 The リボルバーには、4つの主要なサブシステムが含まれています。シリンダー、エクストラクター、およびクレーングループ。バレルアンドサイトグループ。トリガー、タイミングハンド、ハンマーグループ。最新のリボルバーのほとんどはダブルアクション設計で、トリガーがシリンダーを回転させ、ハンマーをコックし、1回の動作で発射を完了します。電気経路は、めっき金属の分子をコンポーネントに運び、そこでそれらは表面に非常にしっかりと結合します。

アセンブリ

• 8武器全体は、すべてのコンポーネントに適合する1人の人間によって組み立てられ、その多くは手動で組み立てられます。寸法制御は過去20年間で大幅に改善されましたが、トリガーと手のメカニズムのタイミングとトリガーの引きの鮮明さは依然として手作業で設定されています。ほとんどのメーカーは、フィッティング品質のグレードを持っています。たとえば、警察が使用する制式拳銃の引き金は、ターゲットや特殊な拳銃よりも重く設定されています。法執行機関の設定で武器を放出するために、より断固とした努力を払うことが期待されますが、目標範囲では、精度を上げるためにトリガーを軽く引くことが望ましいです。武器が組み立てられると、テストの前に必要なファイリング、研磨、および旋削が実行されます。

品質管理

組み立てと微調整の後、武器は（弾薬なしで）乾式発射され、プルーフファイアのために発射ラインに送られる前に機能がチェックされます。プルーフファイアリングプロセスの最初のフェーズでは、銃のトリガーの重み、照準器、およびシリンダーの間隔を検査して記録します。次に、銃に特殊な弾薬が装填されて発射されます。業界標準では、プルーフィングカートリッジのタイプと相対的な出力が規定されています。それらは通常、サービスカートリッジよりも重く充電されており、ガンが使用される前にガンの弱点が検出されることを保証します。その後、銃は梱包され、法執行機関、軍事請負業者、および連邦政府の認可を受けた武器販売業者に出荷されます。

未来

製造の観点からは、デザインはかなり成熟していますが、拳銃はまだ新しい材料とプロセスを利用しています。インベストメント鋳造、ネットシェイプ鍛造品、軽量合金の出現により、標準設計の改訂が継続されます。社会的な観点から、拳銃は1960年代から議論の中心となっています。多くの人々は、銃や弾薬へのアクセスを制限することで、米国での暴力を減らすことができると主張しています。しかし、そのような提案は、憲法修正第2条の一般的な解釈によって相殺されており、多くの人が、個々の市民に武装権を保証すると信じています。この議論は、メディアとさまざまな州および連邦議会の両方で続いています。今日の時点で、リボルバーは法執行官や軍関係者に人気があります。さらに、一部の州が最近銃の購入者に課している制約は、一般に、営業担当者が身元調査を実行できるようにする必須の待機期間に制限されているため、一般市民は比較的簡単に購入して利用できます。
