ディスクカップリングはダウンタイムをダンプします

フレキシブルディスクカップリングは、メーカーのカタログと取り付け手順に記載されているトルクと位置合わせの制限内で操作すると、長寿命になるように設計されています。

フレキシブルディスクカップリングの取り付けは重要です。ハブの取り付けおよびカップリングの組み立てプロセス中に、さまざまな問題が発生する可能性があります。

シャフトまたはボアのいずれかにバリ、汚れ、砂が付着すると、取り付け中にハブがガタガタする可能性があります。取り付けが不十分なキーも、正しく装着されない可能性があります。ハブに熱が集中すると歪みが発生します。

カップリングは適切に組み立てられ、取り付け手順に従ってロックナットが締められている必要があります。ボルトが緩んでいると、ディスクボルトの穴が伸び、最終的にはディスクまたはボルトが故障します。

ディスクカップリングの故障の最も一般的な形態は、過度のディスクのたわみによる疲労です。これは通常、接続されているマシンの初期調整が不十分であることが原因です。動作条件も要因になる可能性があります。

ミスアライメントの種類は次のとおりです。

• 軸方向のずれ： これは、カップリングの中立長さに対する機械シャフト間の距離の変化です。

• 角度のずれ： これは、2つの機械シャフト間の有効角度であり、通常、シャフトが交差するように延長されている場合、シャフトの中心線間の角度を測定することによって定量化されます。

• 放射状（平行）のずれ： これは、2つの機械シャフト間の横方向の距離であり、シャフトが重なるように伸ばされた場合のシャフトの中心線間の距離を測定することによって定量化されます。

ミスアライメントは、次の原因で発生する可能性があります。機械加工の実際の公差。機械またはムーブメントの初期調整。決済;または、機械の熱変動を操作します。実際のアプリケーションでは、原因の結果としてすべてのミスアライメントタイプが存在する可能性があります。

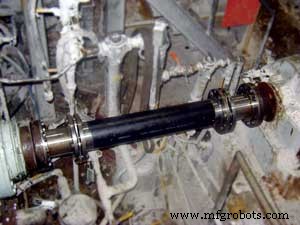

アプリケーションによってディスクサイズが決まります。幅広いスペクトル
サイズが利用可能です。

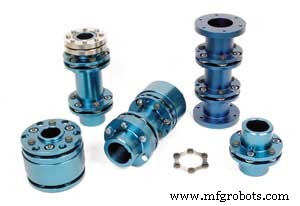

ディスクカップリング構成の幅広い選択肢は
アプリケーションの要件に合わせて利用できます。

柔軟なソリューション

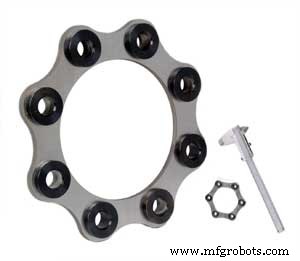

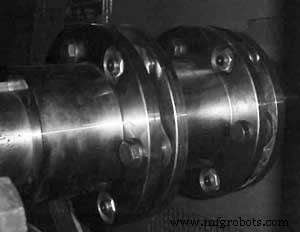

ディスクカップリングは、フレキシブルディスクのたわみによるミスアライメントを処理します。ディスクは、設定されたボルト円の直径にボルトで固定され、「駆動」フランジと「駆動」フランジに交互に固定されます。たわみは、隣接するボルト間のリンクの曲げ/ねじれの形をとります。

実際には、単一のフレキシブルディスクは軸方向および角度方向のミスアライメントにのみ対応します。放射状のずれは、2枚の屈曲ディスクを使用することで対応できます。半径方向のずれは、半径方向の変位の合計量を屈曲ディスクの中心間の距離で割ったものです。ディスクカップリングは、各屈曲ディスクでの角度のずれとしてのみ半径方向のずれを識別するため、角度と半径のずれは、「角度と平行の組み合わせ」のずれとして評価する必要があります。

許容できるミスアライメントのレベルは応力に関連しているため、伝達されるトルクとカップリングの回転速度の両方による影響があります。軸方向のずれの下でディスクカップリングに発生する軸方向の推力は、カップリングのボルト締めの配置に関連しています。また、動作速度の影響も受けます。また、剛性が非線形であるため、実際に発生する軸方向のたわみに依存します。

運転中の機械シャフトの軸方向の成長がわかっている場合、カップリングに軸方向の偏りを導入することは許容されます。これには、屈曲要素間の結合コンポーネントの長さを調整して、取り付け時に既知の軸方向の成長を補償する量に「事前に伸ばす」または「事前に圧縮する」ようにすることが含まれます。これにより、カップリングは動作中にニュートラル位置で動作します。

Kevin Remackは、カップリングやその他の動力伝達部品のメーカーであるLovejoyInc。の製品管理ディレクターです。詳細については、www.lovejoy-inc.comにアクセスするか、630-852-0500に電話するか、feedback @ lovejoy-inc.comに電子メールを送信してください。
