CNC ミル プログラミング アブソリュート インクリメンタル G90 G91 サンプル コード
以下は、cnc フライス盤用の cnc プログラムの例コードです。
この cnc サンプル コードは、CNC アブソリュート プログラミング G90 G コードとインクリメンタル プログラミング G91 G コードの使用方法、および円弧補間 G コードの使用方法を示しています。 (G02/G03).

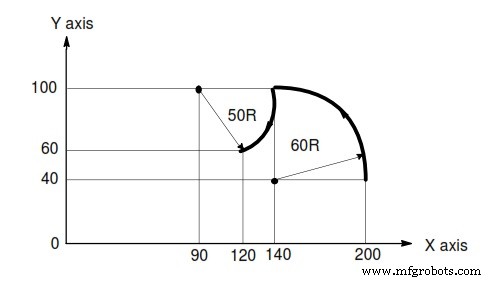

この cnc プログラムは、R を使用した cnc ミル アークと I を使用したアークを (マシンで) 描画します。
CNC アブソリュート プログラミング G90 サンプル コード
CNC ミル プログラミング アブソリュート インクリメンタル G90 G91 サンプル コード
Mill Circular Interpolation G02 G03 with R
G92 X200 Y40 Z0 G90 G03 X140 Y100 R60 F300 G02 X120 Y60 R50
ミル円弧補間 G02 G03 with I
G92 X200 Y40 Z0 G90 G03 X140 Y100 I-60 F300 G02 X120 Y60 I-50
CNC インクリメンタル プログラミング G91 サンプル コード
Mill Circular Interpolation G02 G03 with R
G91 G03 X-60 Y60 R60 F300 G02 X-20 Y-40 R50
ミル円弧補間 G02 G03 with I
G91 G03 X-60 Y60 I-60 F300 G02 X-20 Y-40 I-50
