CNC サブプログラム活用術：G91 インクリメンタルモードで Z 軸精密制御
投稿: マシニスト

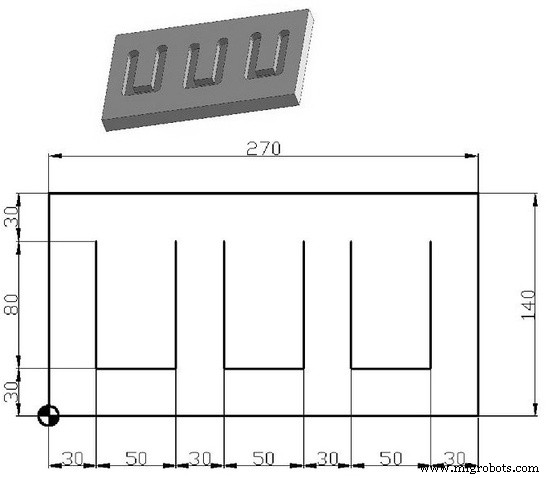

工程図
CNC プログラム
;メインプログラム O777 G91 G28 Z0 M06 T01 M03 S1200 G90 G54 G43 H1 G00 X30 Y110 Z2 M98 P030888 (サブプログラム O888 を 3 回呼び出し) G28 Z0 M30 ;サブプログラム O888 G91 G01 Z-9 F200 Y-80 X50 Y80 G00 Z9 G00 X30 M99
解説ポイント
- G91 インクリメンタルモードで相対座標指定
- M98 P030888 P アドレスで繰り返し回数（3）とサブプログラム番号（888）を同時指定
- サブプログラム内では G91 継続、Z 軸 -9mm 送り込み後、XY 平面で矩形ポケット加工
- G00 Z9 で Z 退避、G00 X30 で X 原点復帰、M99 でメイン復帰
- メイン側 G28 Z0 で Z 原点復帰後 M30 終了
この構造により、同一形状の繰り返し加工をコンパクトに記述できます。
