完全CNC旋盤G71荒取りサイクル – NCT制御プログラミング例
NCT CNC制御装置搭載旋盤で働くCNC機械技士/プログラマー向け完全CNCプログラム例。このプログラム例ではG71旋削サイクルを荒取りに使用。
NCT CNCプログラミング例
%O7014(EXAMPLE 14) N100 G0 X200 Z200 N110 T101 N120 G0 X40 Z10 N125 G92 S2500 N130 G96 S100 M8 M3 N140 G0 X82 Z2 N150 G71 U1 R.5 N160 G71 U.3 W.3 F.5 P190 Q280 N170 G0 X100 Z100 N180 T202 N185 G96 S120 N190 G0 G42 X20 Z2 N200 G1 Z-20 F.2 N210 G1 X60 Z-30 N220 G1 Z-40 N230 G1 X40 Z-70 ,R50 N240 G1 X60 Z-100 N250 G1 Z-130 N260 G1 X80 Z-150 N270 G1 X101 N280 G40 X110 N290 G0 X200 Z200 N300 M30 %

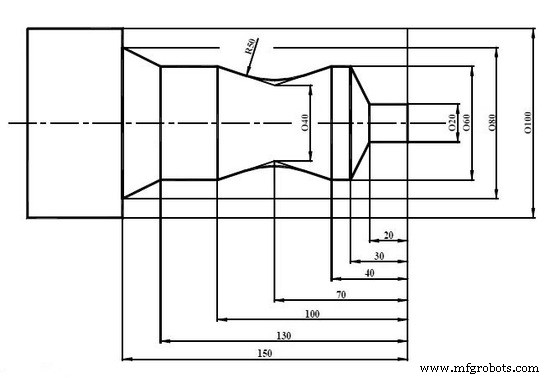

NCTコントローラー（韓国製）搭載CNC旋盤向けG71荒取りサイクル完全例。T101荒取り工具でG71 P190 Q280（仕上げ形状ブロック指定）、U/W仕上げ代指定。N190〜N280で仕上げ形状定義（G42工具ノーズR補正右、直線G1、コーナーR ,R50）。T202仕上げ工具交換後G96 S120定速切削変更。NCT固有Gコード（G92主軸最大回転数設定等）含む実践的プログラム構成。
