電気回路図における配線接続規約：明確なガイド

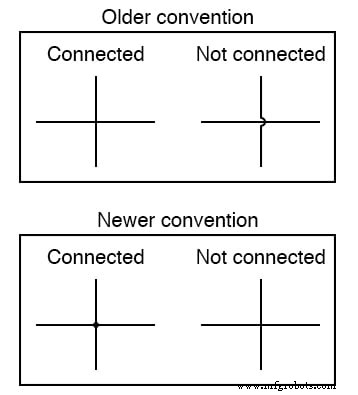

電気回路図では、ワイヤーの交差の仕方で電気的に接続されているか、単に交差しているかを伝えます。歴史的に、設計者は単純な視覚手がかりを使いました：交差線の上に半円マークを付けて非接続を示し、そのまま交差なら接続を意味しました。この古い規約はかつて広く使われましたが、ドットの不在で接続を示すため曖昧になり得ます。
現代の業界標準（IEC 60617、ANSI Y32.2）はより明示的なシステムを規定しています。交差点にドットを置けば接続確定、ドットなしで交差すれば非接続と理解されます。このアプローチは、多くの線が交差する複雑な回路図での誤解釈を排除します。

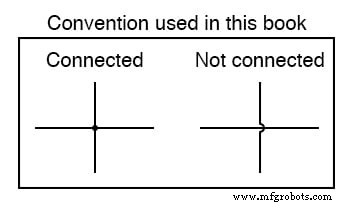

新標準の明確さにもかかわらず、一部のエンジニアはドットなし交差で接続を表すレガシースタイルをまだ使います。混在規約ドキュメントでの混乱を避けるため、ハイブリッド方式を推奨します：すべての真の接続にドットを付け、非接続交差には半円を残す。この慣習により、古い図面に慣れた閲覧者にも意図が明確になります。
このハイブリッド規約を採用することで、設計者は誰が参照しても読みやすくエラーのない回路図を保証できます。
