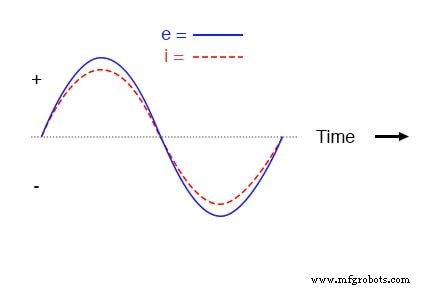

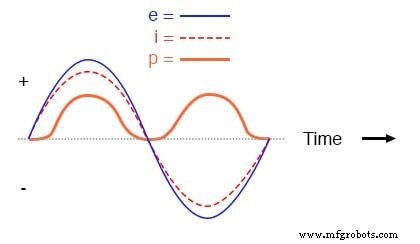

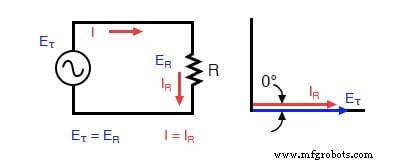

純抵抗AC回路：電圧と電流は同位相

前節では単純な抵抗のみ、インダクタのみのAC回路を調べました。ここでは両素子を直列に組み合わせ、抵抗とリアクタンスがどのように相互作用し、全体の回路挙動を形作るかを探ります。 直列抵抗・インダクタ回路の例 以下の回路図を考えます： 直列抵抗・インダクタ回路：電流は印加電圧に0°〜90°遅れる。 抵抗器は全周波数で5Ωの固定抵抗を提供し、インダクタは60Hzで3.7699Ωの誘導リアクタンスを寄与します。抵抗器の抵抗は純粋に実数（5Ω ∠ 0°）、インダクタの抵抗は純粋に虚数（3.7699Ω ∠ 90°）であるため、それらの総合効果は複素和となり、これをインピーダンスと呼びます。 インピーダン

前節では単純な抵抗のみ、コンデンサのみのAC回路を探りました。この記事では、これらの素子を直列に組み合わせると挙動がどのように変化するかを示します。 直列コンデンサ回路：電圧は電流に0°〜90°遅れる。 インピーダンス計算 抵抗器は任意の周波数で5Ωの一定抵抗を提供し、コンデンサは60Hzで26.5258Ωのリアクタンスを提供します。 抵抗器のインピーダンスは実数 5Ω ∠ 0°（または 5 + j0 Ω）、コンデンサのインピーダンスは虚数 26.5258Ω ∠ –90°（または 0 – j26.5258 Ω）であるため、電流に対する総合的な抵抗はこれら2つの値の複素和となります。 この複素

無限長の平行導体 負荷なしで無限に延びる一対の平行導体を考えます。電源スイッチを閉じると、ラインは開放回路として振る舞います。電流は全く流れないのでしょうか？下図を参照してください。 無限伝送線路の駆動。 導体が完全な超伝導体で抵抗ゼロであっても、それらの間の分布容量を排除することはできません。絶縁体で分離された任意の2導体は本質的にコンデンサを形成します（下図参照）。 導体間の浮遊容量を示す等価回路。 2導体間に電圧を印加すると電界が形成され、その電界にエネルギーが蓄えられます。蓄えられたエネルギーは電圧変化に抵抗し、関係式 i = C dV/dt で記述されます。したがって、スイッチ投
