14種類のワッシャーとその使用方法[写真とPDF]付き

この記事では、14種類のワッシャーとは何かを学びます。 およびどのように機能しますか？ および写真での使用 。 PDFファイルをダウンロードすることもできます この投稿の最後にあります。

ワッシャーとタイプ

その形は丸いリングのようなものです。ナットとボルトを締める前に、スタッドまたはボルトに取り付けます。ジョイントやネジなどの締まり具合を確保するために使用し、ナットボルトが開きやすくなり、ネジ山が保護されます。

はめあいがボルトの直径より少し大きい場合でも、ワッシャーを使用すると、ナットボルトを簡単に締めることができます。

また、業界で使用されているさまざまな種類のナットとボルトも確認してください。 について知りたいと思うかもしれません ナットとボルトの設計におけるねじの種類。さらに、さまざまな種類のドライバーを確認してください 締めたり緩めたり、ネジを締めたりします。

ワッシャーの種類

以下は、その有用性と機能に応じたワッシャーのタイプです：

1. ばね座金
   1. ベルビルまたはコニカルワッシャー
   2. ドームスプリングワッシャー
   3. ウェーブスプリングワッシャー
   4. フィンガースプリングワッシャー
   5. クレセントスプリングワッシャー
2. ロックワッシャー
   1. スプリットロックワッシャー
   2. 外歯ロックワッシャー
   3. 内歯ロックワッシャー
3. 平座金
   1. トルクワッシャー
   2. 平ワッシャー
   3. フェンダーワッシャー
   4. 仕上げまたは皿座金
   5. ショルダーワッシャー
   6. Cワッシャー

1。スプリングワッシャー

このワッシャーは、ばね鋼で切断されたリングの形をしています。バネの張りにより、両端がわずかに上下します。これらのワッシャーは、ナットまたはボルトの上または下に配置され、両端が向かい合って水平になるように締めます。

これらのワッシャーは、ナットが緩むのを防ぐために使用されます。振動や衝撃が発生する場所で使用します。これにより、ナットに圧力がかかり、ナット（ナット）が回転して緩むのを防ぎます。

ばね座金にはいくつかの形態があります。それぞれに独自の利点があります。シングルパターンスプリングワッシャー、スタンダードパターンスプリングワッシャー、ダブルパターンスプリングワッシャー、グリップパターンスプリングワッシャー、ガーダーパターンスプリングワッシャーは、スプリングワッシャーの構造です。

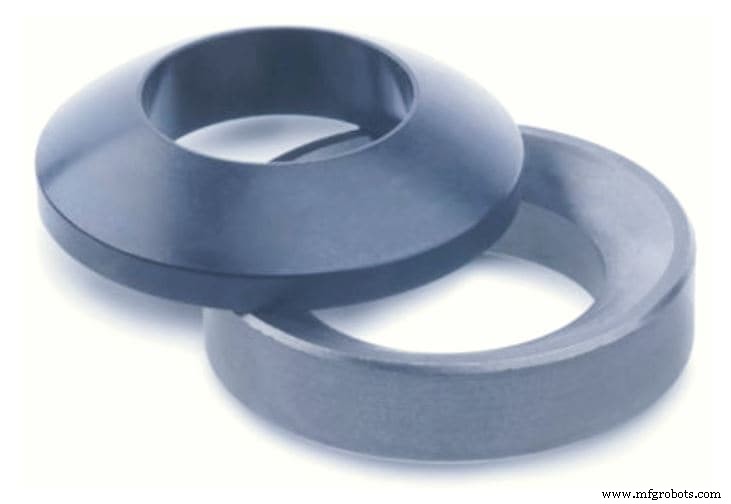

＃1ベルビルまたはコニカルワッシャー

皿ばね座金は、小さなたわみで非常に大きな力を支える側面で構成されています。円錐ばね座金としても知られています。

これらのワッシャーは、熱膨張および収縮の要件の間、張力下で配置を保持します。コニカルワッシャーの荷重-たわみ特性は、その高さと厚さの割合に依存します。熱膨張などのプロジェクトに使用されます。

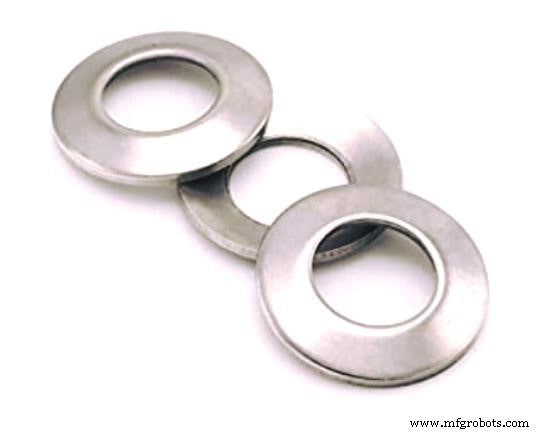

＃2ドームスプリングワッシャー

ドームスプリングワッシャーは皿ばねに似ていますが、側面が丸みを帯びています。ドームスプリングワッシャーは、比較的小さなたわみ範囲で非常に高い負荷能力を生み出します。

それらは、より平坦な耐荷重面を形成するための地盤曲線を持っています。三日月形のばね座金を使用する場所ならどこでも使用できますが、より平坦な表面を作成する必要もあります。

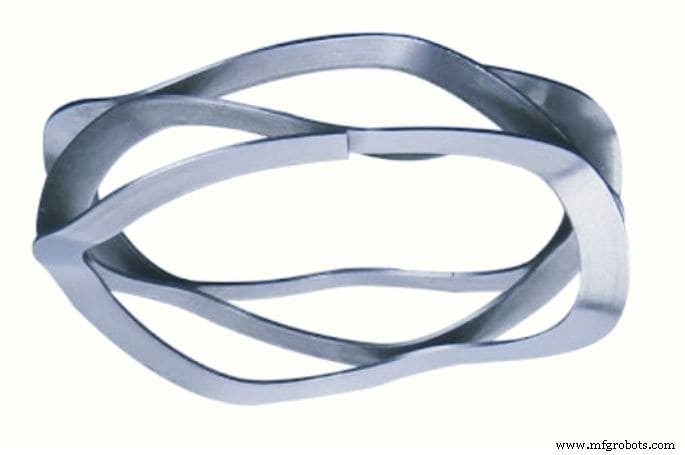

＃3ウェーブスプリングワッシャー

これらのタイプのワッシャーは2方向に回転し、波のような形状を形成します。ウェーブスプリングワッシャーは、十分な耐荷重とたわみを備えています。

それらは、シャフトのクッションスプリングまたはスペーサーとして機能します。ウェーブスプリングワッシャーには、平均的な耐荷重とたわみ限界があります。クッションやスペーサーとして最もよく使われます。

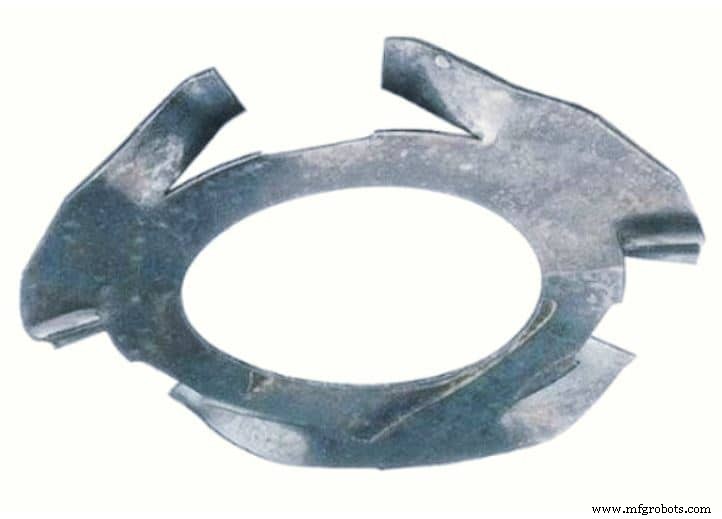

＃4フィンガースプリングワッシャー

フィンガースプリングワッシャーは、3つの湾曲したフランジで構成されています。フィンガースプリングワッシャーは、回転部品の減衰と騒音、余分な摩耗、振動、および横滑り摩耗を減らすために使用されます。

フィンガースプリングワッシャーは炭素鋼でできています。これらは、ケーシングワッシャーの柔軟性とウェーブワッシャーの所定の荷重点を組み合わせたものです。

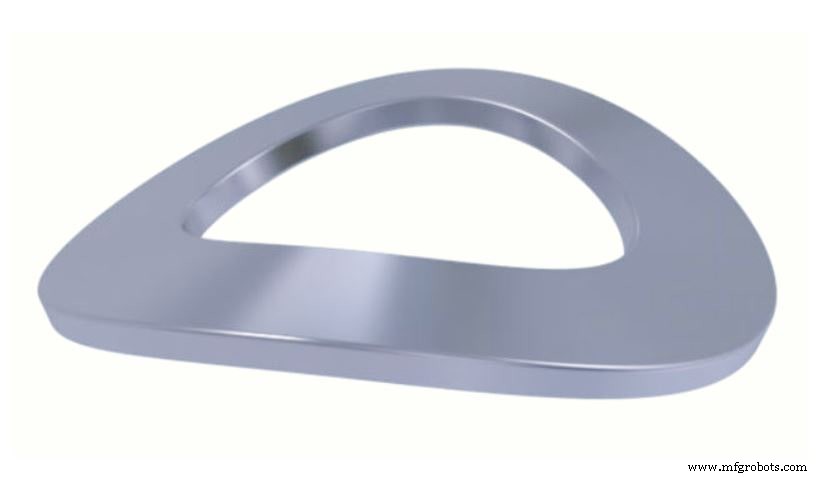

＃5クレセントスプリングワッシャー

これらのワッシャーは、軽い圧力を与えて柔軟性を維持するためにいくらか湾曲したフラットワッシャーのように見えます。湾曲したスプリングワッシャーとしても知られています。それらは、広いたわみ範囲でほとんど小さな負荷をサポートします。

これらのタイプのワッシャーは、たわみ範囲全体で均一なばね定数を提供し、線形の荷重-たわみ特性を備えています。曲がったばね座金は、柔軟なロードサイクリング製品で使用する必要があります。動きを吸収するためにも使用されます。

2。ロックワッシャー

この形式のロックワッシャーは、ナットとボルトをロックするために使用されます。これらは多くの形式です。一般的に、6枚以上の葉がロックワッシャーの主直径を超えて伸びています。

このワッシャーを固定した後、その葉はナットまたはボルトの側面で曲がっています。したがって、このワッシャーはナットボルトが緩むのを防ぎます。このワッシャーは、一般的に車やトラックなどで使用されます。

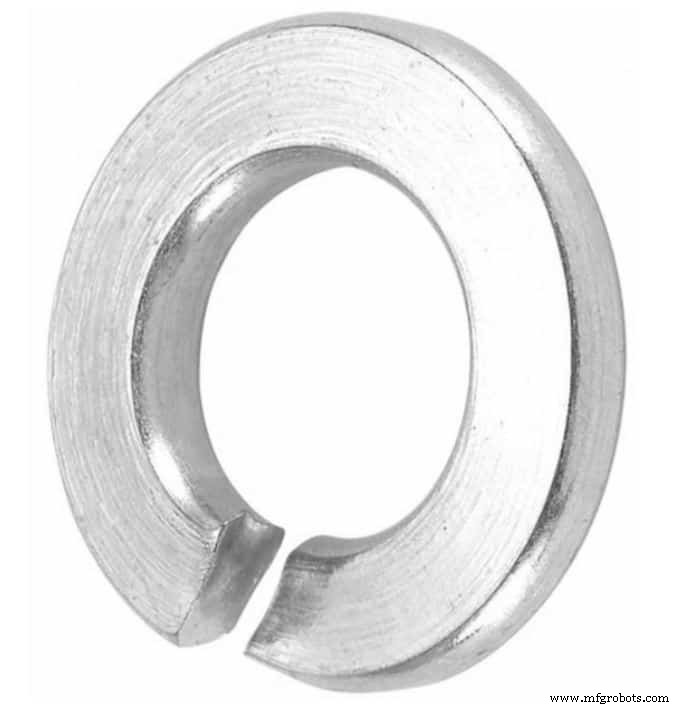

＃1スプリットロックワッシャー

スプリットロックワッシャーは、両端を反対方向にわずかに外側に傾ける非連続リングです。分割ロックワッシャーが固定されると、両端が合わせ面に掘られます。ヘリカルウォッシャーとも呼ばれます。

このワッシャーは、締め付け中にネジに予圧がかかります。開発されたプリロードは、振動や腐食時の緩みから保護します。ボルトを所定の位置に固定するために使用されます。

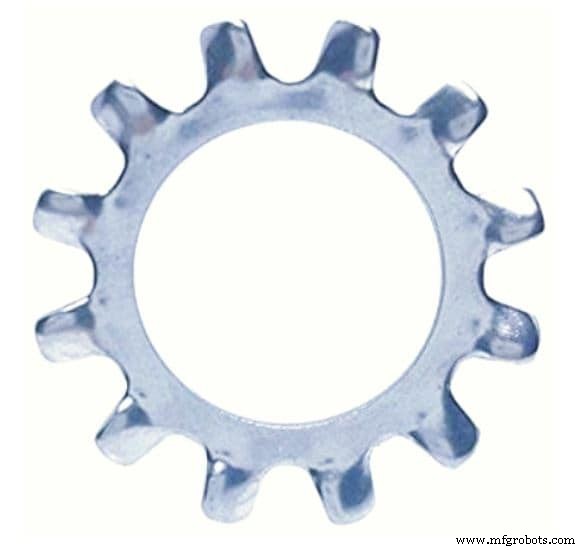

＃2外歯ワッシャー

このタイプのロックワッシャーは、外径に多くの歯があり、表面に切り込みを入れて圧縮を維持します。外歯ロックワッシャーは、歯の支柱作用を利用してファスナーヘッドが緩むのを防ぎます。

大きな頭のネジの下で最適に動作します。外歯ロックワッシャーは、最大のねじり抵抗を提供します。頭の深いファスナーを所定の位置に固定するために使用されます。

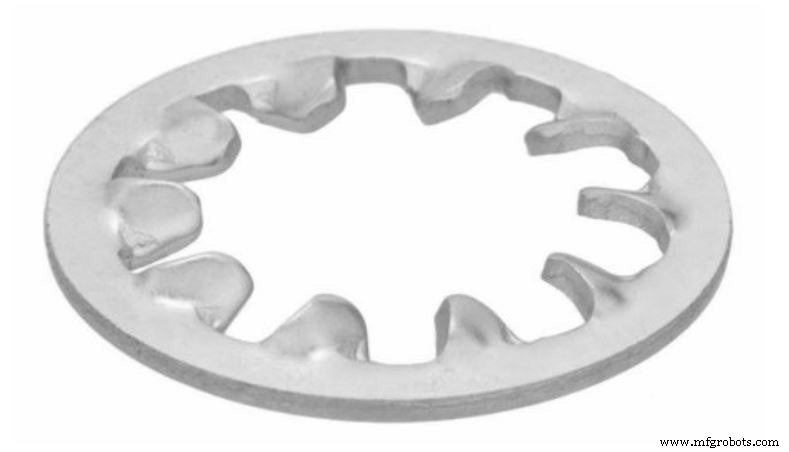

＃3内歯ワッシャー

このタイプのロックワッシャーは、ナットまたはボルトに切り込む内径の多くの歯で構成されています。内部の歯のロックワッシャーは、歯の支柱の作用を使用してファスナーヘッドが緩むのを防ぎます。

これらのワッシャーの歯は、衝撃や振動を吸収することもできます。浅い頭の留め具を所定の位置に固定するために使用されます。

3。平ワッシャー

平ワッシャーはフラットディスクです。中央にボルト、スタッド、または止めネジが通る穴があります。使用することにより、ボルトやナットの下の表面が平らになります。このようにして、ナットの圧力は表面全体で均一になります。このワッシャーは次の標準のものです：

ワッシャーの直径=2D+ 1​​/8（D =ボルトの直径）

ワッシャーの厚さ=1/8D

面取りの角度=30°

内穴の直径=ボルトの直径

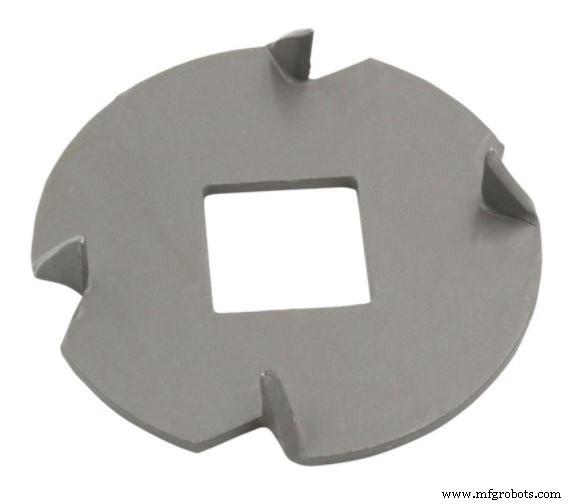

＃1トルクワッシャー

トルクワッシャーは、四角い穴と外側のフォークで構成されており、ボルトを固定するときにボルトが一緒に回転するのを防ぎます。それは主に木工プロジェクトのためのキャリッジボルトで使用されます。

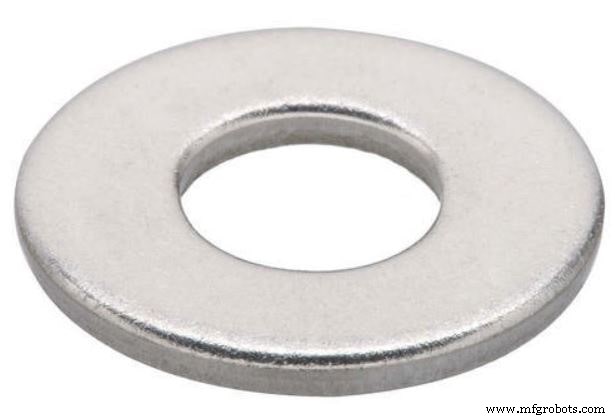

＃2平ワッシャー

平座金は薄くて平らな円形で、中央に穴が開いています。平平ワッシャーの用途は、比較的広い領域に荷重をかけ、小さな頭ねじをサポートすることを目的としています。

タイプAプレーンウォッシャーとも呼ばれます。平ワッシャーは、ほとんどの人が通常のワッシャーと考えるものです。それらは一般的な使用に適しています。

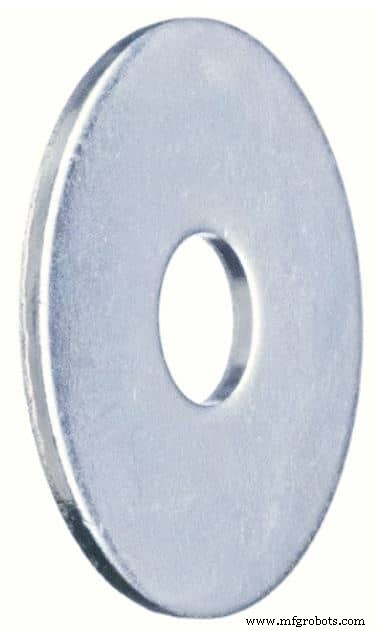

＃3フェンダーワッシャー

フェンダーワッシャーは、穴が小さく、外径が比較的大きい平ワッシャーです。したがって、このタイプの平ワッシャーは、平ワッシャーよりも比較的広い領域に荷重をかけます。

フェンダーワッシャーには、看板、パネル、乾式壁、自動車、配管、板金、および電気用途を設置するための用途があります。通常は薄い金属です。彼らはそれを車のフェンダーでの一般的な使用のために命名しました。

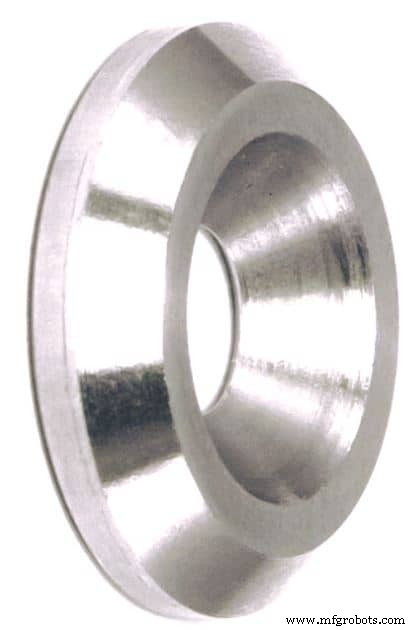

＃4仕上げまたは皿座金

仕上げワッシャーには、ファスナーを保持するように設計された上部があります。皿座金としても知られています。皿座金には、上部に90°または120°のカウンターがあります。

これらのワッシャーは、フラットヘッドカウンターネジのフラットワッシャーとして機能しました。これにより、皿ネジの表面が平らになります。

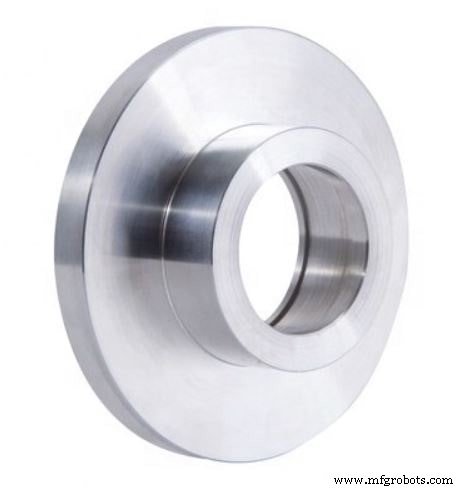

＃5ショルダーワッシャー

ショルダーワッシャーはショルダータイプの構造で構成されています。これらは、ネジ、ワイヤ、またはその他の要素をアセンブリの残りの部分から保護するために使用されます。ガラス繊維、フェノール、ナイロン、PCTFE、PTFE、および金属で利用できます。

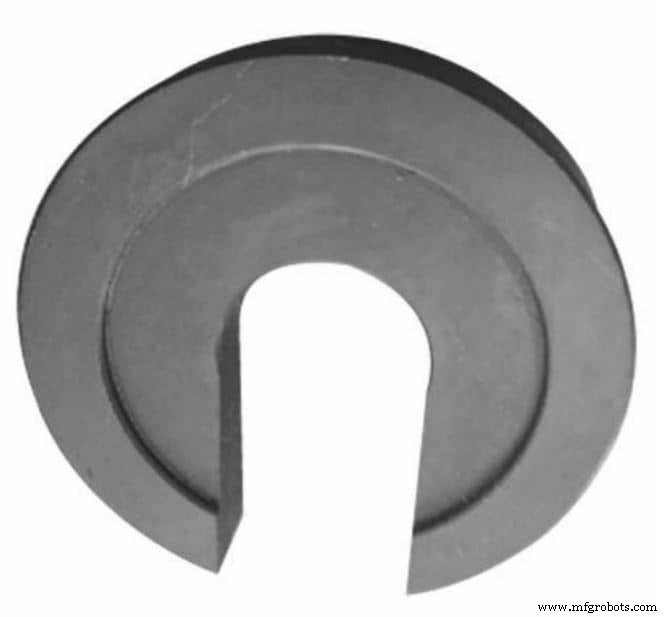

＃6Cワッシャー

これらは平ワッシャーのように見えますが、中央の穴から「C」字型に切り取られたスロットがあります。 Cワッシャーは、ボルトまたはシャフトの所定の位置にスライドして出入りします。

いつでも使用するCワッシャーは、留め具を外さずに調整または交換する必要がある場合があります。

この記事のPDFをダウンロード

PDFをダウンロード

---

結論

ワッシャーは、中央に穴が開いた円盤状の平板です。それらは、広い領域に負荷を与えるために使用されます。主にスペーサー、予圧ねじ、ばね、振動低減に使用されます。

「ワッシャーの種類」についてまだ疑問がある場合 」あなたは私達に連絡するか、コメントで尋ねることができます。あなたが私たちの記事が好きなら、それをあなたの友人と共有してください。トピックについて質問がある場合は、コメントセクションでお気軽にお問い合わせください。

最後に、ニュースレターを購読して、新しい投稿をアップロードしたときに通知を受け取ります。
