HaasMachinePtでFusion360を使用するためのヒント。 1

Fusion360はHaasAutomationと緊密に連携して、HaasマシンとFusion 360をセットアップする手間を軽減します。次のヒントを参考にして、ハードではなくスマートに作業し、Ptに注目してください。 2、ここでさらにいくつかのヒントを共有します！

機械工として、プログラムの最適化とマシンの稼働の間で時間のバランスをとろうとすることほどイライラすることはありません。理想的な世界では、すべてのリトラクトを最小限に抑え、エアカットの毎秒をトリミングすると同時に、専用ツールの追加のツール変更の利点についていくつかの凝った計算を行います。

非効率的なプログラムを実行したり、プログラムを待っているマシンを見たいと思う人は誰もいません。それでは、HAASマシンでFusion360を使用するための3つのヒントを見てみましょう。

1。フィードの移動を減らす

飼料の動きは私たちの世界で必要な悪です。機械がゆっくり動くのを見るのは嫌いですが、特に材料と接触したり、コンポーネントの近くで遅い送り速度で動いたりするときに、ツールを保護するためにあります。 Fusion 360には、これらの遅いフィード動作を減らすのに役立つヒントとコツがいくつかあります。

たとえば、2D輪郭または面取りツールパスを考えてみましょう。安全なデフォルトの動作は、ストックトップからフィードし、クリアランスのために少し余分にフィードすることです。これは安全な加工方法です。ただし、2D輪郭で加工しているポケットがパーツの奥深くにある場合は、ストックトップから完全にフィードするのは見苦しい光景になる可能性があります。

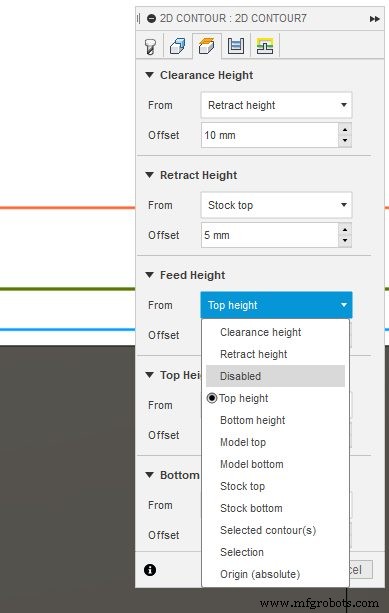

送り高さを無効にできることをご存知ですか？マシンは、デフォルトで使用される遅いプランジ送り速度ではなく、送り速度のはるかに高いリードでカットに移動します。これは、面取り操作にも適したトリックであり、これらのサイクルタイムを短縮するのに役立ちます。

2。 G0（投稿プロパティ）を使用する

Gコードの実行を最初に学んだときの一歩に戻りましょう。線形移動用のG1と円弧用のG2とG3を使用して、最初のプログラムを手動で作成したことをおそらく覚えているでしょう。また、G0が急速な動きであることも覚えているでしょう。マシンが可能な限り速くX0からX10に移動します。 Fusion360がデフォルトでG0を使用していないことに気づいたかもしれません。しかし、なぜ私たちは機械を動かす最も効率的な方法を使わないのでしょうか？

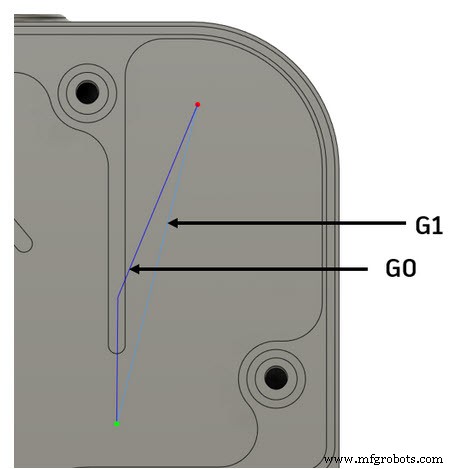

ええと、G0には問題がある可能性があります。 G0を使用すると、「ドッグレッグムーブ」と呼ばれるものを使用できます。詳細については説明しませんが、ドッグレッグムーブとは、マシンが1つの軸で次の軸の前に移動を終了する場所です。これにより、非線形補間が発生します（下の図を参照）。開始と終了は同じ場所ですが、G1ツールパスは直線的なルートをたどります。一方、G0はx軸の前にy軸で移動を終了します。この場合、これは私たちの側で衝突を引き起こします。

これで、G0移動に関する問題がわかりましたが、どのような選択肢がありますか？

HAASマシンを使用したFusion360のデフォルトの動作は、G0が通常移動する場所にG1を出力することです。そして、ポストプロパティである「高エンゲージメントフィードレート」を使用します。

ただし、G0を使用してマシンの非切削時間を短縮したい場合は、G0を使用を選択できます。 投稿プロパティ。これで、G0移動を使用して、ツールパス内およびツールパス間を遷移します。これは、それらのドッグレッグの動きが発生するリスクを伴います。ただし、HAASコントロールには、335リニアラピッドモードの設定という設定があります。 。これにより、G0はG1のように機能します。

3。マスターマシンシミュレーション

Fusion 360は、CADとCAMの統合に対する考え方に革命をもたらしました。 1つの統合ソリューションは、適切なツールを適切な人々に提供します。 CAMデザインにフィクスチャとワークホールディングを追加するだけの機能により、プログラミング時に全体像を確認できます。ワークホールディングジオメトリから高さも参照します。

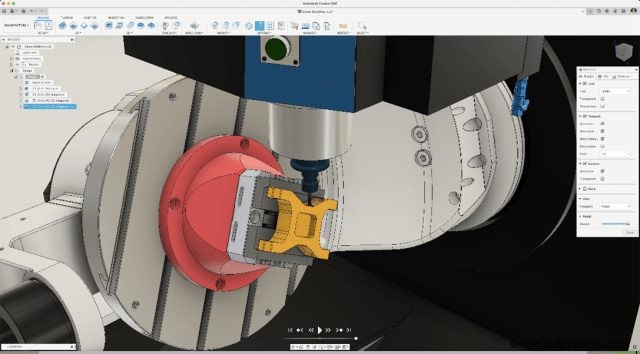

これをさらに一歩進めて、HAASマシンで使用するFusion360のマシンシミュレーションがあります。 HAASCNC工作機械の無料で使用できる包括的なライブラリがあります。マシンモデルをダウンロードしてセットアップでこれを選択すると、ツールパスをシミュレートしながらマシンの動きがアニメーション化されます。 HAASマシンのライブラリは事前に構成されており、自由に使用できるため、検証の追加レイヤーのためにマシンの動きをシミュレートしない理由はありません。

始める準備はできましたか？ HaasAutomationCNCマシンとFusion360のより迅速な統合を実現します。
