高温エンジニアリングプラスチック射出成形のマスターガイド

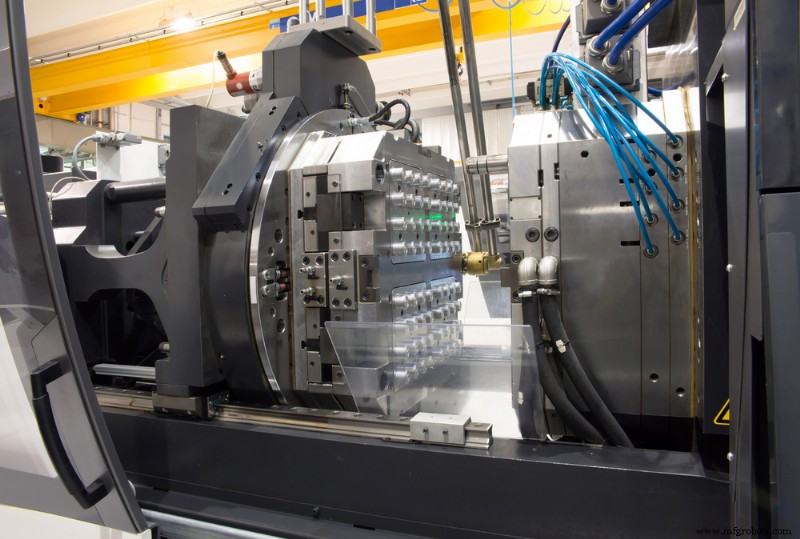

高速でコスト効率の良いプロセスである射出成形は、精密で再現性の高い部品の大量生産に適しています。歴史的に射出成形部品は比較的弱い材料で作られてきました。しかし最近、製品チームは高性能エンジニアリングプラスチックを射出成形に使用した場合に何が可能かを探り始めています。これらのプラスチックは、部品に優れた物理的・機械的特性を付与し、高い融点により改善された熱的特性を提供します。

これらのプラスチックでの射出成形は、熱に耐えられるより強力な金型を設計・製造する必要があるため、挑戦的です。通常、製造パートナーが部品設計に基づいて金型を設計・製作します。しかし、生産向け部品設計を行う際、選択肢と注意すべきレッドフラグを知っておくことは有益です。ここでは、高温プラスチックでの射出成形について知っておくべきすべてを解説します。

一般的な高温プラスチック

高温プラスチック（融点216℃〜382℃のエンジニアリングプラスチック）は、自動車業界などがエネルギー・燃費効率を高めようとする中で、金属の代替として注目されています。これらのプラスチックは軽量であるだけでなく、耐食性があり、設計自由度と寸法安定性が向上しています。

規則正しい結晶構造と狭い融解範囲を持つポリエーテルエーテルケトン（PEEK）は、大量の熱を吸収できる人気の高温プラスチックです。また、PEEK成形では煙とガスの発生が少ないです。PEEKの高い融点343℃により高速充填・高速成形が可能で、UL 94 V-0難燃グレードにより垂直試験片での燃焼が10秒以内に停止します。軽量でクリープ・耐熱・電気・耐摩耗・耐食・耐疲労性に優れ、過酷な環境や高温環境での使用に最適です。

ULTEM®（PEIの商標名）は、熱成形や接着剤による接合が容易な非晶質プラスチック樹脂で、もう一つの人気高温熱可塑性樹脂です。ULTEM® PEIはランダムな分子構造、広い軟化範囲、融点218℃、V-0難燃グレードを持ち、高温でも機械的完全性と電気的特性を保持します。耐久性があり、発煙が少なく、難燃性・耐薬品性に優れ、航空宇宙業界や基板に理想的な材料です。

1. 熱伝導チャネルを組み込む

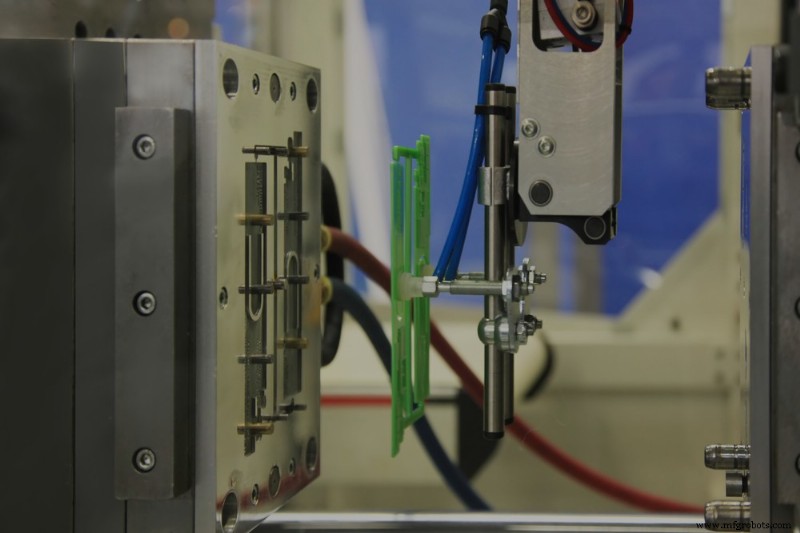

射出成形プロセス中、メーカーは部品を射出前に冷却し、金型を射出前に加熱するのに相当な時間を費やします。金型設計に等間隔の熱伝導チャネルを組み込むことで、これらのプロセスを加速できます。これらのチャネルは、各キャビティが同時に同じ量の加熱・冷却流体にさらされるようにする必要があります。これにより、メーカーは金型温度を迅速かつ均一に上下させられます。

2. サーマルピンを使用する

突起や張り出しにより金型の特定セクションに熱伝導チャネルを組み込めない場合、サーマルピンを使用できます。高い熱伝導率を持つこれらのピンは、以前アクセスできなかった領域からの熱を金型の熱伝導チャネルに素早く伝達できます。サーマルピンは冷却水圧を乱すことなく、金型内部温度を最適化します。

サーマルピンはシリンダー内に密封された流体を含みます。流体が金型から熱を吸収すると気化し、冷却材に熱を放出すると凝縮します。銅や銅合金鋼インサートの約10倍の熱伝達効率を持つサーマルピンは、複雑な金型に最適な選択肢です。サーマルピンと金型の間にエアギャップがないよう、または高導電性シーラントで埋めるよう確実にしてください。

3. 適切な金型材料を選択する

金型材料は最終製品に影響し、金型設計に影響を与えるべきです。切削性、コスト、耐摩耗性のバランスが取れた高温金型材料を見つける必要があります。金型を何回も使用できる耐久性が欲しいですが、製作に過度な時間とコストをかけたくはありません。大量生産ランを計画している場合は、H-13、S-7、P20などの高強度鋼を検討してください。試作ならアルミニウムがコスト効率の良いツーリング材料です。

熱伝導能力の低い材料は、より多くの冷却チャネルを必要とします。また、加熱・冷却用流体はより高温・低温である必要があります。

Fast Radiusで新たな可能性を切り拓く

高温プラスチックで作られる射出成形部品の設計は射出成形プロセスを複雑にしますが、部品に特定要件がある場合、これらの高性能プラスチックの使用は報われます。高温プラスチックは多くの他材料より強く、高性能用途では金属の代替になり得ます。
