デジタルマルチメーターで周波数を測定するステップバイステップガイド

デジタルマルチメーターによる周波数測定

周波数は1秒間に完了するサイクル数です。さまざまなマルチメーターで測定可能です。交流や他の電気信号は周波数を持ち、機器の動作に影響します。マルチメーターでは電圧・電流・抵抗・静電容量・周波数・温度・導通などの測定や、抵抗・コンデンサ・ダイオード・トランジスタ・ケーブル類のテストができます。本記事では、マルチメーターが周波数をどう測定するか、読み取りに影響する要因を解説します。

測定原理

周波数測定機能付きDMMにはピーク検出回路があります。入力波形の連続する2つの山（ピーク）間の時間を計測し、周波数を算出します。最初のピークを検出してタイマー開始、次のピークで停止。この時間差から周波数を求めます。

測定手順

周波数測定対応のDMMには、ダイヤルやプローブポートに「Hz」の表記があります。「VAC」や「V~」と共用の場合もあります。測定方法は2通りあります。

方法1：ダイヤルに専用「Hz」がある場合

1. 電源を入れる。
2. ダイヤルを「Hz」に合わせる。共用機能（VACやV~）の場合は「Shift」ボタンで副機能を選択。表示に「Hz」が出れば周波数モード。

3. 専用の「Hz」位置がある機種もあります。

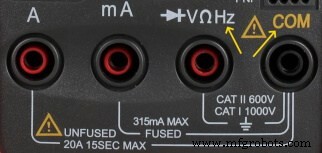

4. 黒プローブを先に「COM」ポートに差し込む。
5. 赤プローブを「Hz」表記のあるポートに差し込む。

6. 黒リード→赤リードの順で測定点に接続。
7. 表示値を読み取る。
8. レンジ切替可能な機種は、より低いレンジで精度向上。オートレンジなら自動選択。
9. 測定終了後、赤リード→黒リードの順で外す。
10. プローブをポートから抜く。
11. 電源を切るか、ダイヤルを「電圧測定」に戻しておく（再使用時の誤接続防止）。

方法2：専用「Hz」ボタンがある場合

「Hz」ボタンを別途備える機種向けの手順です。

1. 電源を入れる。
2. ダイヤルを「VAC」または「V~」に合わせる。
3. オートレンジでない場合は最大電圧レンジを選択。

4. 黒プローブを「COM」ポートに差し込む。
5. 赤プローブを「V Ω」または「Hz」表記のポートに差し込む。
6. 黒リード→赤リードの順で測定点に接続（リードの入れ替えは読み取りに影響しない）。
7. 「Hz」ボタンを押して周波数測定モードに切替。
8. 表示値を読み取る。
9. 可能ならレンジを下げて精度向上。オートレンジなら自動。
10. 測定終了後、赤リード→黒リードの順で外す。
11. プローブをポートから抜く。
12. 電源を切るか、ダイヤルを「電圧測定」に戻す。

周波数測定時の問題と対策

読み取りに影響する主な問題と対策です。

測定レンジの限界

データシートに記載の最低・最高周波数を超えると、表示値が不正確になったり、高周波側では追従できず低い値を示したり「OL」表示になります。使用機種の測定レンジと、入力信号のおおよその周波数を事前に把握することが重要です。

入力信号の歪み

信号に周波数歪み（ノイズなど）があると、読み取りに不確かさが生じたり、値が変動したりします。ローパスフィルタでノイズを除去すると改善します。

信号の放射（EMI）

プローブが線に触れていなくても、シールドされていない配線がアンテナとなり電磁干渉（EMI）を放射、メーターが拾って表示することがあります。正確さに欠けるため、プローブを確実に配線に接触させるのがベストです。

なぜ周波数を測定するのか？

回路や機器は特定の周波数で動作するよう設計されています。固定周波数で動作するものもあれば、可変周波数で出力が変わるものもあります。

代表例はAC電動機。回転速度は電源周波数に比例します。50Hz設計のモータ・トランスを60Hzで駆動すると高速回転し、逆に60Hz設計を50Hzで駆動すると低速になります。興味深い質問：50Hzトランスを5Hzや500Hzで動作させることは可能か？

知っておくと良い：アナログマルチメーターでは周波数測定はできません。 専用機能（専用Auto Hzボタンや独立COM端子など）を備えたデジタルマルチメーターのみが、100kHz以上など幅広いレンジで周波数測定可能です。
