フレキシブル PCB – 製品の利点を活用する方法

フレキシブルプリント回路基板の人気は、業界の予想をはるかに超えています。技術の向上のおかげで、今日のフレキシブル PCB 生産はまったく新しいレベルの品質になっています。

この記事では、フレックスボードがユーザーの間で人気を博している理由に答えようとしています。フレキシブルボードのいくつかの重要な特性を見て、それらが用途に適しているかどうかを判断してください!

柔軟性 – フレキシブル PCB のコア特性

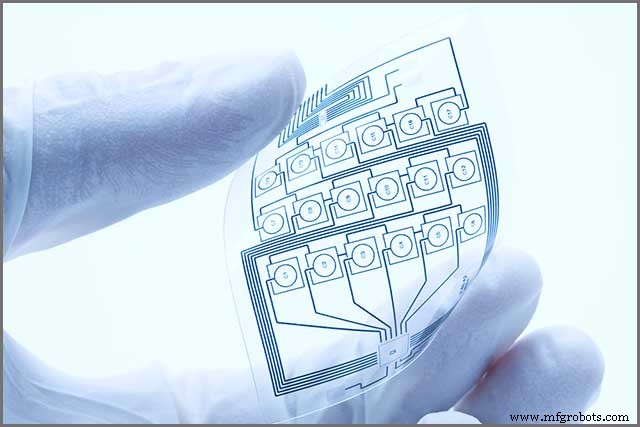

フレキシブルプリント基板の主な特徴は、その名前から推測できます。他のボードより際立っているのは、その柔軟性です。

柔軟性のレベルに応じて、プリント回路基板を 3 つの異なるカテゴリに分類できます。

リジッド PCB
フレックスリジッドボード
WellPCB は、国内市場と国際市場の両方で DC モーターコントローラーを提供しています。柔軟なボードがあります

リジッドボードは、長い間業界で唯一の選択肢だった「普通の」ユニットです。リジッドフレックス PCB は、ほとんどが標準のフレキシブルボードであり、フレキシブル PCB は最高の柔軟性レベルを備えています。

1.1.フレキシブル PCB が必要な理由

リジッドボードは問題なく機能しましたが、テクノロジ製品の増加とその新しい仕様により、業界全体で新しい需要が生まれました。ウェアラブルテクノロジーは、場所を取らない曲げやすいボードの必要性を特に刺激しました。

フレキシブル PCB は論理的なソリューションであることが判明しました。業界は、設計を開発し、必要なだけ曲げられるボードの作成を促進するために必要な技術を確保するために全力を尽くしました.

現在、フレキシブルボードはさまざまな業界や用途で目にすることができます。スマートフォン、スマートウォッチ、タブレットなど、これらのボードを最もよく使用するのは個人用電子デバイスです。しかし、他の分野でもフレキシブル PCB の汎用性と使いやすさがすぐに認識されました。柔軟性機能は、卓越した設計の自由度を提供し、製品の性能とサイズを最適化する機能です。

小型軽量化の重要性

フレキシブル PCB は標準ボードと比較して他の利点ももたらすため、柔軟性を提供するだけではありません。もう 1 つの主な特徴は、コンパクトなサイズと重量です。

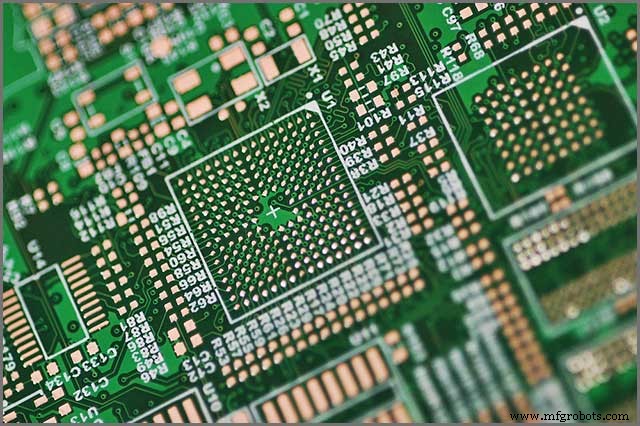

原則として、フレックスボードは通常のユニットよりも小さいです。 HDI (高密度相互接続) テクノロジを利用しているため、より多くのコンポーネントをより少ないスペースに収めることができます。

パフォーマンスに悪影響を及ぼさないことに言及することが重要です.それどころか、ボードは標準ユニットよりも優れたパフォーマンスと信頼性を備えています。フレキシブル PCB はコンパクトなスペースに収まるため、サイズの縮小は追加の利点にすぎません。

それらを曲げることもできることを忘れないでください。つまり、最小のセクションでも配置できます。これは、使用方法に関係なく、デバイスのデバイス全体のサイズを最小限に抑える上で重要な要素になる可能性があります.

フレキシブルボードが提供する推定スペース削減は約 50% であり、軽量化の改善はさらに優れています。見積もりによると、フレックス PCB は通常のユニットよりも最大 95% 軽量化できます。もちろん、それは使用する材料と目的のアプリケーションによって異なります。ただし、必然的にライトボードを自由に使用できるようになります。

フレキシブル PCB の耐久性と信頼性について

小型で軽量なボードに関するこれらの話はすべて良さそうに聞こえますが、信頼性と耐久性について心配するかもしれません。幸いなことに、これらの領域でも明らかな改善が見られます。

フレキシブル基板は、コンタクト圧着、コネクタ、はんだ接合などのスターター用スターター用インターフェース接続を必要としません。これらの PCB は、相互接続の数が少ないことも特長としており、コンポーネントが故障するリスクを最小限に抑えます。これは、ボードの信頼性を高めるものです。

3.1.フレキシブルプリント基板は耐久性がありますか?

軽量化と回路の柔軟性により、耐久性に関しては耐衝撃性と耐振動性が向上します。それがパフォーマンスをサポートし、ボードの強度を高めます。

ポリイミドは通常、メーカーがフレキシブル PCB に使用するベース基板材料です。その材料は、その優れた熱安定性で有名です。ボードの全体的な耐久性は、選択した素材によって異なります。しかし、賢明に選択すれば、PCB が長期的な投資になることを確信できます。

フレキシブル基板の材料の選択やその他の詳細の設定についてサポートが必要な場合は、お気軽に WellPCB までお問い合わせください。同社には経験豊富なエンジニアのチームがあり、プリント回路基板に関するあらゆるジレンマの解決を支援します。

熟練したスタッフと最新の設備のおかげで、WellPCB は課題に立ち向かい、その複雑さに関係なく、あらゆるフレキシブル PCB を製造できます。同社は、優れたサービスと迅速な納期を手頃な料金で提供できることを誇りに思っています。

極度の温度アプリケーションについて知っておく必要があります

ポリイミドが優れた熱安定性を備えていることは既に述べました。そのおかげで、フレキシブル基板は極端な温度に耐えることができます。さらに、従来の PCB よりも表面実装に適しています。はんだ接合部へのストレスが少なくなり、熱の不一致が発生する可能性が低くなります。

極端な温度と言うとき、高熱だけを考えているわけではありません。通常、フレキシブルボードは 400℃ までの温度で十分に機能しますが、-200℃ までの温度でも最適なパフォーマンスを維持できます。

フレキシブル PCB のもう 1 つの重要な特性である、標準基板に通常適用される誘電体材料よりも優れた優れた放熱性について言及することも重要です。

ポリイミドのその他の特徴には、収縮と膨張が最小限に抑えられていること、酸、油、ガス、その他の化学物質に対する耐性があります。さらに、フレキシブルボードは、紫外線や放射線に対する優れた耐性を備えています。

フレキシブル PCB、考慮しなければならないコスト要因

このシナリオを想像してみてください。小さくて軽いプリント回路基板があります。通常の PCB よりもサイズが小さいため、使用する材料が少なくなります。したがって、全体の価格は標準ユニットよりも低くなっています。全体的な材料の要件が比較的小さいという事実は、コストを妥当なものに保つはずです。

コストを考えるとき、見返りを忘れてはなりません。記事で分かったように、フレキシブル基板の特徴としては、優れた性能、信頼性、耐久性、そして丈夫さが挙げられます。そのようなものを見ると、そのコストは手頃な価格以上であることがわかります.

最小化されたエラールームと迅速なターンアラウンド

設計に問題がなければ、組み立てプロセス中にエラーが発生する余地を減らすことができます。それはあなたがすでに知っていることですが、それは不可欠な要素であり、それが私たちが言及している理由です.

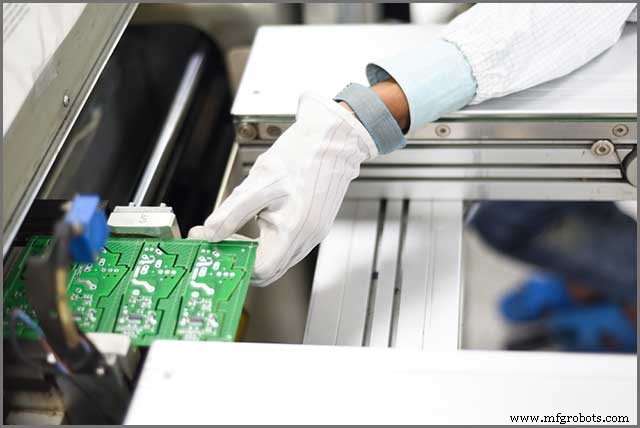

それとは別に、組み立て中のエラーのリスクを軽減するための自動生産に感謝できます。人間の関与は事実上ないため、ミスの余地は最小限に抑えられます。発生する唯一のエラーは、マシンの故障です。

上記のすべてのことにより、フレキシブルプリント回路基板のターンアラウンドタイムが短縮されます。自動化と、(ほとんどの場合) エラーを修正する必要がないという事実により、プロセス全体が加速されます。これは、多数の PCB を注文する予定のクライアントにとって特に便利です。自動化は大量生産効率の中心であり、まったく新しいレベルに達しています。

さまざまなフレキシブル PCB タイプ

フレキシブル PCB は、その複雑さに応じていくつかのカテゴリに分類できます。

概要は次のとおりです:

チームの 1 つが発見されたままになるシングルアクセスレイアウト。片面フレキシブル PCB: ここには 2 つのサブカテゴリがあります。両側から導電性の銅（または別の素材）を利用できるデュアルアクセス設計です。必要に応じて、補強材、ピン、コネクタを追加することもできます。

• 両面フレキシブル PCB: ここでは、導電性材料を含むいくつかの層の間に設定されたポリイミド絶縁層があります。必要に応じて、外側に銅パッドまたはその他のカバーを配置できます。この設計は、補強材、ピン、およびコネクタをサポートします。

• 多層フレキシブル PCB:I t は最も複雑なデザインですが、非常に汎用性の高いデザインです。片面回路と両面回路を組み合わせる必要があります。少なくとも 3 層の導電性材料を使用し、その間に絶縁層を配置する必要があります。専門家は、カバーを配置することをお勧めします。さまざまな設計から選択できますが、これらの PCB は最も厳しい要件にも適合する可能性があります。

完全に柔軟ではないボードを使用することもできることに注意してください。これらは、互いに恒久的に接続されたフレキシブル回路基板とリジッド回路基板です。リジッドフレックスボードの場合、そのデザインは異なります。それらは、導電性材料を備えたいくつかの層と、それらの間に断熱バクテリアを備えた層を備えています。ただし、必要に応じて柔軟な断熱層と硬質断熱層を自由に組み合わせて使用できます。
