IP20デバイス：IP定格システムの紹介

一部のアプリケーションでは、電気部品または機器をほこり、汚れ、湿気、または機械的損傷から保護する必要があります。しかし、どのようにして最良のソリューションを選択しますか？この記事では、IP定格システムとIP20デバイスを紹介します。

IP20評価の意味

国際規格IEC60529で定義されているIP定格により、アプリケーションで使用するのに最適な機器を決定できます。

Ingress Protection（IP）番号は、保護の程度を示す2桁の番号です。ソリッドオブジェクトの場合、最初の数値は0から8の間です。 2番目の数字は湿気保護を示し、0から6の間です。次の表は、利用可能なオプションをまとめたものです。

たとえば、IP20保護は、直径が12.5mm（番号2で定義）を超えるすべてのオブジェクトの侵入に抵抗します。ただし、湿気に対する保護は提供されません（ゼロで定義）。対照的に、IP24定格のデバイスは、直径が12.5mmを超えるすべての物体の侵入に抵抗し、あらゆる角度からの水しぶきから保護します。

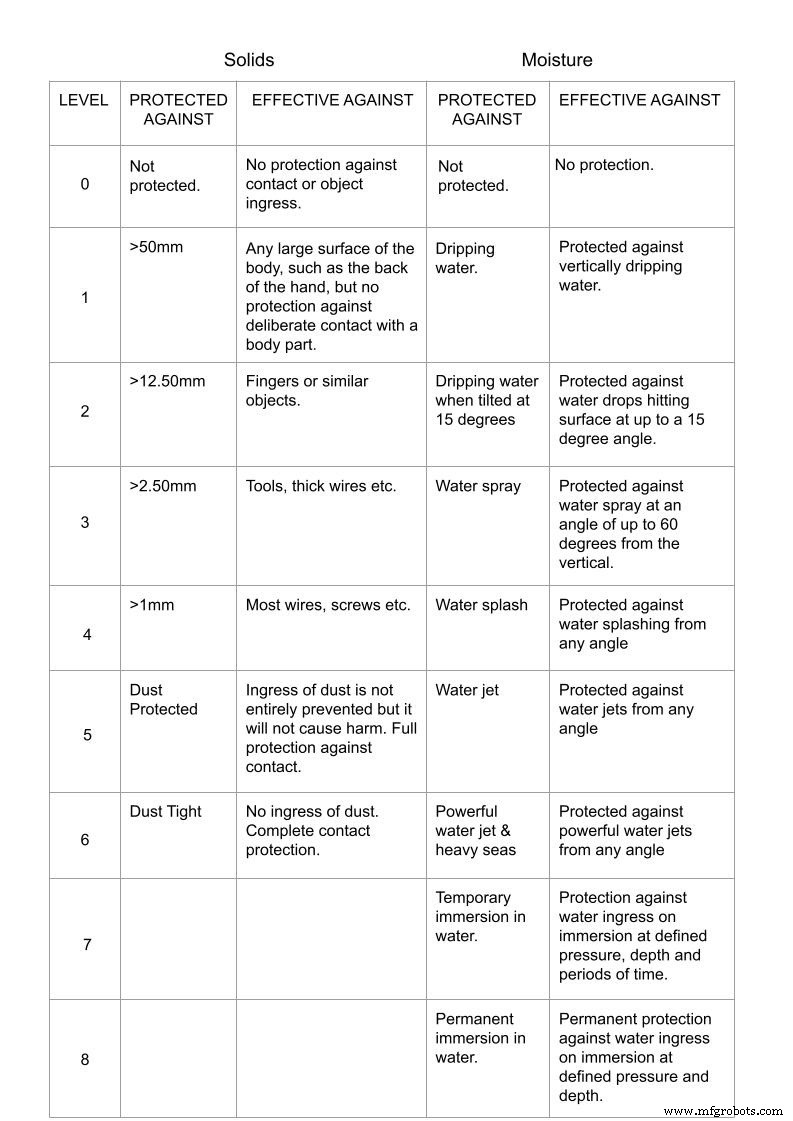

IP定格表

次の表にIP定格システムを要約します。

IP20とIP65

上記の表は、高レベルのほこり、汚れ、または湿気のあるアプリケーションにIP20定格のデバイスをインストールしないことを示しています。代わりに、パフォーマンスと低コストが最大の関心事である屋内の家庭用タイプのアプリケーションでそれらを使用してください。

IP65コンポーネントの場合は逆になります。これらは防塵性があり、高レベルの湿気に耐えます。ただし、このレベルのパフォーマンスにはコストがかかります。したがって、コンポーネントの低い評価（IP20評価など）で十分な場合は、この評価のコンポーネントを使用しないでください。

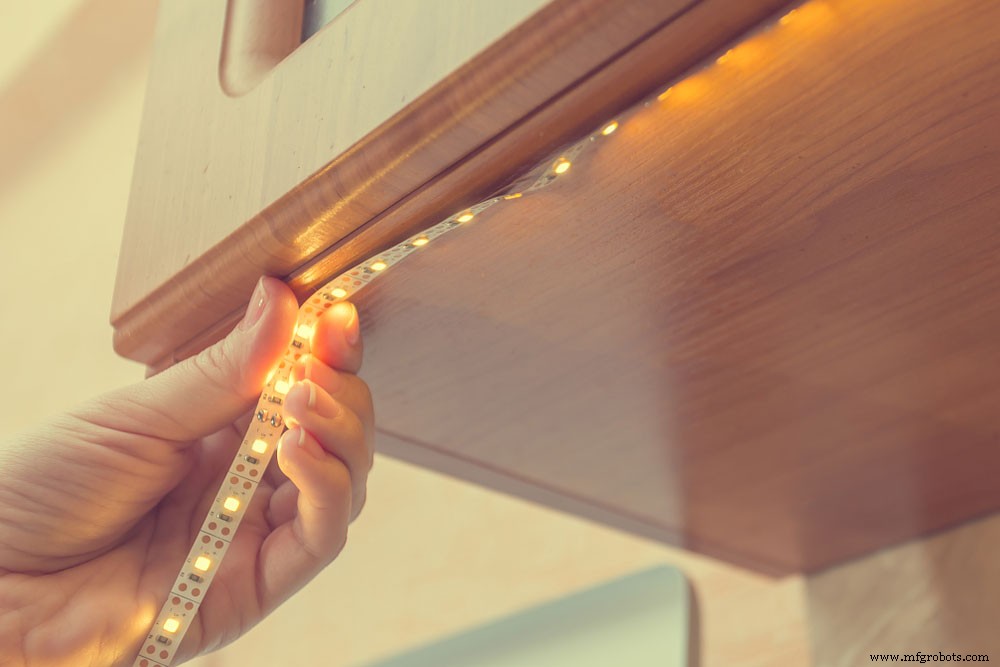

アプリケーションの例として、LEDストリップライトを使用してみましょう。リビングルームで、ムード照明としてIP20定格のストリップ照明を選択します。対照的に、バスルームのシャワー室の周りの柔らかな青色の照明には、IP65定格のストリップ照明を選択してください。屋外でIP65ストリップ照明を使用することもできます。

IP20とIP44の違いは何ですか？

IP20定格のデバイスは、物理的な損傷に対する保護が制限されており、汚れ、ほこり、または湿気に対する保護はありません。対照的に、IP44定格のデバイスは、妥当なコストで許容できるオールラウンドなパフォーマンスを提供します。

IP44デバイスは、優れた物理的保護と、ほこりや汚れに対するある程度の保護を提供します。水しぶきには耐性がありますが、水に浸さないでください。

LEDストリップ照明アプリケーションの例に戻ります。直接の水流から離れたバスルームやキッチンでIP44定格のコンポーネントを使用できます。また、屋外の庭で使用することもできますが、池や水景では使用できません。 IP20定格のデバイスは、これらのアプリケーションでは存続しません。

IP20製品はどこにインストールできますか？

IP20製品は、湿気のある場所から離して設置する必要があります。それらは屋内用途にのみ適しています。

IP20デバイスを汚れやほこりから遠ざけ、機械的損傷を受けにくい場所に設置することが重要です。このため、IP20定格デバイスの最も一般的なアプリケーションは国内の施設です。

IP防水とは何ですか？

完全防水（IP * 8）は、防水スケールでレベル8の機器のみです。これらのデバイスを恒久的に水に浸すことができます。ただし、さまざまな程度の保護があります。レベル2は水滴から、レベル4は水しぶきから、レベル6はウォータージェットから保護します。

結論

信頼性の高い長期動作を保証するには、アプリケーションに適した機器を選択することが重要です。 IP定格システムにより、情報に基づいた選択を行うことができます。アプリケーション用の電気機器の選択についてサポートが必要な場合は、ご連絡ください。
