BD139ピンアウト解説：パワートランジスタ制御の究極技術リファレンス

高電流や高電圧を制御したいとき、最初に思い浮かぶのはダーリントントランジスタかもしれません。しかし、ダーリントンペアが手に入らない場合、代替品を探すことになります。幸い、私たちにはあなたのニーズに応えるものがあります。パワートランジスタも高電流利得制御に最適です—特にBD139ピンアウト。

BD139はそのような用途に最適なトランジスタの一つです。そして、それほど高価ではありません。

この記事では、BD139について、回路で安全に動作させる方法、さまざまなBD139回路プロジェクトについてすべて学びます。

さっそく始めましょう！

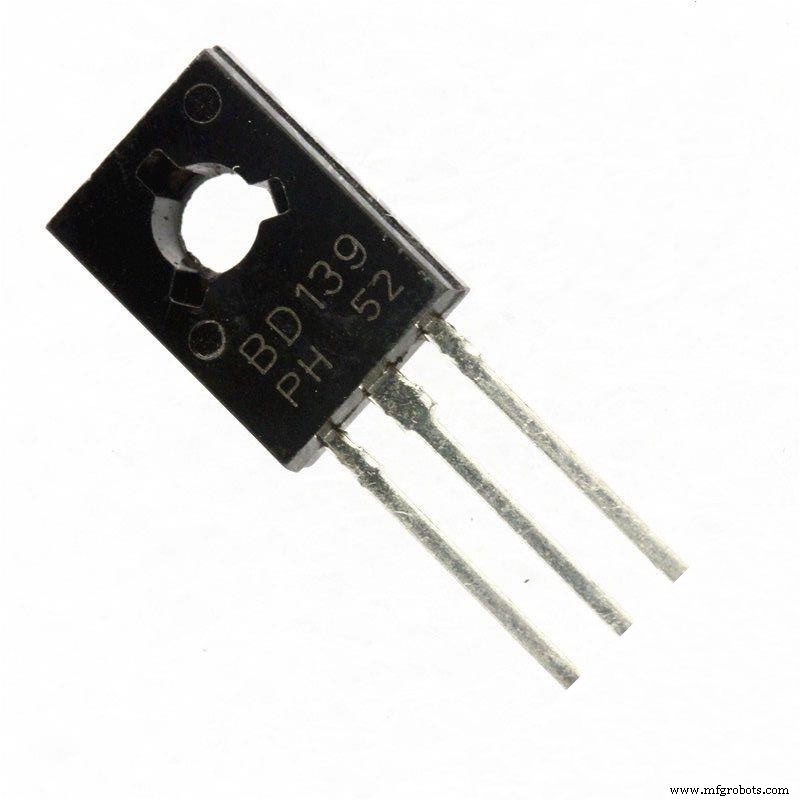

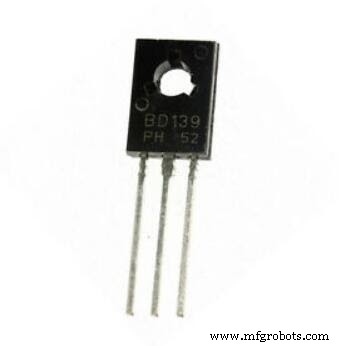

BD139とは？

BD139は、相補回路を持つオーディオアンプおよびドライバで高電圧を制御するNPNトランジスタです。NPNトランジスタであるため、エミッタとコレクタはP-N接合または開放（逆バイアス）状態にあります。また、ベースピンをグラウンドに接続して信号を受信すると、ベースピンは順バイアス（閉鎖）状態になります。

また、BD139の増幅能力はトランジスタの利得値—40〜160—に依存します。しかし、BD139には1.5Aの電流制限があり、1.5Aより高い電流を必要とする負荷を接続することは不可能です。

さらに、このトランジスタを完全にバイアスすると、エミッタとコレクタ間に最大1.5Aの電流が流れます。したがって、ベースピンにはコレクタ電流と電圧の1/10（最大5V）の供給が必要で、このトランジスタを完全にバイアスします。

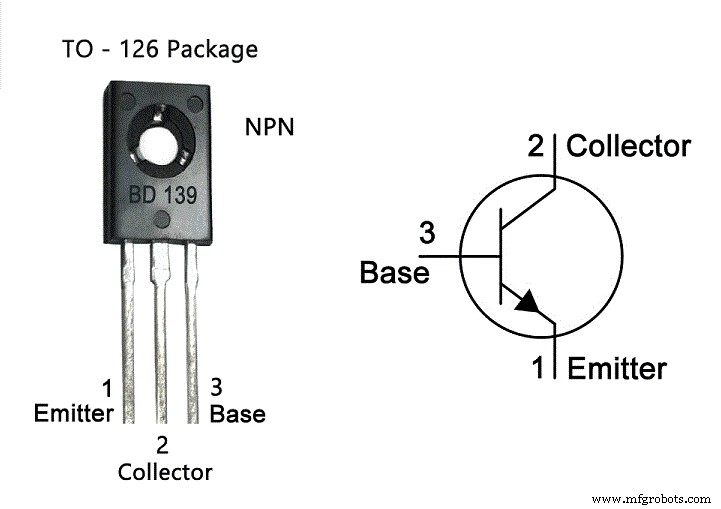

BD139ピンアウト

BD139には以下の表で説明する3つの主要なピンアウトがあります：

ピン	タイプ	パラメータ
ピン 1	エミッタ	エミッタは通常グラウンドに接続され、主に電流ドレインとして機能します。
ピン 2	コレクタ	コレクタは電流の流れを制御し、通常負荷に接続されます。
ピン 3	ベース	ベースはトランジスタの完全バイアスを制御します。これによりトランジスタのオン/オフを切り替えられます。

BD139の特徴

BD139の主な特徴は以下の通りです：

• TO-255パッケージで入手可能
• VBEはわずか5V
• VCEは80V
• 12.5Wのコレクタ損失係数
• 鉛フリーパッケージでも入手可能
• 80Vのコレクタ-ベース電圧
• SOT-32プラスチックパッケージを採用
• 40〜60の直流利得
• 1.5Aの連続コレクタ電流（IC）
• 保存用および動作接合部の動作温度範囲は-55〜+150°C

BD139の代替品と同等品

BD139は以下の同等品で置き換え可能です：

BD237、BD179、BD139G、BD230、BD169、BD379、MJE244、BD237G、MJE722、MJE242、BD791、BD789。

BD139の用途

BD139のさまざまな用途は以下の通りです：

• 5V動作電圧で動作する電子回路
• スイッチング回路
• このBD139 NPNトランジスタは1.5Aを超えない負荷の制御に役立ちます
• 増幅回路でBD139を使用可能
• BD139はArduinoプロジェクト、アナログ回路プロジェクトなど、教育およびDIY電子プロジェクトに最適
• ロードドライバー回路で使用可能
• BD139はRFアンプに最適

回路でBD139を安全に長期稼働させる方法

過剰な負荷をかけるとBD139を簡単に破損させてしまいます。したがって、BD139を安全に稼働させるために従うべき手順があります。

まず、80Vより高い電圧でBD139を使用しないでください。また、1.5A以上の電流を必要とする負荷を駆動するのはこのトランジスタにとって危険です。トランジスタに最適なヒートシンクを使用することも重要です。

適切なヒートシンクを使用することに加えて、ベース電流供給用の正しいベース抵抗を見つけてください。また、このトランジスタを生存温度である-55〜+150°Cを超える温度から遠ざけてください。

BD139回路プロジェクト

ここではBD139の3つの異なる用途について説明します。これら3つの用途には、アンプとして動作するBD139、スイッチとして動作するBD139、BD139を使用したArduinoプロジェクトが含まれます。

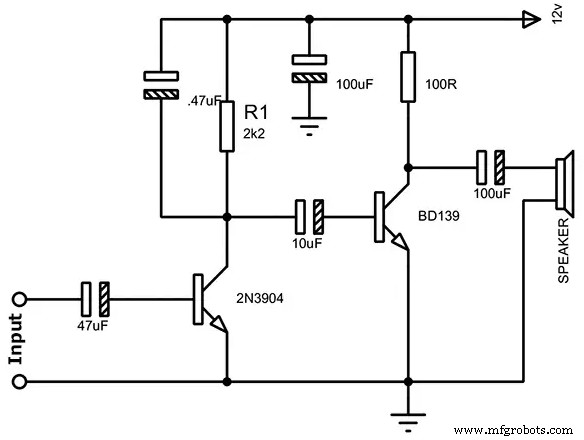

アンプとして動作するBD139

この用途では、包括的な周波数応答と低調波歪みを生成する2ワットのクラスA-Bオーディオパワーアンプを使用します。

この回路は8Ωスピーカーを駆動できます。このスピーカーの出力電力は約5ワットで、この回路の電源電圧は12V〜18Vの間になります。

この回路は2N3904とBD139で構成される2段トランジスタを備えています。しかし、両トランジスタはまったく同じ技術仕様を持っています。

また、これらのトランジスタは共通エミッタ構成で動作し、入力信号が入力コンデンサに達するたびにバイパスできます。

その後、Q1トランジスタが入力信号を増幅し、Q2トランジスタに送ります。最後に、Q2トランジスタが信号を再度増幅し、出力に送ります。

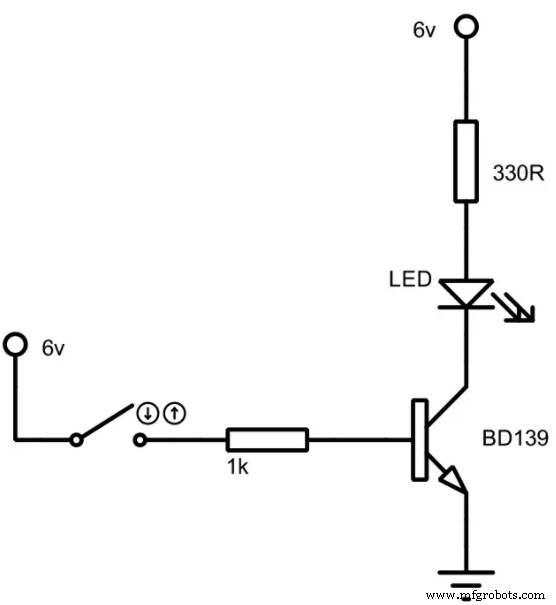

スイッチとして動作するBD139

ここではBD139を使用した基本的なスイッチ回路モデルがあります。また、回路にはLEDとトランジスタを駆動する2つの抵抗があります。

スイッチが閉じると、ベース抵抗の供給が可能になり、BD139がオンになります。その後、パルスがLEDに到達したため、光を発し始めます。

また、BD139の完全バイアス状態は飽和領域です。ベース-エミッタ電圧（VBE）とコレクタ-エミッタ（VCE）は最大80ボルトまでしか扱えません。したがって、ベース電流が切れるとBD139トランジスタはオフになります。

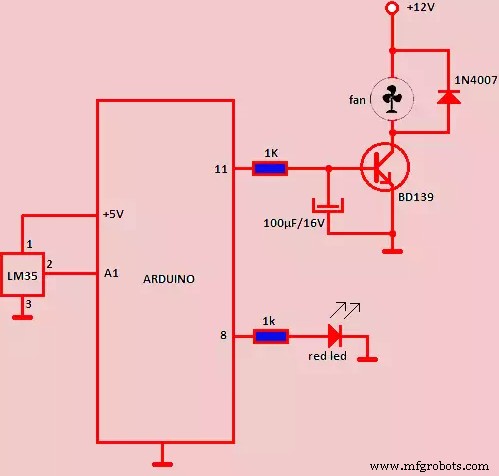

BD139を使用したArduinoプロジェクト

ここではBD139トランジスタを使用したArduinoプロジェクトを紹介します。この回路では、BD139が速度制御操作とアプリケーションを処理します。

この回路はファンの速度を制御する速度制御回路です。また、回路図からPWM端子とBD139トランジスタが接続されていることがわかります。これにより、Arduinoボード上のパルスを通じてBD139トランジスタがファンの速度を制御できます。

まとめ

BD139トランジスタは様々な電子回路で動作するよく知られたNPNトランジスタです。また、その安価さと高コレクタ電流のおかげで、あなたの講座で使用するのに最適なトランジスタの一つです。

このため、BD139トランジスタは商用電子回路や教育プロジェクトで見つけることができ、1.5Aを駆動することもできます。したがって、LED、高電流リレー、モーターなどの高電流デバイスを動かせます。

また、高いコレクタ-ベース電圧とコレクタ-エミッタ電圧（80ボルト）のおかげで高い耐久性を誇ります。さらに、12.5Wのコレクタ損失はアンプ用途に理想的なトランジスタにします。 게다가、飽和電圧はわずか0.5V—これがパワー制御に最適なトランジスタの一つである理由です。

この記事の終わりに来ました。覚えておいてください、私たちは常にあなたの提案と質問を歓迎します。何かあれば、必ずご連絡ください。喜んでお手伝いします。
