エンジニアリング図面に必須の要素：完全チェックリスト

エンジニアリング図面は、要件をメーカーに明確に伝え、最終製品が想定通りに仕上がることを保証するために不可欠です。エンジニアリング図面には部品の重要な要素に関する主要な詳細が記載されており、図面なしで部品を製造しようとすると、最終部品に対する期待値を製造パートナーと共有するのが難しくなります。

図面に何を記載すべきか？本記事では、明確で簡潔、効果的なエンジニアリング図面を作成するために知っておくべきすべてを解説します。

エンジニアリング図面の基礎

エンジニアリング図面とは、顧客の特定ニーズを満たす部品を製造するために必要な情報を伝える技術図面です。標準化された言語と記号を通じて、設計者の正確な要求と期待をメーカーに伝えます。エンジニアリング図面は、メーカーがリビジョン管理、品質検査要件の理解、コスト増要因の早期発見を行うのにも役立ちます。

Fast Radiusと協業する場合、お客様は独自の2Dエンジニアリング図面を作成する責任があります。図面を提供いただければ、当社エンジニアがチームと連携して曖昧さを解消します。最も重要なのは、エンジニアリング図面を作成する人が、製品、その見た目、機能を熟知していることです。

厳しい公差、後処理ニーズ、特定の品質要求、複雑な設計がある場合、エンジニアリング図面が必要です。3Dモデルだけで十分なケースもいくつかありますが、3Dモデルと2Dエンジニアリング図面の両方を用意するのが理想的です。2D図面は、3Dモデルにはない情報（材料タイプ、公差、仕上げなど）を提供します。

幸い、すでに3Dモデルがあれば、モデリングソフトでわずか数クリックで2D図面を効率的に作成できます。手書きでエンジニアリングモデルを描くのは時間がかかりますが、3Dモデルから2D図面を生成するのは簡単です。あとは寸法、公差、メーカーに含めてほしいその他の特定要件を追加するだけです。追加メリットとして、2D図面は部品のリビジョンステータスを明確に示し、どのモデルが正しいバージョンかという曖昧さを排除できます。

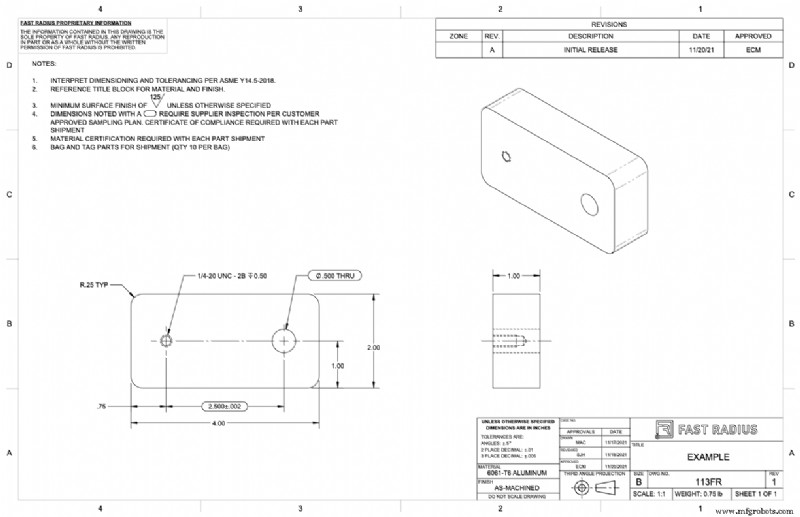

エンジニアリング図面の必須項目

すべてのエンジニアリング図面に必須の項目：

寸法と公差： 部品製造に必要な寸法と公差を図面に記載してください。CNC部品の場合、部品のすべての寸法を図面に入れるのが慣例です。しかし、射出成形や積層造形部品の場合、過剰な寸法記入は避けてください。メーカーがどの寸法が最重要か判断しにくくなるためです。必要以上に厳しい公差を記入しないよう注意してください。コストを押し上げるだけで機能性は向上しません。

品質と検査要件： 品質と検査要件も記載し、メーカーが何をどのように検査すれば期待を満たせるかを正確に把握できるようにしてください。

タイトルブロック： 図面の右下隅に配置される追加情報ブロックです。設計者名、部品番号と説明、材料、仕上げ、部品重量、一般公差、縮尺、単位が含まれます。部品がアセンブリの場合、部品表（BOM）も記載し、プロジェクトに必要なアイテムと数量をリストします。リビジョンブロックで、メーカーが最新バージョンで作業していることを確認できます。

ビュー： 詳細図、断面図、補助図で示される追加情報は有用ですが、すべての設計で必要というわけではありません。部品理解に不可欠なビューのみを含め、新しい情報を追加しないビューは省略してください。アイソメトリックビューは必須ではありませんが、メーカーが部品をよりよく視覚化するのに常に役立ちます。

記号と線： エンジニアリング図面ソフトウェアで読みやすい図面を作るのは、一般的なエンジニアリング図面記号と線に慣れていれば簡単です。エンジニアリング図面で最も一般的な線種には：

• 実線： 物体の物理的境界を表します。
• 隠れ線： 特定のビューでは見えない領域（面の裏側のエッジなど）を示します。
• 中心線： アセンブリの幾何学的中心を示し、穴、スロット、その他対称的な特徴を図面を煩雑にせずに示すのに使われます。
• 切断線： ビューが切断されていることを示します。単一寸法がページに収まらないほど長い場合など、情報をスペースを取らずに表示するのに使います。

射出成形や積層造形で部品を作る場合、クリティカルフィーチャー（重要形状）にも特別な注意を払ってください。メーカーは部品準備と製造セットアップ決定時にこれらの要素に焦点を当てます。射出成形と積層造形部品は複雑な形状を持つことが多いため、クリティカルフィーチャーに焦点を当てることで、メーカーは部品を可能な限りコスト効率よく、迅速に作れます。

エンジニアリング図面作成の最終チェックポイント

エンジニアリング図面作成時に最終製品が期待通りになるよう留意すべき点：

1. 可能な限り代替案を提示する： 推奨材料と代替材料を記載し、メーカーに柔軟性を持たせて部品コストを抑えられるようにします。オプションコーティング、部品マーキング、その他の後処理方法など、柔軟性を持たせると有益な他の要件も同様です。
2. 必要以上に厳しい公差を指定しない： 図面タイトルブロックの公差を参照するようにしてください。より厳しい公差を追加するとコストと生産時間が増え、メーカーが設計の最も重要な側面に集中しにくくなります。公差が材料の標準精度レベル内に収まるようリサーチしてください。
3. IMと積層造形部品で過剰寸法指定しない： 図面には重要な寸法のみ記載してください。過剰な寸法を管理しようとするとコストが増え、品質検査が複雑になります。

Fast Radiusと提携する

明確なエンジニアリング図面と設計は、メーカーが機能的で美観に優れ、ニーズを満たす部品を作るのを助けます。エンジニアリング図面の作成に苦労している、どの寸法や要件を含めるべきか決められない、情報過多と不足のバランスが取れない場合は、信頼できる製造パートナーとの協業を検討してください。

Fast Radiusと提携すれば、当社チームがエンジニアリング図面をレビューし、部品を迅速かつコスト効率よく製造できるか確認します。図面に十分な情報が含まれているかダブルチェックし、部品自体や製造コストでサプライズがないよう確認します。次のプロジェクトを始めるには、今すぐお問い合わせください！
