デジタル回路設計の総合ガイド:歴史、原理、最新のイノベーション

現代のエレクトロニクスの根幹であるデジタル回路は、離散バイナリ信号を処理し、アナログ システムと比較して優れたノイズ耐性と拡張性を提供します。このガイドでは、その進化、核となる特性、建設方法、未来を形作る最先端のテクノロジーについて説明します。

デジタル回路の簡単な歴史

1705 年、ゴットフリート ヴィルヘルム ライプニッツは、算術と論理を融合させて二進法を形式化しました。その後、ジョージ ブールは 1850 年代にブール代数を体系化し、デジタル計算の基礎を築きました。チャールズ サンダース パースは 1886 年に電気スイッチを使用した論理演算を説明し、リレーから真空管への移行のきっかけとなりました。

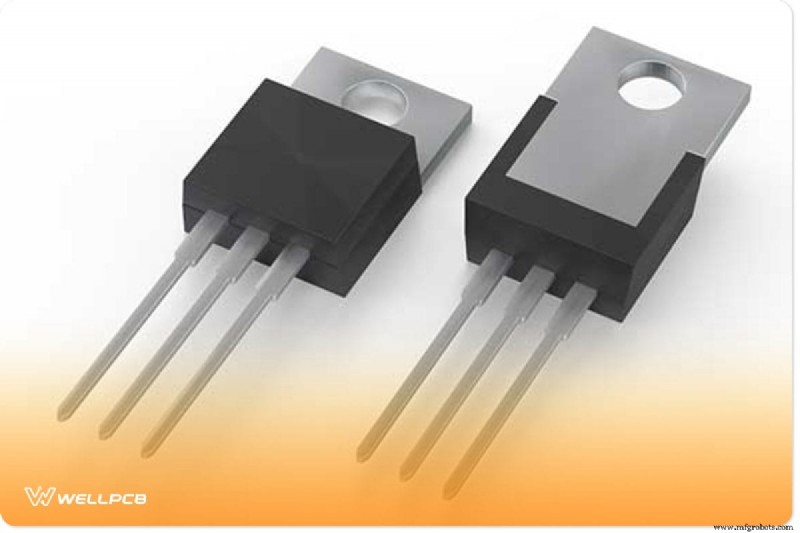

第二次世界大戦後、数値計算がアナログ手法を追い越し、ソリッドステートデバイスが機械式リレーに取って代わり始めました。 MohamedAtalla と DawonKahng による 1959 年の画期的な MOSFET トランジスタは業界に革命をもたらし、現在最も広く使用されている半導体デバイスになりました。

初期の IC には数個のトランジスタしか搭載されていませんでしたが、急速な小型化により、現在では単一のシリコン ダイ上に数十億個の MOSFET を搭載できるようになり、数十年にわたる進歩の証です。

デジタル回路の主な特性

デジタル回路は、信号をバイナリ値として表現する能力を活用しており、ノイズの影響をほとんど受けません。伝送路によって干渉が生じた場合でも、システムはエラーなく元の 0 と 1 を復元できます。

2 進数の数を増やすと精度が向上し、ハードウェアを根本的に変更することなくスケーラブルな設計が可能になります。対照的に、アナログ システムでは、解像度を向上させるためにコンポーネントを再設計する必要があります。

ソフトウェア アップグレードにより、ハードウェアを変更せずにデジタル システムの機能を追加したりバグを修正したりできるため、迅速な反復と導入が容易になります。

デジタルストレージは高い信頼性を提供します。時間の経過とともに変化するアナログ メモリとは異なり、データは劣化することなく何度でも読み書きできます。

アナログ信号をデジタルに変換する場合、量子化誤差が発生する可能性があります。これらのエラーを軽減するには、信号のニュアンスを捉えるのに十分な解像度が必要です。

デジタル回路の構築

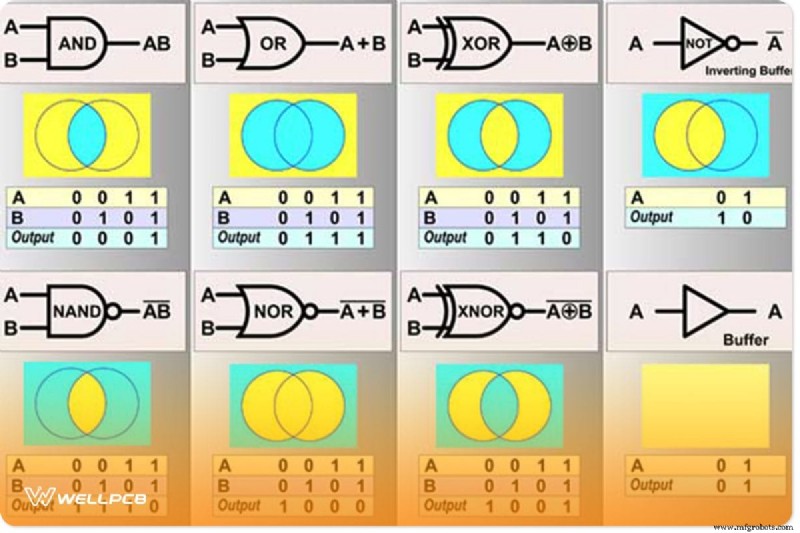

エンジニアはトランジスタまたは真空管を使用して論理ゲートを構築し、組み合わせ論理の基礎を形成します。各ゲートはブール関数を実行し、出力をカスケードして複雑なシステムを形成できます。

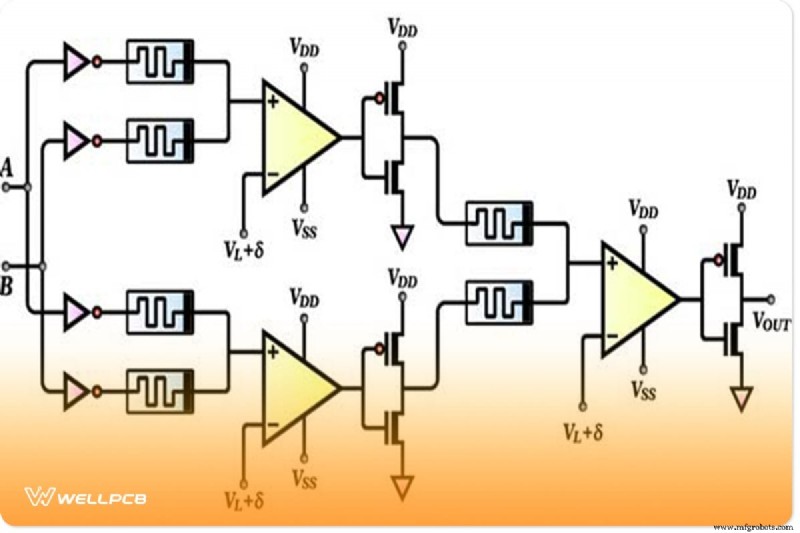

ロジックゲートの構築

メーカーは、電子制御スイッチを活用して、数十億個のトランジスタを備えた IC を設計します。 1 つのゲートからの出力は多くの場合、後続のゲートへの入力として機能するため、階層設計が可能になります。

ルックアップ テーブル ベースの設計

プログラマブル ロジック デバイス (PLD) は、ルックアップ テーブル (LUT) を使用して入力を出力にマッピングするため、設計者は再配線せずに機能を再プログラムできます。この柔軟性は、少量の製品や急速に進化する製品に最適です。

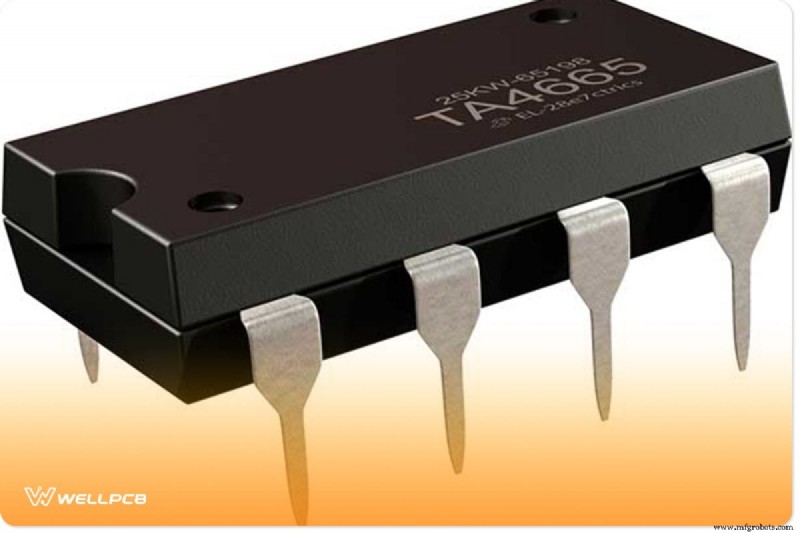

集積回路 (IC)

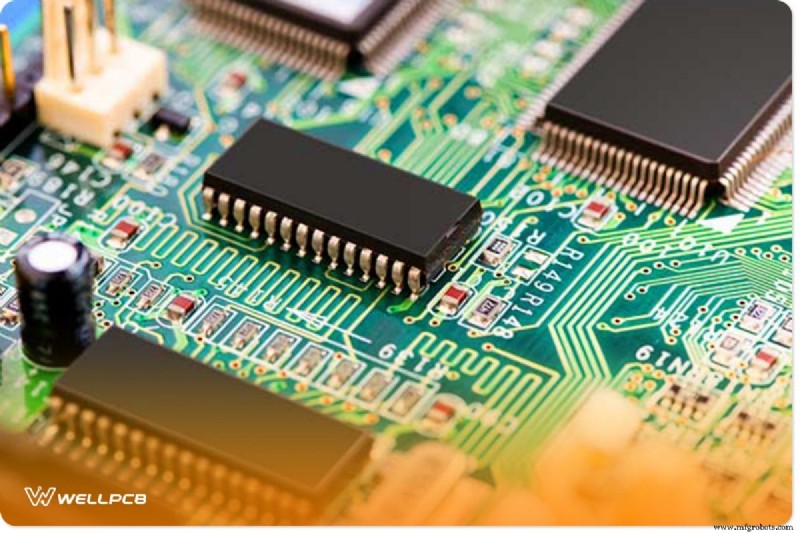

IC は、単一のシリコン ダイ上に多数のトランジスタを統合し、コストと設置面積を大幅に削減します。設計者は、プリント基板 (PCB) 上で複数の IC を接続して、完全なシステムを組み立てます。

設計の効率を維持するために、エンジニアはブール代数、カルノー マップ、二分決定図、ヒューリスティック アルゴリズムを通じてロジックの冗長性を最小限に抑えます。

表現

設計者はゲートと電子スイッチに標準化されたシンボルを使用し、SPICE またはその他の EDA ツールによる自動分析を容易にします。

コンビナショナル vs シーケンシャル

組み合わせ回路の出力は電流入力のみに依存しますが、順序回路には状態を保持するメモリ素子が組み込まれています。同期システムは、クロックに合わせて状態を変更します。非同期システムは入力の変更に即座に反応します。

コンピュータのアーキテクチャ

最新の汎用プロセッサは主に同期型で、レジスタと ALU 全体のデータ フローを調整するマイクロプログラムされた制御シーケンスを実行します。

設計上の課題

アナログの寄生要素（ノイズ、容量、インダクタンス）はデジタル ロジックを乱す可能性があるため、慎重なタイミング マージンとレイアウト設計が必要です。

EDA ツール

電子設計自動化 (EDA) ソフトウェアは、回路図のキャプチャ、シミュレーション、製造レイアウトを合理化し、製造性とパフォーマンスを保証します。

テストと検証

機能テストとタイミング テストにより、製造された回路が仕様を満たしていることが確認され、製造上の欠陥が早期に検出されます。

ロジック ファミリの進化

メカニカル リレーから最新の CMOS まで、各ロジック ファミリには速度、電力、信頼性のトレードオフが導入されています。

リレー

信頼性は高いものの遅いリレー ロジックには、機械的磨耗と限られたファンアウトが発生していました。

真空管

真空管は速度を向上させましたが、大量の熱を発生し、寿命には限界がありました。

抵抗トランジスタ ロジック (RTL)

RTL は、ファンアウトが約 3 で、低消費電力と高い信頼性を実現しました。

ダイオード トランジスタ ロジック (DTL)

DTL によりファンアウトが 7 に増加し、消費電力がさらに削減されました。

トランジスタ-トランジスタ ロジック (TTL)

TTL は最大 20 のファンアウトを達成し、初期のデジタル システムの主力となりました。

エミッタ結合ロジック (ECL)

超高速 ECL はより多くの電力を消費するため、高性能 CPU に適しています。

CMOS

CMOS は、その速度、密度、消費電力の低さにより今日主流となっており、マイクロコントローラーからスーパーコンピューターに至るまであらゆるものに電力を供給しています。

最近の進歩

メモリスター

2009 年以来、メモリスタは、CMOS プロセスを補完する高密度、低電力の不揮発性ロジックとして有望であることが示されています。

高速単一磁束量子 (RSFQ)

超伝導 RSFQ 回路はジョセフソン接合を使用してピコ秒のスイッチングを実現し、超高速コンピューティングの経路を開きます。

光コンピューティング

研究者は、光を使用して情報を処理する全光ロジック要素を研究しており、電子速度制限を超える可能性があります。

結論

デジタル回路は依然として現代のエレクトロニクスの中心であり、ノイズに対する回復力と継続的な革新を提供します。研究がメモリスティブ、超電導、光の領域に進むにつれて、次世代のデジタル システムは前例のないパフォーマンスを約束します。
