ソルダーマスク設計・選定をマスターする6つの必須ステップ
PCBを酸化、腐食、はんだブリッジ故障から守る第一歩は、適切なソルダーマスク選定です。基礎から製造ベストプラクティスまで、業界実績に基づく簡潔なガイドをお届けします。

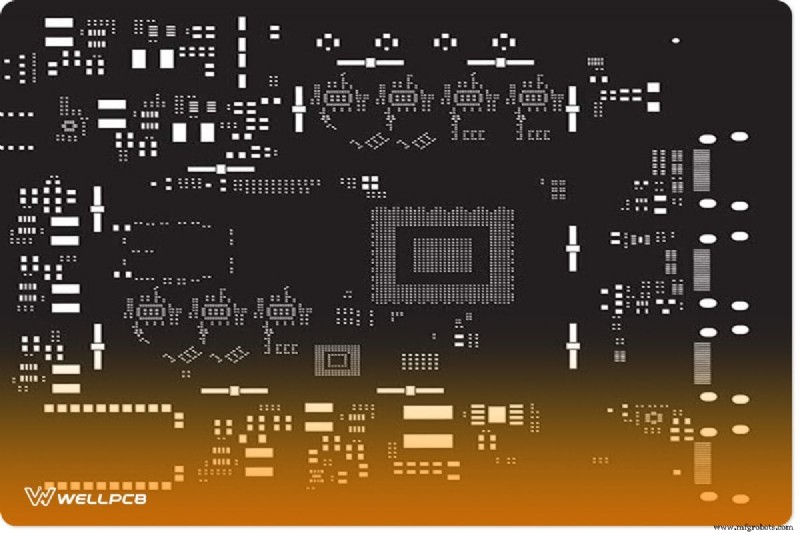

ソルダーマスクとは?
ソルダーマスク(ソルダーレジスト、ソルダーストップとも呼ばれる)は、PCB上の銅トレースを覆う薄い樹脂系コーティングです。主目的はリフローや手はんだ時に隣接パッドへのはんだブリッジを防ぐこと、さらに銅を湿気、粉塵、酸化から保護することです。最も一般的な処方は熱硬化性エポキシ樹脂で、優れた絶縁性、耐湿性、耐熱性、はんだ耐性を備えます。

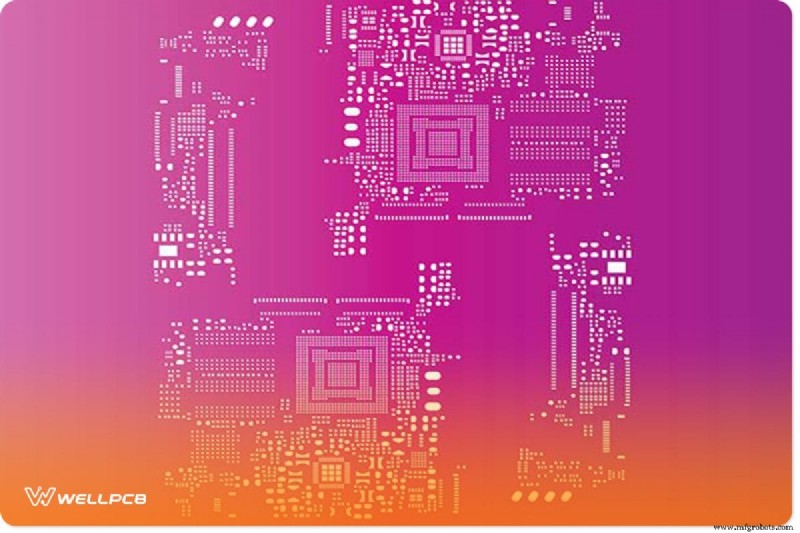

グリーンが伝統色ですが、現在は白、黒、青、黄、赤など多彩なカラーオプションがあり、基板に独自のアイデンティティを与えたり、ニッチ要件に対応したりできます(例:赤はAI用途で人気、黒は高光反射用途で採用)。

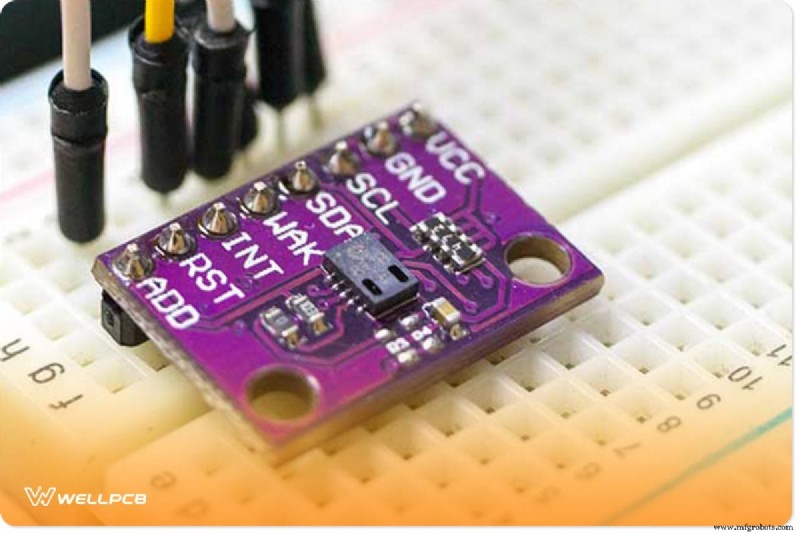

カスタムカラー選択は実装時のクイックな視覚合図にもなり、同一サプライヤーやプロジェクトラインの基板識別を助けます。
ソルダーマスクの主要機能
ソルダーマスクは以下で極めて重要です:
- リフロー時のはんだブリッジと短絡防止
- 銅トレースを腐食、酸化、汚染から保護
- コンポーネント実装のための清潔で絶縁された表面を提供
これがないと、手実装基板は短絡しやすく、量産基板は信頼性リスクを抱えます。だからこそ事実上すべての商用PCBにソルダーマスクが施されます。
4つの一般的なソルダーマスク技術
コスト、解像度、生産量に応じて各技術が独自の利点を提供:
- トップ/ボトムサイドマスク—インク、エポキシ、フィルムで両面を覆い、部品パッド位置で選択的に開口
- エポキシリキッド—コスト効率に優れた熱硬化性ポリマーでスクリーン印刷・熱硬化可能。少量生産・試作に最適
- 液状インクフォトイメージアブル—スプレー塗布したインクをフォトマスク越しにUV露光し現像。微細ピッチ設計に高解像度だが、清潔で管理された環境が必要
- ドライフィルムフォトイメージアブル—ラミネートフィルムを露光・現像・剥離。優れた均一性で量産に常用
製造プロセス概要
ソルダーマスク塗布ワークフローは、一貫性と信頼性確保のため入念に実施されます:
- 洗浄—フラックス、粉塵、油分を徹底除去し、清浄な基板を準備

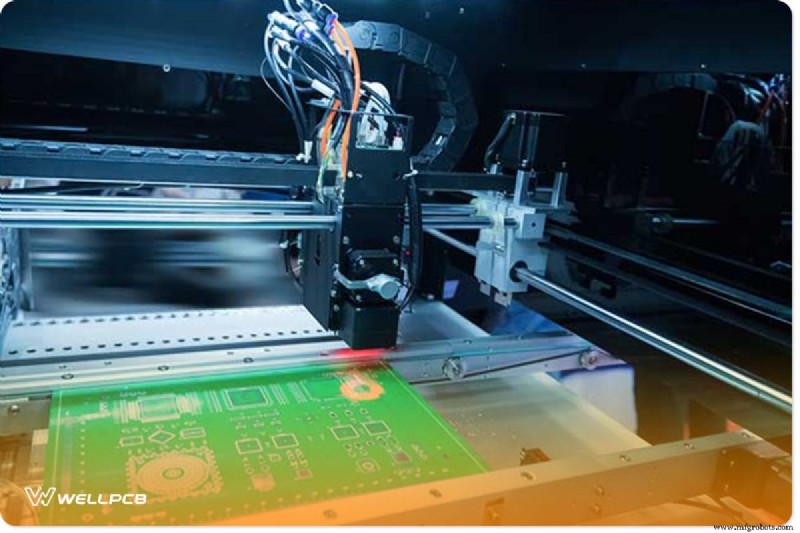

- インク塗布—選択技術に応じ、垂直塗布やインクジェットで制御された厚みでマスクインクを堆積
- プレハードニング—露光前にインクを安定化し、現像時の過剰材料除去を容易に

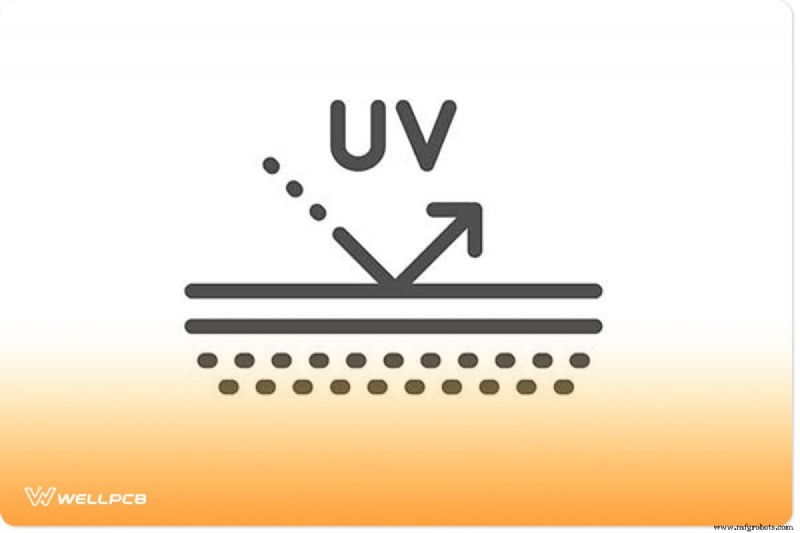

- 露光と硬化—透明フィルム/マスクをアライメントし、UV露光、硬化でパターンを固定
- 現像—現像液に浸漬し、未露光インクを洗い流して銅パッドを露出
- 最終硬化と洗浄—最終硬化で所望の機械的特性を達成、下流工程用に洗浄
信頼性の高いソルダーマスクのための設計ヒント
適切なマスク選定は方程式の半分に過ぎません。PCB設計もマスク対応でなければ、高コストな手戻りを招きます:
- 設計ファイルのパッドサイズと間隔を確認し、適切なマスククリアランスを確保
- はんだ付け時の短絡リスクを招く過度に厳しい公差を回避
- 設計確定前に、信頼できるPCBメーカーで能力とマスク公差を確認
適切なPCBメーカーの選定
ベテランメーカーとのパートナーシップはコスト効率と品質保証の要。評価すべき主要因子:
- 専門性—製造のみ、実装のみ、または両方を提供するか
- 品質管理—検査・テストプロトコルのデモを要求
- 経験—大量生産や高複雑度PCBの実績
- 認証—IPC-JSTD-001、ISO 9001、ISO 14001など業界標準への準拠確認
結論
ソルダーマスクの機能、タイプ、製造工程を明確に理解すれば、PCB信頼性を高め故障率を下げる意思決定が可能です。プロジェクト固有の要件相談、カラーとカスタマイズオプション検討、大量注文割引活用で、投資を保護しPCB寿命を延ばしましょう。専門知識でコンセプトから最終実装まで導きます。
