信頼性の高い PWM 回路の設計:ステップバイステップ ガイド

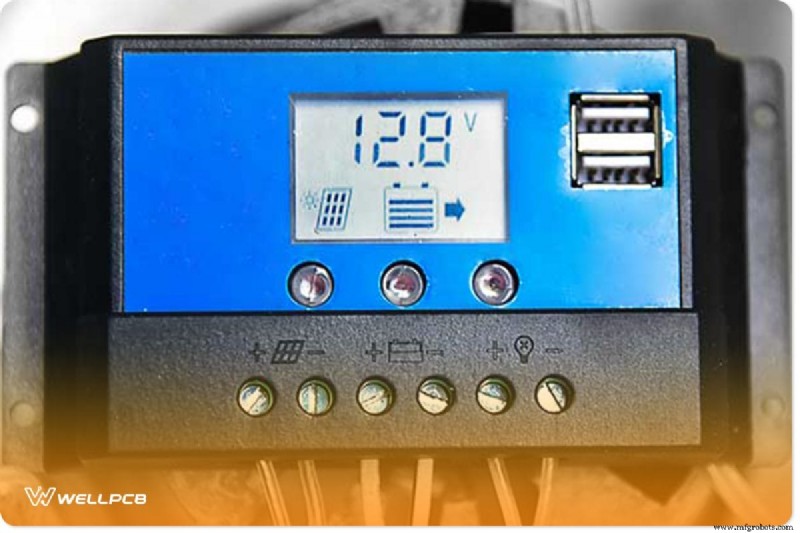

パルス幅変調 (PWM) の概要
パルス幅変調 (PWM) は、パワー トランジスタを高周波でオン/オフすることによって、負荷に供給される平均電圧を制御するデジタル技術です。デバイスは完全にオンまたは完全にオフであるため、スイッチング損失が最小限に抑えられ、PWM はモーター速度制御、LED 調光、電力コンバータに最適です。
主要な PWM 概念
デューティ サイクル
デューティ サイクルは、信号が High である 1 サイクルの割合です。次のように計算されます。
デューティ サイクル =(オン時間) / (オン時間 + オフ時間)
• 100% デューティ サイクル:信号は常に High です。
• 0% デューティ サイクル:信号は常に Low です。
頻度

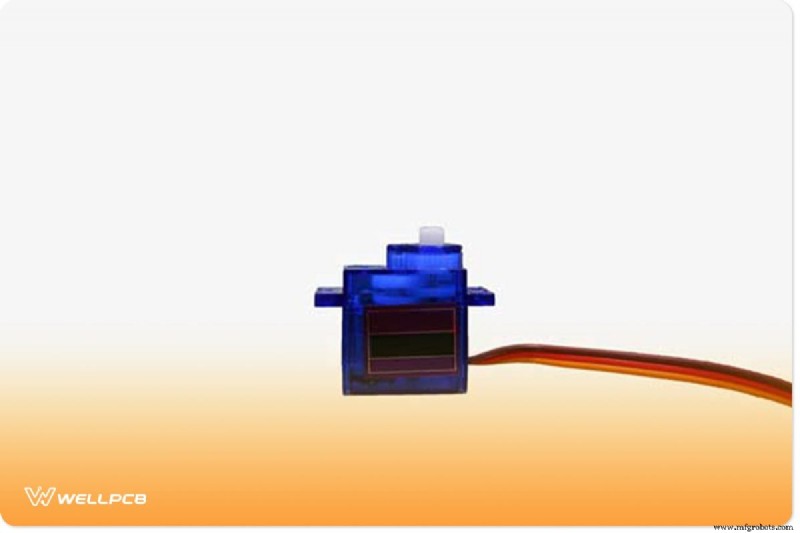

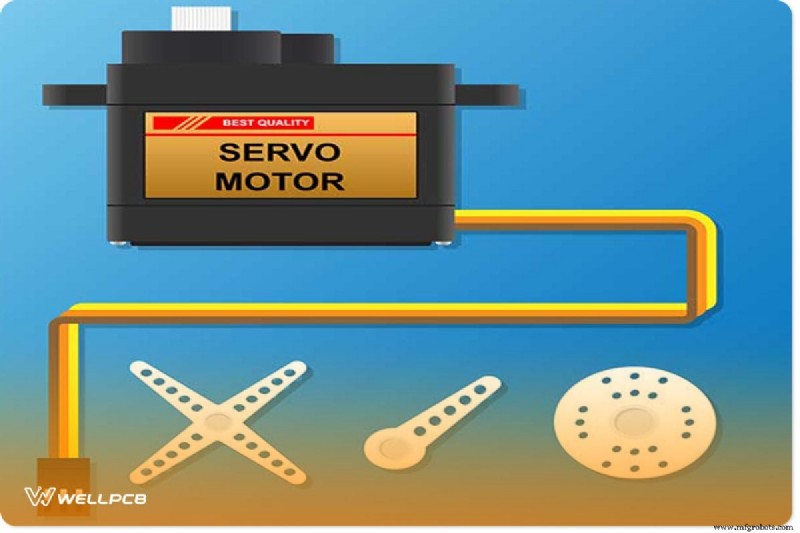

周波数は、PWM サイクルを繰り返す速さを決定します。一般的なマイクロコントローラーの PWM 出力は、パワー エレクトロニクスでは約 500Hz で動作しますが、サーボ制御には約 50Hz が必要です。適切な周波数を選択すると、スイッチング損失と制御精度のバランスが取れます。
パルス幅
パルス幅は、単一の PWM パルスの高い部分の持続時間です。通常、再現性を確保するために、50% デューティ サイクルの基準と比較して測定されます。
コンポーネントの選択と配線
- パワー MOSFET (例:IRFP460) – 高電流、低 Rds(on)
- ゲート ドライバー IC (TLP250 など) – 立ち上がり/立ち下がり時間が速く、MCU を保護
- デカップリング コンデンサ – MOSFET ゲート付近の 0.1µF
- フライバック ダイオード (1N5403) – 誘導スパイクから保護
- 抵抗 – ドライバー入力のプルアップ/プルダウン
- ヒートシンク – 消費電力から計算
- PCB (FR4) – 2.54 mm ヘッダー、コネクタ用ネジ端子
デザインワークフロー
1.回路図を作成する
KiCad、EAGLE、Altium Designer などの PCB 設計ソフトウェアを使用して、PWM コントローラー、ドライバー、パワーステージをレイアウトします。続行する前に、コンポーネントのフットプリントとピンの割り当てを確認してください。
2. PCB レイアウトを生成する
予想される電流に対して適切な幅のトレースを設計し、グランド プレーンを追加し、ゲート ドライバを MOSFET の近くに配置してレイテンシを最小限に抑えます。製造用にガーバー ファイルをエクスポートします。
3.組み立ててはんだ付けする
適切なはんだ付け技術を使用して、コンポーネントをボードに取り付けます。ゲート ドライバーと MOSFET の向きが正しいことを確認してください。 MOSFET にヒートシンクを使用し、必要に応じてサーマル パッドを PCB に取り付けます。
4.消費電力の計算
次の式を使用します。
P =R × I
2
P =Rds(on) × I
2
場所:
• P =MOSFET での消費電力
• I =ドレイン電流
• Rds(on) =オン状態のドレイン-ソース抵抗
5.ヒートシンク要件の決定
最大許容ジャンクション温度 (Tj(max) ) マイナス周囲温度 (TA ) を熱抵抗 (RθJA) で割った値 ) は、ヒートシンクなしで放散できる最大電力を示します。
Pd =(Tj(max) – TA ) / RθJA
6.マイクロコントローラーとのインターフェース
Arduino Uno (または同様のもの) の PWM 出力をゲート ドライバー入力に接続します。 MCU ピンの 10kΩ ポテンショメータを使用して、LED 調光またはモーター速度のデューティ サイクルを調整します。
実践的なヒントと安全性
- 作業エリアを清潔に保ち、換気をよくしてください。
- 絶縁された工具を使用し、安全手袋を着用する
- 電源を入れる前に、すべての接続を再確認してください。
- 負荷を接続する前に、マルチメータで電圧と電流を測定します。
- 誘導性負荷を駆動する場合は、必ずフライバック ダイオードを含めてください。
PWM 回路の応用
- DC モーター速度制御
- LED の明るさの調整
- DC パワーヒーター制御
- DC-DC コンバータの電圧レギュレーション
- トーンおよびオーディオ回路の信号生成
専門的な PWM 設計のサポートが必要ですか?
高性能 PWM コントローラーの構築は困難な場合があります。設計、製造、テストに関して専門家の支援が必要な場合は、WellPCB のチームがカスタマイズされたソリューションを提供します。弊社がコンポーネントの選択、PCB レイアウト、アセンブリ、熱解析を処理しますので、お客様はコア プロジェクトに集中できます。
結論
パルス幅変調は、DC 負荷の効率的かつ低損失制御のゴールドスタンダードであり続けています。上記の手順 (慎重なコンポーネントの選択、正確な計算、厳格な安全対策) に従うことで、幅広いアプリケーションにわたって信頼性の高いパフォーマンスを提供する堅牢な PWM 回路を作成できます。
