Arduino制御 ISD1820 ボイスレコーダー＆再生システム

必要な部品と材料

部品	詳細	数量

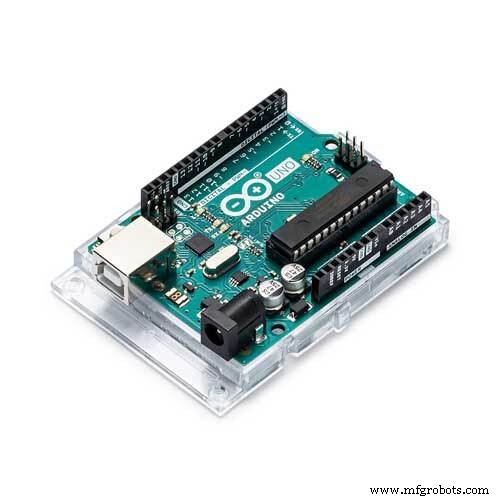

Arduino UNO		1
ISD1820 音声録音モジュール		1

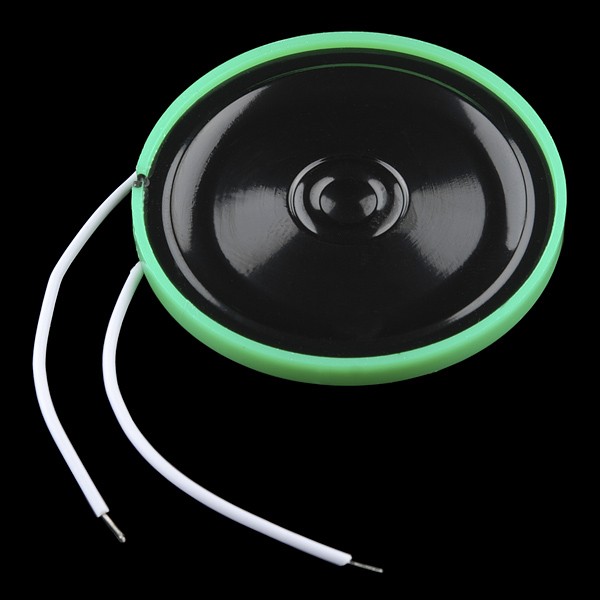

スピーカー 0.25W 8Ω		1

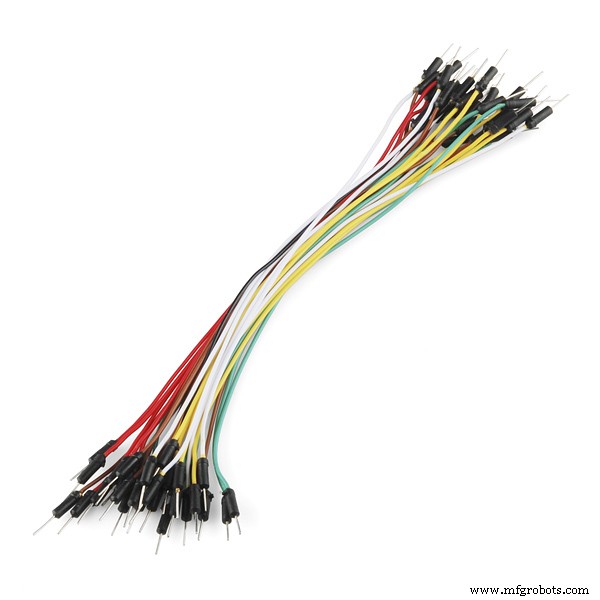

ジャンパーワイヤー		6

このプロジェクトについて

アイデアの背景

音声録音・再生デバイスを探していたところ、約3ドルのISD1820を見つけました。単体で録音/再生ボタン操作が可能ですが、Arduinoから制御して録音・再生を自動化したくなりました。初心者向けの入門プロジェクトですが、応用次第で大規模システムにも展開できます。詳細は gadgetprogrammers.online を参照してください。

動作原理

ISD1820は最大20秒の録音が可能（SDカード併用で保存も可）。本プロジェクトではシリアルモニターから 'r' で録音開始、'p' で再生開始を制御します。

主なピン機能

• VCC — 3.3V電源
• GND — グラウンド
• REC — HIGHで録音開始（HIGH維持中録音継続）。再生優先
• PLAYE — エッジトリガー再生。立ち上がりで再生開始、EOMまたはメモリ末尾で停止
• PLAYL — レベルトリガー再生。LOW→HIGHで再生開始
• SP+/SP- — 8Ω以上のスピーカー直駆動
• MIC — マイク入力（オンチッププリアンプ内蔵）
• FT — フィードスルー（マイク音をスピーカー直通し）
• P-E — エンドレス再生

配線方法

• VCC → Arduino 5V
• GND → Arduino GND
• FT → Arduino D5
• PLAYL (PL) → Arduino D4
• PLAY_E (P-E) → Arduino D3
• REC → Arduino D2

サンプルコード

Sample 1: ユーザー操作で録音/再生

/* ISD1820 Arduino Voice Recorder
 * https://www.gadgetprogrammers.online
 * Anshul Pareek, 2018/06/06
 */
#define REC 2
#define PLAY_E 3
#define FT 5
#define playTime 5000
#define recordTime 3000

void setup() {
  pinMode(REC, OUTPUT);
  pinMode(PLAY_E, OUTPUT);
  pinMode(FT, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  while (Serial.available() > 0) {
    char inChar = (char)Serial.read();
    if (inChar == 'p' || inChar == 'P') {
      digitalWrite(PLAY_E, HIGH);
      delay(50);
      digitalWrite(PLAY_E, LOW);
      Serial.println("Playback Started");
      delay(playTime);
      Serial.println("Playback Ended");
      break;
    } else if (inChar == 'r' || inChar == 'R') {
      digitalWrite(REC, HIGH);
      Serial.println("Recording started");
      delay(recordTime);
      digitalWrite(REC, LOW);
      Serial.println("Recording Stopped");
    }
    Serial.println("###Serial Monitor Exited");
  }
  Serial.println("### Enter r to record, p to play");
  delay(500);
}

Sample 2: 自動録音3秒→自動再生5秒の繰り返し

#define REC 2
#define PLAY_E 3
#define FT 5
#define playTime 5000
#define recordTime 3000
#define playLTime 900

void setup() {
  pinMode(REC, OUTPUT);
  pinMode(PLAY_E, OUTPUT);
  pinMode(FT, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(REC, HIGH);
  delay(recordTime);
  digitalWrite(REC, LOW);
  digitalWrite(PLAY_E, HIGH);
  delay(50);
  digitalWrite(PLAY_E, LOW);
  delay(playTime);
  delay(500);
}

今後の展開

音声をSDカードに保存して後で再生したり、トランシーバーのような用途にも応用可能です。アイデア次第で広がります！

回路図

配線図2枚を参照してください。
