研削盤とは - 定義と種類

研削盤とは?

グラインダーと略されることが多い研削盤は、研削に使用される電動工具または工作機械の1つであり、切削工具として砥石車を使用する機械加工の一種です。砥石の表面にある砥粒の 1 粒が、せん断変形によって工作物から小さな切りくずを切り出します。

研削は、高い表面品質 (低い表面粗さなど) と形状および寸法の高い精度を示す必要があるワークピースを仕上げるために使用されます。研削の寸法精度は 0.000025 mm のオーダーであるため、ほとんどのアプリケーションでは、仕上げ作業になる傾向があり、除去される金属は比較的少なく、深さは約 0.25 ～ 0.50 mm です。

ただし、研削によって大量の金属が非常に急速に除去される荒加工アプリケーションもあります。このように、研削は多様な分野です。

概要

研削盤は、工作物をガイドして保持する固定具を備えたベッドと、必要な速度で回転する動力駆動の研削砥石で構成されています。速度は、ホイールの直径とメーカーの定格によって決まります。研削ヘッドは、固定されたワークピースを横切って移動することも、研削ヘッドが固定位置に留まっている間にワークピースを移動することもできます。

研磨ヘッドまたはテーブルの位置の微調整は、バーニア校正ハンド ホイールまたは数値制御の機能を使用して可能です。

研削盤は、かなりの量の熱を発生する可能性がある摩耗によってワークピースから材料を除去します。ワークピースが過熱して許容範囲を超えないように冷却するために、研削盤にはクーラントが組み込まれています。

クーラントは、発生した熱が火傷を引き起こす可能性があるため、機械工にも役立ちます。高精度研削盤 (ほとんどの円筒研削盤および平面研削盤) では、最終研削段階は通常、パスごとに約 200 nm (1/10000 インチ未満) を除去するように設定されています。 、温度上昇はごくわずかです。

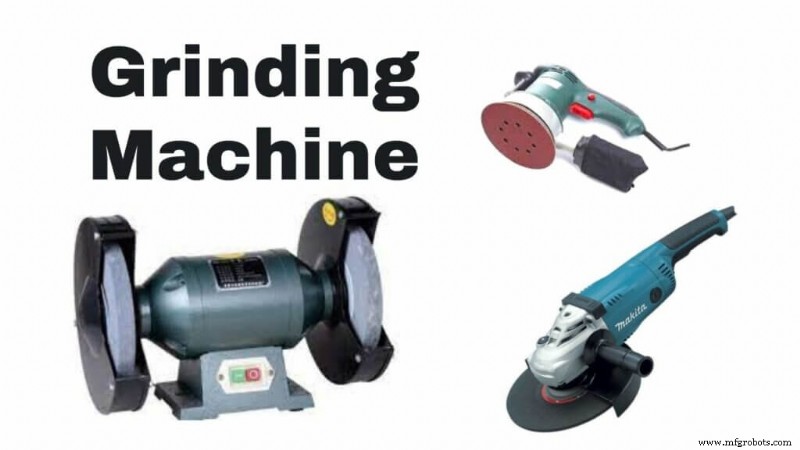

研削盤の種類

これらのマシンには以下が含まれます:

• ベルトグラインダー 、通常、コーティングされた研磨剤を使用して、金属やその他の材料を加工するための機械加工方法として使用されます。ベルト サンダーに似ています (それ自体は木材によく使用されますが、時には金属にも使用されます)。ベルト研削は、仕上げ、バリ取り、ストック除去など、あらゆる用途に適した用途の広いプロセスです。
• ベンチグラインダー 通常、粗加工と仕上げ加工用に異なる粒子サイズの 2 つのホイールがあり、ワークベンチまたはフロア スタンドに固定されます。その用途には、ツールビットの成形や、作成または修理が必要なさまざまなツールが含まれます。ベンチ グラインダーは手動で操作します。
• 円筒研削盤: 円筒研削盤は、ワークの外形を整えるために使用されます。これらの機械は、中心軸を中心に回転できる限り、さまざまな形状のワークピースを受け入れます。円筒研削盤では、工作物と砥石が同時に回転します。外径研削盤、内径研削盤、センタレス研削盤はすべて円筒研削盤の一種です。
• 平面研削盤: 平面研削盤は、砥石車、チャック（ワーク保持装置）、回転テーブルで構成されています。ホイールと対象物を回転させて滑らかな仕上がりにする間、チャックを使用して材料を所定の位置に保持します。
• センターレス グラインダー: センタレス研削盤は、2 つの回転ホイールを使用してワークピースを固定するタイプの円筒研削盤です。センターレスグラインダーは、センターグラインダーとは異なり、スピンドルを使用しません。ホイールの回転速度によって、材料が除去される速度が決まります。
• ツール &カッター グラインダー: ツールおよびカッター グラインダーは、最大 5 つの軸と複数の砥石を備えた CNC 工作機械を使用します。これらの装置は、ドリル、エンドミル、ステップ ツールなどのフライスの研ぎと製造に使用されます。また、木工および金属切削産業で必要なツールの製造にも広く使用されています。
• ジグ グラインダー は、その名の通り、治具・金型・治具の仕上げ加工に様々な用途があります。その主な機能は、ドリル ブッシングと研削ピンの穴を研削する領域です。また、ミルで開始した作業を仕上げるための複雑な表面研削にも使用できます。
• ギア グラインダー、 高精度な歯車を製作する際の最終加工工程として採用されています。これらの機械の主な機能は、他の製造方法 (ガッシングやホブリングなど) によって残された残りの数千分の 1 インチの材料を取り除くことです。
• センター グラインダー 、あらゆる種類の高精度シャフトを製造する際の機械加工プロセスとして通常採用されています。これらの機械の主な機能は、シャフトの中心を非常に正確に研削することです。両側にある正確な丸いセンター ホールにより、ライブ センターで高い繰り返し精度の位置が保証されます。
• ダイ グラインダー、 これは、小径研削ビットを備えた高速ハンドヘルド回転工具です。通常は空気駆動 (圧縮空気を使用) ですが、小さな電気モーターで直接、またはフレキシブル シャフトを介して駆動することもできます。
• アングル グラインダー 、別のハンドヘルド電動工具で、製造や建設作業でよく使用されます。
