MATLAB-プロット

関数のグラフをプロットするには、次の手順を実行する必要があります −

x を定義する、値の範囲を指定して変数 x について、関数がプロットされる

関数 y =f(x) を定義します

プロットを呼び出すコマンド、plot(x, y) として

次の例は、概念を示しています。単純な関数 y =x をプロットしてみましょう x の値の範囲は 0 から 100 で、増分は 5 です。

スクリプトファイルを作成し、次のコードを入力します −

x = [0:5:100];
y = x;
plot(x, y)

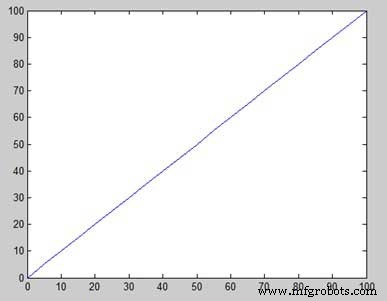

ファイルを実行すると、MATLAB は次のプロットを表示します −

関数 y =x² をプロットするために、もう 1 つの例を見てみましょう。 .この例では、同じ関数で 2 つのグラフを描画しますが、2 回目では、increment の値を減らします。増分を減らすと、グラフが滑らかになることに注意してください。

スクリプトファイルを作成し、次のコードを入力します −

x = [1 2 3 4 5 6 7 8 9 10];
x = [-100:20:100];
y = x.^2;
plot(x, y)

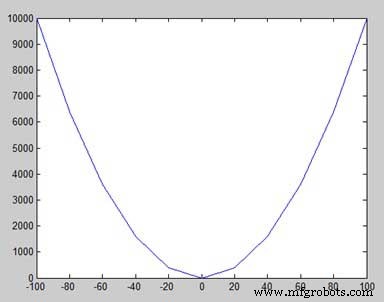

ファイルを実行すると、MATLAB は次のプロットを表示します −

コードファイルを少し変更し、インクリメントを 5 に減らします −

x = [-100:5:100];
y = x.^2;
plot(x, y)

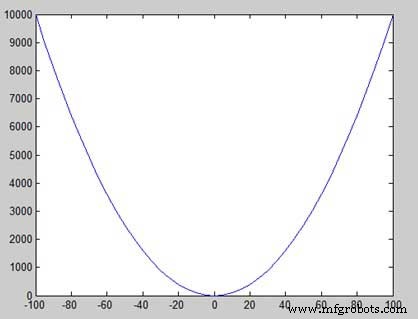

MATLAB はより滑らかなグラフを描画します −

グラフにタイトル、ラベル、グリッド線、スケーリングを追加する

MATLAB では、タイトル、x 軸と y 軸に沿ったラベル、グリッド線を追加し、軸を調整してグラフを整えることができます。

xlabel と ylabel コマンドは、x 軸と y 軸に沿ってラベルを生成します。

タイトル コマンドを使用すると、グラフにタイトルを付けることができます。

グリッド コマンドを使用すると、グラフにグリッド線を配置できます。

軸が等しい コマンドを使用すると、両方の軸に同じ倍率とスペースを使用してプロットを生成できます。

軸スクエア コマンドは正方形のプロットを生成します。

例

スクリプトファイルを作成し、次のコードを入力します −

x = [0:0.01:10];
y = sin(x);
plot(x, y), xlabel('x'), ylabel('Sin(x)'), title('Sin(x) Graph'),
grid on, axis equal

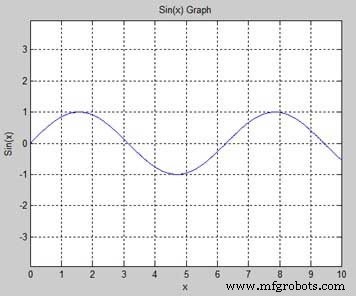

MATLAB は次のグラフを生成します −

同じグラフに複数の関数を描画

同じプロットに複数のグラフを描画できます。次の例は、概念を示しています-

例

スクリプトファイルを作成し、次のコードを入力します −

x = [0 : 0.01: 10];
y = sin(x);
g = cos(x);
plot(x, y, x, g, '.-'), legend('Sin(x)', 'Cos(x)')

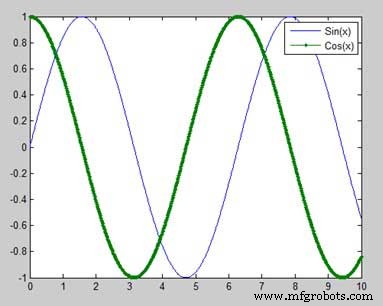

MATLAB は次のグラフを生成します −

グラフの色の設定

MATLAB は、グラフを描画するための 8 つの基本的な色オプションを提供します。次の表は、色とそのコードを示しています −

コード	色
w	白
k	ブラック
b	ブルー
r	レッド
c	シアン
g	緑
分	マゼンタ
y	イエロー

例

2 つの多項式のグラフを描いてみましょう

f(x) =3x⁴ + 2x³ + 7x² + 2x + 9 と

g(x) =5x³ + 9x + 2

スクリプトファイルを作成し、次のコードを入力します −

x = [-10 : 0.01: 10];
y = 3*x.^4 + 2 * x.^3 + 7 * x.^2 + 2 * x + 9;
g = 5 * x.^3 + 9 * x + 2;
plot(x, y, 'r', x, g, 'g')

ファイルを実行すると、MATLAB は次のグラフを生成します −

軸スケールの設定

軸コマンドを使用すると、軸のスケールを設定できます。次の方法で axis コマンドを使用して、x 軸と y 軸の最小値と最大値を指定できます −

axis ( [xmin xmax ymin ymax] )

次の例はこれを示しています-

例

スクリプトファイルを作成し、次のコードを入力します −

x = [0 : 0.01: 10];
y = exp(-x).* sin(2*x + 3);
plot(x, y), axis([0 10 -1 1])

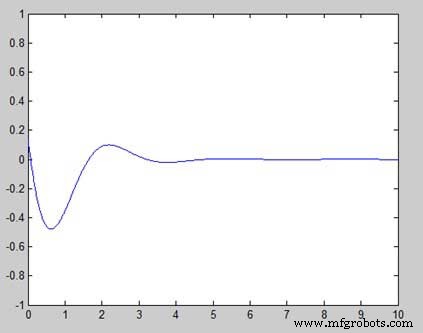

ファイルを実行すると、MATLAB は次のグラフを生成します −

サブプロットの生成

同じ Figure 内に一連のプロットを作成する場合、これらの各プロットはサブプロットと呼ばれます。 サブプロット コマンドは、サブプロットの作成に使用されます。

コマンドの構文は −

subplot(m, n, p)

ここで、私そしてn プロット配列の行数と列数、および p 特定のプロットを置く場所を指定します。

subplot コマンドで作成された各プロットは、独自の特性を持つことができます。次の例は、概念を示しています-

例

2 つのプロットを生成しましょう −

y =e^−1.5x sin(10x)

y =e^−2x sin(10x)

スクリプトファイルを作成し、次のコードを入力します −

x = [0:0.01:5];
y = exp(-1.5*x).*sin(10*x);
subplot(1,2,1)
plot(x,y), xlabel('x'),ylabel('exp(–1.5x)*sin(10x)'),axis([0 5 -1 1])
y = exp(-2*x).*sin(10*x);
subplot(1,2,2)
plot(x,y),xlabel('x'),ylabel('exp(–2x)*sin(10x)'),axis([0 5 -1 1])

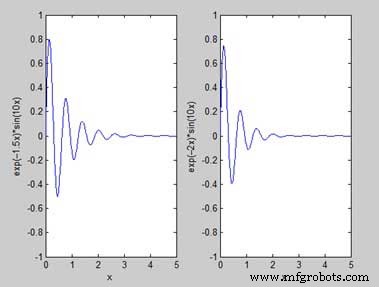

ファイルを実行すると、MATLAB は次のグラフを生成します −
