3D プリントのジャークまたはゴースト:解決方法

最近 3D プリンターを購入し、いくつかの設定を繰り返して微調整した後、いくつかの結果を得始めたかもしれません。層の接着、フィラメント温度、およびその他の基本的な側面はすでに解決されており、現在はプリンターの品質を倍増させています。おめでとう！印刷の伝説になるための旅の次の問題に移りましょう:3D 印刷のジャークやゴーストはどのように解決できますか?

ゴーストは、印刷速度を下げ、ジャークと加速度を調整することで解決できます。理想的な設定は、速度 60mm/s、加速度 1500mm/s2、ジャーク 10mm/s です。所有しているプリンターによっては、これらの値を増減する必要がある場合があります。それでもゴーストが発生する場合は、マシンにダンパーを追加することを検討し、締める必要があるベルトの緩みをチェックしてください。

ゴースト、けいれん、リンギングとは?

3D プリントのゴースト、ジャーキング、またはリンギングは、プリント中に 3D プリンターの方向が急速に変化したために、3D ピースのパターンまたは特性がプリントの表面全体にほとんど線の形で繰り返される場合に発生します。

実際には、これらのゴーストラインのそれぞれは通常、明るく微妙ですが、それらがすべて一緒になってエコーを形成し、3D プリントの美しさを歪めます。

ゴーストの犠牲になったオブジェクトの明確な例を見てみると役に立つかもしれません.

3D プリントでゴーストを検出する方法

特に 3D プリントを初めて使用する場合、他の異常や歪みをゴーストと間違えることは珍しくありません。

目に見えるインフィルは、ゴーストと混同されやすい欠陥の 1 つです。目に見えるインフィルは、3D プリンターの内部サポートシステムの線とパターンが 3D プリントの表面に印刷されるときに発生します。

この効果は、プリントを非常に薄いアウターシェルに設定した場合に特に顕著です。壁の厚さが十分でない場合、インフィルまたは印刷パターンがシェルから透けて見えます。

私の説明から、目に見えるインフィルはゴーストとはかなり異なることが明らかです。印刷構造が 3D プリントで見えるようになる目に見えるインフィルとは異なり、特定の機能が再発生している場合、プリントがゴースト化していることがわかります。

つまり、プリントの特定の特徴が近くで繰り返されていることがはっきりとわかると、ゴーストが発生します。極端な場合を除き、ゴーストは非常に微妙な傾向があるため、その名前が付けられています!

後でそれらを解決する方法を確認するために、最初にゴーストの主な考えられる原因を簡単に見てみましょう.解決策に直接進むこともできますが、貴重な情報を奪うことになります!なぜ自分にそんなことをするのですか?

3D プリントでゴーストが発生する原因は?

3D プリントのゴーストの原因が比較的明白で論理的であることを知っていただければ幸いです。

ゴースト、エコー、リンギングは、プリンターの振動によって発生します。 3D プリンターのプリンターヘッドが非常に速いペースで移動し、方向を変えると、X ガントリー、エクストルーダー、プリンターベッド、ノズルなどの他の部品が振動し、3D プリントに単一の詳細の余分な層のような不規則性が残ります。

実際のところ、3D プリンターのすべての可動部品を十分に締め付けて、問題を完全に解決できるわけではありません.

ゴーストのテスト

プリンターにゴーストが発生しやすいかどうかを簡単にテストできます。多くのユーザーは、ゴーストは専門家や経験豊富な愛好家だけが解決できる問題の 1 つだと考えています。これは真実からかけ離れたものではありません!

3D プリントの品質に影響を与える要因の 1 つは、X ガントリーの重量です。これは、素材の種類によって異なります。炭素繊維、鋼、またはアルミニウム。

使用する材料が重いほど、ゴーストのリスクが高くなります。スチールは最も重い素材です。炭素繊維 X ガントリーを使用すると、3D プリントがゴーストになる可能性が低くなります。

どの X ガントリーマテリアルを使用しても、ゴーストが発生するかどうかは、速度、加速度、および印刷ジャークに与える特定の設定によって異なります。開始するためのある程度妥当な設定は次のとおりです。

速度 - 60mm/秒
加速 – 1500mm/s2。
ジャーク – 10mm/秒

3D プリンターで非常に高速にプリントできる設定を希望する場合は、軽量な X ガントリーにカーボンファイバー素材を使用することをお勧めします。使用する X ガントリーマテリアルに関係なく、常に低速および中速の印刷速度を優先する必要があります。

最初に行う必要があるのは、任意の形状とフォームのオブジェクトを印刷することです。印刷中は、3D プリンターの可動部分を確認してください。押出機、ノズルなどを見てください。それらが大きく共鳴すると、ゴーストが発生します。

印刷が完了したら、印刷のシャープなエッジと詳細を確認する必要があります。エッジが繰り返し印刷され、文字などの詳細が再現される場合、これはおそらくゴーストです。

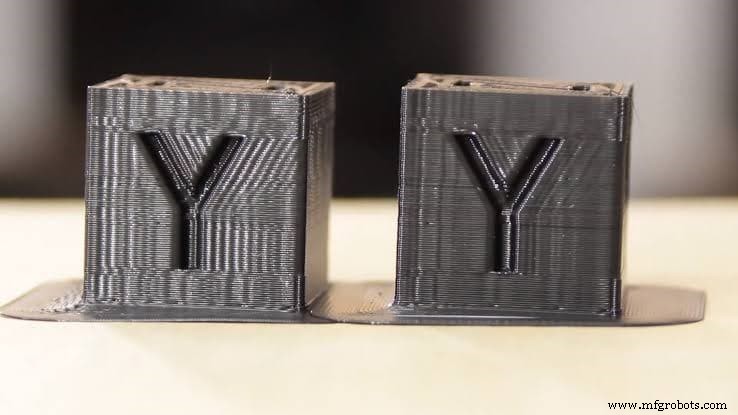

次の図を見てください。左側のものは、成功したプリントと見なすことができるものです。右側のものは、積極的な量のゴーストを明確に示しています!

上に印刷されたオブジェクトが実際のアプリケーションにほとんど適用されていないことに気付くかもしれませんが、その通りです!この小さな箱は、新しい科学的試みの一部として太陽系を離れることはありませんが、X、Y、Z 軸で印刷品質のベンチマークを行うのに役立ちます。

このテストは、ここをクリックして Thingiverse からダウンロードできます。

おまけ機能として、プリンターが適切に調整されており、縮尺に従って印刷されているかどうかも通知されます。これは、キャリパーを入手して、各寸法で 20 mm を測定できることを意味します。

印刷に必要な突然の移動の後、文字の対角線がどのように繰り返されたかは明らかです。これらの対角線は、文字の右側でのみ繰り返されることにも言及する価値があります.熱心で鋭い読者 (それはあなたでしょう) は、これは、エクストルーダーが左から右に印刷しているため、文字の後に振動が発生しているためだと推測するかもしれません.

さまざまな種類の 3D プリントフィラメント、速度、温度、ジャーク設定を使用して、プリントをテストしてください。

温度が高いほど、振動効果が強くなり、それによって明らかなゴーストが発生することに注意してください。さらに、フィラメントの色を寒色にすると、ゴーストの影響が軽減されます。 3D プリンターでゴーストをテストするときは、これらすべてのパラメーターを考慮する必要があります。

XY ガントリーの材料、加速度、ジャーク速度はすべて、3D プリントの品質に影響します。プリンターのガントリーを改善するのは面倒で信じられないほど時間がかかる場合があるため、まずプリンターの設定を微調整して、恐ろしく迷惑な幽霊を取り除くことができるかどうかを確認してみましょう.

加速とジャークの設定

加速設定は、印刷中のプリンタヘッドのペースの設定を参照します。加速設定は、選択したスライサーによって異なりますが、ほぼ同じことを行います。

プリンターヘッドのペースが速いほど、プリンターヘッドがフィラメントを配置する速度が速くなります。注意すべきことの 1 つは、ミニチュアモデルの印刷中は加速が十分に活用されないことです。これは、それらが通常非常に小さいため、カバーするのに十分な距離がないためです.

一方、ジャークはよりテクニカルな設定です。 3D プリンターのジャークは、3D プリント中にプリンターヘッドが静止位置から移動するペースを決定します。

ジャーク設定は、全体的な印刷速度の特定の変更に必要な最小速度を決定します。

ジャーク設定が高いほど、静止位置からの動きが速くなり、その逆も同様です。同様に、プリンターが別の方向に動き始める前に到達する最低速度です。

Jerk の抽象化レベルを理解するのにまだ問題があります。曲がる前に車が減速し、その後、再び動きますが、新しい方向に進むという観点から、脳にそれを考えるように説得しました。あなたはおそらく私より頭がいいので、この原始的で洗練されていない例えが役に立つと私を判断しないでください!

加速度とジャークの設定は 3D プリントの品質にどのような影響を与えますか?

3D プリントの加速度とジャークの設定は、3D プリントの全体的な品質に重大な影響を与えます。これらの設定は、3D プリントにゴーストが含まれるかどうかを決定するのに大いに役立ちます。時間を節約するために、多くの人が印刷中にジャークと加速の設定を高くすることを好む場合があります。

貴重な時間を節約するために、印刷物に多少のゴーストが発生しても構わない場合があります。質よりも時間を重視するのはあなただけではありません。

そうすることであなたを非難することは決してありませんが、どのような種類のアウトプットを得たいのかを事前に知っておく必要があります.一度限りの最終的な印刷を行う場合は、余分な印刷時間を「無駄にする」ことを検討し、代わりにプリンターが美しいオブジェクトを提供できるようにすることもできます.

推奨される加速とジャークの設定

標準 3D プリンタの推奨加速設定は 60mm/s です。ジャーク設定は 10mm/s にする必要があります。 これにより、印刷の共振が低減および調整され、スムーズで標準的なディテールが得られます.

これらの設定はあくまでも大まかな数値であることに注意してください。一般的なノーブランドで低コストのマシンを所有している場合は、おそらくこれらの値を下回る必要があります.それどころか、あなたは Voron 2.4 のような素晴らしいプリンターを持っていて、私の控えめな設定を笑うかもしれません!

これらの設定により、他にどのような問題が解決されますか?

3D プリンタの加速度とジャーク設定を調整することで、印刷面の粗さ、印刷操作のノイズ、レイヤーラインスキップ、曲線のゆがみ、Z ウォブル などの問題を解決できます。ジャークと加速を適切に設定すれば、そのようなことは過去のものになります。

ゴーストの考えられる解決策

ゴーストを定義して検出する方法はすでにわかっています。さらに、その原因についても認識しています。今では、問題を解決したいという衝動を感じていると思います。ウォッチの下でゴーストが発生するのを防ぐためにできることをすべて見てみましょう!

•加速とジャーク設定の調整 上記の標準設定に。

• 印刷速度: 実のところ、3D プリンターを高速で操作すると、激しい振動やリンギングが発生する可能性があります。印刷速度が速いと、すべての方向の動きで詳細が滑らかになるわけではなく、時間がかかりますが、出力品質の違いは明らかです。

• プリンターの剛性: これは、作業中のプリンター全体の動きに関係しています。過度の振動を避けるために、機械はその位置に固定する必要があります。できることの 1 つは、プリンターの四隅に振動吸収材を取り付けることです。これにより、プリンタが所定の位置に保持され、振動や騒音が軽減されます。このシンプルでありながら効果的な「アップグレード」は、印刷物を改善するのに大いに役立ちます!

• 緩んだベルトを締める: 3D プリンターのモーションベルトが緩んでいると、確実にプリントに不規則性が見られます。 3D プリンターのベルトを締めると、振動が減り、全体的な品質が向上します。

結論

3D プリントでゴーストを回避するための鍵は、マシンに合わせて加速度と速度を設定することです。

これら 2 つのパラメータを適切に設定することで、ほとんどのゴーストの問題は解消されます。プリンターの剛性の向上、緩んだベルトの締め付け、プリンターへの湿し装置の追加など、高度な改善も行うことができます。
