OrCAD PSpice を使用したシミュレーション

シミュレーションは、PCB 設計のプロセスにおいて不可欠なリンクです。 PSpice は、OrCAD PCB 設計ソフトウェアが提供するシミュレータです。 PSpice は、OrCAD Capture のワークフローと組み合わせることで、PCB 製造効率を高め、PCB の最終的な性能を確保するために、基板設計の前に高速トレーラを提供します。 OrCAD Capture と PSpice の連携を図 1 に示します。

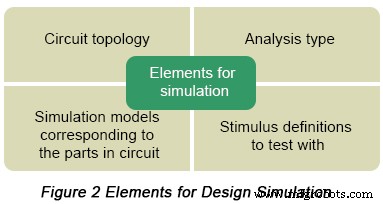

ところで、設計シミュレーションの前に、次の図に示す 4 つの要素を把握する必要があります。

PSpice を適用して実行できる解析タイプには、DC 解析、AC 解析、トランジェント解析、および高度な解析が含まれます。分析の各タイプには、次の表に示す独自の分析タイプが含まれています。

DC 分析	DC スイープ解析	値の範囲を介してソース、グローバル パラメータ、モデル パラメータ、または温度をスイープするには
	バイアス ポイント分析	あらゆる分析を実施するため
	DC感度分析	各デバイス パラメータに対する 1 つのノード電圧の感度を計算して報告する
AC 分析	AC スイープ解析	小信号応答を計算するには
	ノイズ分析	デバイスのノイズと総出力および等価入力ノイズを計算して報告する
過渡解析	パラメトリック分析	指定された標準分析を複数回繰り返す
	温度分析	SimulationSettings ダイアログ ボックスで設定された標準解析を異なる温度で返すには
	モンテカルロ分析	部品値の変化に対する回路応答を計算するには
高度な分析	最悪のケースの分析	回路またはシステムの最悪の可能性のある出力を見つける

PSpice を簡単に紹介した後、それに基づいてシミュレーションを実装する一連の手順を次に示します。

シミュレーション プロファイルを作成する

PSpice シミュレーションを開始する前に、分析タイプのシミュレーション設定が保存されているシミュレーション プロファイルを作成して、便利に再利用できるようにする必要があります。設計要件に従って、シミュレーション プロファイルを編集および変更できます。

PSpice を実行

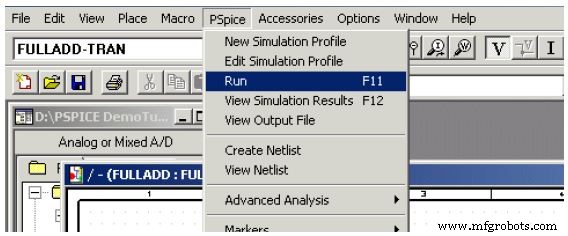

OrCAD Capture の PSpice メニューから [実行] を選択します。

次に、PSpice Netlist Generation 進行状況ボックスが表示され、プロセス全体の各リンクが示されます。シミュレーションが完了すると、出力ウィンドウからそのことを知ることができます。

出力波形を見る

PSpiceを使用して設計をシミュレートした後、出力波形を確認できます。これにより、回路のパフォーマンスを調べて、設計の妥当性を確認できます。出力波形の表示は、さまざまな分析を通じて回路のパフォーマンスを評価するために適用できます。

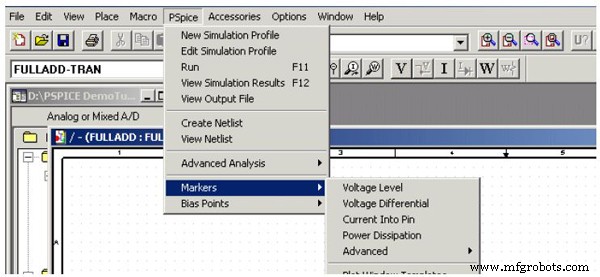

PSpice でシミュレーション波形を表示するポイントを示すために、OrCAD Capture の回路設計にマーカーを配置する必要があります。マーカーを追加するには、Capture の PSpice メニューから選択できます。

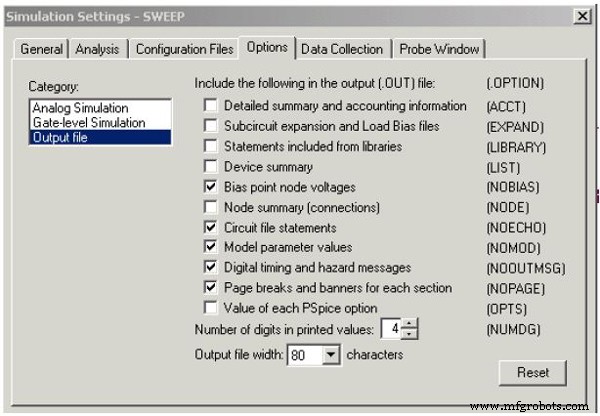

注:シミュレーションが続行すると、PSpice はシミュレーション結果を波形データ ファイルと PSpice 出力ファイルの 2 つのファイルに保存します。前者にはグラフィカルに表示できるシミュレーション結果が含まれますが、後者には情報が含まれる場合と含まれない場合があります。出力ファイルを構成するには、次の図に示すように、[シミュレーション設定] ダイアログ ボックスの [オプション] タブを使用できます。
