グリーンサンドキャスティング入門

グリーンサンドキャスティング は、実績のある非常に用途の広い金属鋳造プロセスです。ファウンドリが異なれば、使用する方法や材料も異なりますが、グリーンサンドキャスティングでは、パターンの周りに湿った有機結合した砂を圧縮して型を作成する必要があります。シェルモールドは熱結合砂を使用し、ノーベイク鋳造は化学結合砂を使用して型を形成しますが、グリーンサンド鋳造は、砂が天然に存在する化合物を介して結合されるという点で独特です。 –ほとんどの場合、結合剤は粘土です。

イーグルアルミニウム鋳造製品では、2つの主要な鋳造方法は生砂と永久成形です。グリーンサンドプロセスは非常にカスタマイズ可能で、ほぼすべてのタイプの鋳造製品を製造できます。ここでは、グリーンサンド鋳造プロセスのプロセス、鋳造特性、利点、および課題について説明します。

グリーンサンドキャスティングの「グリーン」 砂の色や種類ではなく、砂の含水率を指します。未処理の木材と同じように、未乾燥の木材は「グリーン」と呼ばれることが多く、グリーンサンドの鋳造に使用される湿った砂も同様です。

グリーンサンドキャスティングプロセス

1）パターン： 他の砂型鋳造法と同様に、プロセスは、最終製品に一致する慎重に設計およびレンダリングされたパターンから始まりますが、収縮、ゲートシステム、およびドラフトを考慮に入れています。熱や厳格な化学薬品が適用されないため、ほぼすべての材料をパターンに使用できます。一般的な材料はプラスチックと木材です。

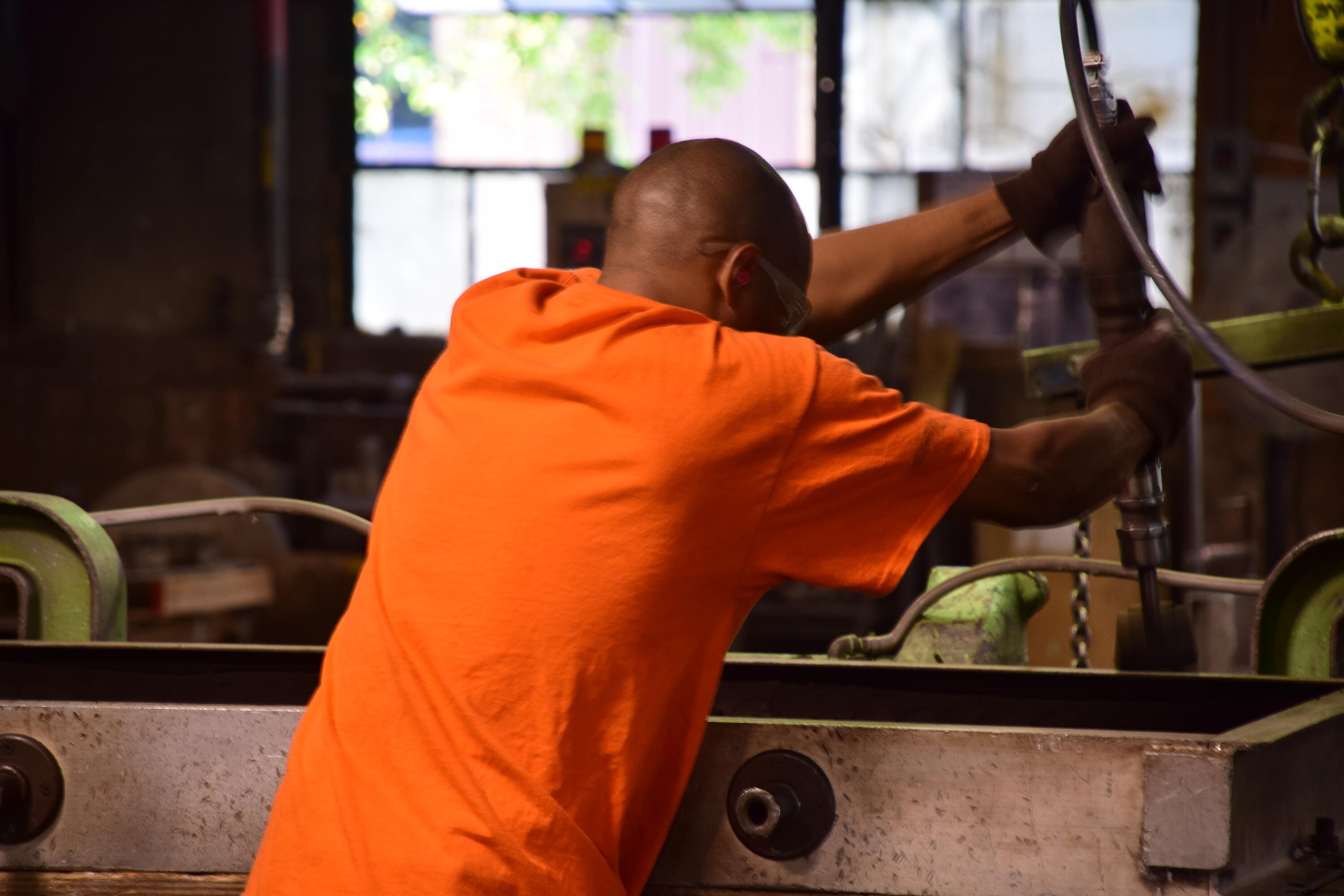

2）圧縮： パターンの準備ができたら、フラスコ パターンの周りに配置され、砂を保持してその周りを圧縮します。ほとんどの場合、金型はコープとドラッグの2つの部分で構成されます。特定の鋳造方法に応じて、コープとドラッグは別々のパターンである場合もあれば、コープとドラッグの両方のパターンがマッチプレートの反対側に配置される場合もあります。 。いずれにせよ、型が注ぐのに十分な耐久性があるまで、砂はパターンの周りで圧縮されます。

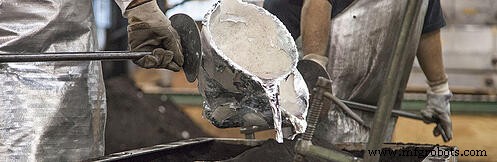

3）注ぐ： コープはドラッグの上に置かれ、溶融金属がゲートシステムに注がれます。

4）シェイクアウト： 鋳物が固化した後、砂を振り落とし、鋳物から取り除く。その後、ゲートシステムを取り外し、鋳造を終了し、砂を再生して調整することができます。

5） S および再生： シェイクアウトの直後に、型で使用される砂はミュラーによって処理されます。 、または砂をふるいにかけ、調整するためのシステム。ミューラーシステムの洗練度はさまざまですが、ほとんどのシステムは、砂の水分レベルと一般的な一貫性に関するフィードバックをオペレーターに提供することができます。そのデータに基づいて、生の砂、水、粘土、その他の入力を追加して、砂の圧縮性を向上させることができます。

グリーンサンドキャスティングに最適な砂を混ぜる

緑砂鋳造用のコンディショニングサンドには多くのことが関わっています。経験豊富なオペレーターは、単に一貫性を感じることによって、またはパターンの周りで砂が圧縮する能力を観察することによって、緑砂が最適化されているかどうかを判断できます。 メチレンブルーテストなど、砂をテストする他の方法を使用できます。 粘土のレベルを示します。

緑砂鋳造作業は鋳造所ごとに、さらには仕事ごとに異なるため、最適なベースラインを確立するために、緑砂鋳造鋳造所が砂に対してテストを実行することが重要です。次に、再生砂に材料を追加して、そのベースラインに戻し、一貫した鋳造を確保できます。

グリーンサンドキャスティングを使用する場合

イーグルアルミニウム鋳造製品では、多くの場合、グリーンサンド鋳造を使用して、アルミニウム部品の大きくて薄い壁の鋳造品を製造しています。設備や工程を少し変えるだけで、緑砂でほぼ何でも生産できます。製品開発段階では、お客様と協力して使用する最適なプロセスを決定し、部品あたりのコストを最小限に抑えて最高品質の製品を実現します。

グリーンサンドキャスティングは、手動で行うか、オペレーターが圧縮、注入、またはシェイクアウトの作業を実行するか、自動システムを使用して行うことができます。手動のグリーンサンドキャスティングでは、セットアップコストが他のキャスティング方法よりも低いことがよくあります。金型は鉄や鋼ではなくプラスチックや木で作ることができ、型自体は簡単に再生できる材料でできています。ただし、手動のグリーンサンド鋳造では、各鋳造品を製造するために必要なオペレーターの数が多いため、部品あたりのコストが高くなる可能性があります。一方、自動グリーンサンドシステムは、部品あたりのコストを抑えて大量生産が可能であり、恒久的な金型鋳造などのプロセスに匹敵します。ただし、自動緑砂鋳造の欠点には、鋳造所の初期費用が高く、砂の構成をより正確に制御する必要があることが含まれます。

グリーンサンド鋳造のもう1つの利点は、さまざまな合金を注入できる柔軟性です。イーグルアルミニウムでは、鋳造に2つのアルミニウム合金を使用していますが、グリーンサンド鋳造プロセスは、ほぼすべての鉄または非鉄合金で機能します。
