FDM と SLA 3D プリント技術の違いは?

3D プリントは、1986 年のチャック ハル以来、何年も存在していなかったとしても、最近の技術ではないようです。 は、3D Systems の創設者であり、最初の 3D プリンターを記録しています。レーザー光を当てると光重合で固まる樹脂を使った3D SLAプリンター（StereoLithoGraphy）です。 わずか 2 年後 、スコット クランプ Stratasys の創設者である は、社会分野で現在最もよく知られているタイプの 3D プリンターである最初の 3D FDM プリンター (Fuse Desposition Modeling) を明らかにしました。

両方の操作方法は似ています。どちらのタイプの 3D プリント技術も、ピースをレイヤーごとに製造します。 FDM エリア全体に素材を堆積 SLA はレジンを直接凝固しますが、 レーザービームのおかげです。

3D FDM プリンターと SLA プリンターの主な違い

素材と色

FDM プリンターで最も一般的に使用される材料 高度な素材を使用することがますます一般的になっていますが、PLA と ABS です。 PETG、ナイロン、PC-ABS や PLA などの材料と繊維の混合物など。素材の種類と色の両方で、日々の素材の多様性はより広範になっています。

ほとんどの FDM プリンタは、フィラメント直径 1.75 mm または 2.85 mm のメーカーが提供する標準コイル モデルを使用しています。 .フィラメントの直径は、移動のタイプ (デカルトまたはデルタ) と押出機のタイプに応じて、FDM プリンターの製造元によって決定されます。

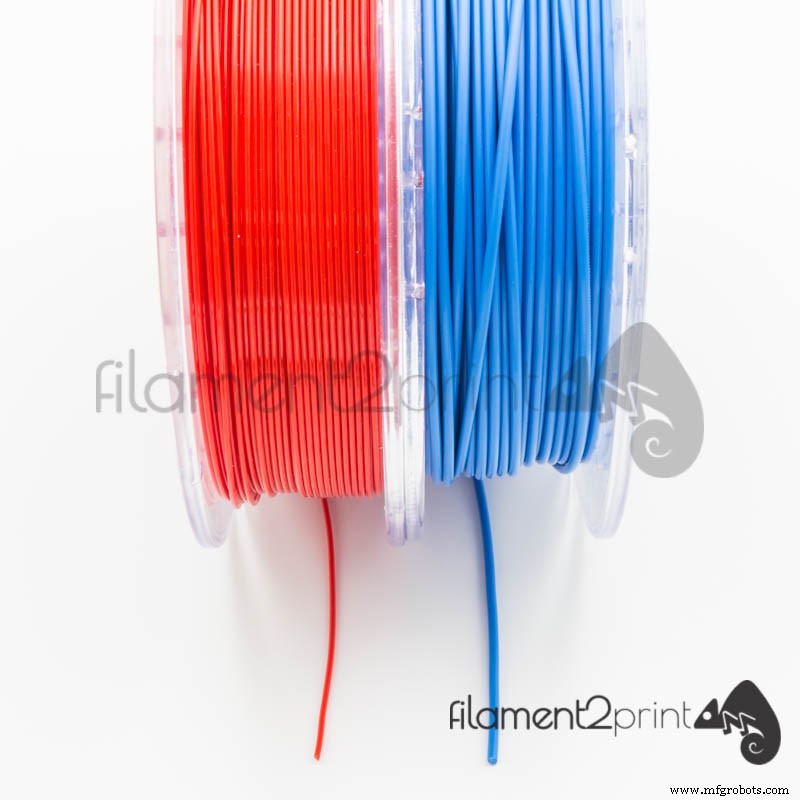

画像 1:1.75mm および 2.85mm フィラメント

SLAで 、種類ははるかに限られています 素材と色の両方のタイプで。レジンの主要メーカー (FormLabs) ) には最も幅広い種類の材料 (標準レジン、エンジニアリング レジン、デンタル レジン、およびキャスタブル レジン) があり、現在、ユーザーが望む色を得るために一連の染料を含むベース レジンであるカラー キットがあります。

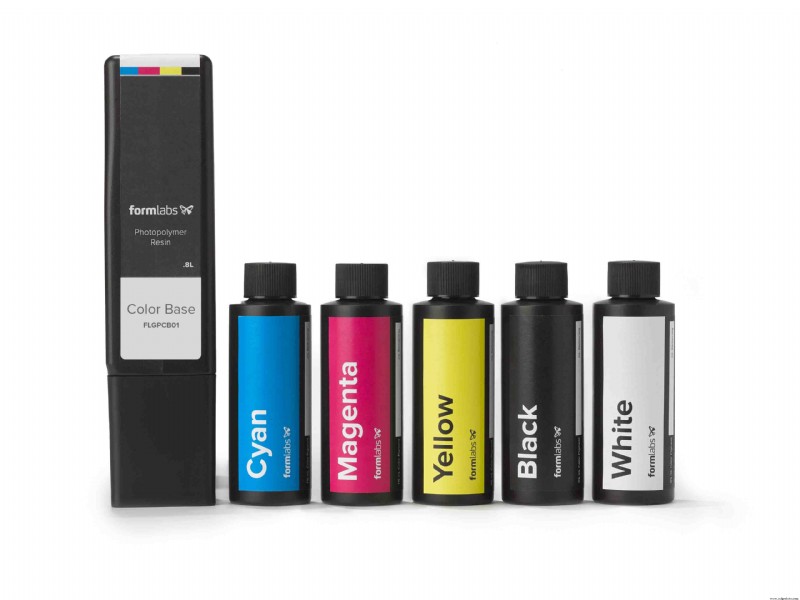

画像 2:カラー キット。ソース:Formlabs

仕上げ精度

FDM を使用 プリンターの仕上がりが良いのは普通のことです 層の高さ 0.1 mm ただし、印刷されたパーツに非常に複雑な形状や小さなサイズのパーツがない限り。このような場合、このタイプのテクノロジーはノズルの直径によって制限されます。 最小限の厚みを実現。ピースと同じ素材のサポートを使用する場合、通常、表面仕上げは均一ではなく、サポートの接触領域で後​​処理が必要になります。この欠点の解決策の 1 つは、可溶性支持材を使用することです。 PVA や HiPS など。

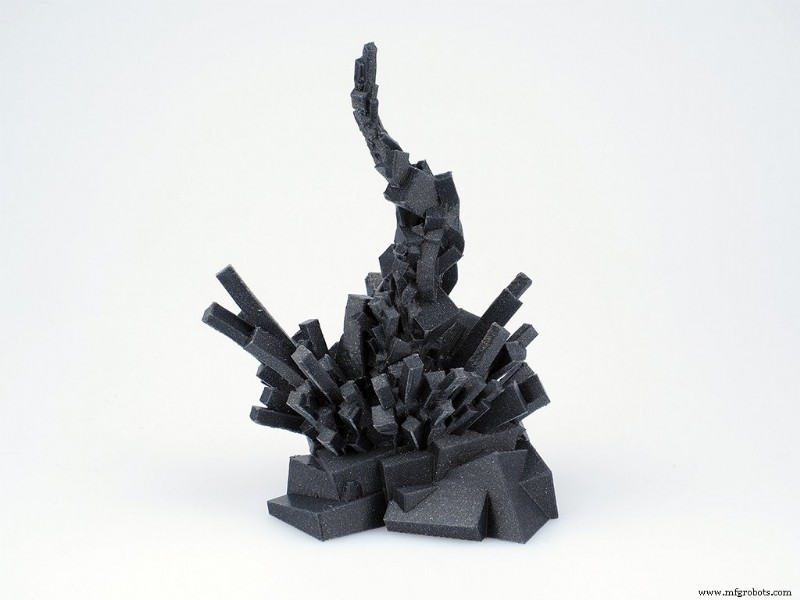

画像 3:FDM のすばらしい仕上がり。ソース:Fillamentum

SLA テクノロジーを搭載したプリンタでは、印刷精度が非常に高い 樹脂を固化させるレーザーの径が非常に小さいため、複雑な形状にも対応できます。たとえば、Form 2 SLA プリンターは、層の高さが 0.025 mm の部品を作成できます。 、最終的な機能部分を直接取得します。その精度は、Form 2 で宝飾品や歯科のアプリケーション モデルを作成できるほどです。

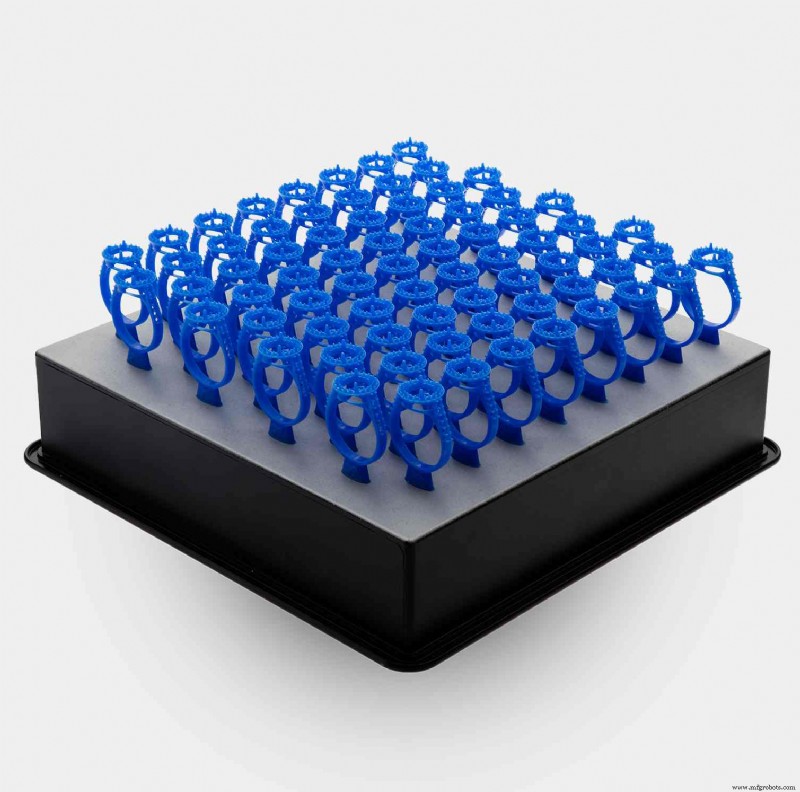

画像 4:SLA の素晴らしい仕上がり。ソース :FormLabs

サポートの遵守/廃止

FDM プリンターにはさまざまな種類の材料がありますが、 、ベースへの接着は通常問題ありません 特に、接着に役立つ非常に効果的な製品 (Magigoo、PrintFix、DimaFix...) があるためです。 非常に反りやすい素材でも 、PP など PPシーリングテープを使わずに問題を解決するスマートスティックがすでにあります。 FDM プリンターのベースから材料を取り除くのは非常に簡単で、ほとんどの場合 手作業で行うことができます。 .

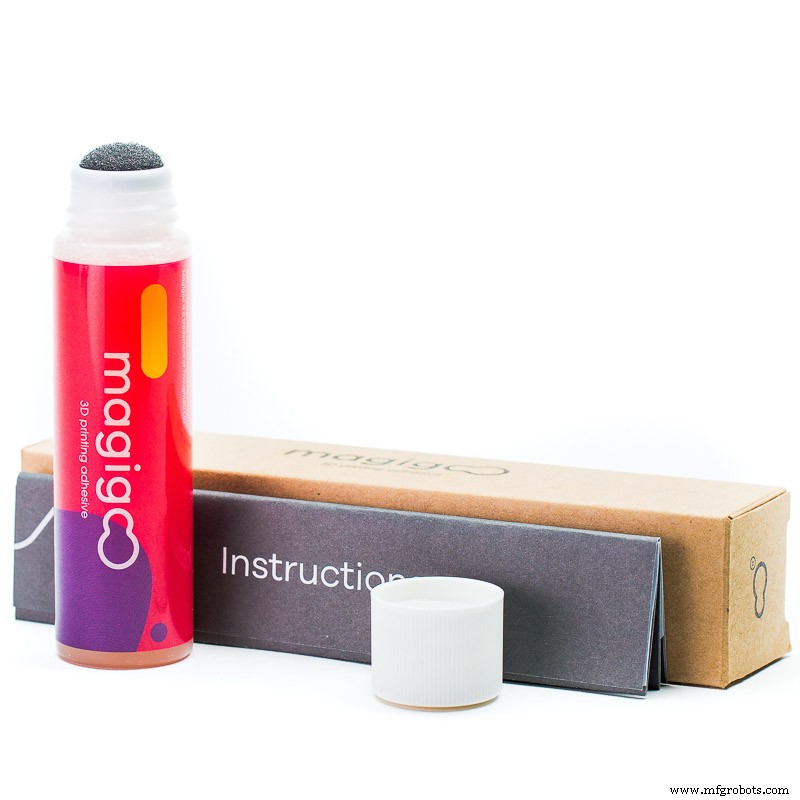

画像 5:マジグー

FDM インプレッションのサポートについて 通常、非常に簡単に除去できる可溶性材料 (HiPS または PVA) が使用されます。 HiPSの場合 、D-リモネノとPVA水で希釈します .これらのマテリアルは非常に実用的です。特に複雑な形状や内部導管を持つオブジェクトを作成したい場合など、手作業による後処理が不可能な場合に役立ちます。

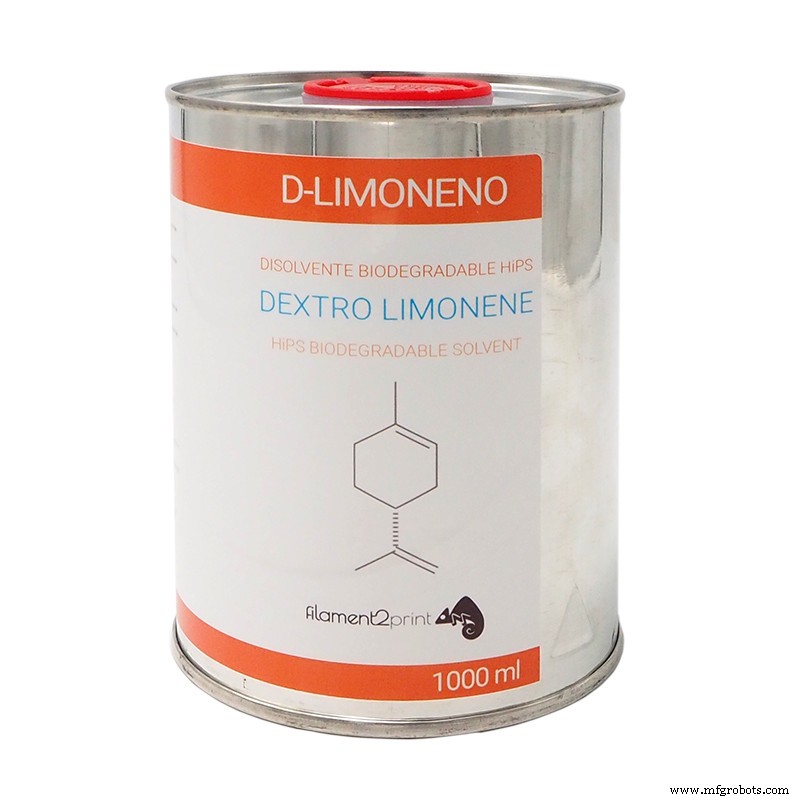

画像 6:D-リモネン

SLAで 印刷技術、接着は問題ありません 、しかし、印刷ベースから部品を取り外すときは、より多くの献身が必要です。これらは通常、ベースにくっついているために、取り外すには特別なヘラが必要です .さておき、印象を仕上げるとき、ベースにはレジンが染み込んでいるため、クリーニングに時間を費やす必要があります。

SLA プリンターの場合、2 つの異なる素材で印刷することはありません。つまり、サポートを手動で取り外す必要があります。 ペンチで後処理を適用することもできます それらを完全に取り除くために。

後処理

FDM で印刷した後 プリンタ、サポートを取り外すには後処理のみが必要です 、前のセクションで説明したように。 ABS、Smartfil E.P.などの素材やすりがけできる より良い表面仕上げを得るために。

ただし、SLA でパーツの印刷を終了すると、 プリンタでは、樹脂の表層を固化させずに除去する必要があります イソプロピル アルコール バスまたはフォーム ウォッシュなどのウォッシュ センターに入れます。ほとんどの樹脂は、完全に固化した後、やすりがけして塗装することができます。

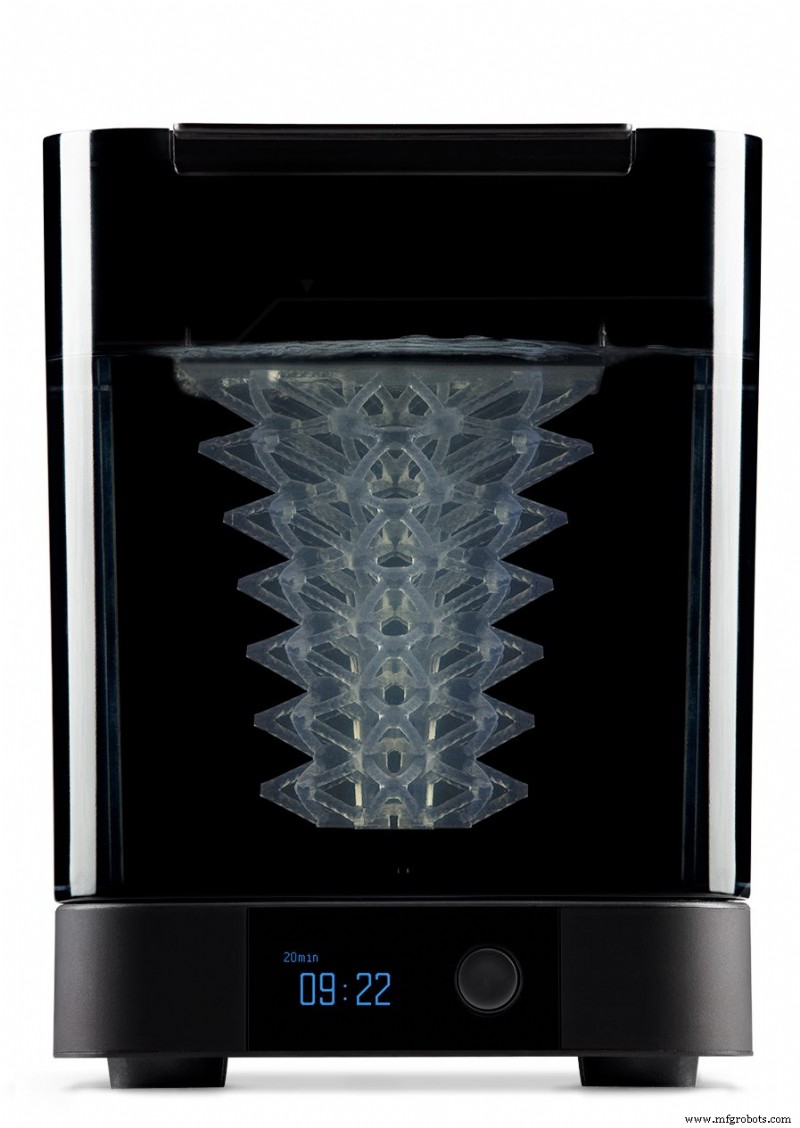

画像 7:フォーム ウォッシュ。出典:FormLabs

結論

この場合、各3D プリント技術の適用は非常に明確です。; FDM プリンタは、経済的で迅速なプロトタイプに最適です 、高精度で仕上げられた FDM プリンターがありますが、優れた表面仕上げや測定の正確な精度を必要としません。

FDMプリンターは、多種多様な素材が存在するため、直接機能部品を得るのにも非常に役立ちます.それどころか、SLA プリンタ ピースに使用することをお勧めします または正確な寸法による素晴らしい仕上げが必要なオブジェクト 、最終ピースのレベルですが、ストレスやストレスを受けないプロトタイプの目的があります.

現在、FormLabs と UniZ は、市場に革命をもたらした 3D プリンターと樹脂を開発しました . Formlabs には新しい Form 3 と Form 3L があり、LFS を備えた 2 つの樹脂製 3D プリンターです。 (ロー フォース ステレオリソグラフィー) 運用技術 、減らす 製造時間とサポートの数 作品を作るとき。 UniZ の場合、SLASH と zSLTV の範囲、LED-LCD 操作の 3D プリンターがあります。 非常に高速な製造を可能にする 、最高 600 mm/h で、非常に見事な仕上がりを実現します。最後に、どちらのメーカーも機能的な最終部品を高品質で印刷できるテクニカル レジン を持っています。
