電界とコンデンサ：基礎、機能、設計

はじめに

2つの離れた導体間に電圧を印加すると、その間の空間に電界が形成されます。基礎電子工学では導電経路内の電圧・電流・抵抗の相互作用を解析しますが、電界は物質を超えて広がり、空間に作用する力を記述します。

「場」の概念は抽象的に感じられます（質量や実体がないため）が、至る所に存在します。日常的な磁石が見えない磁界で引き合い・反発し合うのも、帯電の偏りが生む静電気も、身近な電界の例です。

本章では電界とそれを利用するコンデンサに焦点を当て、電圧差が如何に電界を生み、エネルギーを蓄え、コンデンサが電圧変化を抑制するかを探ります。

電界

2点間に電圧が存在するとき、その間の空間に電界が現れます。この電界は帯電粒子に力を及ぼし、その電界力（距離にわたる場の押し出す力）と電界フラックス（空間を通る場の総効果）で定量化できます。これらは導体内の電圧（押し出す力）と電流（流れ）に類似していますが、電界フラックスは空間に存在でき、電流は自由電子を必要とします。

導体の抵抗が電流を制限するのと同様に、2導体間の誘電体材料が電界フラックスを制限します。生成されるフラックス量は印加電界力に比例し、誘電体の抵抗に反比例します。

電子は帰還経路なしに導体上に蓄積できないため、連続電流には閉回路が必要です。しかしコンデンサでは、一方の極板に余分な電子を「押し込み」、もう一方から電子を取り除くことで、極板間の電界フラックスに比例した電荷の不均衡を生み出せます。

コンデンサとその電界

コンデンサは、誘電体で隔てられた2枚の導電極板間に意図的に高い電界フラックスを生成するデバイスです。構造は多様で、小容量用の単純な平行板から、大容量用の箔巻き積層、単位面積あたりの蓄積を最大化する微細酸化膜まであります。

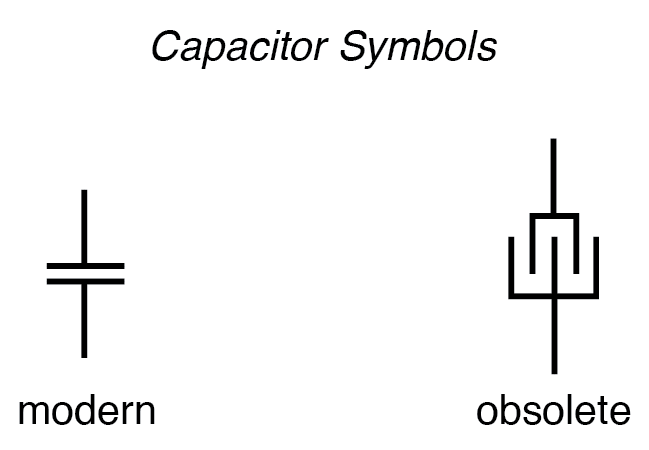

回路記号は、隙間を隔てた2本の短い平行線（極板）です。古い記号は櫛形極板を示し、多くのコンデンサの実構造を反映しています。

電圧を印加すると、極板間の電界がコンデンサを充電します：電子が負極板に蓄積し、正極板から電子が離れます。この電荷分離によりエネルギーが電界に蓄えられます。電圧差が大きいほど電界フラックスが大きくなり、より多くのエネルギーを保持できます。

抵抗器がエネルギーを熱として消費するのに対し、コンデンサは電位差としてエネルギーを蓄えます。電圧を維持しようとする性質があり、電圧が上昇すれば変化に抗して電流を引き込み、電圧が低下すれば変化に抗して電流を供給します。この性質は電荷に対するニュートンの第一法則に似ています。

実際にはコンデンサは緩やかに漏れ、蓄えられた電荷は時間とともに減衰します。高品質タイプでは数年単位です。

充電時は電源からコンデンサへ、放電時はコンデンサから負荷へ電流が流れます。電圧極性に対する電子流の向きを以下に示します。

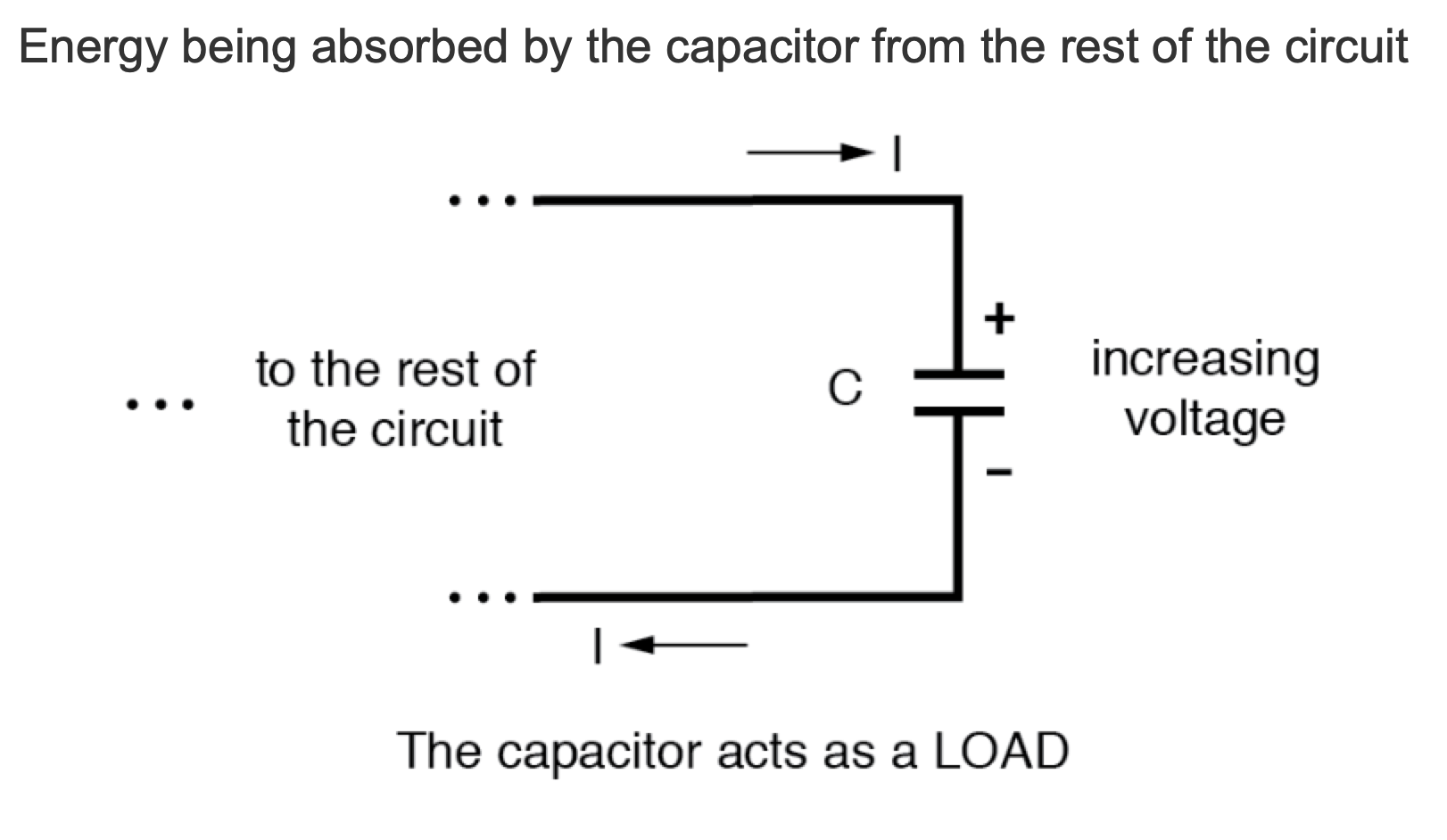

充電：

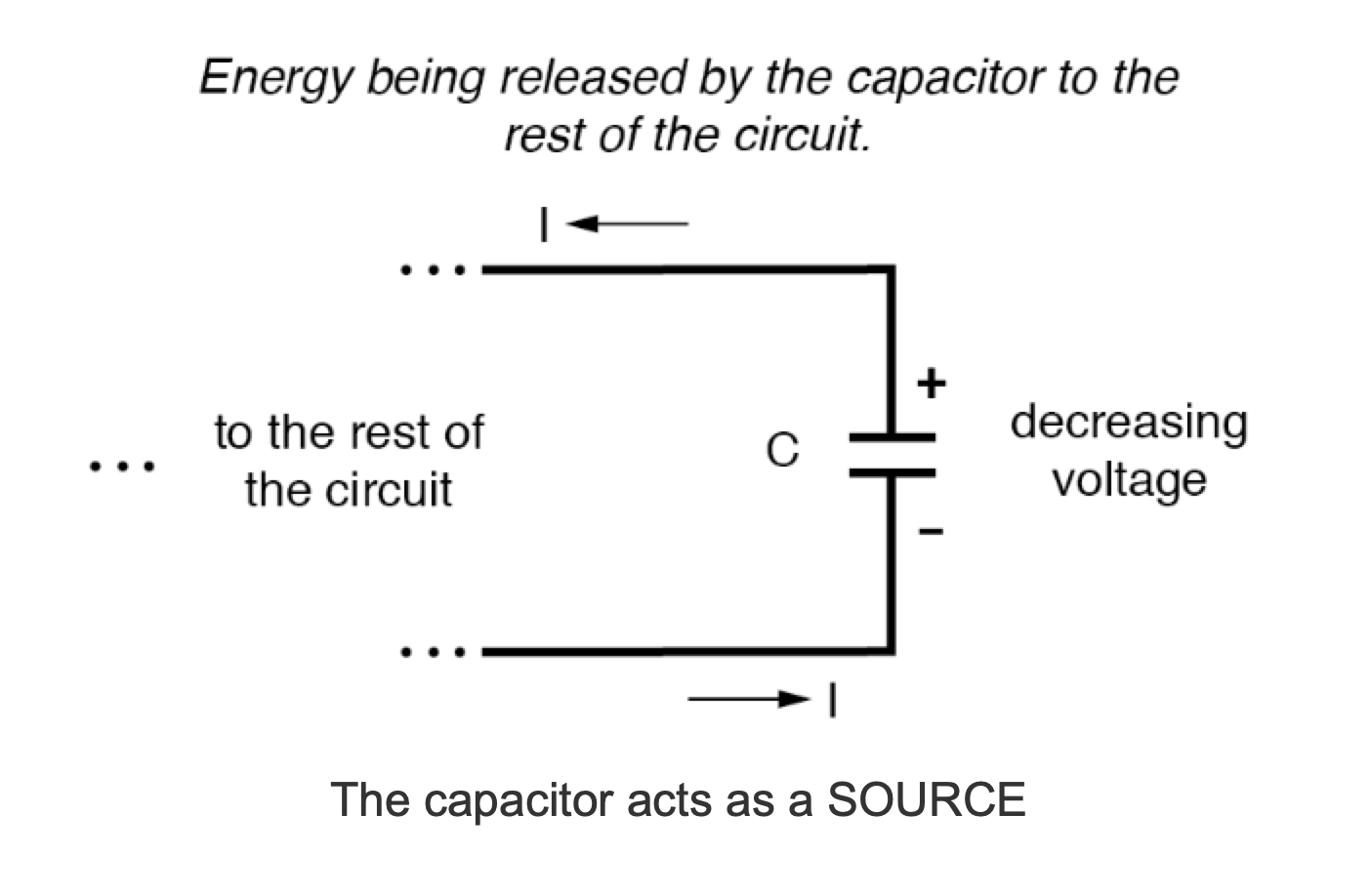

放電：

電圧ステップを未充電コンデンサに印加すると、電源電圧に達するまで電流を引き込みます。充電済みコンデンサを負荷に接続すると、電圧がゼロになるまで電流を供給します。このようにコンデンサは電界で動作する充電池のようなものと見なせます。

誘電体材料と静電容量

極板間の誘電体（絶縁材料）は、与えられた電圧でどれだけの電界フラックス、ひいては電荷を発生させられるかを大きく左右します。誘電体が電力線を通しやすい度合いは誘電率で定量化されます。誘電率が高い材料ほど、より大きな静電容量を得られます。

静電容量（記号C）は、与えられた電圧でコンデンサがどれだけ電荷を蓄えられるか、また電圧変化率に対してどれだけ電流が流れるかを示す指標です。単位はファラド（F）です。典型的な値は非常に小さいため、メトリック接頭辞マイクロ（µ）を用い、マイクロファラド（µF）などが一般的です。大容量コンデンサでは330,000µF（0.33F）といった表記も見られます。µの使用は歴史的経緯で、現代仕様でも主流です。

従来の用語

コンデンサは歴史的にコンデンサ（condenser）と呼ばれてきました（またはcondensor）。この用語は主に古い文献や、点火ポイントの火花抑制用小型コンデンサを指す自動車分野で見られます。

重要ポイント

• コンデンサは、変化に抗する方向で電流を引き込んだり供給したりして電圧変化を抑制します。
• 電圧上昇時は負荷として電流を引き込み、電圧低下時は電源として電流を供給します。
• 静電容量（ファラド）は、単位電圧あたりの蓄積電荷量と電圧変化への抵抗を定量化します。
• 誘電率は、与えられた電圧でコンデンサがどれだけの電界フラックスを維持できるかを決めます。
• コンデンサはかつてコンデンサ（condenser）と呼ばれていましたが、この用語は現在ほぼ廃れています。
