研磨ジェット加工：仕組み、メリット、用途

これはThe Mechanical Postです。今日は研磨ジェット加工とは何か、その構造、動作、利点、制限、用途について読んでいただきます。
最後に、提供されているボタンをクリックしてPDFをダウンロードできます。

研磨ジェット加工とは？

研磨ジェット加工はAJMとしても知られ、高圧ガスと混合された研磨粒子を使用してワークピースを加工する非伝統的な製造プロセスの一種です。
研磨粒子が高速でワークピース表面に衝突し、ワークピース材料の浸食を引き起こします。
研磨ジェット加工はマイクロ研磨ブラスト、研磨マイクロブラスト、またはペンシルブラストとしても知られています。
研磨ジェット加工プロセスはウォータージェット加工プロセスと非常に似ています。
もう一つの非伝統的な加工プロセスである放電加工についても読みたいかもしれません。新しいタブで開くため、この記事の続きを読み進められます。

研磨材料とは？

研磨材は、加工と仕上げの目的で使用される硬い材料です。研磨粒子は、ワークピースと研磨粒子の摩擦による摩擦作用でワークピース材料を浸食させます。
一般的な研磨材には酸化アルミニウム、炭化ケイ素、窒化ホウ素、ダイヤモンドなどがあります。研磨ジェット加工プロセスで使用される研磨粒子の形状は一般的に球形です。
研磨粒子の一般的な用途には、研磨、研削、ホーニング、ドリリング、切削、ラッピングなどがあります。

研磨ジェット加工の作動原理

研磨ジェット加工は、ガスと研磨粒子の高速流が一点に集中すると、ワークピースの浸食による加工が行われるという原理で動作します。

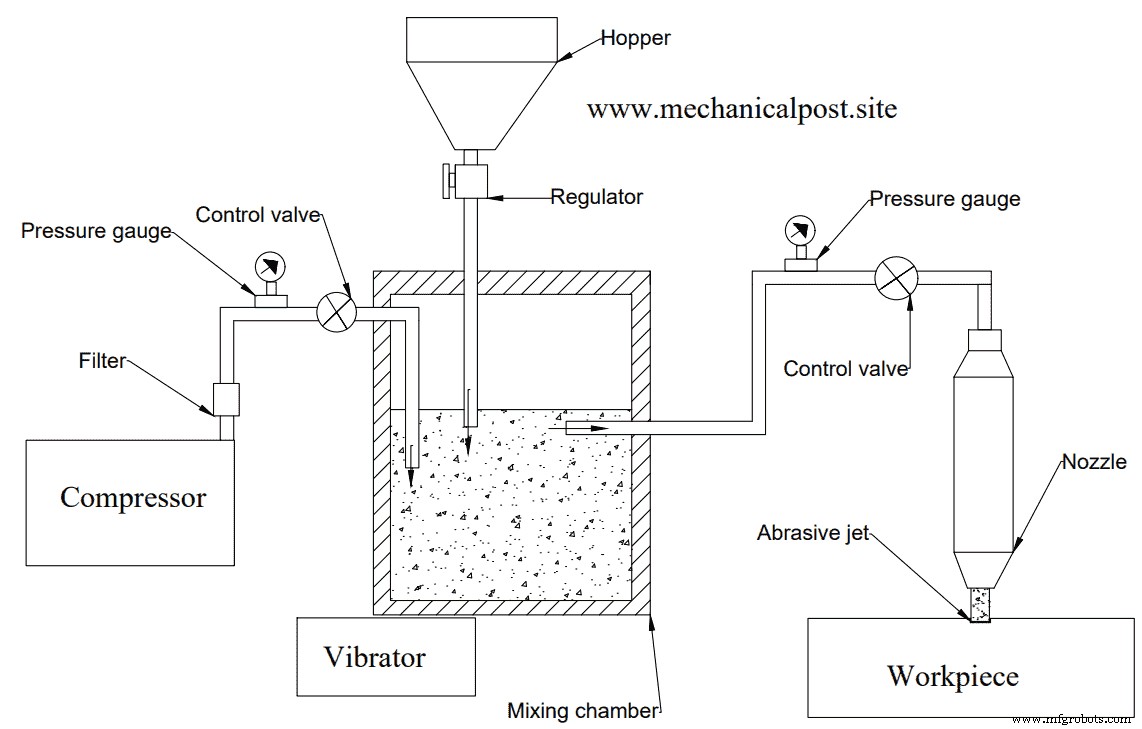

研磨ジェット加工プロセスの構造

この画像は自由に使用できます。本記事への適切な帰属とリンクが必要です。

研磨ジェット加工プロセスの主要コンポーネントは以下の通り：

• エアコンプレッサー
• エアフィルター
• 圧力計
• 制御弁
• ホッパー
• 混合室
• バイブレーター
• ノズル

エアコンプレッサー

エアコンプレッサーは、25〜130 psiの範囲で加圧ガスを生成するために使用されます。不活性ガス、空気、二酸化炭素が通常圧縮用に使用され、エアフィルターを通過します。流量は約30リットル/秒です。

エアフィルター

エアフィルターは、コンプレッサーに混入した可能性のある粉塵やその他の不純物をろ過するために使用されます。

圧力計

圧力計は、流れるガスの正確な圧力を読み取るために使用されます。最も一般的に使用される圧力計はブルドン管圧力計です。

制御弁

制御弁は、作業条件に応じてガスまたは研磨混合物の流れを制御するために使用されます。

ホッパー

研磨粒子はホッパーを通じて混合室に供給されます。研磨粒子の平均サイズは約0.025mmです。ホッパーの下にレギュレーターが配置され、混合室への研磨粒子の流れを制御します。

混合室

混合室は気密室で、加圧空気が研磨粒子と適切に混合されます。

バイブレーター

バイブレーターは、混合物を適切に混合し、研磨粒子が底部に沈殿するのを防ぐために使用されます。

ノズル

ノズルは、研磨粒子とガスの混合物を特定の一点に集中させるために使用されます。ガスの圧力エネルギーを運動エネルギーに変換します。
ノズルは、研磨材による摩耗に耐えるため、タングステンカーバイドやサファイアなどの硬い材料で作られています。ノズルの先端断面積は約0.05〜0.2平方mmです。

研磨ジェット加工の動作

• コンプレッサーが空気/不活性ガスを高圧に圧縮します。
• この加圧ガスはエアフィルターを通過し、空気がろ過されます。
• ガスはパイプを通って混合室に入ります。
• 圧力計と制御弁が混合室への空気流を調整します。
• 研磨粒子がホッパーを通じて混合室に供給されます。
• 加圧ガスと研磨粒子が混合室で完全に混合されます。
• この高圧混合物はホースを通じてノズルに送られます。
• 別の圧力計で空気-研磨粒子混合物の圧力を測定します。
• ノズルへの混合物流量を制御する制御弁が存在します。

この画像は自由に使用できます。本記事への適切な帰属とリンクが必要です。

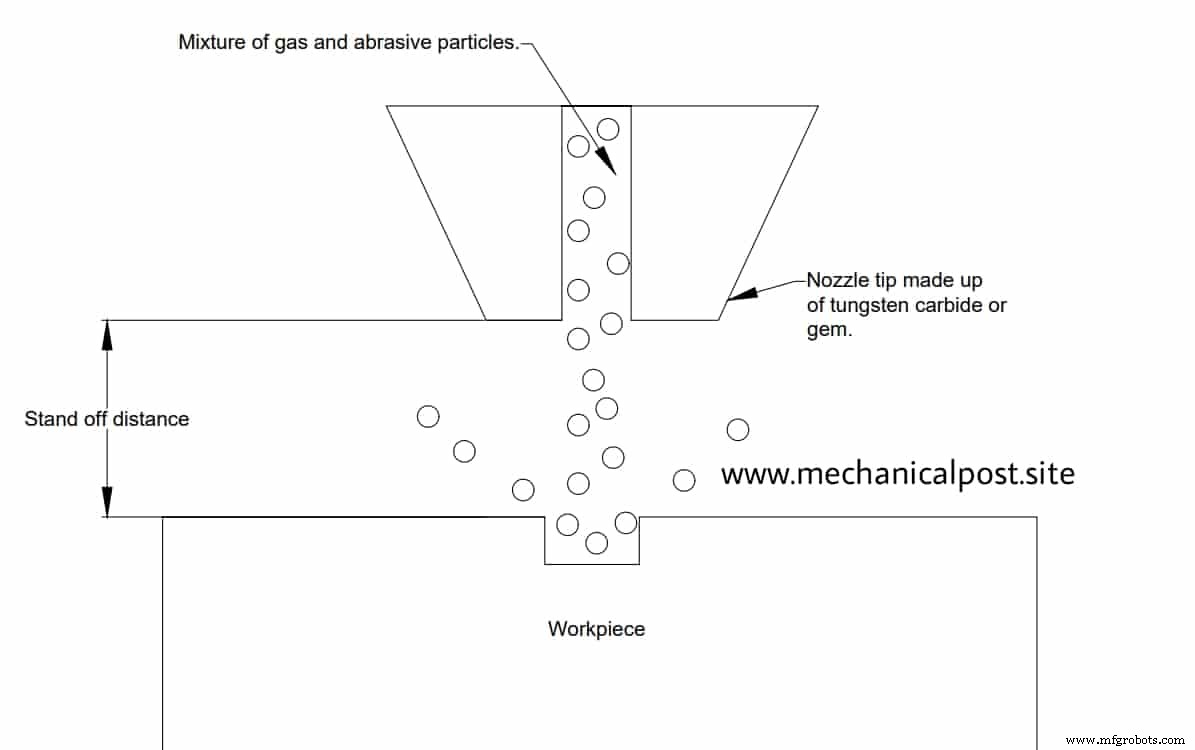

• ノズルは混合物の高圧エネルギーを運動エネルギーに変換します。結果として、混合物の速度はノズル内で劇的に増加します（約150〜300 m/秒）。
• この研磨粒子の流れを研磨ジェットと呼びます。
• スタンドオフ距離は通常0.25mm〜20mm程度です。
• 研磨ジェットがワークピース材料を浸食し、ワークピースを加工します。
• 高速ガスジェットが研磨粒子と浸食されたワークピース材料を一緒に運び去ります。
• 制御弁を調整することで、金属除去率、表面仕上げ、その他のパラメータを制御できます。
• これが研磨ジェット加工プロセスの動作です。

合わせて読みたい：

• CNC加工とは？CNCマシンの種類。
• 圧延プロセス – 定義、動作、種類、利点、用途
• ピローブロックベアリング（ペデスタルベアリング） – 構造と用途。
• 鋳造とは？詳細説明

研磨ジェット加工プロセスの用途

以下は研磨ジェット加工プロセスの用途です：

• ドリリング、フライス、ホーニング、表面仕上げなどの操作に使用されます。
• 微細穴あけ作業にも使用されます。
• 硬く脆い材料への複雑な形状の彫刻に使用されます。
• 半導体材料の加工がこのプロセスで可能です。

研磨ジェット加工プロセスの利点

以下は研磨ジェット加工プロセスの利点です：

• 工具とワークピースの間に直接接触がない。
• 良好な表面仕上げが得られる。
• ワークピースへの熱ダメージがない。
• 硬い材料を容易に加工可能。
• ワークピースに複雑な形状を生成可能。
• 初期コストが低い。

研磨ジェット加工プロセスの制限

以下は研磨ジェット加工プロセスの制限です：

• 金属除去率が低い。
• アルミニウムなどの軟らかい材料の加工には使用できない。
• 加工後、研磨粒子がワークピースに埋め込まれる傾向があるため清掃が必要。
• 一度使用した研磨粒子は変形するため再利用できず、運用コストが増加する。

以上が研磨ジェット加工の概要です。この投稿が気に入ったら、またはご提案があればコメントでお知らせください。喜んでお聞きします。
