ポータブル発電機を家庭用電源に接続する方法–4つの方法

発電機の接続に以下の基本的な電気配線の設置図を使用することにより、携帯用発電機（ガス/ガソリン/ディーゼル発電機）を接続することにより、停電の場合に緊急電力供給を回復できます。 ）メインの配電盤 。

では、始めましょう。

4つの方法でポータブル発電機を家庭用電源システムに接続できます。

配線接続と作業および操作を伴う各方法は、ステップバイステップのチュートリアルで説明されています。 （家庭用電源システムに発電機を設置する前に、すべての注意/警告をお読みください。ユーザーマニュアルと注意が必要です。不明な場合は、資格のある電気技師に連絡して適切に行ってください。）

重要な注意：

電気は私たちの友であり、最悪の敵でもあります。あなたがあなたを殺すチャンスを与えれば、彼らは決してそれを見逃すことはありません。この実用的なチュートリアルを行う際は、すべての注意と指示をお読みください。

120V、240V、230V用の手動切り替えおよび転送スイッチを使用してポータブル発電機を家庭に接続する方法– NEC＆NIEC

230V（英国およびEU）の手動または自動切り替えスイッチ（自動転送スイッチ（ATS）が最も安全で推奨される方法）を使用して、ポータブル非常用発電機を家庭用電源システムに接続する– IEC）および120V / 240V（カナダ、米国– NEC）。

手動切り替えスイッチ230V–IECを使用した非常用発電機の配線

手動切り替えスイッチを使用した発電機の配線と設置の手順

手動切り替えスイッチでポータブル発電機を家庭用電力供給システムに接続するには、次の手順に従います。

1. 家庭の主分電盤の近くに切り替えスイッチ（負荷に応じて63-100Aの定格）を設置します。

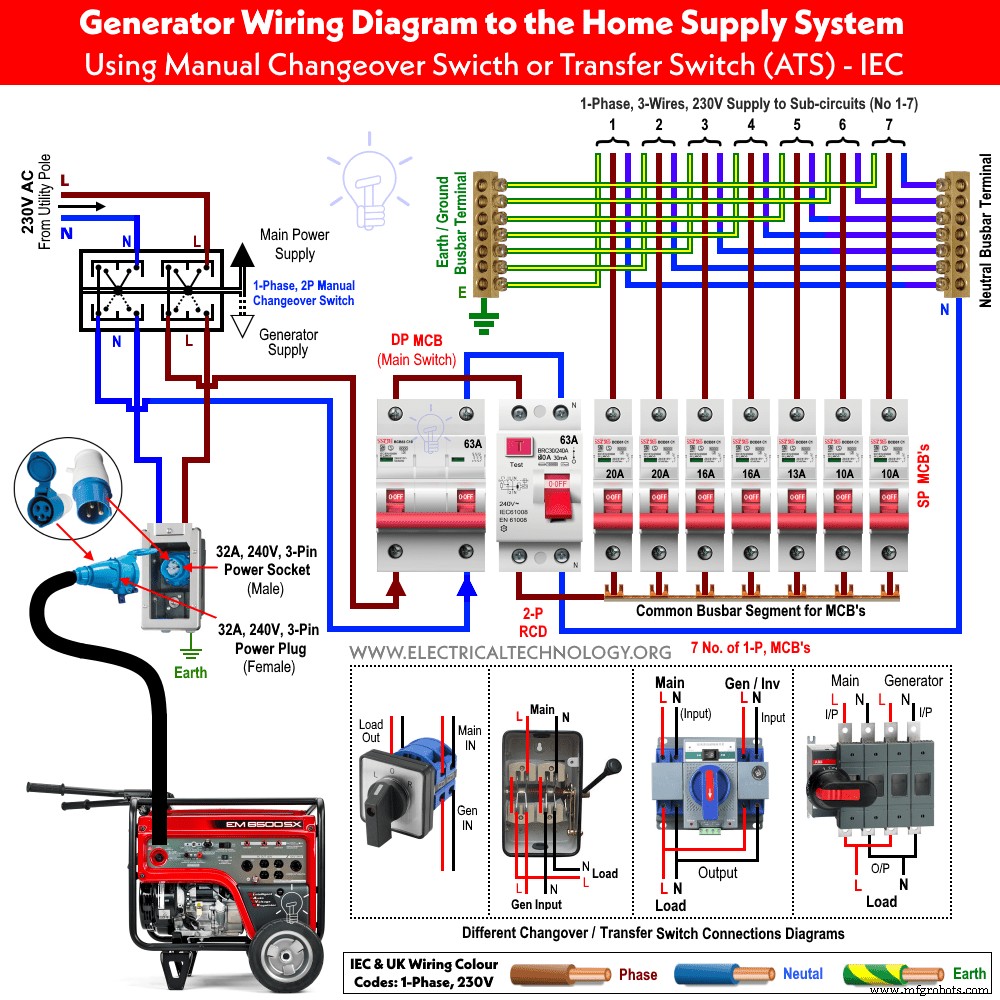

2. 図に示すように、主電源（ラインおよびニュートラル）を切り替えスイッチの最初の上部スロットに接続します。
3. 6 AWG（7/064インチまたは16mm ² ）を接続します ）」切り替えスイッチの下の2つのスロットへのケーブルワイヤ。
4. 次に、3ピン電源ソケット（小負荷の場合）または32A、240V電源ソケット–オス（大負荷の場合）を6AVGワイヤに接続し、壁（発電機の近く）に取り付けて、発電機を3に配置します。電源プラグまたは32A、240V電源ソケット（メス）を、以前に取り付けた電源ソケットに接続します。
5. 緊急停電が発生した場合に備えて、家電製品に非常用電力を供給する準備が整いました。

以下は、停電時にすべての負荷回路が発電機電源に接続されている手動切り替えスイッチを使用した、主配電盤への発電機配線接続図です。特定の負荷回路の電源を入れる必要がない場合は、関連するブレーカーをオフにして、残りのブレーカーをオンのままにしておくことができます。このように、特定の負荷ポイントのみが発電機を介して非常用電力を介して供給されます。

商用電源がオフになったときに特定の負荷を発電機に接続する場合、つまり、発電機に負荷がかかり、残りは主電源にかかる場合があります。全体的な負荷を処理することができます。これらの負荷ポイントまたは関連する回路ブレーカーをオフにするだけです。

120および240V用の手動転送スイッチを使用したポータブル発電機の配線-NEC

次の配線図は、携帯用発電機が手動転送スイッチを使用して120V/240Vメインパネルに配線されていることを示しています。通常、30アンペアの転送スイッチ（ProtranやRelianceなど）を最大7500ワットの発電機に接続できますが、他のサイズ（50アンペアなど）も住宅用に使用できます。

この転送スイッチでは、単極ブレーカーは15アンペアで、2極ブレーカーは30アンペアで、最大サイズは12ゲージのワイヤーサイズです。

これを行うには、30アンペア（またはL14-30R、L14-20Pなどのシステム要件によっては20アンペア）のツイストロックプラグを取り付けます。ジェネレーターに。

L14-30R、L14-20Pプラグおよびコンセントの作成は、次の端子を示しています。

• X =ホット1（ブラック）
• Y =ホット2（赤）
• G=グラウンド
• W=ニュートラル

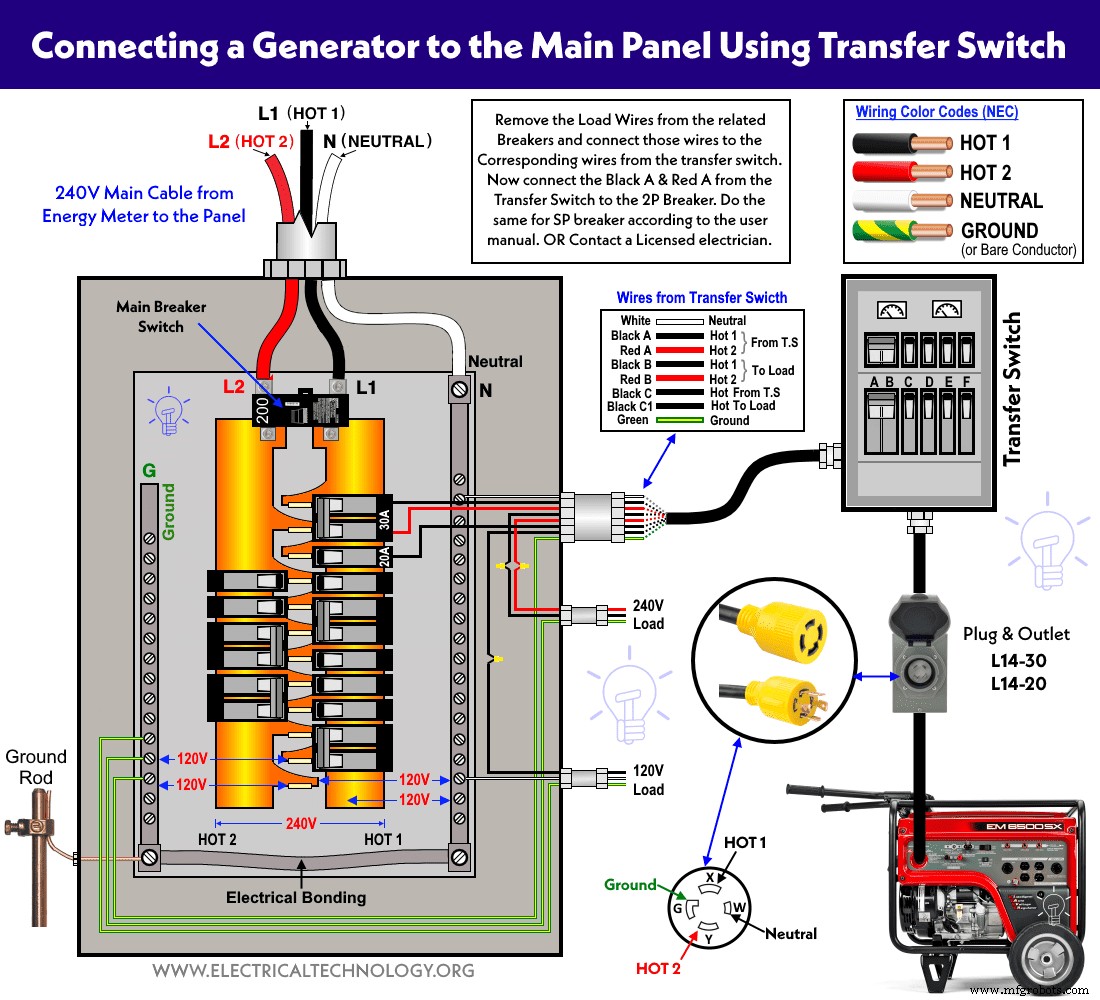

次に、ジェネレーターとメインパネルを転送スイッチに配線するには、関連するブレーカーから負荷ワイヤーを取り外し、それらのワイヤーを転送スイッチの対応するワイヤーに接続します。次に、黒Aと赤Aを転送スイッチから2Pブレーカーに接続します。下の配線図に示されているように（またはユーザーマニュアルに従って）、SPブレーカーについても同じことを行います。よくわからない場合は、資格のある電気技師に連絡してください。

商用電源が利用できず、発電機がオンの場合

転送スイッチのブレーカーのスイッチが一方向に押され、電源はジェネレーター→転送スイッチのブレーカー→負荷ポイントに接続されます。

電力の流れの方向は、さまざまな回路へのワイヤーを介して追跡されます。

• 120V =黒C1（転送スイッチから）および黒C（転送スイッチから）を負荷および中性線に接続します。
• 240V =黒Aと赤A（転送スイッチから）および黒Bと赤B（転送スイッチから）から負荷へ。

商用電源が利用可能で、発電機がオフの場合

転送スイッチのブレーカーのスイッチが反対方向に押し、電源はメインパネルを介して負荷機器に接続されます→転送スイッチのブレーカー→120Vおよび240の負荷ポイントに接続されます。

転送スイッチは、発電機や電力会社の配線に電力を供給するための電力を解放しません。パネルのブレーカーから供給される可能性のある電源をオフにします。上記の（目的を示す）配線図に従って接続されたブレーカーとロードポイントのみが機能することに注意してください。

240V用手動転送スイッチを使用した発電機の配線– NEC

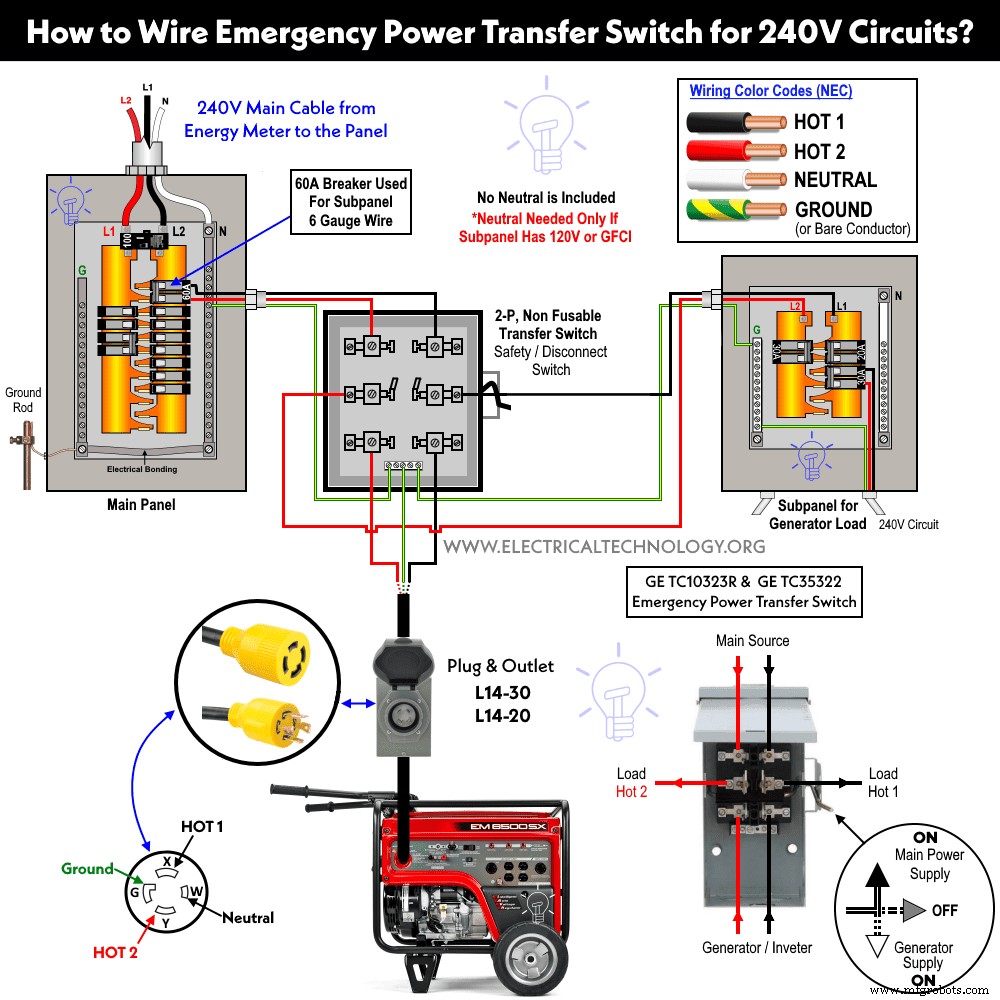

次の配線図は、手動転送スイッチを使用して、120V/240Vメインパネルと240V負荷回路を別々のサブパネルに接続した発電機を示しています。これらの種類の転送スイッチ（2P、GE TC10323R / GE TC35322 / TC10424Rまたは3P、GE TC35362R緊急電力転送スイッチおよび安全スイッチまたは切断装置など）は、電力転送操作用の発電機または安全としてのサービス切断用の他のアプライアンスを接続するために使用されますスイッチ。

示されているように、発電機はL14-30（またはL14-20）プラグと電源インレットを介して転送スイッチに接続されています。発電機からの2本のホットワイヤー（ホット1とホット2）は、転送スイッチの下部メインラグに接続されています。

転送スイッチの上部の2つのホットラグは、メインパネルの60A二重極ブレーカーに配線されています。負荷としての転送スイッチの中央のラグは、240V負荷回路専用に設計された60Aサブパネルに接続されています。 240V負荷サブパネルなので、中性線は必要ありません。ニュートラルは、120V回路またはGFCI/AFCI保護回路の場合にのみ必要です。

転送スイッチのレバー操作は次のとおりです：

• UP=主電源=オン
• 中央=オフ
• ダウン=発電機供給=オン

発電機がオフの場合、レバーは下の位置にあるため、240Vの負荷ポイントが発電機の電源に接続されます。主電源が使用可能な場合、レバーの位置は次のように変更されます。上の位置（手動操作）と負荷回路は、商用電源を介して供給されます。

自動切り替えスイッチ–IECを使用して単相230V発電機を家庭に接続する方法

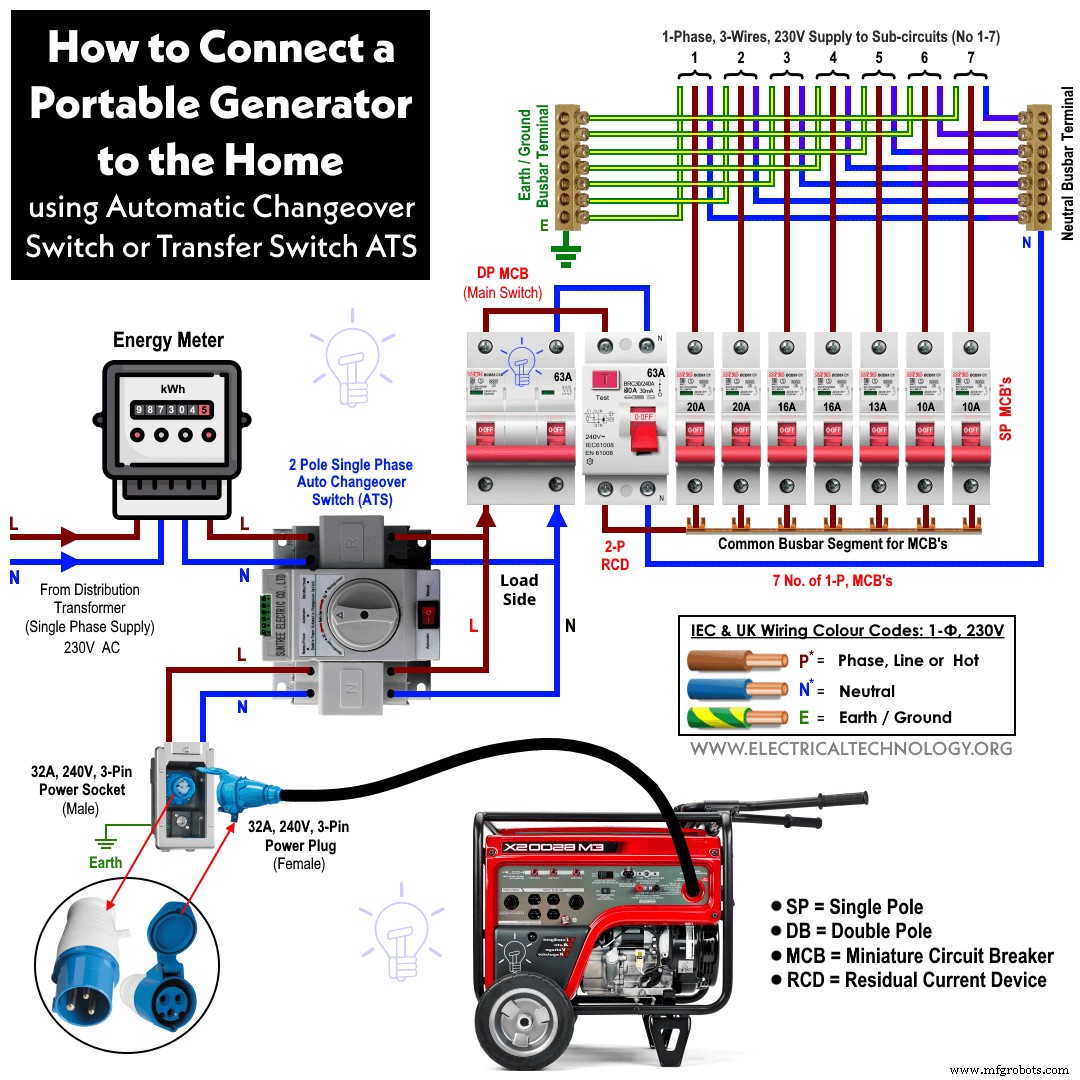

このように、発電機を家に接続するには、2極（2P）の自動切り替えスイッチを使用する必要があります。接続方法は上記の方法1と同じですが、手動転送スイッチの代わりに単相2極自動切り替えを使用する必要があります。このようにためらうことはありません。つまり、電力がユーティリティから回復すると、自動転送スイッチが自動的に電力を検出し、発電機の電源から主電源に、またはその逆にリダイレクトします。

注：2極の代わりに3極（3P）切り替えを使用することもできます。

切り替え/転送スイッチなしでポータブル発電機を家に接続する方法– NEC＆IEC

120Vおよび240V用のインターロックキットを使用したトランスファースイッチなしのポータブル発電機の配線– NEC

転送スイッチを使用せずにジェネレーターをホームパネルに接続するための代替の、しかしより安価な方法が必要な場合は、インターロックキットが解決策です。メインブレーカーをオフにしてジェネレーターを実行し、ジェネレーター電源を介して120Vおよび240V回路に電力を供給することもできますが、メインパネルおよびメインブレーカーを維持するジェネレーターブレーカーで使用するインターロックキットを使用することは安全で推奨される方法です。発電機が同時に作動することはありません。

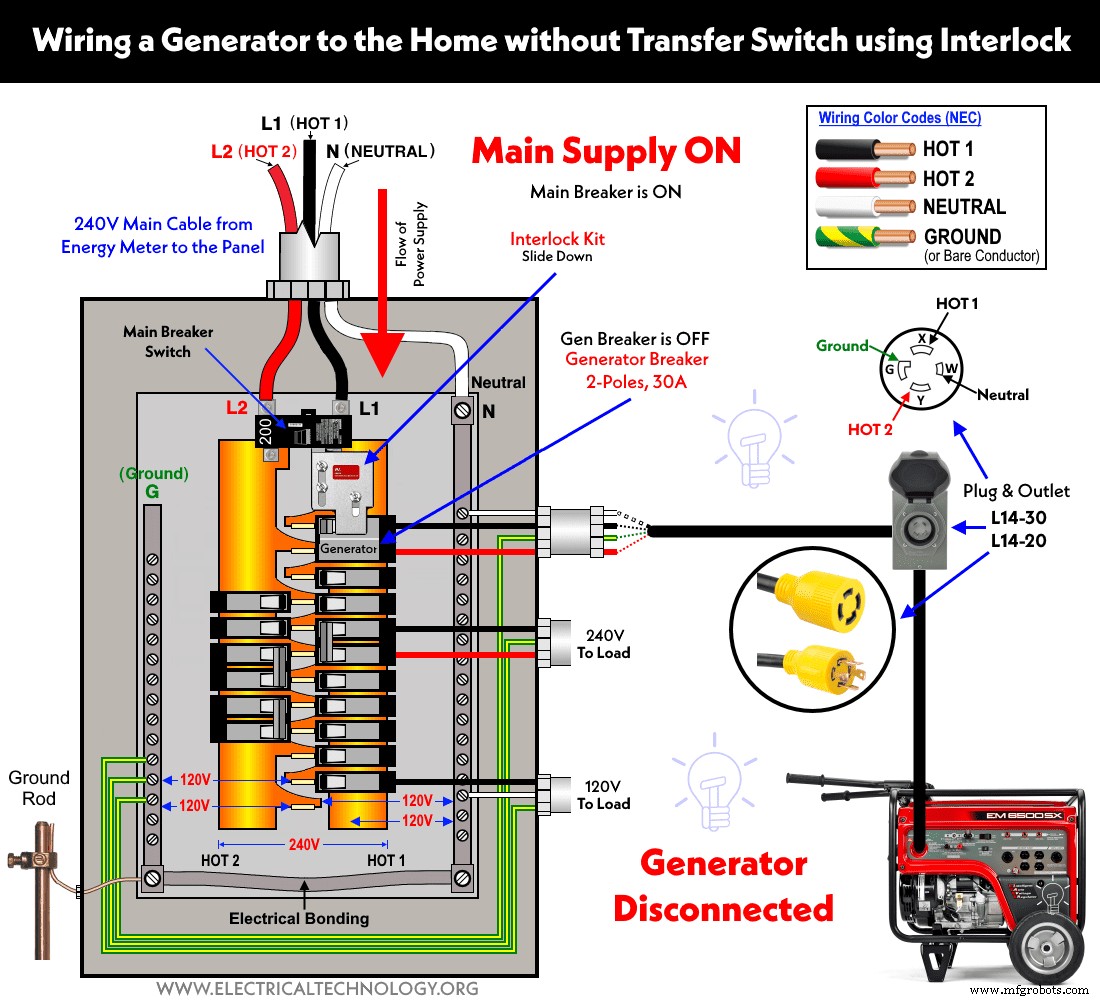

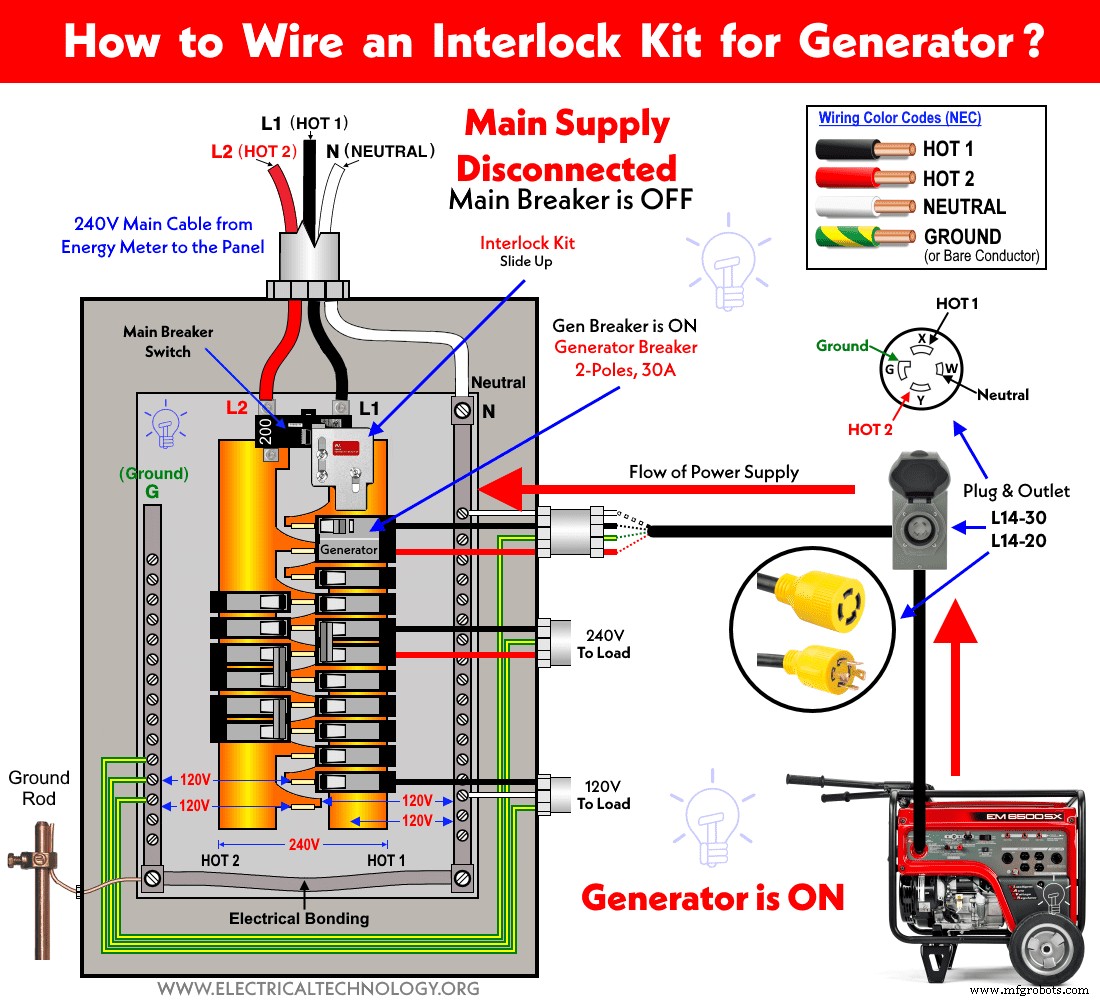

次の配線図は、発電機のインターロックキットの配線方法と、停電時の動作を示しています。インターロックキットはメインパネルに取り付けられており、両方（メインブレーカーとジェネレーターブレーカーを同時に）を防ぎます。インターロックを上下にスライドさせることで、一度にオンまたはオフにできるブレーカー（メインまたはジェネレーター）は1つだけです。

発電機はメインパネルのL14-30（またはL14-20）プラグと電源インレットおよびインターロックキットを介してメインパネルに配線されているので、動作を見てみましょう。

商用電源がオフの場合=発電機がオンになっている

主電源が利用できない場合は、メインブレーカーをオフにして、インターロックキットを上にスライドさせます（図に示すように、メインブレーカーがオンの位置にロックされます）。 。このようにして、発電機を始動することができ、インターロックキットを使用すると、発電機の2極ブレーカーをオンにすることができます。発電機を始動し、2Pブレーカーをオンにするだけです。これで、120Vまたは240Vブレーカーを1つずつオンにして、発電機からの電源で目的の負荷回路を実行できます。発電機と電源インレットから2Pブレーカーとメインパネルへの赤い矢印は、負荷ポイントへの電源を示しています。

関連記事：

• サブパネルの適切なサイズ容量を決定する方法
• サブパネルを配線する方法は？ 120V/240Vのメインラグの取り付け

ユーティリティ電源がオンの場合=発電機がオフの場合

商用電源が復旧したら、発電機をシャットダウンして、関連する2極ブレーカーをオフにします。次に、インターロックキットをスライドダウンして（発電機のブレーカーがオンになるのを防ぎます）、メインブレーカーをオンにすることができます。メインブレーカーをオンにするだけで、接続された負荷ポイントへの主電源を介して電源が復旧します。主電源ケーブルからの赤い矢印は、回路への電力の流れを示しています。

230V用切り替えスイッチなしの非常用発電機の配線– IEC

注意 ：IECに準拠している国の場合、この方法はコードに準拠していない可能性があるため、地域の市外局番に従ってください。手術前に目的のブレーカーをオフにするのを忘れる可能性があるため、特別な注意を払って行うと、重傷や危険な火災につながる可能性があります。つまり、コードで許可されている場合は、特別な注意を払って行うことができます。

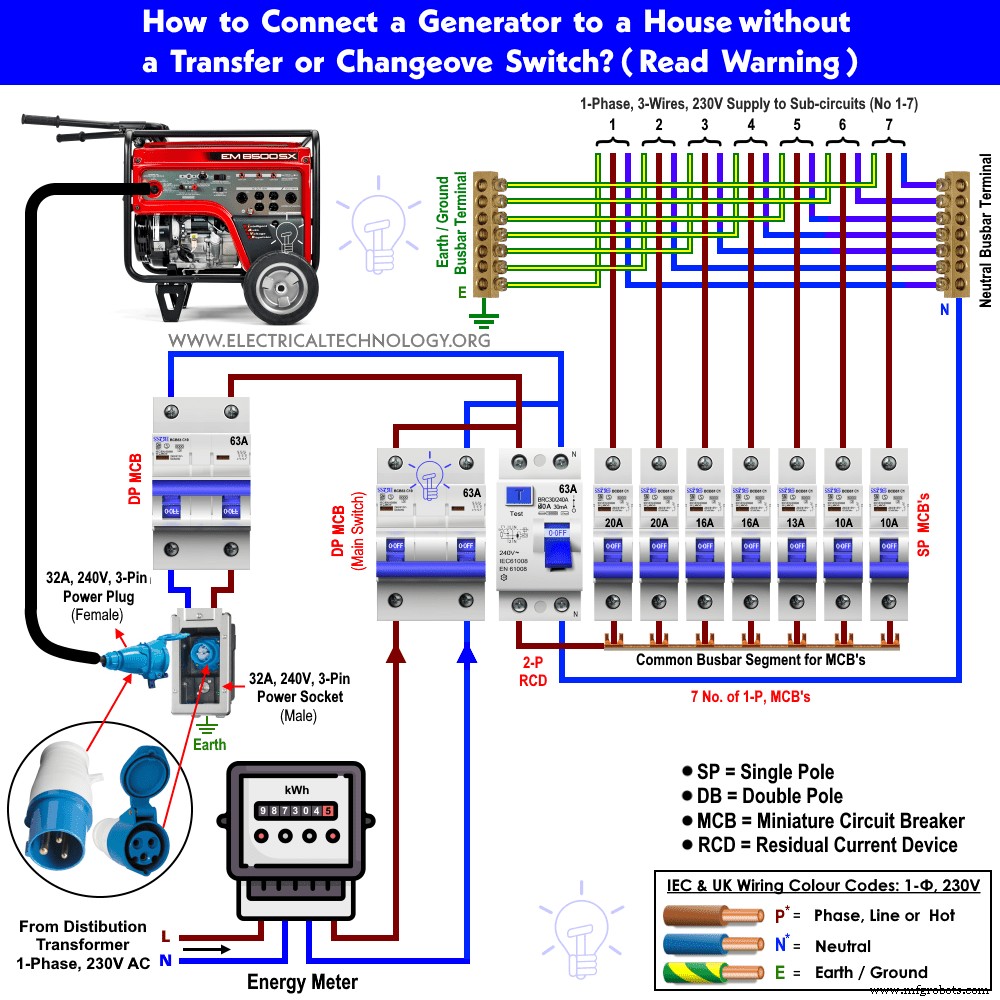

インストールのプロセスと操作は上記と同じですが、切り替えスイッチはありません。この方法では、分電盤の両方のメインスイッチ（MCB）をオフにして、電源を切断します。次に、発電機用に別の63アンペアブレーカーを取り付けます（メインMCBと同じ）。

次に、この新しいブレーカーを、6 AWG（7/064インチまたは16mm ^{2 <）を使用して電源インレット（3ピン電源ソケットまたは32A、230Vオス電源ソケット）経由で接続します。 / sup> ）」。最後に、発電機の3ピン電源プラグまたは32A、230Vメス電源プラグをその電源インレットまたは電源ソケットに接続します（下の図を参照）。完了しました！}

操作と作業

1。商用電源が利用できない場合：

これを行うには、まずメインブレーカーをオフにしてジェネレーターを起動します。次に、発電機のブレーカーをオンにし、目的の負荷に接続され、発電機からの非常用電源を介して操作する必要があるブレーカーを1つずつオンにします。

ジェネレーターを使用していないときは、最初 発電機のブレーカーをオフにし、発電機をオフにします 最後に、分電盤または消費者ユニットのメインブレーカーをオンにします。

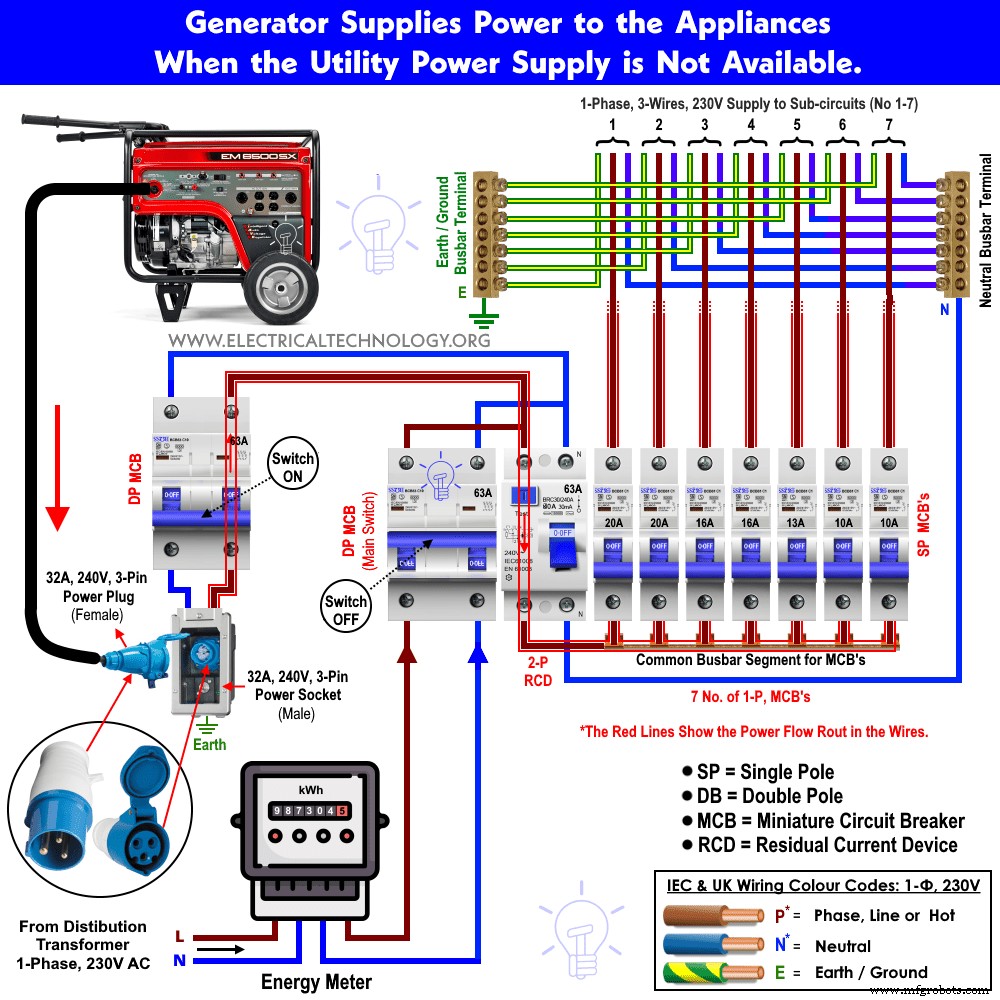

この場合、発電機は家電製品に電力を供給し、電力の流れは、接続されている電化製品やデバイスに（赤い線、つまり赤い長方形のボックスで覆われたワイヤーを介して）継続します。 ）ジェネレーターによる（下の画像に示すように）

赤い長方形のボックス内の赤い線）と矢印（↑）は、回路内の電力の流れを示しています。

注：お願いします！注意してください。

この場合、最初のMCB（主電源に接続されているメインスイッチ）は「OFF」になり、発電機用に配線された2番目のMCBスイッチは「ON」になります。 」。安全上の理由から、発電機を使用しないときは、内蔵のON / OFFボタンスイッチをオフにして、3ピン電源ソケットまたは32A発電機ソケットとコンセントをオフにしてください。

関連記事：

• ソーラーパネルの設置に関する完全ガイド。計算と図を使用したステップバイステップの手順
• バッテリーを直列、並列、直列-並列に配線する方法
• ソーラーパネルの直列、並列、直列-並列接続

2。電源が発電所から復旧した場合：

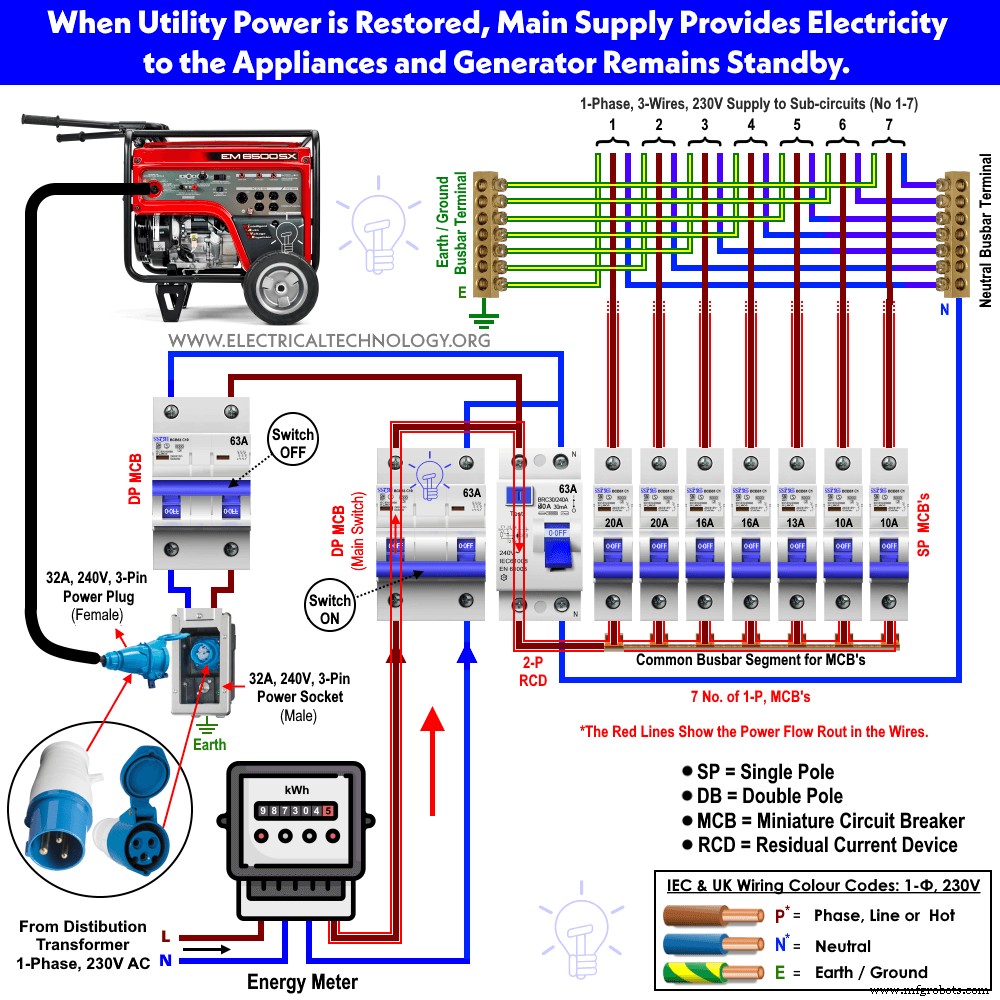

この場合、メインの電線は家電製品に電力を供給し、電力の流れはシステム内の接続された電化製品に（赤い線、つまり発電所からの主電源による赤い長方形のボックス）。したがって、ポータブル発電機はスタンバイのままです。

ジェネレーターのブレーカーがオフの位置になることに注意してください。主電源が利用可能な場合は、このブレーカーをオンにしないでください。安全性を高めるために、掲示板のON / OFFボタンで電源ソケットをオフにするか、発電機の3ピンプラグを取り外してください。

注：お願いします！注意してください。

この場合、ジェネレーターに配線されている2番目のMCBスイッチは「オフ」になっている必要があります。安全上の理由から、発電機を使用していないときは、内蔵のON / OFFボタンをオフにして、3ピン電源ソケットまたは230V、32A電源コンセントとソケットをオフにしてください。さらに、発電機をシャットダウンし、電源プラグを取り外します。次に、メインMCB（主電源に接続されているメインスイッチ）のスイッチをオンにします。

注意と警告 ：

記載されているすべての注意事項、警告、手順、マニュアル、注意事項をお読みください 安全性と危険性のために一部の国では合法ではない可能性があるため、この方法を実装する前に。また、初心者にはお勧めできません。非常に緊急の場合（つまり、深刻な手術中に病院で電源が故障した場合）、実用的なエンジニアや経験豊富な技術者にのみ可能な方法であり、電源を復旧する方法はありません。

一度に「オン」にできるMCBは1つだけです。上記の図と操作で2番目のMCBが「オン」の場合、つまり、両方のMSBのスイッチが同時に「オン」になっている場合。次に;

1. 発電所から商用電源を復旧すると、発電機が損傷したり、システム全体が火傷したりして、感電や危険、危険な火災や爆発を一度に引き起こす可能性があります。
2. 主電源が利用できない場合、発電機は電源を主ケーブルとラインに送り返し、発電機に過負荷をかけ、他の家や商用電力線で作業/修理するラインマンや電気技師を感電死させる可能性があります。
3. 十分な実務経験がなく、お住まいの国の電力会社または発電機のユーザーマニュアルで提供されている安全規則について確信が持てない場合は、この方法を実践してポータブル発電機を家庭用電源システムに接続しないでください。また、この方法を実装する前に、資格のある電気技師または電源会社に連絡することをお勧めします。

4極自動切り替えスイッチを使用して3相発電機を自宅に接続するにはどうすればよいですか？

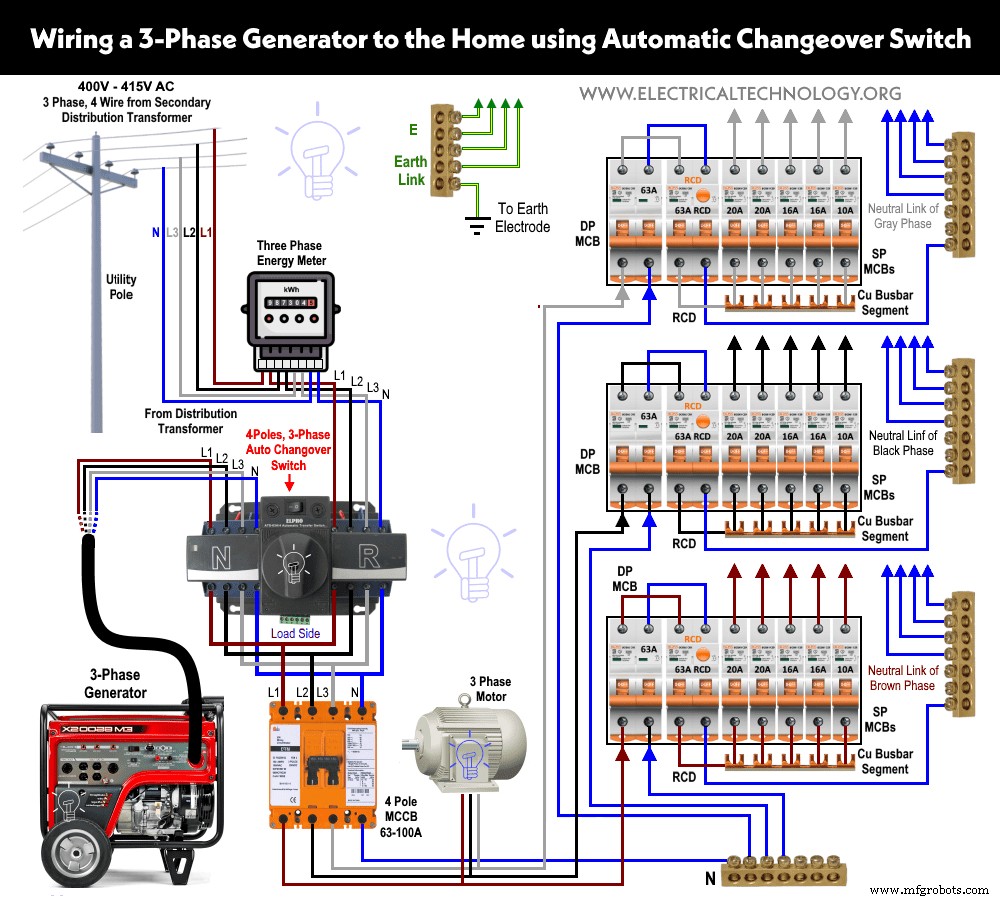

三相ポータブル発電機を家庭用電源に接続するには 、 4極（4P）自動切り替えまたは転送スイッチを使用する必要があります 。接続方法は、単相発電機と切り替えスイッチの場合と同じですが、三相4極手動切り替えスイッチを使用する必要があります。ユーティリティから電力が回復すると、自動転送スイッチが自動的に電力を検出し、発電機の電源から主電源に、またはその逆にリダイレクトするため、発電機を家庭用電源に接続するための最も信頼性が高く推奨される方法です。

注： 3極（3P）自動切り替えスイッチを使用できます 代わりに、 4極（4P）切り替えまたは転送スイッチ 。

• 関連記事：三相400V分電盤を配線する方法は？ IECと英国

4極手動切り替えスイッチを使用して3相発電機を自宅に接続するにはどうすればよいですか？

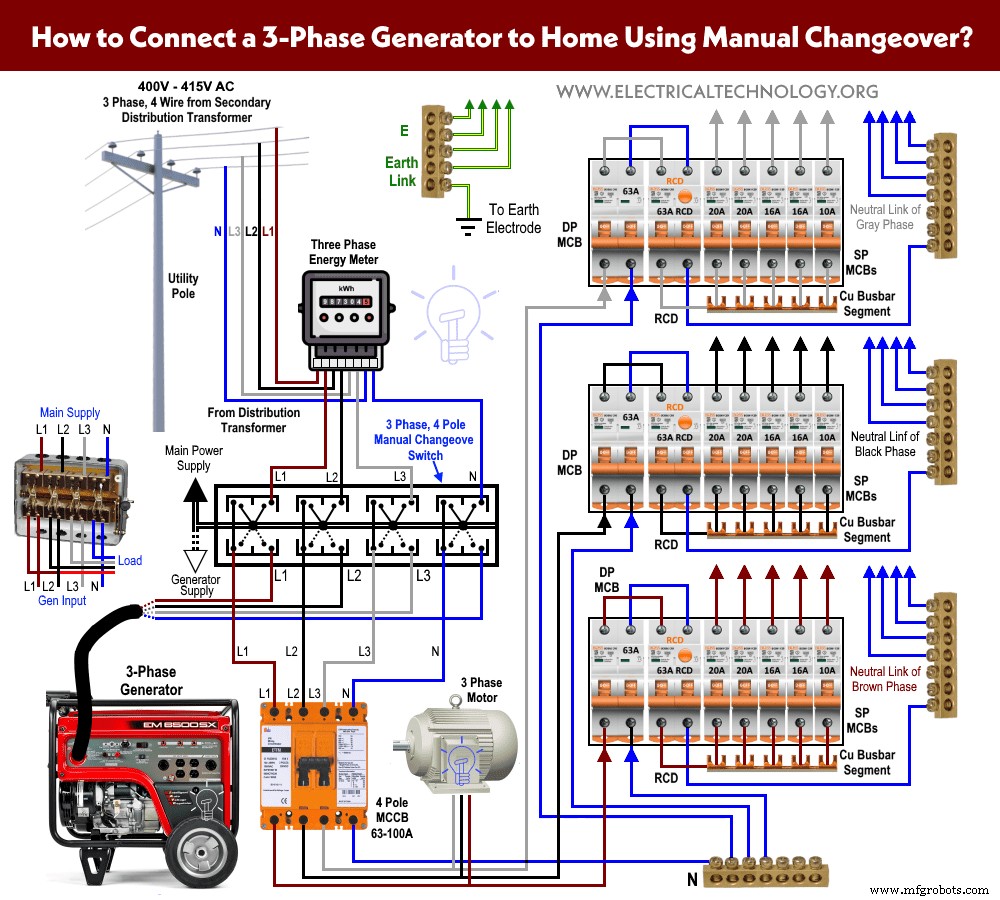

携帯用発電機を使用した自動および手動の切り替えおよび転送スイッチの配線接続に大きな違いはありません 。次の配線接続では、4極手動切り替えスイッチを使用しました 三相非常用発電機を接続する 分電盤に。三相転送スイッチの配線接続は、方法1の単相2極切り替えスイッチの配線と同じですが、下の図に示すように、追加のラインとニュートラル用に別の2つのスロットがあります。

注： 3極（3P）手動切り替えスイッチを使用できます 代わりに、 4極（4P）切り替えまたは転送スイッチ 。

配線カラーコード：

IECおよびIEC配線カラーコードを使用しました 230V/400Vおよび120V/240V回路用。ローカルエリアコードまたはiIEC –国際電気標準会議を使用できます （英国、EUなど）または NEC（米国電気工事規程） [米国とカナダ]どこ;

NEC：

単相120VAC：

• 黒 =ホット またはライン
• 白 =ニュートラル
• 緑 /黄色 または裸の導体=アース線

単相240VAC：

• 黒 =ホット1 または1行目
• 赤 =ホット2 または2行目
• 白 =ニュートラル
• 緑 /黄色 または裸の導体=アース線

三相208AC：

• 黒=ホット1またはライン1
• 赤=ホット2またはライン2
• 青=ホット3またはライン3
• 白 または灰色 =ニュートラル
• 緑 /黄色 または裸の導体=アース線

Three Phase 240 AC（High Leg Delta）：

• 青=ホット1またはライン1
• オレンジ=ホット2またはライン2（HIGH LEG DELTA）
• 黒=ホット3またはライン3
• 白 または灰色 =ニュートラル
• 緑 /黄色 または裸の導体=アース線

三相480Vおよび600VAC

• ブラウン=ホット1またはライン1
• オレンジ=ホット2またはライン2
• Yellow =Hot3またはLine3
• 白 または灰色 =ニュートラル
• 緑 /黄色 または裸の導体=アース線

IEC：

単相230VAC：

• ブラウン =フェーズ またはライン
• 青 =ニュートラル
• 緑 /黄色 =地球の指揮者 =地球の指揮者

三相400V– 415V AC：

• ブラウン=フェーズ1またはライン1
• 黒=フェーズ2またはライン2
• グレー=フェーズ3またはライン3
• 青=ニュートラル
• 緑 /黄色 =地球の指揮者

一般的な注意事項

電気で遊ぶ際の一般的な注意事項。

• 電気機器の保守、修理、または設置の前に、主電源を切断します（分電盤/消費者ユニットおよびロードセンター/メインパネルの主スイッチをオフにします）。
• 適切な指導と注意なしに電気に取り組もうとしないでください。
• 電気に関するトラブルシューティング、修理、設置、改造作業は、電気の取り扱いについて十分な知識と実践的な経験を持っている人がいる場合にのみ行うことができます。
• すべての手順、ユーザーマニュアル、注意事項、市外局番を読み、それらに厳密に従ってください。
• 自分で電気工事を行うことは危険であるだけでなく、一部の地域では違法です。電気配線接続の変更を行う前に、資格のある電気技師または電源会社に連絡してください。
• 負荷定格に応じて、適切なワイヤサイズと適切なサイズのMCBを使用して、スイッチの適切な電圧とアンペア定格を使用します。
• 既存または新規のコンセントまたはスイッチを電気/ジャンクションボックスに配線する前に、メインのMCB回路ブレーカーをオフにして電源がオフになっていることを確認してください。
• 配線図について不明な点がある場合は、資格のある電気技師にスイッチの取り付けについて問い合わせてください。
• この情報の表示または使用による損失、負傷、または損害、または間違った形式の回路を試した場合、作成者は責任を負いません。だからお願い！電気がすべてで、電気は危険すぎるので注意してください。
