リジッドフレックスPCBの信頼性を最大化：合理的な実装と実証済みベストプラクティス

リジッドフレックスPCBとフレキシブルプリント基板は日々人気が高まっています。リジッドフレックスPCBの実装を合理化し、信頼性を向上させる方法を知りたい方は、まさに最適な場所に来ました！

本記事はフレックス基板、その仕様とメリット、製造プロセスに関する詳細に焦点を当てています。実装プロセスが完璧に進み、すべての期待を超える信頼性の高いPCBが得られる方法を学びましょう！

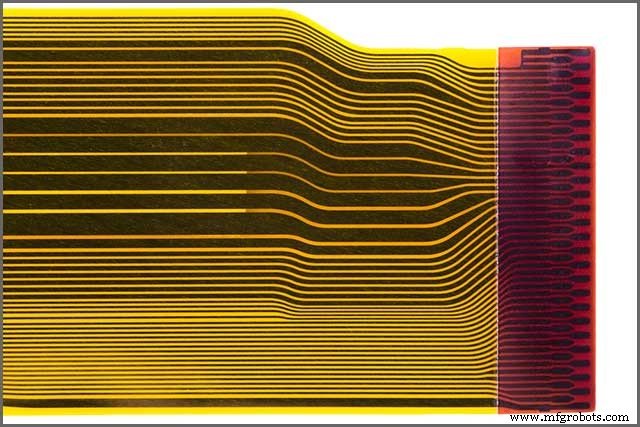

リジッドフレックスPCBとは？

プリント基板が多くの電子製品の重要な部分であることをおさらいしましょう。他の電子部品を接続し、製品の適切な動作を保証します。その歴史は1世紀以上前ですが、最初のPCBが製品で使用されたのは1936年頃です。

今日、PCBは広く普及し、世界市場は数年前に600億ドルを超えました。製造プロセスも改善され、リジッドとWellPCBは国内外の市場でDCモーターコントローラーを提供しています。フレキシブルプリント基板を提供しています。

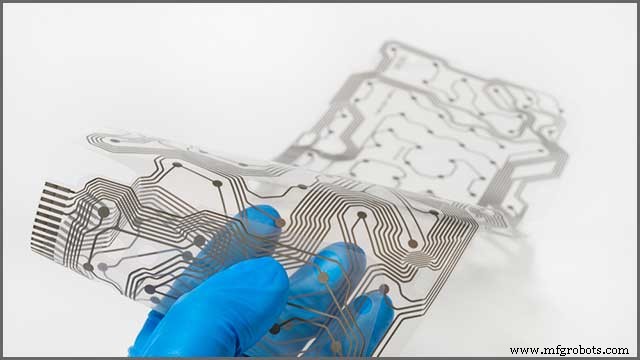

両方の長所を求めるなら、リジッドフレックスPCBを検討すべきです。これらは、リジッドとフレキシブル技術の混合を利用する基板です。

1.1 リジッドフレックスPCBの利点は？

フレックスとリジッド基板の長所を組み合わせるアイデアは、コストを最適化し実装プロセスを合理化しながら、信頼性を最大化することです。

主なメリットは、リジッドコンポーネント間に配置されるはずだったケーブルとコネクタの要件を排除できることです。その結果、製造が容易で、サイズと重量が小さい基板が得られます。

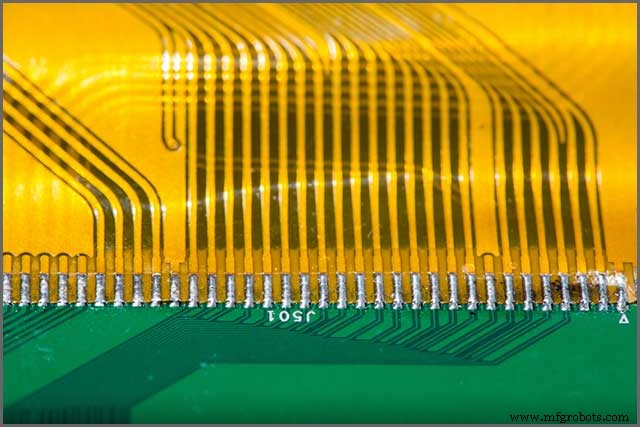

フレックスとリジッド回路基板は永久的に接続されます。これは基板の信頼性を向上させるだけです。リジッドフレックス基板は、リジッド基板ほど多くのハンダ接合を使用しません。その結果、接続がより信頼性の高いものになります。

さらに、メーカーが基板を容易に扱えるため、実装プロセスが合理化されます。また、プロセス全体とテスト条件が比較的シンプルになり、時間が短縮されます。

リジッドフレックスPCBの用途とアプリケーション

リジッドフレックス基板が非常に信頼性が高いため、さまざまな業界とアプリケーションで広く使用されています。

以下のリストでは、これらの製品が長年使用されてきた業界の一部のみを挙げます：

• 民生用電子機器 - 例えば、ハードディスクドライブは一般的にリジッドフレックス基板を使用します。理由は、今日のPCが持つ書き込み用の高速性を維持するためです。その他の電子機器、家電製品などでもこれらの基板を見つけられます。
• 商業 - オンラインまたはオフラインストアで物を販売するビジネスを持っている場合、PCBを使用する製品が必要になるかもしれません。例えば、倉庫ではアイテムを追跡するためにスキャンデバイスを使用します。
• 医療機器 - プリント基板の高い信頼性は、製薬業界に最適です。製品に高い性能が求められる場面で、これらのPCBが提供できます。

これらはリジッドフレックス基板が使用される業界の一部に過ぎません。自動車デバイス、産業機械、その他の製品でも見つかります。一定の柔軟性を持つ信頼性の高い基板が必要な場合や、基板の利用可能スペースがある程度制限されている状況で最適な選択肢となります。

WellPCBは、あなたのニーズに合わせてリジッドフレックスPCBを設計できます。希望する寸法と数量、2〜12層の層数を選択できます。

顧客はリジッドとフレキシブル両方の領域について、ポリイミド厚、シルクスクリーン色、仕上げ銅厚などの希望仕様を選択できます。会社はあなたの注文を迅速に処理し、最短時間で基板を納品します。

フレキシブルおよびリジッドフレックスPCBの実装を合理化する材料選択

各製品の性能は材料の品質に依存し、リジッドフレックスPCBも例外ではありません。そのため、フレキシブル基板の最適な信頼性と合理的な実装を確保するための重要な決定の一つは、適切な材料を選択することです。基板材料には接着フィルムと誘電体フィルムが必要で、両方とも柔軟である必要があります。

3.1 基板材料の種類

要件を満たす3つの異なる基板材料があります：

• ポリエステル - 手頃なソリューションを求める場合、賢い選択肢となります。
• ポリイミド - 品質とコストの優れたバランスを持つため、最も頻繁に選択されます。
• フッ素ポリマー - 高周波アプリケーションが典型的な航空宇宙および軍事プロジェクトで主に使用されます。

ポリイミドは、優れた誘電定数を維持しながら最適な機械的および電気的特性を持つため、ほとんどの設計者の第一選択です。湿気を吸収してうまく対処し、高温にも優れた耐性があります。

ポリエステルが失敗するのは、高温耐性がポリイミドほど高くないためです。信頼性の面からは間違った選択となる可能性があり、製品の要件を満たせると確信できる場合のみ選択すべきです。

リジッドフレックスPCB製造技術について知っておくべきこと

リジッドフレックスPCB製造の基本的な考え方は、層を積み重ねることです。目標は、コーティングを積み重ねながら、メッキスルーホールでそれらが接続されるようにすることです。正しい順序でリジッドとフレキシブルのスラブを選択することで実現します。

他の電子アプリケーションで使用されるようなコネクタを使用しないため、基板のサイズを縮小できます。そして製品全体も。リジッドフレックス基板は、コネクタとハーネスによってもたらされる熱を解決できるため、信頼性を次のレベルに引き上げられます。

メーカーは数十年にわたり、積層プロセスを使用してPCB基板を設計してきました。プロセスは時間とともに完成され、今日ではほとんどの企業がFR4材料を外部リジッド基板として適用し、ソルダーマスクで回路パターンを保護しています。

プラスチック部分については、ポリイミドまたは選択した別の材料で作られた二層基板を銅で覆うべきです。これはフレキシブルコアとして使用され、回路パターンはアクリルフィルムで保護されるべきです。次のステップは、それらすべての要素をラミネートして基板を製造することです。

4.1 組み込み製造技術

フレキシブルプリント基板の製造を検討している場合、いわゆる組み込み技術について知りたいかもしれません。

このプロセスは、回路ユニットをリジッド基板に埋め込むことで基板を印刷することを含みます。次のステップはビルドアップで、リジッドとフレキシブル回路の接続が埋め込みビアとブラインドビアに依存することを念頭に置く必要があります。

組み込み技術のアイデアは、高い信頼性を維持しながらフレキシブル回路のサイズを縮小することです。これにより、フレックス基板材料の使用率を向上させながら、廃棄物を最小限に抑え、実装プロセスを合理化し、リジッド基板とHDI基板と同じ利点を確保できます。

重要な動きは、フレキシブル回路をリジッド基板に埋め込んだ後の積層です。これにより、フレックス基板材料の使用率が向上します。

多くのアプリケーションで、このアプローチは製造関連の問題を解決し、プロセスを合理化するのに役立ちます。また、廃棄率にプラスの影響を与え、希望する基板の製造コストを最適化できます。

フレキシブルおよびリジッドフレックスPCBの実装を合理化する設計のヒント

リジッドフレックス基板が、不要な相互接続ケーブルを排除し、スペースとコストを節約しながら最大信頼性を維持する便利な方法を提供することはすでに確立しました。

実際の設計プロセスは、標準的なリジッド基板とそれほど異ならないことを知っておくべきです。唯一の違いは、フレキシブルコンポーネントに特別な注意を払う必要があることです。

プロフェッショナルソフトウェアを使用してモックアップを設計するのは賢明ですが、紙に描くことも可能です。アイデアは、計画された設計が基板材料の機械的特性に適合することを確認することです。

実装プロセスを合理化するために適用できるその他のヒントには以下が含まれます：

• 導体を曲げ半径に対して垂直に配置してください。これにより、製品の柔軟性と信頼性が向上します。
• スタイフナーを使用して端子ゾーンを補強することを忘れないでください。
• ソリッドプレーンの代わりに、シールド時にクロスハッチパターンを使用してください。
• 曲げ領域の近くにスルーホールを配置しないでください。

結論

リジッドフレックスPCBは、標準的なプリント基板に比べて多くの利点を提供します。コネクタを削除し、ハンダ接合を減らすことで信頼性を高めたい場合、リジッドフレックス基板が期待に応えられます。

本記事から学んだ設計ヒントとその他の事項を適用し、実装を合理化し、製造プロセス全体をより速く、より快適にしてください。適切な会社を選んで構築を任せれば、信頼性の高い製品を迅速に市場に投入する正しい道を歩めます！
