Mq-3ガスセンサー：アルコールセンサーの究極のガイド

紛れもなく、可燃性、可燃性、および危険なガスを検出することによってガスセンサーがもたらした命を救う変化に異議を唱えることはできません。検出されるガスは、とりわけ、メタン、CO、可燃性ガスです。例として、MQ3ガスセンサーアルコールセンサーモジュールがあります。この記事では、MQ3の動作、その代替、ピン配置、アプリケーション、および機能について説明します。

MQ3とは何ですか？

MQ-3モジュールは、一酸化炭素、ヘキサン、LPG、メタン、アルコールなどのガスの存在を検出するガスセンサーです。分圧器ネットワークに配置されたときにアルコール濃度を検出する金属酸化物半導体（MOS）センサータイプです。

ハードウェアの概要

• MQ-3アルコールセンサーは、ブレッドボードと互換性がないため、小さなブレークアウトボードに推奨されます。さらに、2つの異なる出力があり、簡単に使用できます。その機能は、アルコールの存在と清浄な空気中のそのアナログ濃度のバイナリ表示を提供することです。
• センサー（アナログピン）のアナログ出力電圧は、通常、アルコール濃度に応じてさまざまな比率のアナログ出力電圧を提供します。したがって、澄んだ空気中の高アルコール濃度は高出力電圧に等しく、逆もまた同様です。
• 後で、LM393高精度コンパレータなどのコンパレータが同じアナログ信号を受信します。次に、デジタル出力（DO）ピンで信号を利用します。

コンパレータシンボル

• ハードウェアモジュールには、DO感度を調整するポテンショメータが組み込まれています。また、閾値を超えるアルコール濃度の出力が低くなる閾値の設定にも役立ちます。
• 最後になりましたが、ハードウェアMQ-3モジュールには電源LEDとステータスLEDの2つのLEDがあります。デジタル出力が低い場合はステータスLEDが点灯し、モジュールに電力を供給すると電源LEDが点灯します。

MQ-3センサーはどのように機能しますか？

MQ3は以下に説明するように機能します。

まず、二酸化スズ（SnO ₂ ）を加熱すると ）高温の半導体層では、表面が酸素を吸収します。

次に、（澄んだ空気の中で）酸素分子が二酸化スズの伝導帯から電子を引き付けます。

その結果、電子空乏層がSnO ₂の表面の下に形成されます。 分子と潜在的な障壁を作成します。そのため、SnO ₂ フィルムは抵抗性が高いため、電流の流れを防ぎます。

しかし、存在するアルコールが吸着された酸素と反応すると、酸素の表面密度が低下します。その結果、ポテンシャル障壁も減少します。次に、二酸化スズが電子を受け取り、センサーに電流が自由に流れるようにします。

要するに、より多くのアルコールの奉献はアナログ抵抗を下げ、それによって電圧の読みを増やします。

ピンの説明

MQ-3ピン配置の2つの主要なカテゴリは次のとおりです。

MQ-3センサーモジュールの場合

GND – アースピンは、モジュールをシステムのアースに接続します。

アナログ出力（AO）/出力ピン ガス強度に応じて0〜5Vの範囲のアナログ電圧を出力します。

VCC – Vccピンはモジュールへの電源であり、+5Vの動作電圧を提供します。

デジタル出力（DO）– ポテンショメータを使用してしきい値を設定した後、DOピンを使用して出力電圧を取得できます。

MQ-3センサーの場合

Hピン– 2つのHピンがあり、1つをアースに接続し、もう1つを電源に接続します。

Aピン– Aピンを供給電圧に接続する必要があります。

Bピン– BピンとAピンは交換可能であることに注意してください。したがって、ピンの1つはアースに接続でき、もう1つは出力として機能します。

5. 機能

ここで、MQ-3センサーの機能と仕様について説明します。

MQ-3アルコールセンサーの機能

• まず、センサーの種類は半導体です。
• 次に、動作するには単純な駆動回路が必要です。
• 第3に、多くの場合、低電力スタンバイモードになっています。
• 寿命に加えて、MQ-3も安価です。
• また、アルコールガスに対する感度が高く、感度が高く、応答が速い。
• ほとんどのマイクロコントローラーとの互換性を支援する簡単なSIPヘッダーインターフェイスを備えています。
• 最後に、ヒーター電圧が必要です。

MQ-3ガスセンサーの仕様

• その動作温度範囲は-10°Cから50°C（14°Fから122°F）です。
• 次に、必要な電力は、60mA（ヒーターオフ）および165mA（ヒーターオン）で5VDCです。
• さらに、200kΩの負荷抵抗があります。
• 感度（S）はRs（空気中）/ Rs（0.4mg / Lアルコール）≥5です。したがって、0.05〜10mg/Lのアルコール濃度を検出できます。
• 予熱時間は24時間以上で、濃度範囲は25〜500ppmのアルコールです。
• また、そのインターフェイスには、1つのTTL互換出力（ALR）と1つのTTL互換入力（HSW）が含まれています。
• そのデジタル出力ピンは、0と1（0.1と5V）のTTLデジタルを出力します。逆に、AO出力の値は0.1〜0.3Vで、最大電圧濃度は約4Vです（汚染に対して）。
• さらに、その検出抵抗（Rs）は2kΩ〜20kΩ（0.4mg / Lアルコール中）の範囲です。
• 消費電流は150mAですが、ヒーター消費量は750mW未満です。
• 最後に、32×22×16mmです。

MQ-3相当のセンサー

市場に出回っているMQ-3と同等のセンサーには、MQ303A、MQ214、MQ-2があります。

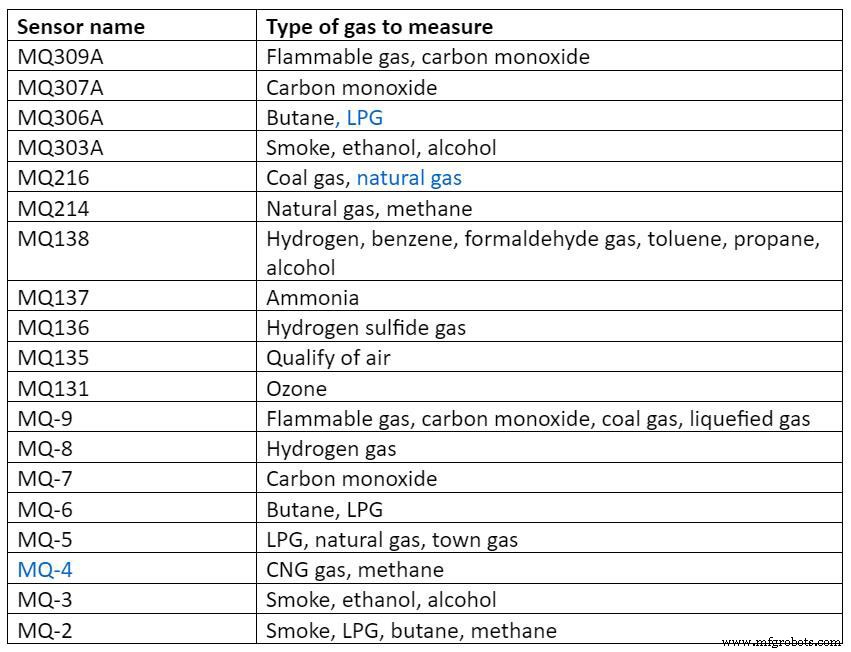

または、下の表を使用して、ガスの種類に応じてどのセンサーに対応するかを決定することもできます。

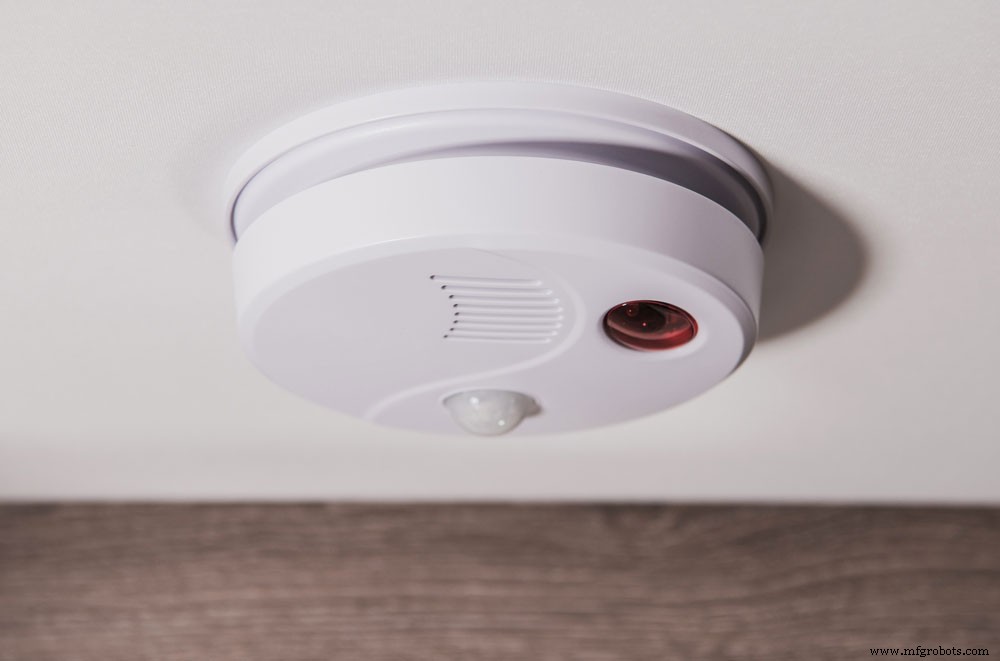

（一酸化炭素検出器）

MQ-3ガスセンサーのアプリケーション

含める;

• 環境モニタリング機器
• 一般的な飲酒検知器

• ガスレベル超過アラーム
• おもちゃ、そして
• 背景/スタンドアロンのセンシングデバイス。

結論

結論として、MQ-3アルコールセンサーは、特に路上での安全性に大きく貢献している電子部品です。さらに、安価であるだけでなく、誰でも操作できます。

最終的には、この記事がお役に立てば幸いです。ただし、センサーの詳細が必要な場合は、お問い合わせください。
