Khadas VIM3:初心者のための究極のガイド

ミニコンピュータ アプリケーションに最適な SBC を探しているエンジニアまたは設計者ですか?それなら、Khadas VIM3 が理想的なオプションです。

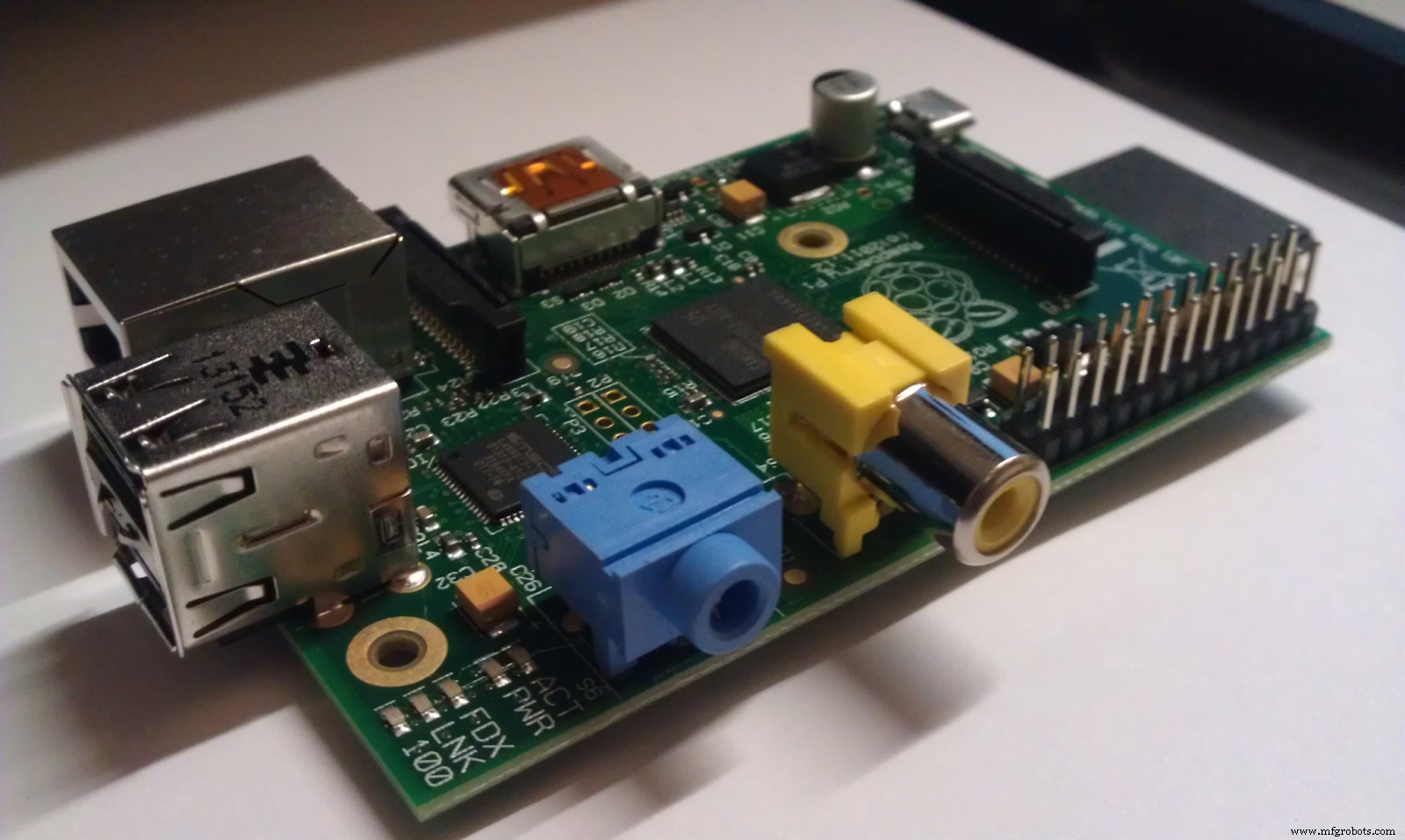

シングルボード コンピュータ (SBC)

VIM 3 SBC は、最大のパフォーマンスと熱効率を保証する強力なハードウェアを備えた小型の SBC です。

また、利用可能な最高の SBC の 1 つを備えています。ただし、回路にこの SBC を選択することに懐疑的かもしれません。幸いなことに、私たちはあなたを助けるためにここにいます.

この記事では、Khadas VIM3、その仕様、および機能についてすべて説明します。また、Raspberry Pi などの他の一般的なボードと比較します。

Khadas VIM3 とは?

VIM3 は、Khaadas の VIM シリーズの有名なリストに最近追加されたものです。興味深いことに、VIM3 は前任者のすべてを凌駕しており、さまざまなアプリケーションに最高の高度な機能を提供しています。

ただし、元の VIM モデルからフォーム ファクターという 1 つの要素を採用しています。実際、VIM3 はクレジット カードのサイズで、Khadas の DIY ケースにぴったりです。小さいですが、VIM3 は競争力のある価格であり、すでにさまざまな強力な機能が搭載されています。

カーダス VIM3 仕様

最大 1536 個の MAC INT8 推論を使用して、VIM3 で最大 5 個の TOPs パフォーマンス NPU を見つけることができます。また、Caffe、Darknet、TensorFlow などの主流のディープ ラーニング フレームワークのサポートも確認できます。 VIM3 は 2/4GB LPDDR4/4X (RAM) を使用し、STM8S003 およびプログラマブル EEPROM MCU をサポートします。

VIM3 には、Bluetooth (5,0) と Wake on LAN (WOL) もあります。さらに、10/100/1000M LANと5-20V電源を搭載。 2 つの USB ホスト (900mA および 500mA 負荷) と、USB PD および USB 2.0 OTG をサポートする USB Type-C ポートを入手できます。

その MIPI-DSI には、30 ピン 0.5mm ピッチ FPC コネクタを備えた 4 レーン インターフェイスがあります。この MIPI-DSI の最大解像度は 1920*1080 です。また、VIM3 の TF カードは、仕様バージョン 2.x/3.x/4.x (SDSC/SDHC/SDXC) の Molex スロットです。

VIM3 は、16GB EMMC 5.1 と 16MB SPI フラッシュを提供します。また、VIM3 はシステム電源入力として VIN コネクタを使用します。

VIM3 は、HDMI 2.2 および 3D 対応の Type-A メス HDMI 2.1 トランスミッターをサポートします。しかし、それだけではありません。 VIM3 はダイナミック HDR と CEC もサポートしています。

Khadas では、RTC とバッテリー ヘッダー、冷却ファン ヘッダー、40 ピン ヘッダー (2.54mm) を含む 3 つの異なるヘッダーを取得できます。 RTC およびバッテリー ヘッダーは 0.8mm ピッチ ヘッダーで、冷却ファン ヘッダーは PWM 速度制御をサポートする 4 ピン 0.8mm ピッチ ヘッダーです。

一方、40 ピン ヘッダーは、次の CPU ピンの接続をサポートします。CPU:SPDIF、12C、UART、USB、I2S、ADC、PWM。また、NRST、SWIM、および PA1 の MCU ピンの接続もサポートしています。

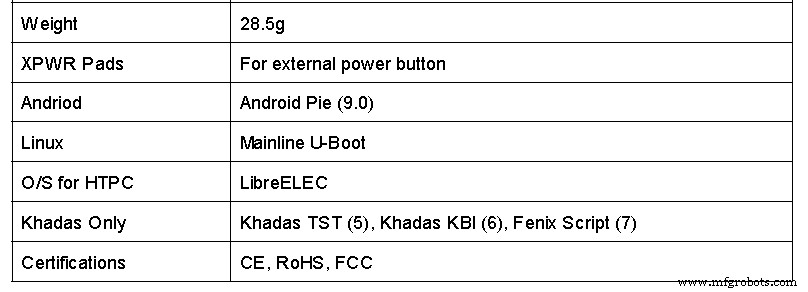

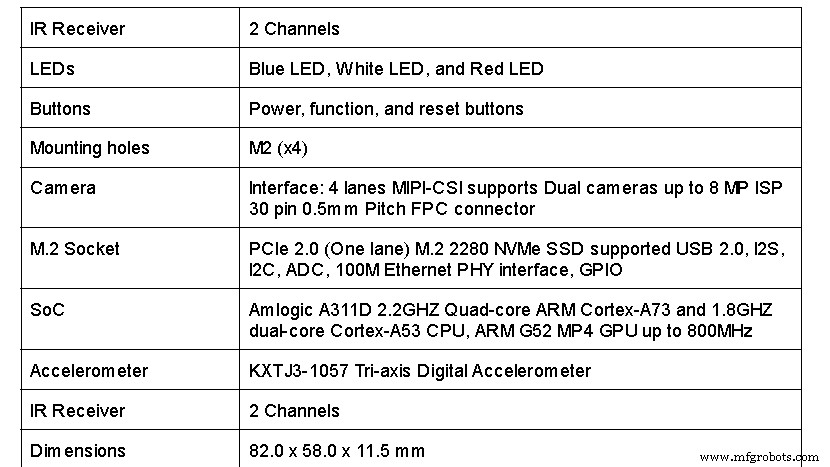

その他の VIM3 仕様については、以下の画像を確認してください:

主な機能

Khadas VIM3 の主な機能は次のとおりです。

高性能

VIM3 の Amlogic A311D (X4) 2.2GHz および Cortex A73 (x2) 1.8GHz Cortex A53 SoC は、より高速な CPU パフォーマンスを提供するのに役立ちます。さらに、その 12nm SoC 製造プロセスは、動作中の発熱も低くなっています。

その他の高性能機能には、USB 3.0 および Bluetooth 5.0 のサポート、WOL をサポートするギガビット イーサネット、LPDDR4/X RAM、重いアプリケーションに最適な USB-C PD などがあります。

フレンドリーなデザイン

Khadas VIM3 は積み重ね可能なデザインで使いやすいです。そのため、MCU と SBC 上の 3 つの LED を簡単にプログラムできます。

VIM3 は、オンボード SPI フラッシュと、外部電源スイッチを構築するための XPWR も備えています。最後に、3D CAD ファイル、Khadas KBI、および Khadas TST を使用できます。

優れた IO を備えています

この SBC は、40 ピンの GPIO ヘッダーと、マイク アレ​​イをサポートする 8 チャンネルの I2S を備えていますが、M.2 コネクタ経由のみです。また、MIPI-CSI と MIPI-DSI を備えており、その設計には GPIO エクステンダー チップが付属しています。

さまざまなアクセサリをサポート

さまざまなアプリケーションのために、VIM3 でさまざまな互換性のあるリソースを使用できます。ただし、これらのアクセサリを個別に購入する必要があることに注意してください。

VIM3 と互換性のある利用可能なアクセサリは次のとおりです:

• USB-C ケーブル (白、オス - オス)
• M2X 拡張ボード
• USB-C ケーブル (グレー 2.0 - Type-C)
• DIY ケース
• HDMI ケーブル (19 ピン)
• 赤外線リモコン
• TS050 タッチスクリーン
• USB 10W アダプター (ブラック、軽いワークロードのみ)
• 新しい VIM ヒートシンク
• カーダス トーン ボード
• 3705 冷却ファン
• USB-C 24W アダプター (ホワイト)

VIM シリーズ

Khadas の人気の VIM シリーズの SBC には次のものがあります。

• VIM1
• VIM2
• VIM3
• VIM3L

VIM3 開発ボード

実際、Khada の VIM3 は、自宅、オフィス、さらには車内でミニコンピューターをプログラミングおよび構築するための開発ボードとして機能します。また、VIM3 でサーバー OS をプログラムして、Web サービス、ファイル サーバー、およびその他のアプリケーションを実行することもできます。

アプリケーション

VIM3 は、負荷の高いアプリケーションと低電力のアプリケーションの両方に使用できます。これらのアプリケーションには以下が含まれます:

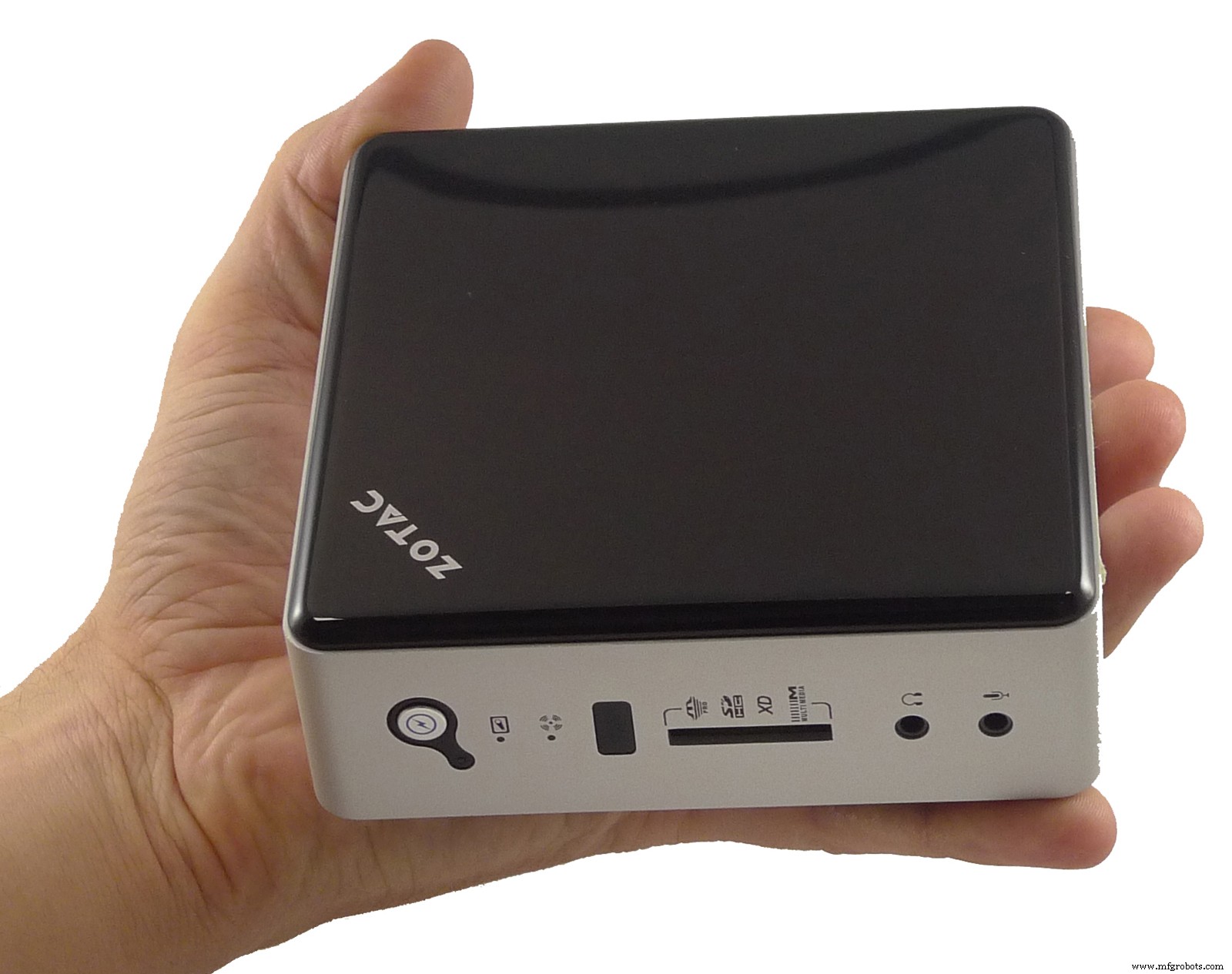

• ミニコンピュータ

ミニコンピュータ

• デジタルサイネージ

• AI とロボティクス

AI とロボティクス

• ナノサーバー
• 仮想通貨マイニング クラスター

仮想通貨マイニング

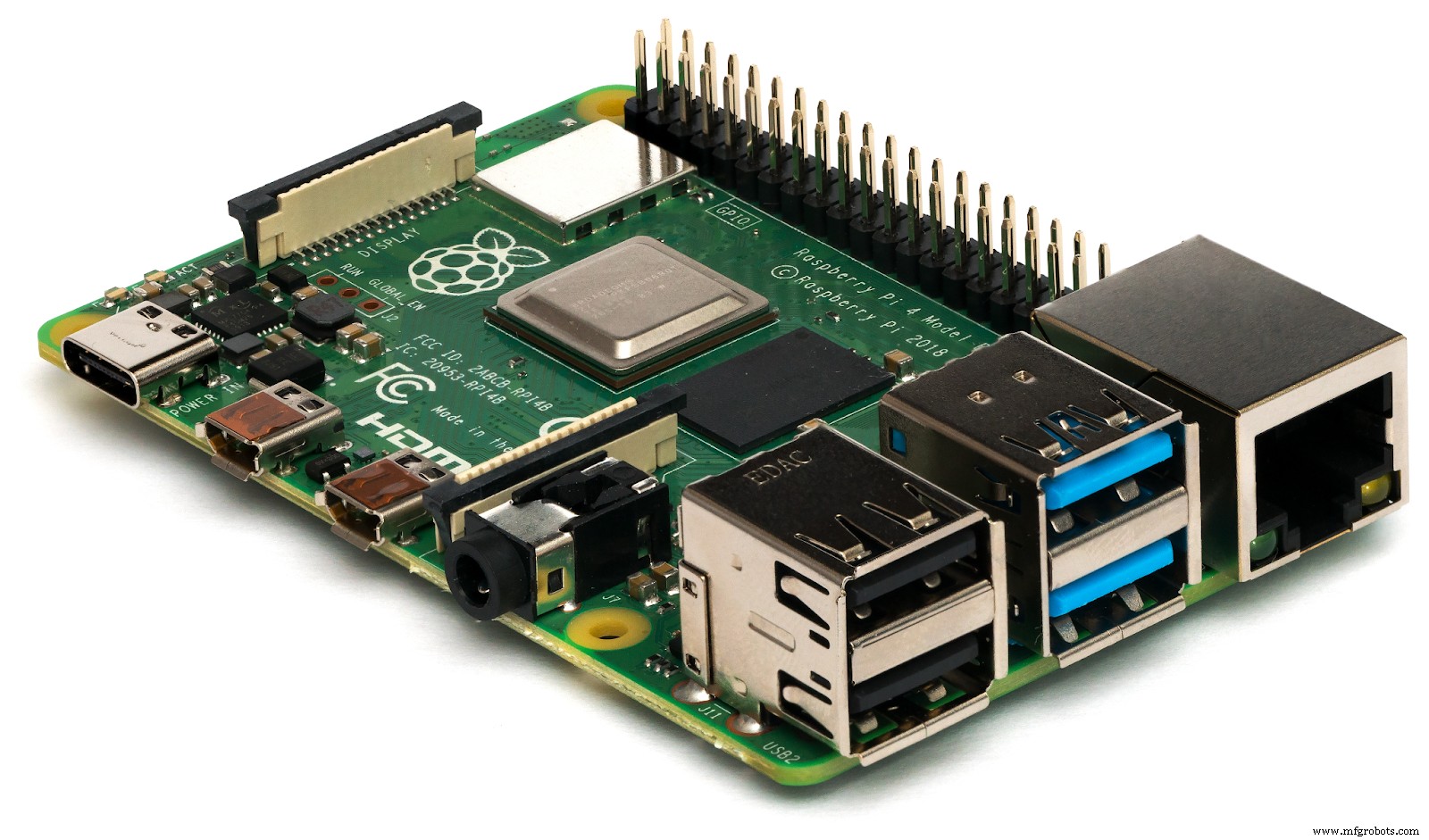

Khadas VIM3 と Raspberry Pi 4 の比較

Raspberry Pi 4

Khadas は Raspberry Pi 4 の立派な競争相手ですが、より高価な代替品です。 Khadas VIM3 は多くの高度な機能を提供しますが、それらのほとんどは Raspberry Pi 4 で低価格で入手できます。

しかし、多少の追加料金を支払う気があるなら、Khadas VIM3 が勝ちです。

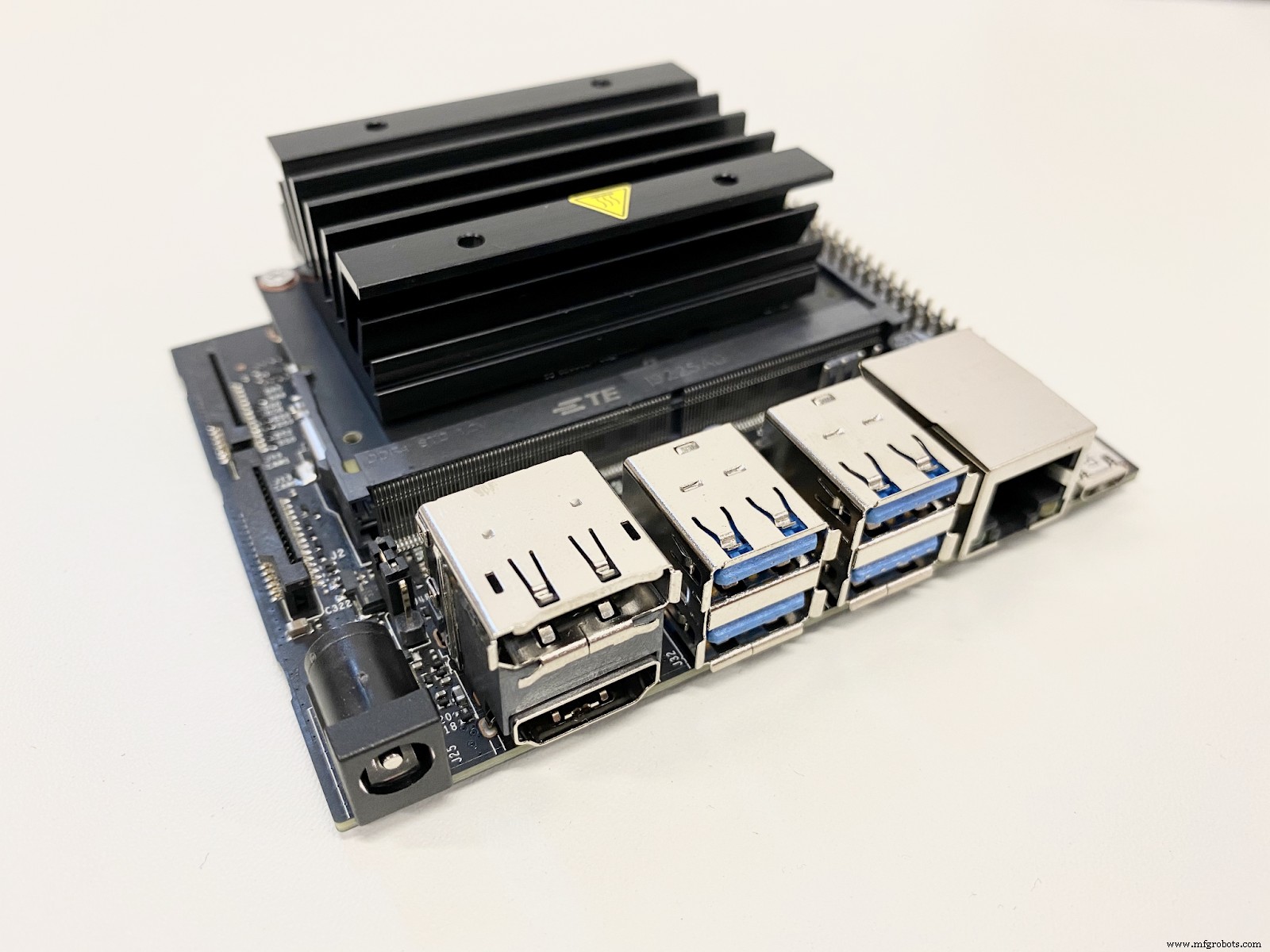

Khadas VIM3 vs Jetson Nano

ジェットソン ナノ

Jetson Nano は、Khadas VIM3 とほぼ同じ価格レベルで、同様の主要機能を提供します。しかし、Khadas VIM3 は、ディープラーニングと AI アプリケーションの CPU パワーで Jetson を上回っています。ただし、Jetson Nano は依然として Khadas VIM3 の確実な代替品です。

切り上げ

Khadas VIM3 は、お金で買える最高の SBC の 1 つであり、VIM シリーズで最高の VIM ボードです。そのため、ほとんどの SBC よりも高速な CPU パフォーマンスを誇り、AI アプリケーション用のニューラル処理ユニットをサポートしています。

さらに、VIM3 の幅広い電源入力範囲 (5 ～ 20 ボルト) により、スピーカーやマイク アレ​​イなどの電力を必要とするアプリケーションを処理できます。

では、Khadas VIM3 についてどう思いますか?何か質問がありますか？お問い合わせいただければ、喜んでお手伝いさせていただきます。
