小口径継手:ねじのサイズとピッチ

継手の紹介:ねじのサイズとピッチの特定

Ziad Bedran、プロダクト マネージャー、トレーニング

工業用流体システムの健全性は、プロセス流体を目的地まで輸送するために連携するすべてのコンポーネントに依存しています。施設の安全性と生産性は、コンポーネント間の漏れのない接続にかかっています。これらの接続を行うためのさまざまなフィッティングが用意されています。

小口径システム (直径 2 インチまでのチューブ システム) の場合、流体システムに適したフィッティングを特定するには、ねじのサイズとピッチを決定する方法を知ることから始めます。この情報があれば、漏れのない流体システムを適切に選択することができます。

このビデオでは、
キャリパー、ピッチ ゲージ、およびねじ識別ガイドを使用して、ねじのピッチとサイズを正しく識別する方法を順を追って説明します。

エンド コネクションが重要な理由

工業用流体システムは、危険な液体や気体を高圧または極端な温度で運ぶことが多いため、流体システムが適切なサイズのフィッティングで適切に接続されていることを確認することが重要です。

一部の流体は、人が吸い込むと有毒であり、プラント フロアに直ちに安全上の脅威をもたらします。他の液体は可燃性である可能性があり、着火源に遭遇すると爆発の危険性が生じます。フィッティングが不適切に取り付けられた場合、または間違った接続が選択された場合、あらゆる種類の流体を運ぶ高圧システムでコンポーネントの破裂が発生する可能性があります。

安全上の懸念だけでなく、漏れやその他の故障により、多大なコストとメンテナンスの課題が生じる可能性があります。組織は、液体の漏れや無駄が原因で資金を失うだけでなく、必要なメンテナンスを実行するために必要なダウンタイムが発生すると、重大な生産損失につながる可能性があります。

これらの理由から、産業環境における漏れのない流体システムの性能は重要です。一緒に機能するようにサイズと設計されたフィッティングを理解し、選択することで、それを達成できるように準備してください。

ねじとエンド接続の基本

最も経験豊富な専門家でさえ、適切なねじのサイズとピッチを特定するのが難しい場合があります。適切な評価を行うには、まず、特定のねじを分類するのに役立つ一般的なねじとエンド コネクションの用語、およびそれらを管理する規格を理解することが重要です。これらには以下が含まれます:

• スレッドの性別: スレッドの性別 フィッティングのスレッドの配置を指します。オネジはフィッティングの外側に突き出ていますが、 フィッティングの内側にめねじが見られます。おねじがめねじに挿入されます。
• クレストとルーツ: ねじ山には、山と呼ばれる山と谷があります。 そして根 .クレストとルートの間の平らな面はフランクと呼ばれます .ねじの規格が異なれば、山と谷の形状も異なることがよくあります。漏れのないパフォーマンスを実現するには、一致を確認することが不可欠です。
• ピッチ: ピッチ フィッティングのねじ山間の距離を指し、1 インチあたりのねじ山とミリメートルの両方で表すことができます。ピッチ識別は、NPT 規格、UTS、ISO 規格などの特定のねじ規格に依存しています。ピッチを特定するときは、これらの標準のどれがシステムに適用されるかを特定して、準拠を維持できるようにしてください。
• 角度: ねじ山の角度 ピッチとは異なり、ねじ山間の角度を測定します。ピッチと同様に、角度は通常、関連する規格に依存します。

関連する 2 つの規格を比較すると、フィッティング間の主な違いと、それらの違いが達成可能性にどのように影響するかを理解するのに役立ちます。漏れのないシール。 ISO 228/1 (British Standard Pipe (BSP) とも呼ばれます) のねじ山は 55° のねじ山角度を持ち、根元と山は丸みを帯びています。対照的に、ユニファイねじ規格では、ねじ山角度 60° が指定されており、根元と山は平らになっています。これらの違いにより、2 つのフィッティング タイプは互換性がなく、組み合わせたときに漏れのないシールを作成することに依存することはできません。フィッティングに互換性があるかどうかわからない場合は、フィッティングの手がかりを探してください。信頼できるメーカーには、通常、フィッティングが準拠している規格を示すマークが含まれています。

スレッド タイプの識別

ねじのサイズとピッチを特定するには、キャリパー、ピッチ ゲージ、ねじピッチ識別ガイドなどの適切なツールが必要です .これらのツールは、ねじ山がテーパーかストレートかを判断するのに役立ちます。

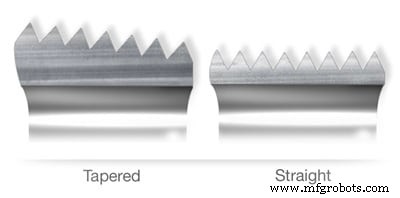

テーパーねじ 、動的スレッドと呼ばれることもあります 、雄ねじと雌ねじの側面が一緒に引き寄せられるとシールするように設計されています。それらは中心線に対して斜めに作られていますが、まっすぐなねじ山 (以下で説明) は中心線に平行です。システム流体が接続部で漏れるのを防ぐために、山と根の間の隙間を埋めるためにスレッドシーラントまたはスレッドテープが必要です。テーパーねじは、通常、最大 15,000 psi のシステム圧力に効果的です。

一般に、テーパーねじは最大 15,000 psi のシステム圧力に効果的です。通常、ストレート スレッドは、システム圧力が 5000 psi を超えないアプリケーションで使用されます。

まっすぐな糸 、並列スレッドと呼ばれることもあります または メカニカル スレッド 、シールするように設計されているのではなく、チューブ継手の本体にナットを保持するように設計されています。漏れのないシールを作成するには、ガスケット、O リング、または金属同士の接触など、他の要因に依存する必要があります。このため、通常、システム圧力が 5000 psi を超えないアプリケーションではストレート スレッドが使用されます。

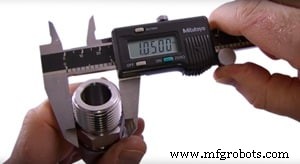

ねじ山がストレートかテーパーかを判断するには、キャリパーを使用して、最初、4 つ目、および最後の完全なねじ山の雄ねじまたは雌ねじの山から山までの直径を測定します。直径がオス側で増加するか、メス側で減少する場合、ねじ山はテーパーになっています。すべての直径が同じ場合、ねじは直ねじです。

ねじ山がストレートかテーパーかを判断するには、キャリパーを使用して、1 番目、4 番目、および最後のおねじまたはめねじの山から山までの直径を測定します。完全なスレッド。

圧力が決定要因ではない場合、ストレートまたはテーパーねじの選択は通常、ユーザーの好みに帰着します。大規模なシステムの場合、すべての接続ポイントで同じスレッド タイプを指定すると、インストーラーが混乱する可能性を減らすことができます。

ねじ径の測定

まっすぐなねじとテーパーねじのどちらを使用しているかを特定したら、次のステップはねじの直径を決定することです。もう一度、キャリパーを使用して、ねじ山から山までの公称おねじまたはめねじの直径を測定します。まっすぐなねじの場合は、完全なねじを測定してください。テーパーねじの場合は、4 番目または 5 番目の全ねじを測定します。

適切に一致するように、スレッドのルートとクレストの形状に注意してください。

この測定を実行するときは、適切に一致するように、ねじのルートとクレストの形状にも注意してください。 2 つの異なるクレストとルートの形状は、一致する直径測定値を生成する場合がありますが、結合すると互換性がなくなります。

得られた直径の測定値は、指定されたねじのリストされた公称サイズと同じではない場合があることに注意してください。この変動は、固有の業界または製造公差によるものです。フィッティングのメーカーのねじ識別ガイドを使用して、直径ができるだけ適切なサイズに近いかどうかを判断します。

ねじピッチの決定

次のステップは、ねじピッチを決定することです。スレッドコームとも呼ばれるピッチゲージを使用して、完全に一致するまで各フォームに対してスレッドをチェックします.一部の分数ねじとメートルねじの形状は非常に似ているため、これには少し時間がかかる場合があります。

スレッド標準の確立

最後のステップは、ねじ規格を確立することです。ねじの性別、タイプ、呼び径、およびピッチを決定したら、ねじ識別ガイドを使用してねじの規格を識別できます。 Swagelok ねじおよびエンド コネクション識別ガイドを使用すると、ねじ規格の決定とエンド コネクションの識別が容易になります。
