エッジコネクタの面取り - 信頼性の高い PCB 接続のためのゴールドフィンガーメッキ

今日のモバイルファーストの世界では、回路基板間のシームレスなデータ転送が不可欠です。ゴールドフィンガー エッジ コネクタは、サウンド カード、グラフィックス カード、マザーボードなどのデバイスのスムーズな通信を維持するために必要な、信頼性の高い低抵抗接点を提供します。

エッジコネクタフィンガーに金メッキが不可欠な理由

基板が挿入または取り外されるたびに、コンタクト パッドは一定の機械的ストレスに耐えます。したがって、耐久性と耐食性の表面は、摩耗、故障、およびコストのかかるダウンタイムを防ぐために非常に重要です。金は、その比類のない導電性、耐酸化性、そしてニッケルやコバルトと合金化した場合の他の金属との優れた適合性のおかげで、これらの要求を満たします。

複数の研究により、金はあらゆる金属の中で電気抵抗が最も低く、過酷な環境にさらされても不活性のままであることが確認されています。これらの特性により、高性能、長寿命のコネクタの業界標準となっています。

ゴールド フィンガーの製造に一般的に使用される材料

ゴールド フィンガーは通常、産業用および家庭用電子機器に必要な挿入力に耐えることができる硬化された高純度合金であるフラッシュ ゴールドから製造されます。正確な仕様が重要です。耐久性と製造可能性のバランスをとるために、めっきの厚さは 3µm ～ 50µm の範囲内に収まる必要があります。

フラッシュゴールドは硬度が高いため、はんだ付けが容易なまま、繰り返しの作動サイクル (多くの場合 1,000 回を超える挿入) に耐えることができます。この強度と加工性の組み合わせにより、フラッシュ ゴールドは世界中のメーカーに好まれる選択肢となっています。

Gold‑Finger テクノロジーの制限

金めっきは、正確な電気めっき設定を必要とする表面レベルのプロセスです。そのため、多くのメーカーはフィンガーの長さを約 40 mm に制限しており、それより長いサイズやカスタム サイズの場合は、より複雑な製造手順が必要になります。

追加の制約には、面取り中に裸の銅が露出するのを避けるために銅を含まない内層が必要であることが含まれます。フレキシブル PCB では、構造の完全性を維持するために、上層と下層の間の最小間隔は 150µm を超えてはならず、全長は 40mm 未満に保つ必要があります。

フィンガーの長さが標準から逸脱すると、位置ずれが発生し、電気的導通と機械的適合性が損なわれる可能性があります。

ゴールド フィンガーの主な用途

ゴールドフィンガー エッジ コネクタは、隣接する PCB 間の主な接触点として機能します。主な利点は次のとおりです。

• エッジコネクタの面取り – 特別なアダプターとモジュール機能の拡張機能の統合が容易になります。

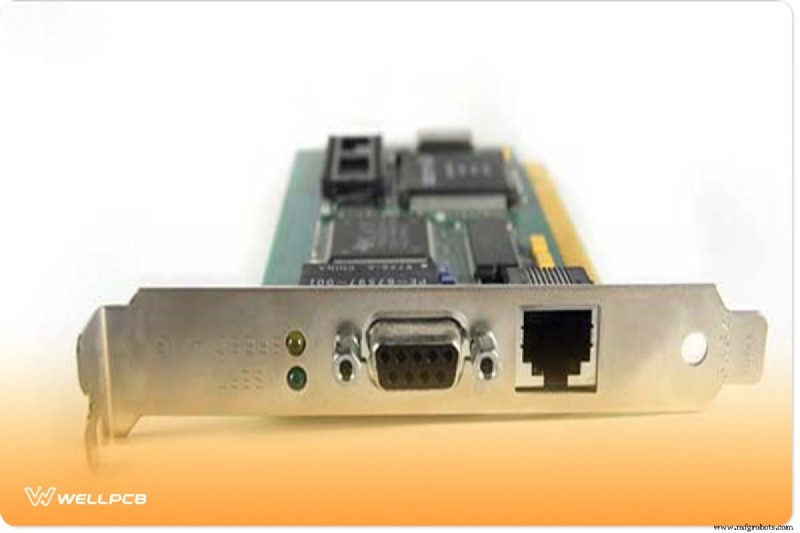

• 相互接続ポイント – セカンダリ PCB がマザーボードに接続されている場合、ISA、AGP、PCI、その他のスロットを介した信頼性の高い信号転送が可能になります。
• 外部接続 – 産業機械や自動化システムにおける堅牢な接続をサポートします。

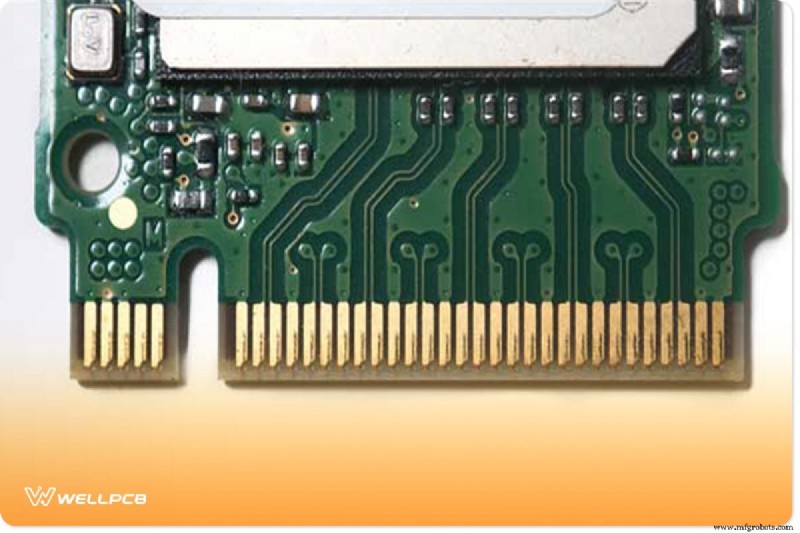

エッジ コネクタとは何ですか?

エッジ コネクタは、対応するソケットと嵌合するように設計された PCB の周辺機器です。通常、低抵抗の接触を保証する連続した金属トラックが特徴です。エッジ コネクタは、費用対効果、堅牢性、シンプルさの点で好まれています。

エッジ コネクタの面取り

面取りには、挿入の容易さと位置合わせを改善するために、通常 30° ～ 45° の傾斜したプロファイルに正方形のエッジをトリミングすることが含まれます。このステップは、はんだマスクが適用された後、最終的な表面仕上げの前に実行されます。適切な面取りにより、ゴールド フィンガーが所定の位置にしっかりと固定され、位置ずれや部分的な接触のリスクが軽減されます。

ゴールド フィンガーに関するガイドライン、基準、規制

Association for Packaging and Interconnection Technologies (APIT) (旧 IPC) は、ゴールドフィンガー製造を管理する IPC-7221 規格を発行しています。主な要件は次のとおりです。

• 厚さ – 3μm ～ 50μm。
• 目視検査 – エッジはきれいで滑らかで、欠陥がない必要があります。
• 化学組成 – 合金中に少なくとも 10% のコバルトが含まれる
• 密着性テスト – 基材への金の密着性を確認するためのテープテスト

結論

ゴールドフィンガー エッジ コネクタは、依然として信頼性の高い電子アセンブリの基礎です。耐腐食性、優れた導電性、実証済みの耐久性により、特に精密な環境では不可欠なものとなっています。サイズ制限や厳しいめっき要件など、製造上の特定の課題は存在しますが、業界標準により一貫した品質が保証されています。この知識があれば、設計者やメーカーは、アプリケーションに最適なゴールドフィンガー ソリューションを自信を持って選択できます。
