プリセンシタイズ PCB:包括的な製造ガイド

プリント回路基板 (PCB) は、現代のあらゆる電子機器の基盤です。 PCB 設計の初心者であっても、熟練した修理技術者であっても、プリセンシタイズ PCB がどのように作られるのか、そしてなぜそれが量産で好まれるのかを理解することが不可欠です。

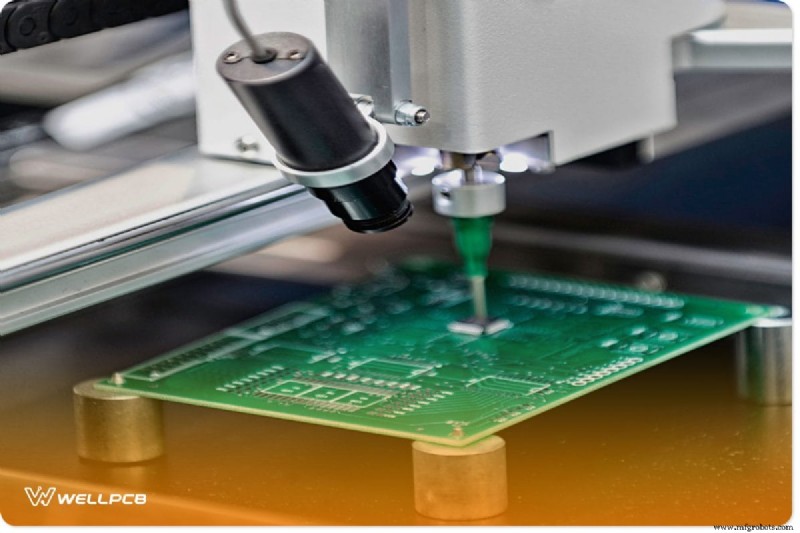

プリセンシタイズ PCB とは何ですか?

プリセンシタイズ PCB は工場で製造された基板で、その銅表面は感光性乳剤でコーティングされています。このコーティングにより、基板を紫外 (UV) 光にさらすことができ、単一のステップで正確な銅配線を作成できるようになります。現在、スマートフォンから産業用制御機器に至るまで、商用電子機器の大部分は、速度、一貫性、費用対効果の点からプリセンシタイズ PCB を使用しています。

プリセンシタイズ PCB の設計および製造プロセス

あなたのワークショップでプロ仕様の PCB の品質を再現する準備はできていますか?業界のベスト プラクティスを反映した、この段階的なワークフローに従ってください。

必要な資料

• UV LED を備えた露出ボックス
• 精密ドリルビット (0.8mm および 1.2mm)
• 塩化第二鉄 (FeCl₃) 溶液
• 水酸化ナトリウム (NaOH) 浴
• 保護メガネ、手袋、白衣
• 錫めっき用の錫溶液
• 樹脂除去用のアセトン
• ウォーターバス (蒸留水)
• タイマー、バケツ、電源、ダストコート、はんだ

PCB を設計する

Proteus などのプロ仕様の CAD ツールを使用します。 またはオープンソースのFritzing ボードをレイアウトします。最終デザインを 1:1 PDF としてエクスポートします。これにより、スケールが維持され、印刷されたマスクが基板の寸法と一致することが保証されます。

マスクを印刷

レーザー プリンターを使用して、デザインのコピーを 3 部透明なアセテートに印刷します。最上層、寸法、ビア、パッドをミラーリングして、銅表面上でパターンが正しく揃うようにします。複数のコピーにより冗長性が提供され、露光中の不透明度が向上します。

薬浴を準備する

安全第一:換気の良い場所では手袋、ゴーグル、白衣を着用してください。銅を溶解するための 30% 塩化第二鉄溶液と、現像用の 10% NaOH バスを準備します。ステップ間ですすぐために蒸留水バスを用意してください。

露出

銅板を裏向きにしてマスクしたアセテートの上に置きます。テープで固定し、アセンブリを UV 露光ボックスにスライドさせます。 2 ～ 2 分半露光します。ランプの強度に基づいて調整します。暴露後、ボードを慎重に取り外し、保護フィルムを剥がして、蒸留水ですすいでください。

開発

ボードを NaOH バスに 30 ～ 60 秒間浸します。未露光の乳剤は青紫 (または灰色) に変わり、銅のパターンが現れます。水でよく洗い流し、乾燥させてください。

エッチング

現像した基板を塩化第二鉄浴に浸します。軽くかき混ぜてください。銅は温度と表面積に応じて 20 ～ 40 分で溶解します。希望の跡が現れたら、ボードを取り外し、水ですすぎ、乾燥させます。

樹脂の除去

基板をアセトンに 10 ～ 20 秒間浸して、残ったフォトレジストを溶解します。アセトンが黄色に変わったら、水ですすぎ、有機物がすべて除去されていることを確認するために軽くこすります。

錫メッキ (オプションですが推奨)

基板を塩化スズ II 溶液に浸して、薄いスズ層を堆積させます。これにより、銅が保護され、腐食が防止され、はんだ付け性が向上します。

穴あけ

標準穴の場合は、0.8 mm ビットを備えた垂直ボール盤を使用します。コンポーネントにより大きなビアが必要な場合は、1.2mm ビットに切り替えてください。位置がずれないよう、ドリルを垂直に保つように注意してください。

感光性 PCB のエッチング:ヒントとベスト プラクティス

エッチングは、最終的なトレースの形状を定義する重要なステップです。クリーンで正確な結果を得るには、次のガイドラインに従ってください。

• 作業台を清潔に保ちます。ほこりや破片によって銅の除去が不規則になる可能性があります。
• 新たに調製した塩化第二鉄を使用します。その効力は時間の経過とともに低下します。
• 溶液中の銅イオンを維持するためにバスを継続的にかき混ぜます。
• エッチング後は、すぐに基板を水で洗い流して反応を止めます。

プリセンシタイズ PCB における UV フォトレジストの化学

感光層は UV 光に反応します。ポジ型フォトレジストでは、露光された領域が溶解します。ネガ型レジストでは、露光された領域が硬化します。ほとんどのプリセンシタイズ PCB はネガ型レジストを使用しており、マスクが UV をブロックし、マスクされていない領域のみ銅が露出したままになります。このプロセスにより、複雑な回路に適した高解像度で欠陥のないトレースが得られます。

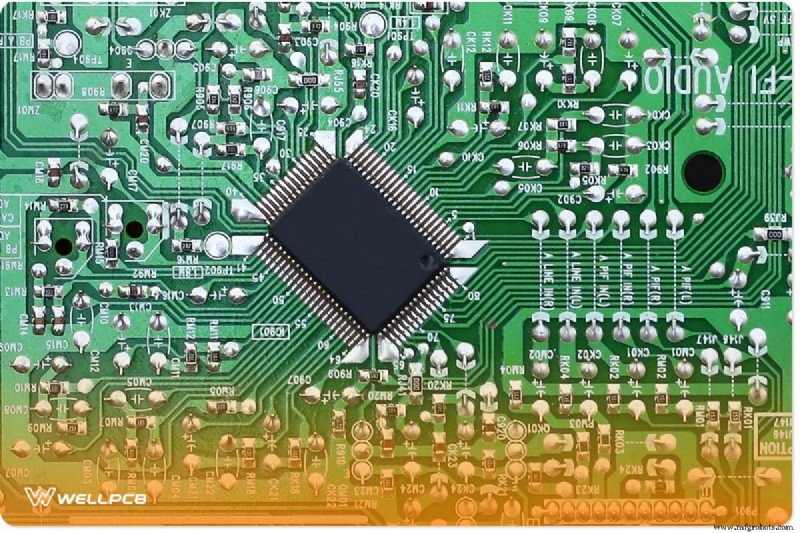

プリセンシタイズ PCB の利点

• コンパクトなデザイン – かさばる配線を銅配線に置き換えることで、スペースと重量を節約します。
• ラピッドプロトタイピング – ワンステップの露光とエッチングにより、製造時間を大幅に短縮します。
• 高い信頼性 – 一貫した銅の厚さと正確な配線形状により、パフォーマンスが向上します。
• 簡単な修復 – ボード全体を再配線することなく、障害のあるコンポーネントを交換できます。
• 強力なコンポーネントの取り付け – 錫メッキとはんだ接合により、振動や動きからコンポーネントを保護します。

結論

プリセンシタイズ PCB は速度、精度、コスト削減を兼ね備えており、民生用ガジェットからミッションクリティカルなシステムに至るまで、あらゆる製品の業界標準となっています。上記の手順に従うことで、独自のワークショップで高品質のボードを製造したり、WellPCB などの信頼できるサプライヤーにすぐに使用できるボードを注文したりできます。
