フレキシブル フラット ケーブル:軽量で高性能な接続により設計を向上させます

かさばる配線を軽量で柔軟性の高いソリューションに置き換えたいと思いませんか?フレキシブル フラット ケーブル (FFC) を使用すると、設計者は狭いスペースでもコンパクトで堅牢な接続を実現できます。これらは、スペースと信頼性が最優先されるスマートフォン、ノートパソコン、自動車用ハーネス、産業オートメーションに最適な選択肢です。

フレキシブル フラット ケーブルとは何ですか?

名前が示すように、フレキシブル フラット ケーブルは、性能を損なうことなく曲げることができる、薄くて平らな電気相互接続です。これらはフレキシブル エレクトロニクスまたはフレックス回路のファミリーに属しており、高密度の家庭用電化製品でよく見られます。一方、フレキシブルプリント回路 (FPC)という用語は FPC は同じ意味で使用されることもありますが、実際にはフレキシブル基板上に印刷された回路が含まれています。 FFC は単なるワイヤ接続そのものです。

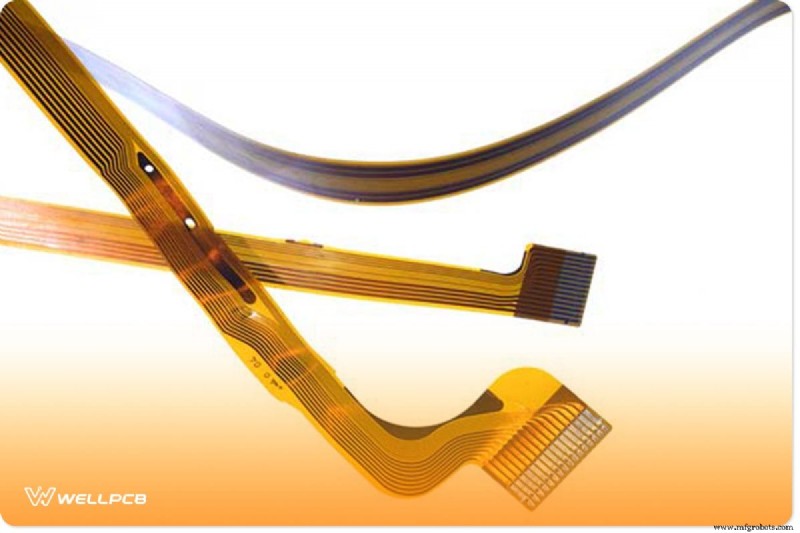

図 1 は、一貫した電気特性を実現するコンパクトな平行ワイヤ レイアウトを示す、フレキシブル フラット ケーブルの 3 つのリボンを示しています。

ウルトラフレキシブルフラットケーブルの主な特徴

• 比類のない柔軟性: シリコンまたは錫コーティングを施した超柔軟な銅導体により、最小曲げ半径 0.25 インチが可能となり、狭いエンクロージャに最適です。
• 耐久性: FFC は最大 1,000 万回の屈曲サイクルに耐えるよう設計されており、繰り返しの動作でも完全性を維持します。
• 過酷な環境への耐性: –65 °C～260 °C で動作し、塩水噴霧、蒸気、化学薬品に耐性があるため、クリーン ルームや真空システムに適しています。
• 耐火性: UL‑94 垂直炎規格に適合し、高温用途にさらなる安全性を提供します。
• 透明で堅牢な断熱材: 高品質の誘電体材料により、かさばることなく導体が絶縁されます。

これらの特性により、信頼性とスペースの節約が重要な場合には FFC が推奨される選択肢となります。

共通仕様

露出の長さ

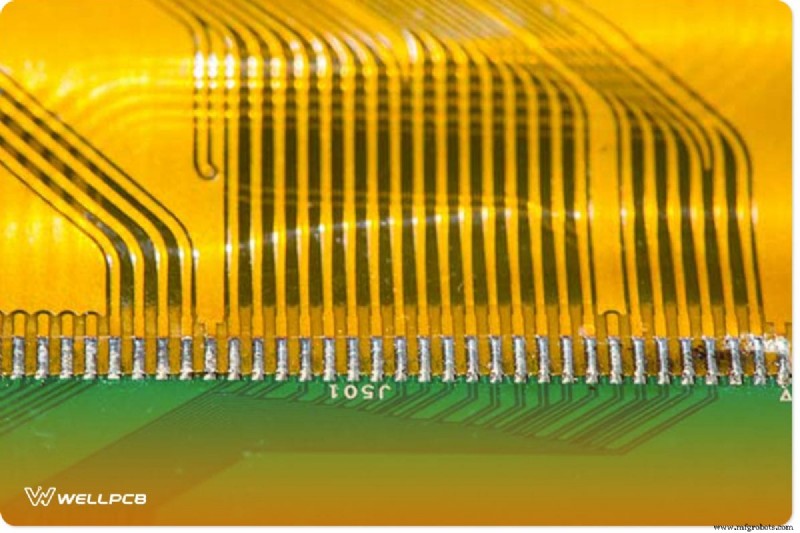

ケーブルがボードまたはコネクタに接続する各終端の露出長。

ピッチ

ピッチは、隣接する導体間の中心間の距離です。一般的な値は 1mm または 0.5mm ですが、特定の設計要件に合わせてピッチをカスタマイズできます。

タイプ

ほとんどのメーカーは 2 つの主要なスタイルを提供しています。1 つはすべての端子が同じ側を向いているタイプ A (またはタイプ 1)、もう 1 つは端子が交互の側を向いているタイプ D (またはタイプ 2) です。この区別は、回路内でのケーブルの配線方法に影響します。

導体のサイズ

各ワイヤの断面積を指し、電流容量とインピーダンスに直接影響します。

補強材

一部の FFC には、コネクタへの挿入を容易にし、挿入力を軽減して損傷を防ぐために、露出端に薄い補強層が含まれています。

従来の丸型ケーブルと比べた利点

• 信頼性: 平行導体により、バンドル アセンブリでよくある多くの配線エラーが排除されます。
• 重量と強度: 機械的安定性を維持しながら、ツイストペアまたはケーブルバンドル設計よりも軽量です。
• スペース効率: かさばりが最小限に抑えられているため、狭い筐体内に配置できます。
• 一貫した電気パラメータ: 固定ジオメトリにより、均一なインダクタンス、インピーダンスが得られ、クロストークが最小限に抑えられます。
• 高電流容量: 表面積が大きいと熱放散が向上し、同じ導体サイズでより大きな電流が可能になります。
• 低スキュー: 信号は並行して送信され、タイミングの違いが最小限に抑えられます。
• 高密度相互接続: より多くの導体を同じ設置面積に詰め込むことができます。
• 使いやすさ: ほぼあらゆる形状に配線できる柔軟性。

一般的なアプリケーション

フレキシブル フラット ケーブルは、あらゆる業界で普及しています。

• 家電製品 – スキャナ、コピー機、LCD、DVD プレーヤー、ゲーム機
• 自動車および航空宇宙用ハーネス
• 産業オートメーション、紙パルプ、食品および飲料の加工
• 医療診断機器
• 半導体の製造とパッケージング

WellPCB は、プロトタイプから量産まで、プロジェクトのニーズに合わせたカスタム FFC アセンブリ サービスを提供します。

結論

スペース、重量、信頼性が交渉の余地のない場合、フレキシブル フラット ケーブルは従来の丸型ケーブルよりも優れた性能を発揮します。耐久性、一貫したパフォーマンス、統合の容易さにより、次世代設計にとって賢明な選択肢となります。今すぐ WellPCB にお問い合わせいただき、当社の FFC ソリューションがどのようにして製品をより迅速かつ効率的に市場に投入できるかについてご相談ください。
