PCBコストを決める主要因と新興市場トレンド

価格はメーカー・ユーザー双方が最も注視する要素です。製品にPCB（プリント基板）が含まれる場合、どう価格決定するか？影響因子は何か？

本記事ではPCBの価格決定要因と、PCB市場の将来トレンドを共有します。

1. 価格決定要因

基本的に4要因がPCBコストを決めます：

PCBを構成する主な3材料：基板、導体、接着剤。

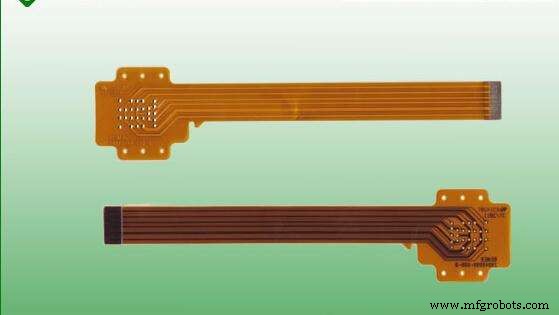

FPCではPI（ポリイミド）とPET（ポリエチレンテレフタラート）フィルムが基板材として最も一般的。リジッドPCBではFR-4とCEM-3。FRは難燃、CEMは複合エポキシ材料を意味します。

PIは高温下で性能維持可能だが、PETは常温のみ。そのため価格ではPIがPETよりかなり高いものの、FPC基板の約70%はPI製です。

CEM-3も難燃性を持つ新世代材料。多面でFR-4とほぼ同性能ながら価格はFR-4より安く、シェア拡大傾向にあります。

PCB導体は通常銅で、銅箔厚がコアコスト要因。厚い銅箔ほど高価です。

FPC製造にはアクリル、エポキシ接着剤、補強接着剤、圧着接着剤等多様な接着剤を使用。中でも圧着接着剤が最安で、手作業で簡単に使用でき、補強板貼付に用いられます。

補強板について：FPCの一部接続エリアには機械的強度確保のため追加補強が必要です。

補強板にはFR-4基板、鋼板、アルミ箔、PI・PETフィルム等があります。FR-4基板とPIフィルムは比較的高価、フィルムに比べ金属補強板は硬度が高く広く採用されています。

電気的接続と回路構造のためPCBには常に穴があります。穴の数と径が穴あけ費を決めます。

PCB表面処理はより良い半田付け品質と酸化防止が目的です。

HASL（熱風レベリング）とENIG（無電解ニッケル浸金）が過去・現在の2大主流技術です。

ENIGはHASLより高価ですが、環境対応で半田付け性能が優れています。そのため量産ではENIG、試作ではHASLを選ぶのが一般的です。

製造難易度は回路の線幅・間隔と層数を指し、一般に複雑な回路・多層ほどコスト高となります。

このコストは価格表に直接現れません。

共通費として配賦されるか他費用に上乗せされます。量産段階ではこの面でのコストが高くなります。

生産側では、FPCの未来は環境対応、高密度化、自動化生産です。

最先端PCB技術のキーポイントはマイクロビア、ミクロン級配線、多層化。単位が小さいほど製品全体の高密度化が可能で、これらパラメータは今後さらに高度化します。

需要側では、ウェアラブルデバイスと車載エレクトロニクスがPCBに巨大な成長余地を与えます。一方、PC・携帯等コンシューマー向け需要は将来的にも安定推移見込みです。

PCBについて更なる情報が必要ならお気軽にお問い合わせください！
