板金エンクロージャへのプラスチックの組み込み

Protocaseは、エンジニアや科学者の設計ビジョンを、実際に機能するプロフェッショナルグレードのエンクロージャーや部品にできるだけ早く変えることを目的としています。私たちは常に、お客様が達成したいことと一致する方法で機能を拡張しようとしています。近年、プラスチック部品のご要望が増えています。それに応じて、現在、アクリルとアセタールを在庫しており、これらから部品とエンクロージャーのコンポーネントを、単独で、またはエンクロージャーまたはアセンブリの一部として、2〜3日で機械加工できます。このブログ投稿は、エンジニアリングおよび設計サービスグル​​ープで収集したいくつかの設計の知恵を伝え、他の人がエンクロージャーでプラスチックをどのように使用したかを示すために作成しました。プラスチックを板金エンクロージャに組み込むことを検討していますか？このガイドに従ってください。

エンクロージャーでプラスチックを使用するためのヒント

• プロトケースは、シート状のアセタールとアクリルをストックします。アセタールの場合は最大0.750インチ（24インチx 48インチ）、アクリルの場合は最大6mmの厚さ（49インチx 97インチ）です。これを念頭に置いて設計すれば、追加のリードタイムや非在庫料金なしで部品を入手できます。
• アクリルとアセタールは通常、CNCルーターまたはミル（最大4フィートx 8フィートの作業範囲）で3軸フライス盤になります。これは、皿穴、座ぐり、ポケット、またはその他の3軸フライス盤機能を追加できることを意味します。
• アクリルとアセタールのカットアウトはフライス盤で削られ、最小コーナー半径（厚さ0.250インチまでの材料では0.022インチ、厚さ0.032インチから0.375インチ、0.062インチから0.750インチ、0.094インチから1.000インチ）の影響を受け、厚さが増すにつれて大きくなります。増加します。これは、プラスチックの切り欠きに正方形または長方形のコンポーネントを取り付けるときに考慮する必要があります。これらの制約が問題になる場合は、エンジニアリングおよび設計サービスが、目標を達成するための創造的なアプローチを見つけるお手伝いをさせていただきます。
• ねじ山付きファスナーでプラスチックを取り付ける場合は、プラスチックにねじ込むのではなく、ボルトやナットワッシャーなどでプラスチックの貫通穴を使用することをお勧めします。必要に応じてプラスチックをタップすることもできますが、ファスナーを取り付けるときにネジ山を剥がさないように十分に注意する必要があります。
• エンクロージャー内でRFセンサーテクノロジーまたはアンテナ（Wi-Fi）を使用する場合は、板金が信号を減衰させることがあるため、アクリルパネルまたはアセタールパネルを使用することをお勧めします。
• アクリルはフライス盤でエッチングでき、シルクスクリーン印刷のグラフィックを適用できます。どちらの手法でも非常に魅力的な結果が得られます。

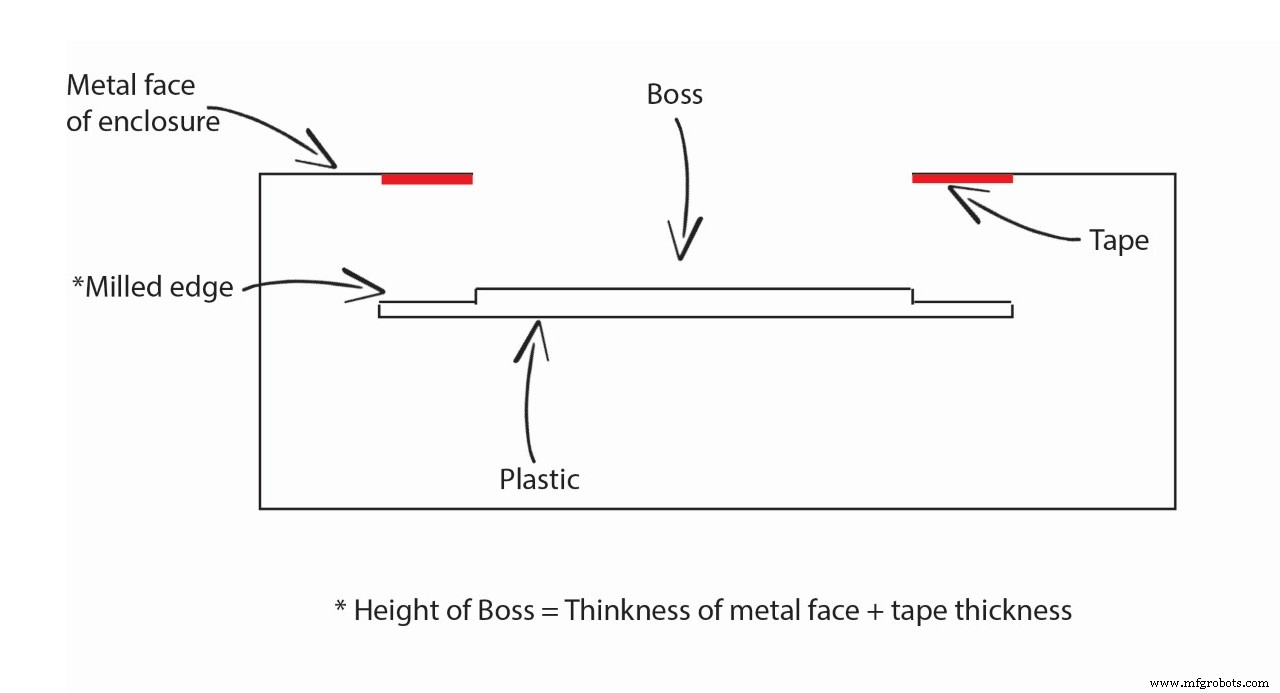

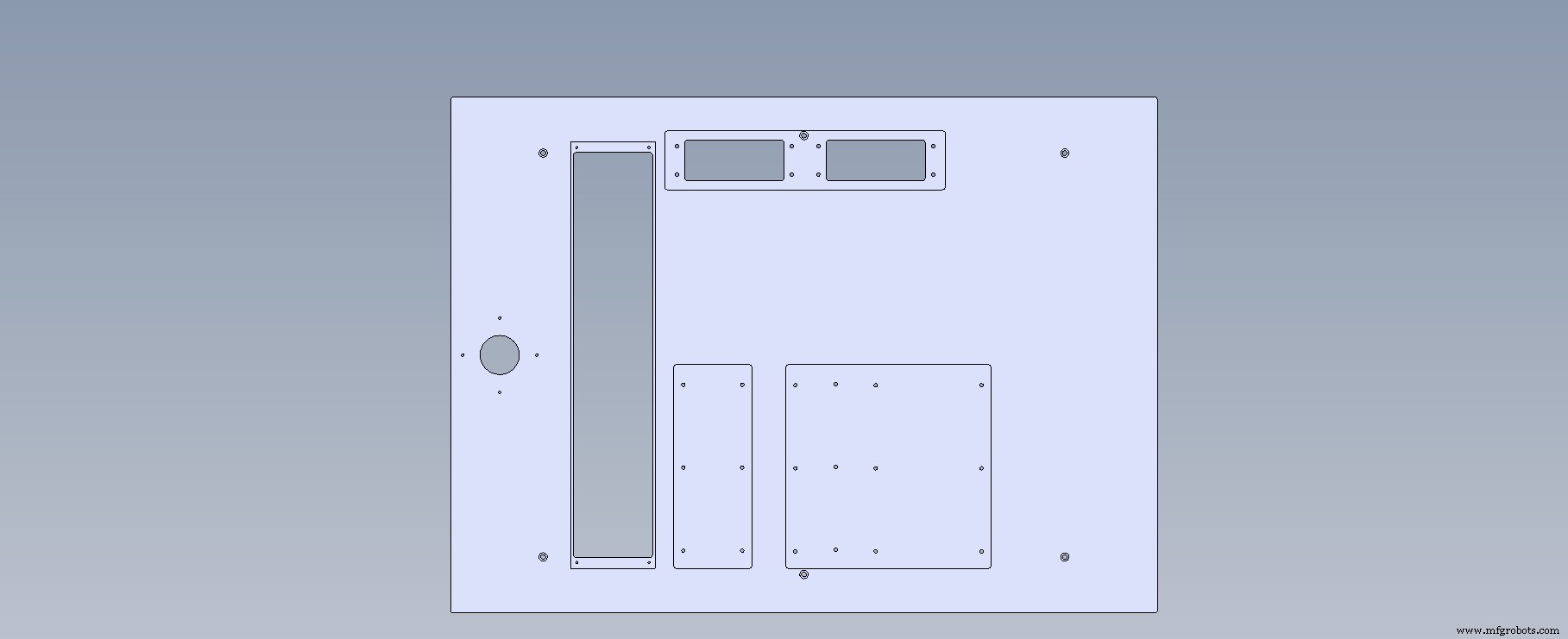

• どちらのプラスチックも、エンクロージャーの表面と同じ高さに取り付けることができます。これは、プラスチックのエッジをフライス盤で削って、エンクロージャーの面の切り欠きに一致するボスを作成することによって行われます。固定は、ねじ山付きファスナーまたは構造用テープ（3MのVHB）を介して行うことができます。以下のスケッチを参照してください。

エンクロージャーでのアクリルの使用：

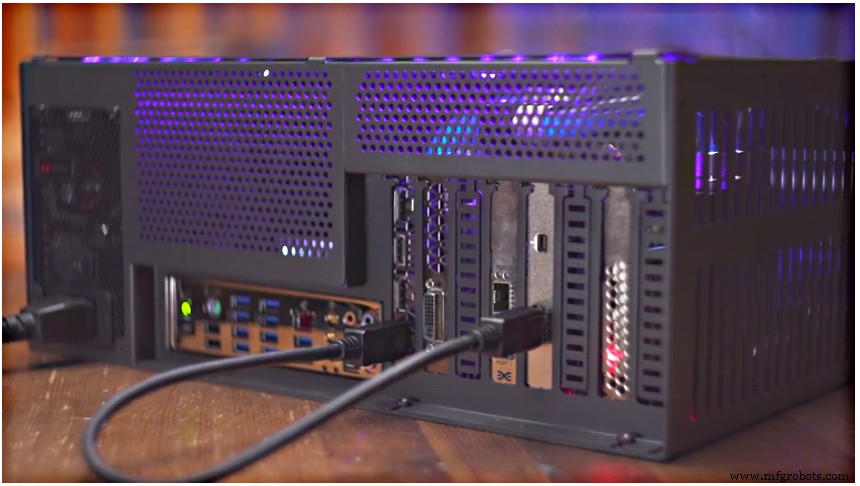

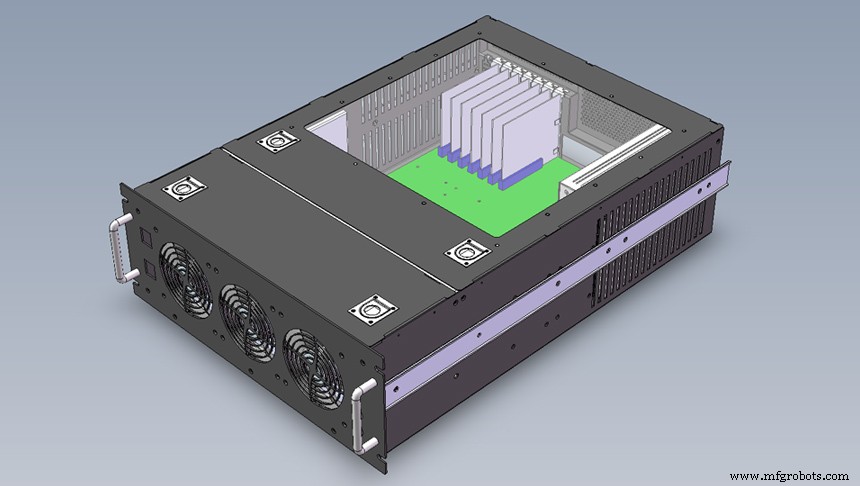

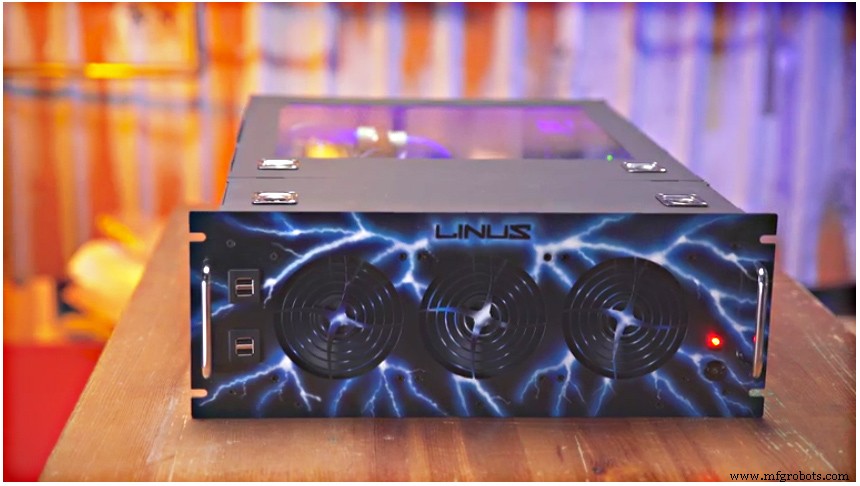

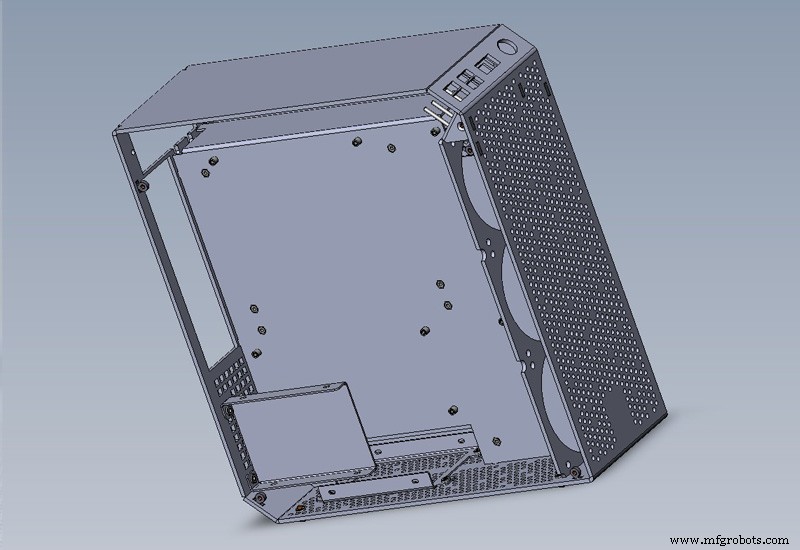

ほとんどの設計者は透明度にアクリルを使用していますが、電気絶縁やRF透明度などの他の理由でも使用される場合があります。これは、エンクロージャー内に表示ウィンドウを作成するため、および特定の美学を実現するためによく使用されます。たとえば、YouTubeで人気のあるテクノロジーレビュアーの1人であるLinus Sebastianは、カスタムPCエンクロージャーに窓を設置したいと考えていたため、厚さ7/32インチ（在庫なし）、15インチx 15.5インチの光学的に透明なキャストアクリルシートを使用し、ボルトで固定しました。スタッドの上。

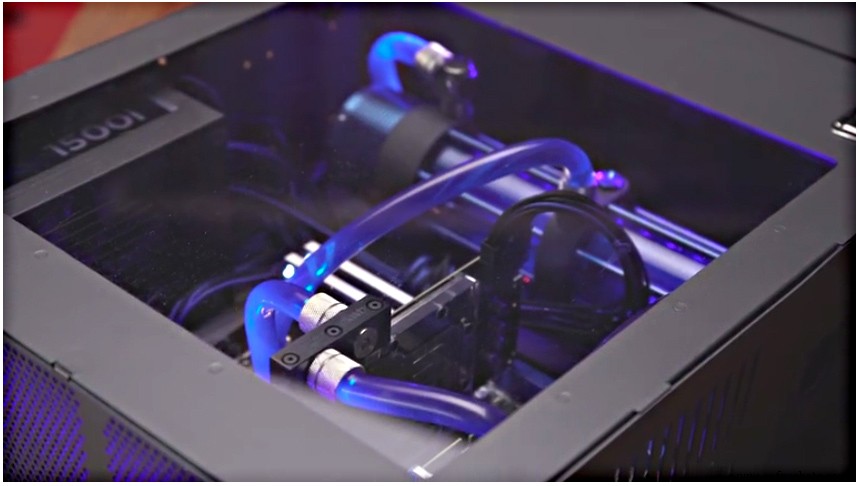

最終結果：

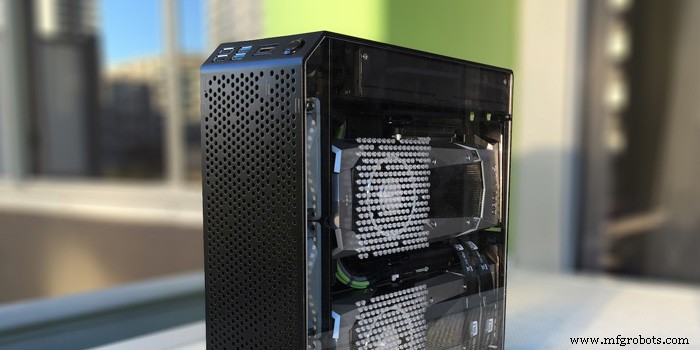

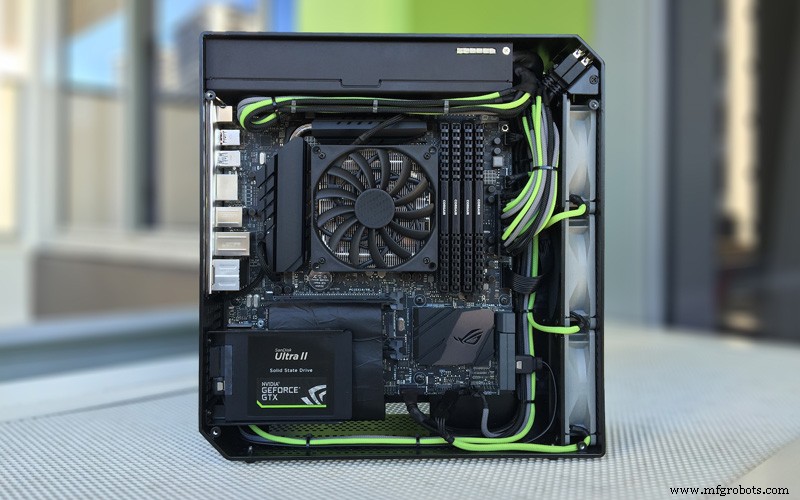

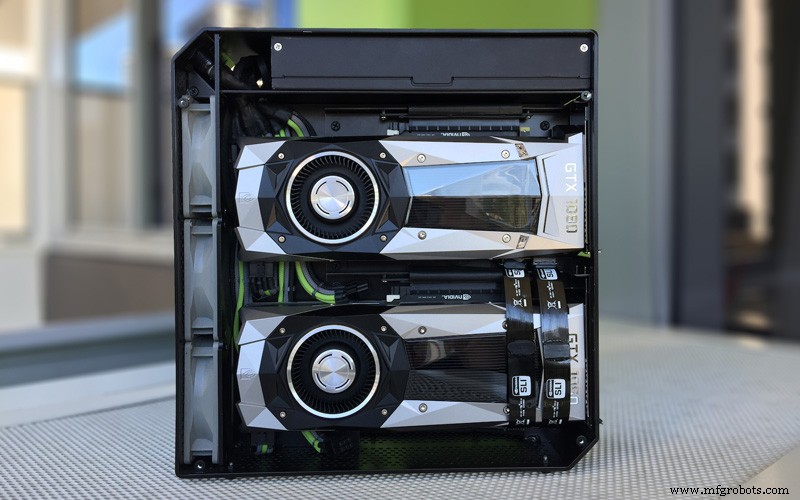

エンクロージャーにアクリルを使用した別の顧客は、ITコンサルタントのLukaszDyjakonです。 Lukaszは、アクリルパネルを使用して、PCの左側と右側の両方の内部を展示しました。彼のパネルには、ケースの冷却を支援するために窓にフライス盤で削られた小さなカスタム換気カットアウトも含まれています。 3mmのアクリル（ストック）を使用し、各パネルの直径は12.085"X12.675"でした。次に、パネルをPCエンクロージャーにねじ込みました。

デザインでアクリルを使用する方法の詳細については、ここをクリックしてください。

エンクロージャーでのアセタールの使用：

アセタールは、不透明なコンポーネントを設計するときに選択する材料です。アセタールは寸法安定性に優れているため、公差の厳しい機械加工部品に最適です。摩擦が少ないため、お客様は、互いにスライドするエンクロージャーコンポーネントにアセタールを指定します。お客様は、ケーブルやバスバーのクランプ、光ファイバートレイ、パネル、ラックスタンド、クランプブラケットなどにアセタールを使用しています。

アセタールの詳細については、ここをクリックしてください。

ご不明な点やご質問がございましたら、1-866-849-3911までお気軽にお問い合わせください。

資料とサービスの詳細については、www.protocase.com

をご覧ください。

Protocaseは、比類のない速度、シンプルさ、サービスを備えたカスタム電子エンクロージャを提供することにより、エンジニアや設計の専門家にまったく新しい体験を提供します。板金エンクロージャにプラスチックを組み込むには、このガイドに従ってください。
